Настольная система EyePoint S2 предназначена для локализации неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА).
Использование

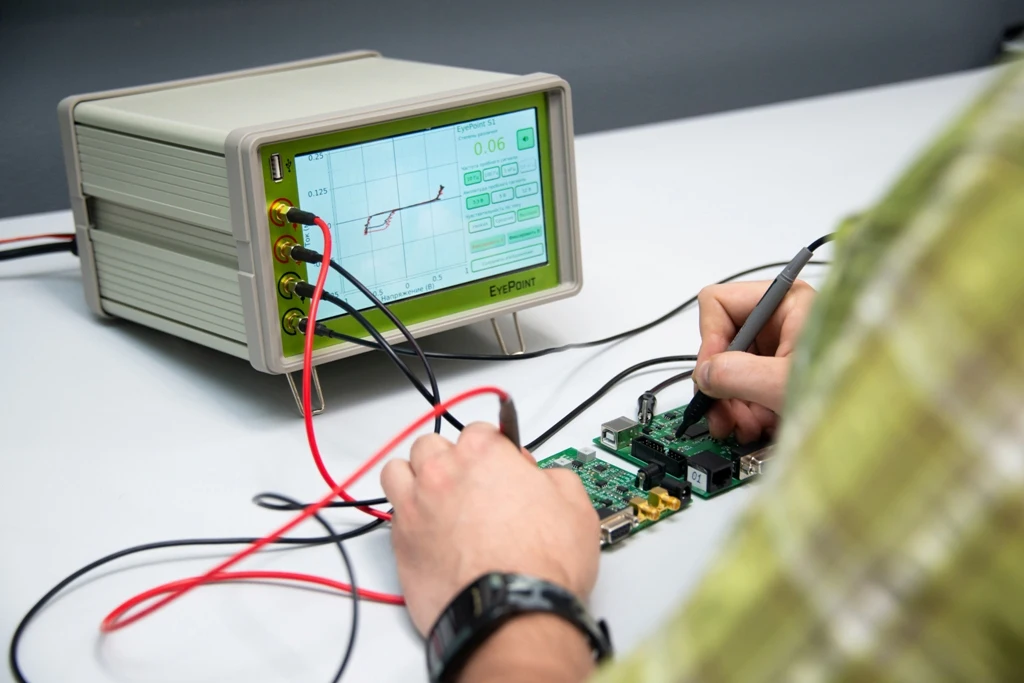

EyePoint S2 прост в использовании. Подключите землю, прикоснитесь щупом к исследуемой точке на эталонной и исследуемой платах, и S2 мгновенно покажет отличия сигнатур (вольт-амперных характеристик, измеренных на выбранной частоте зондирующего тока). Отдельный компьютер не требуется!
S2 позволит выявить разрыв цепи, короткое замыкание, непропай, неисправную микросхему, пассивные компоненты неверного номинала, неверно установленные компоненты.

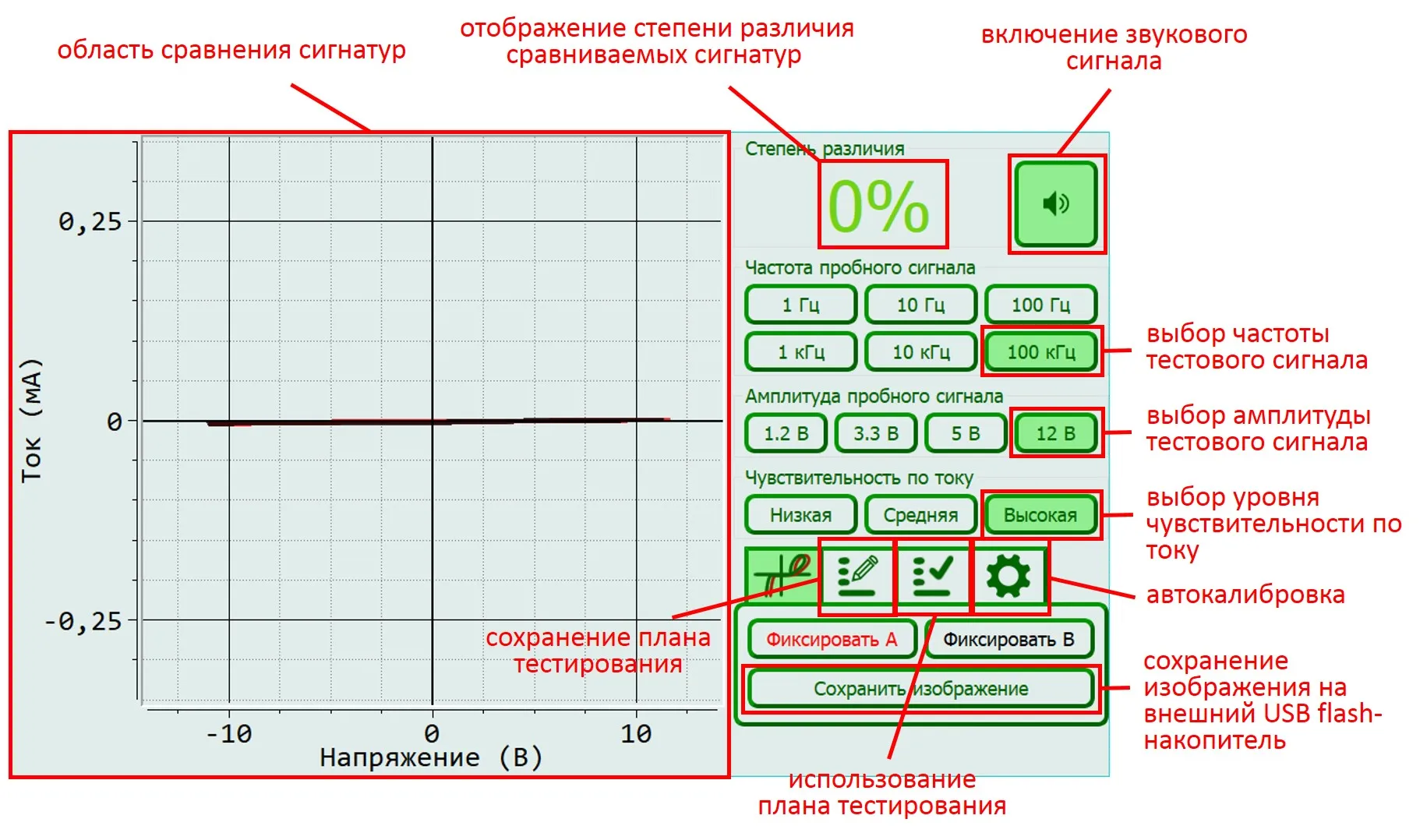

Интерфейс
EyePoint S2 – второе поколение настольной системы для локализации неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа. Система обладает большим удобным сенсорным экраном, а дополнительная педаль позволит упростить управление системой.
Интерфейс EyePoint S2 доступен на русском и английском языках.
Комплект поставки

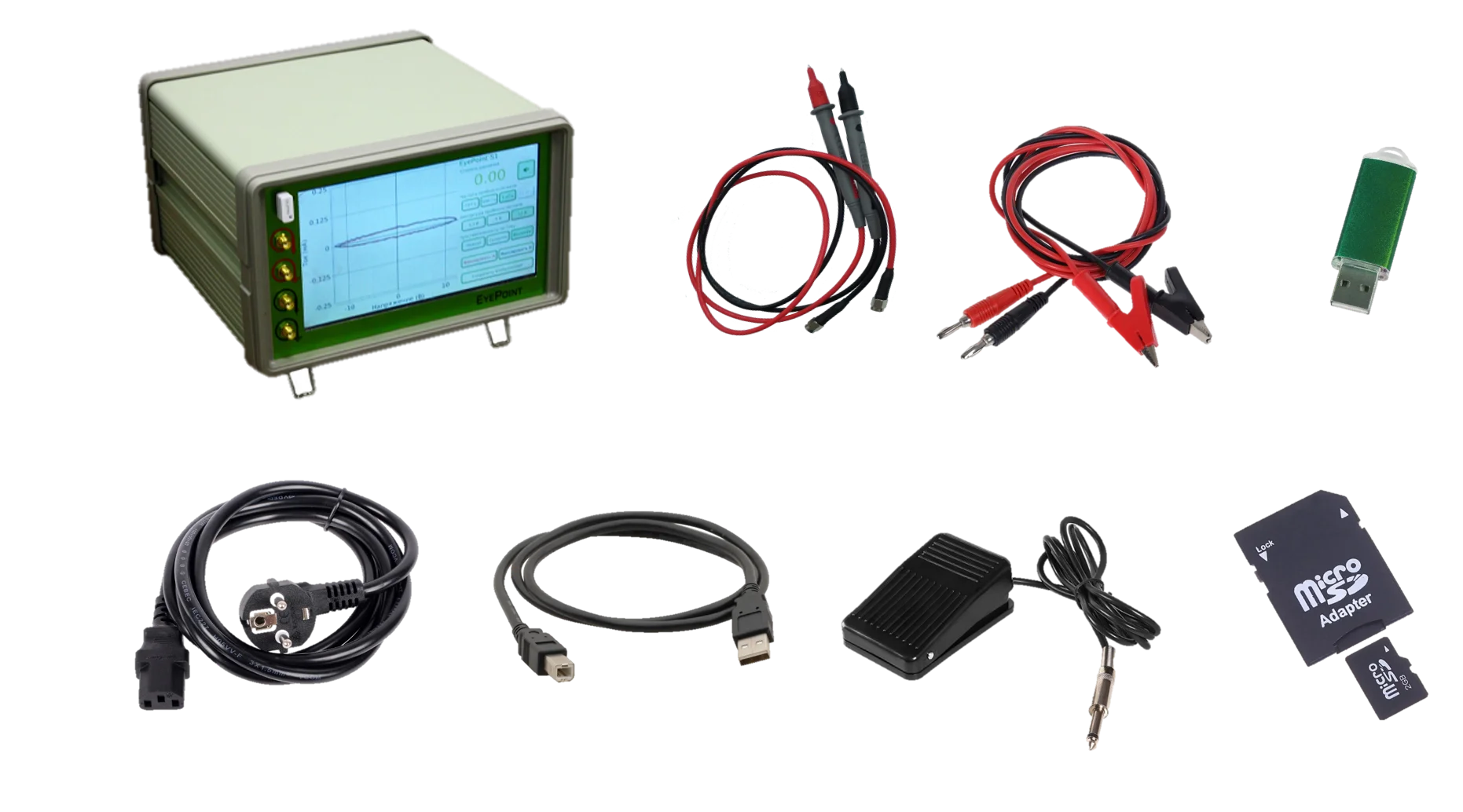

Комплект поставки:
-прибор EyePoint S2 (1 шт.);
-flash-накопитель с комплектом программного обеспечения (1 шт.);
-щупы измерительные с наконечником «Игла» (2 шт.);
-щупы заземления с зажимами «Крокодил» (2 шт.);
-педаль для дополнительных функций (1 шт.);
-кабель электропитания 220 (1 шт.);
-переходник с MicroSD на SD (1 шт.).
--
Отслеживание заказа по трек-номеру насайте Почты России

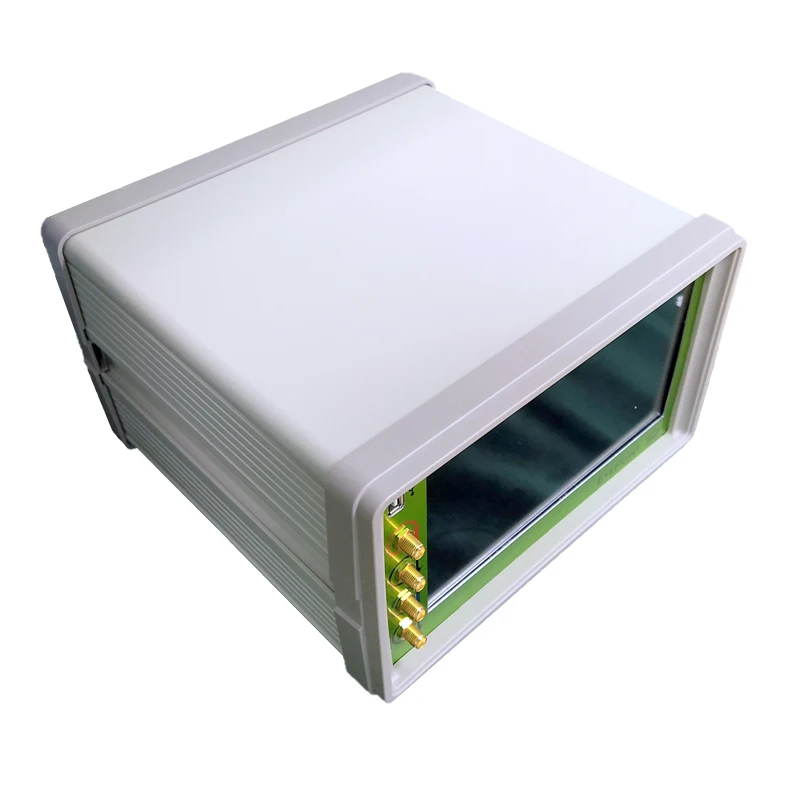

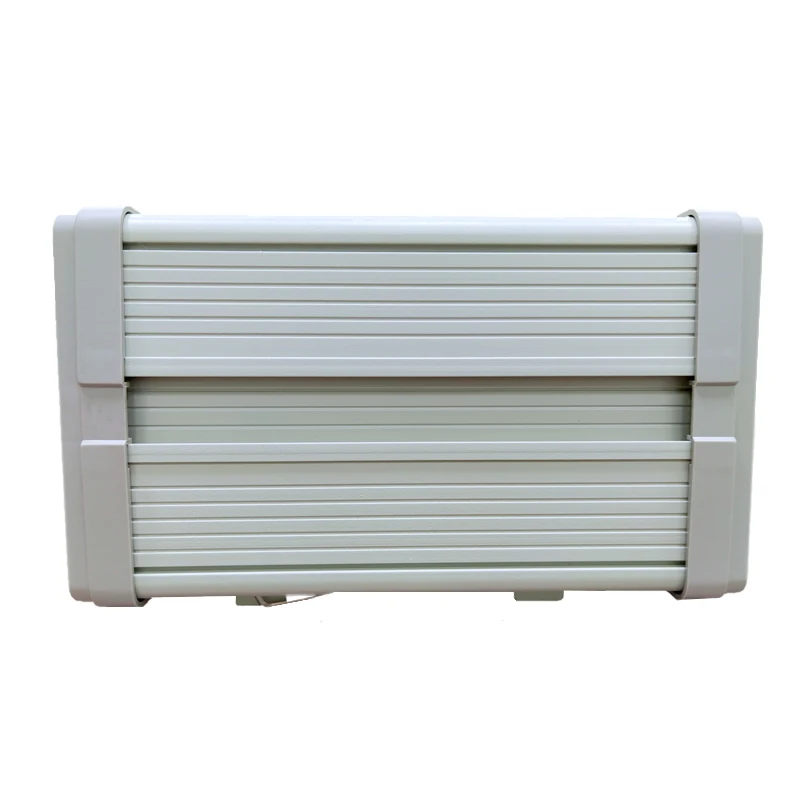

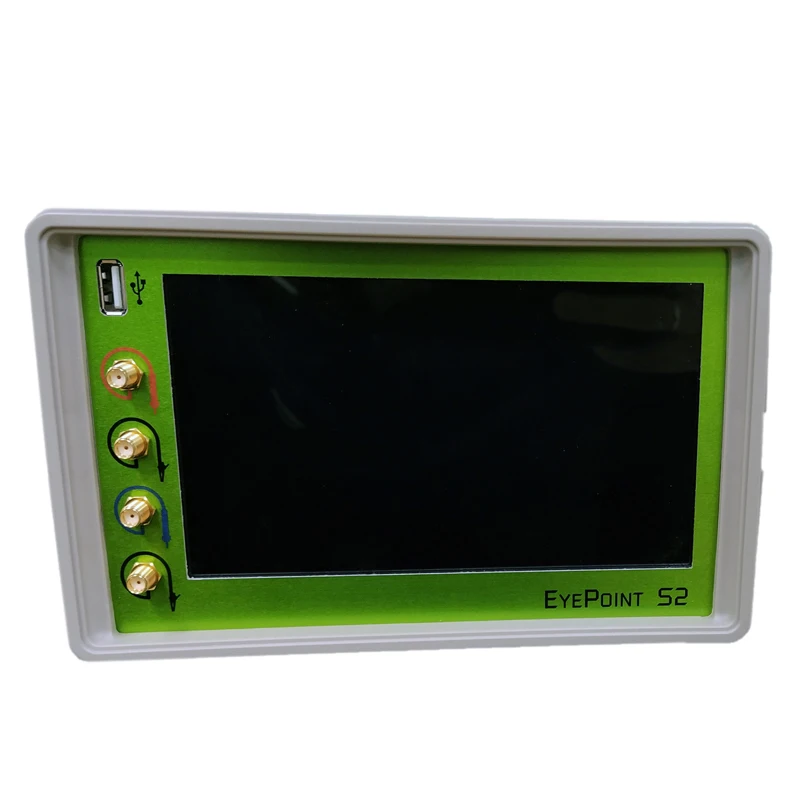

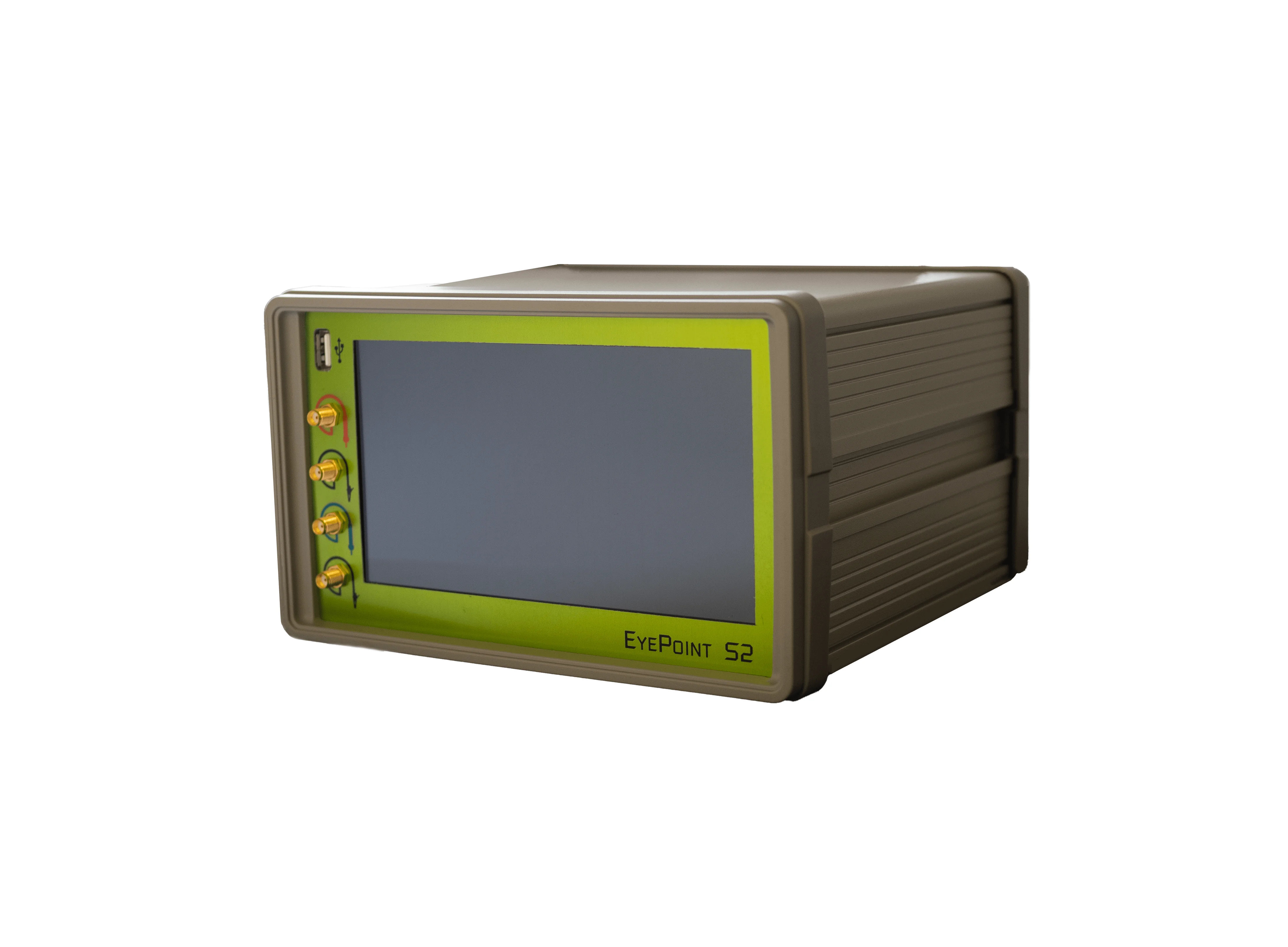

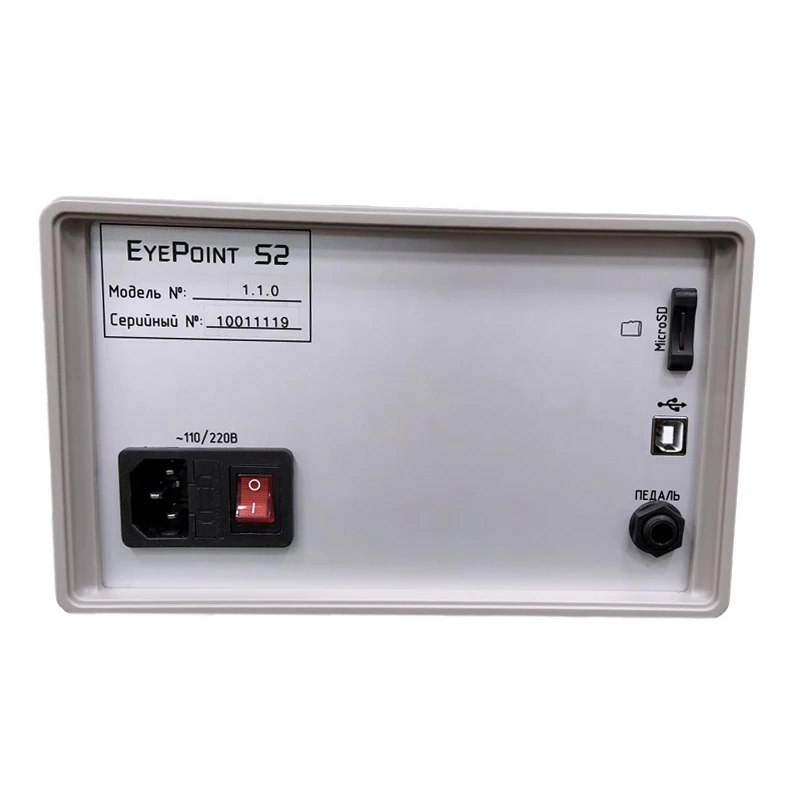

EyePoint S2 поставляется в виде моноблока, включающий корпус, модуль электропитания, электронный цветной 7-ми дюймовый дисплей с функцией «touchscreen» и плату управления.

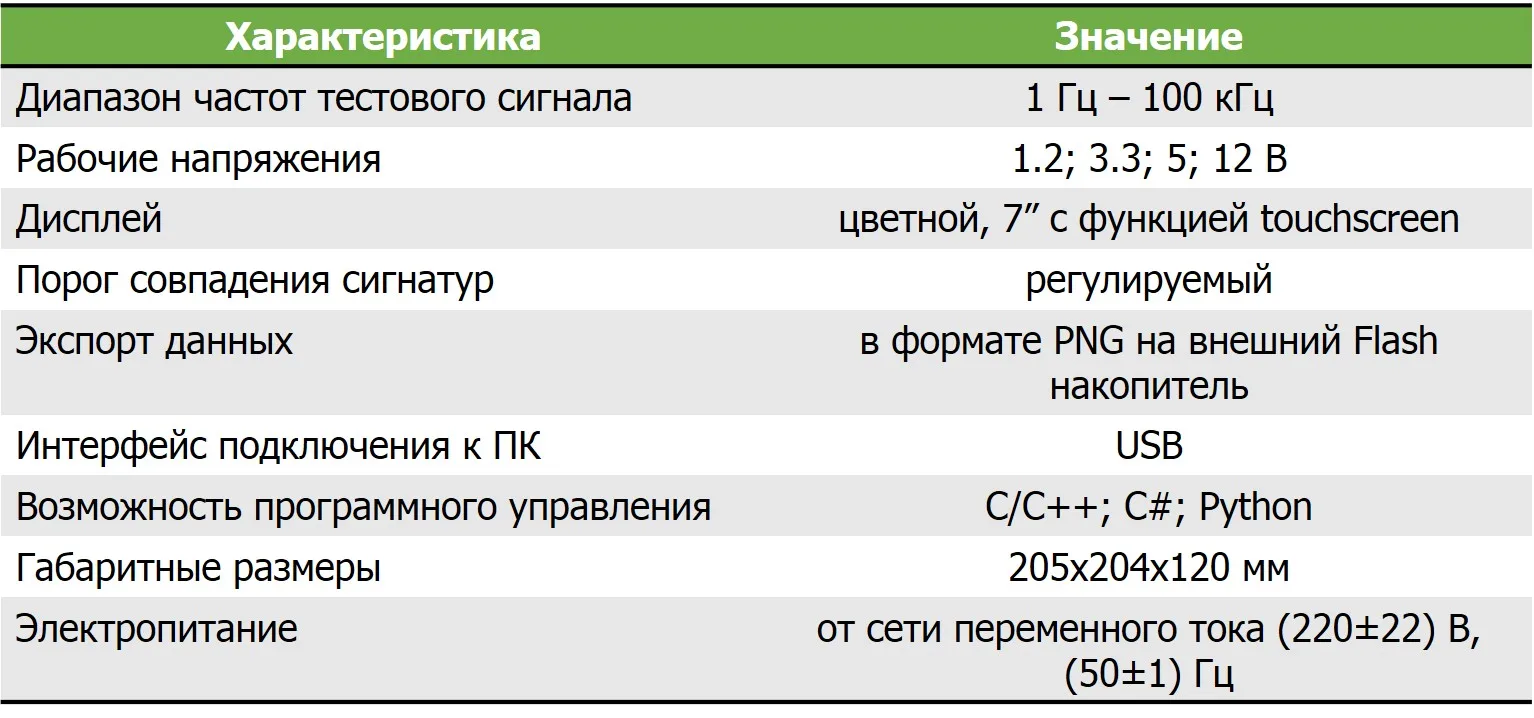

Технические характеристики

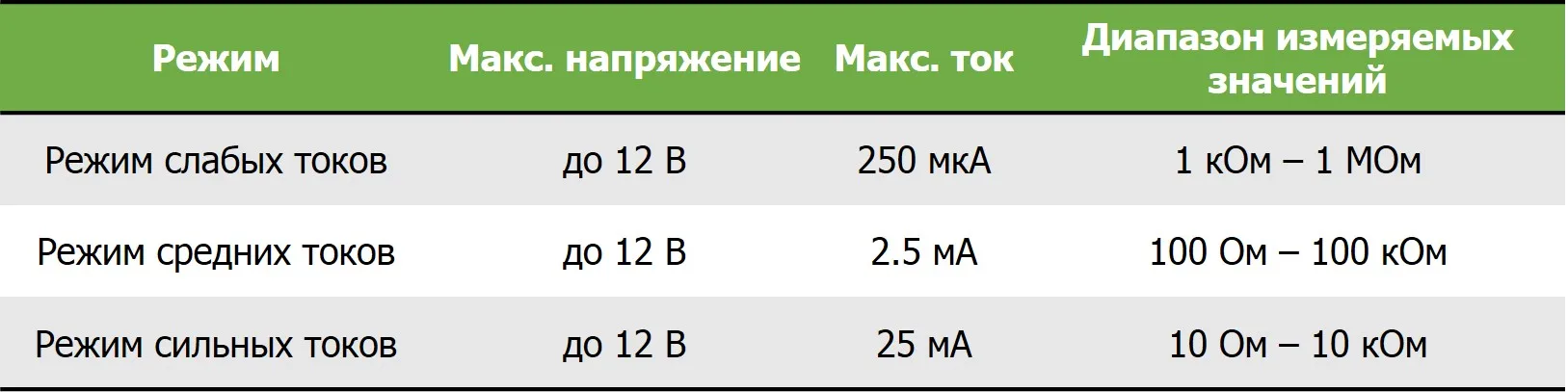

Режимы работы
