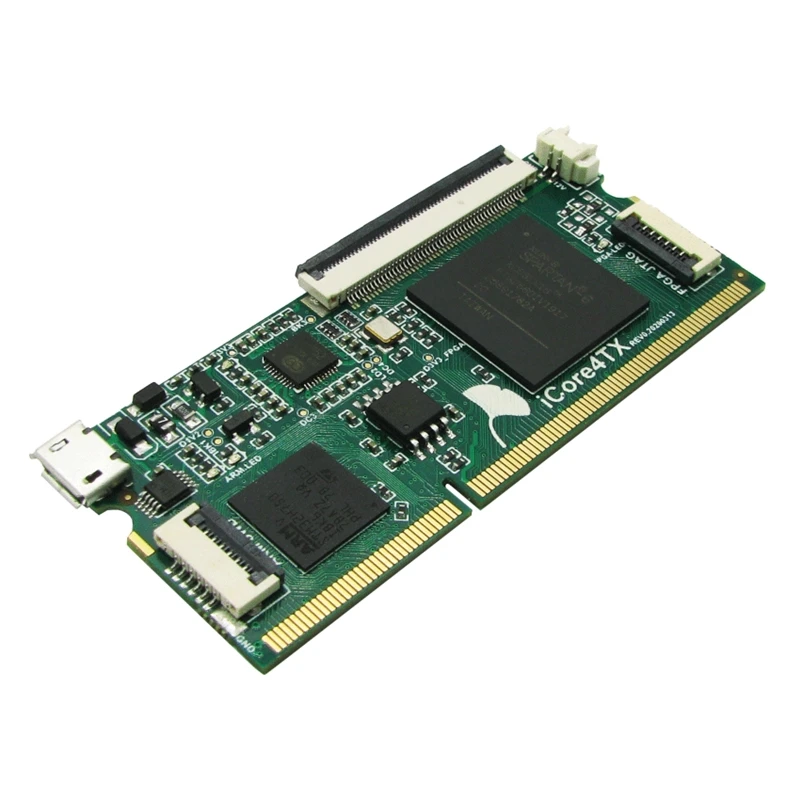

ARM + FPGA гетерогенная двухъядерная плата iCore4TX макетная плата STM32H750 промышленная плата управления XC6SLX16

ARM + FPGA гетерогенная двухъядерная плата iCore4TX макетная плата STM32H750 промышленная плата управления XC6SLX16 Описание:

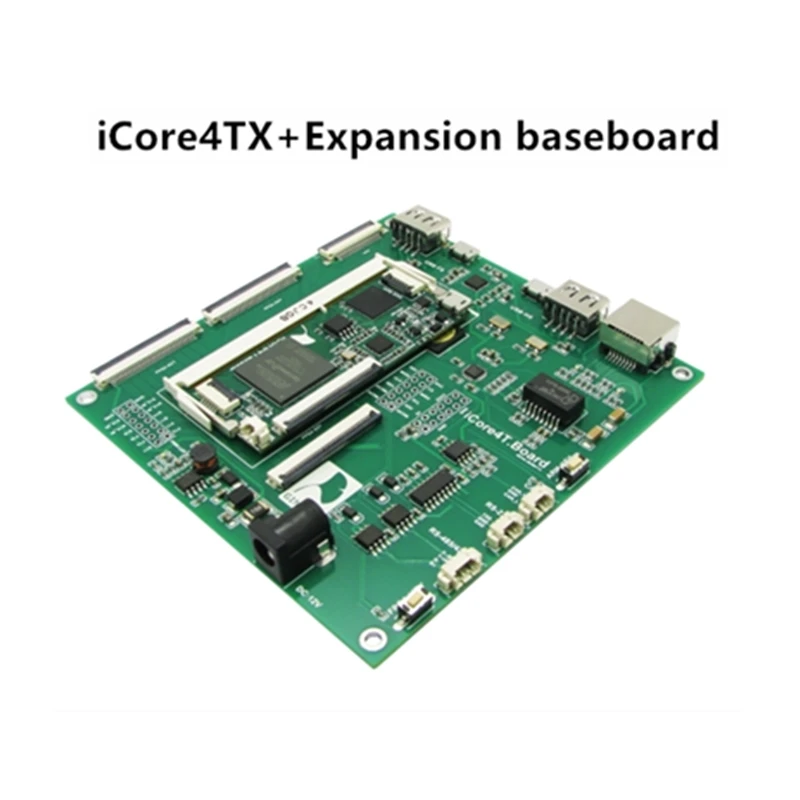

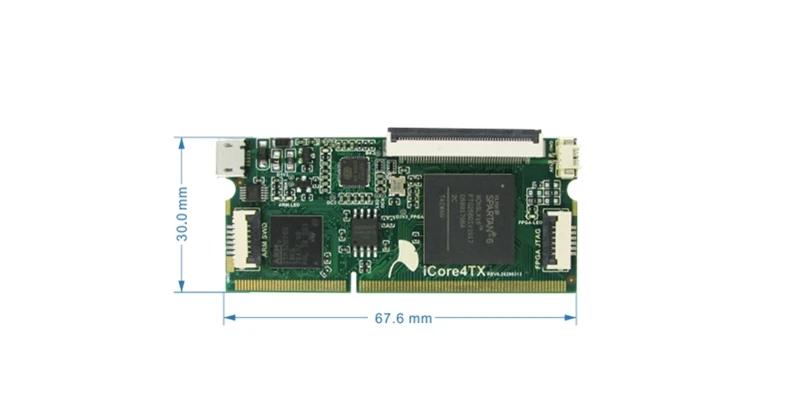

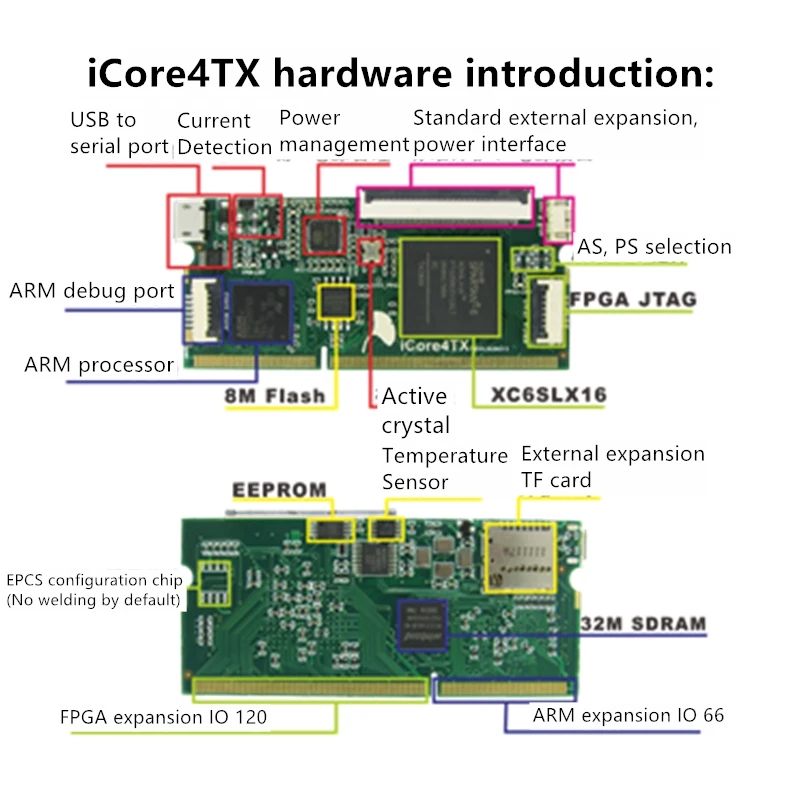

Характеристики и ресурсы iCore4TX:1. Гетерогенный двухъядерный: он имеет два независимых функциональных блока типичного серийного процессора (ARM) + параллельная логика (FPGA), которые могут завершить комплексную обработку транзакций и параллельные вычисления и контролировать функции одновременно.2. Удобство: Используйте интерфейс модуля памяти DDR3 notebook, небольшой размер (размер двух десен), встроенный USB-UART интерфейс отладки терминала (включая источник питания USB) и может работать независимо, не расширяя базовую плату.3. Высокая производительность:[A] ARM процессор: STM32H750, CORTEX-M7 ядро, максимальная рабочая частота до 480 МГц, двойной точный плавающий точечный блок, инструкции по DSP. Производительность достигает 1027 DMIPS.[B] чип FPGA: SPARTAN-6, компания XILINX, подключение I/O, высокое количество контактов и логическое соотношение, DDR3 800 МБ/с./с со встроенным контроллером памяти, до 8 низкомощных 3,2 ГБ/сек. струнных трансиверов, подходит для большинства испытаний и измерений, сбора данных, интерфейсной связи, преобразования стека протоколов, автоматического управления и других приложений.[C] ARM обменивает данные с fpga через высокоскоростной SPI.4. Управление питанием и низкое энергопотребление:Встроенный Профессиональный IC управления питанием, который не только гарантирует низкое энергопотребление характеристики (нормальное рабочее энергопотребление составляет около 200 мА, 5 в источник питания), и блок питания FPGA BANK IO может быть запрограммирован и отрегулирован, который может завершить 3,3 V/2,5 V/1,8 V логическое соответствие и LVDS и т. Д. Адаптация сигнала.5. Богатые ресурсы: Встроенные общие функциональные схемы и интерфейсные схемы, что делает большинство сценариев применения удобным[A] ARM имеет встроенную 1 Мб высокоскоростную S RAM и внешнюю 32 Мб SD RAM; RAM большой емкости обеспечивает поддержку кэша и расчета;[B] встроенное высокобоковое Обнаружение тока, различные схемы мониторинга напряжения; Мониторинг мощности и энергопотребления в реальном времени;[C] встроенный USB<->uart, необходим только один USB кабель для осуществления удобной отладки терминала и вывода параметров;[D] Встроенный EEPROM;[E] встроенный чип датчика температуры;[F] встроенный высокоточный источник питания и 16-битный чип ADC;[G] Встроенный разъем для tf-карты; Легко хранить и расширяться;[H] Встроенный 4-проводной высокоскоростной SPI NOR FLASH, который используется для расширения программного кода;[I] Встроенный ARM и FPGA имеют встроенную мини-версию интерфейса отладки, которая может завершить онлайн-моделирование и отладку через переключатель;[J] Встроенный 50p GK50 стандартный интерфейс расширения, который может расширить стандартный модуль технологии Ginkgo;[K] выход расширения DAC золотого пальца;[L] высокоскоростной интерфейс USB 2,0 для расширения золотых пальцев * 1, полноскоростной интерфейс USB 2,0*1;[M] интерфейс Ethernet для расширения золотых пальцев;[N] золотой палец расширение истинного цвета ЖК-интерфейс;[O] золотой палец расширяет интерфейс I2C;[P] золотой палец расширяет SPI интерфейс;[Q] золотой палец Расширенный ADC;[R] читы для расширения UART;[S] обманка для расширения банка;[T] золотой палец расширения Один DCDC источник питания, 0,7 ~ 3,5 В/1.2A выходная мощность;[U] Cheats extend ARM IO 66;[V] золотой палец расширяет FPGA IO на 120. Области применения iCore4TX:1. Проверка и измерение;2. Автоматическое управление;3. Сбор данных;4. Интерфейс связи;5. Контроль движения;6. Узел IoT;7. Личное обучение и сделай сам. ICore4TX механический Размер:
