0,3-20 м 24 ГГц микроволновый Радарный зондирующий модуль 5 в без задержки маленький угол движения автомобиля объект датчик расстояния головы человека





1,Описание продукта.

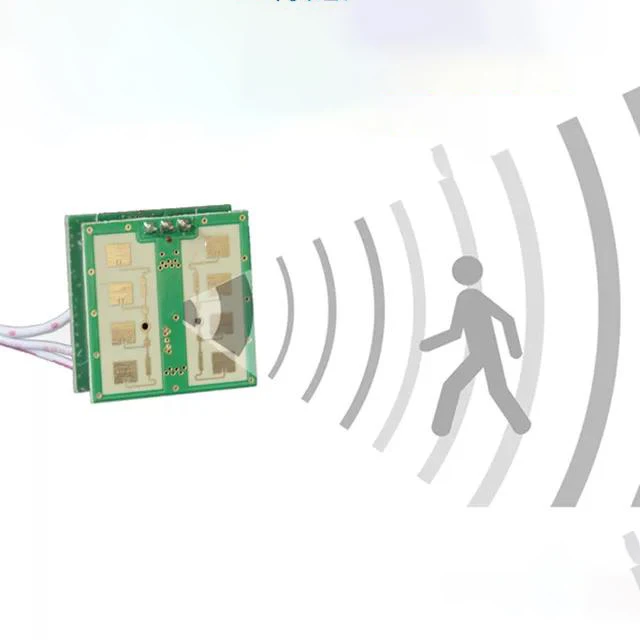

Модуль микроволнового датчика TD-24G-A-002 может использоваться для обнаружения целей со скоростью движения в диапазоне от 0,2 км/ч до менее 22 км/ч, для обнаружения целей движения, Для обнаружения расстояний от 0,1 м до 25 м и настройки диапазона измерений в соответствии с потребностями заказчика с точностью до 0,5 М.
2. Описание функции.
24 ГГц (Стандартный диапазон ISM) на основе работы радара
Максимальное расстояние обнаружения детектора движения составляет до 20 метров (цель-движущийся человек близко к). Ближайшее расстояние обнаружения настраивается в соответствии с областью применения(Согласованное расстояние срабатывания до заказа, по умолчанию нет задержки, выход высокого уровня).
Внешние размеры модуля: 25 мм (Д) X 25 мм (Ш) X 12 мм (В)
3. Предельные параметры.
Предельный Диапазон рабочего напряжения.
4,5 В ~ 5,5 В
Предельный Диапазон рабочих температур.
-40 ° ~ + 85 °
4. Рекомендуемые условия работы.
Рекомендуемый диапазон рабочего напряжения.
4,75 В ~ 5,25 в
Рекомендуемый диапазон рабочих температур.
-30 ° ~ + 60 °
5. EMC
Стандартный.
Пилотный проект.
Параметры и нормы.
IEC61000-4-2
Иммунитет от электростатического разряда.
+/-4,0 КВ (контактный разряд); +/-8,0 КВ (воздушный разряд.)
IEC61000-4-3
Радиационный иммунитет.
80-1000 МГц, 3 в/м, 80% АМ (1 кГц)
IEC61000-4-4
Иммунитет электрической группы быстрых переходных импульсов.
2 кВ (),Tr/Th = 5/50ns,5 кГц 、 100 кГц
IEC61000-4-6
Иммунитет от преследования проводимостью.
0,15-80 МГц, 3 в, 80% АМ (1 кГц)
6. Технические параметры.
Параметры.
Символ.
Минимальное значение.
Типичное значение.
Максимальное значение.
Единица.
Описание.
Рабочее напряжение.
VCC
4,75
5
5,25
V
Dc.
Рабочий ток.
МТП
35
45
Ма
+ 5 В постоянного тока
Частота излучения.
Fstandard
24,00
0
24,125
24,250
ГГц
Выходная мощность (EIPR)
Pout
<20
ДБм

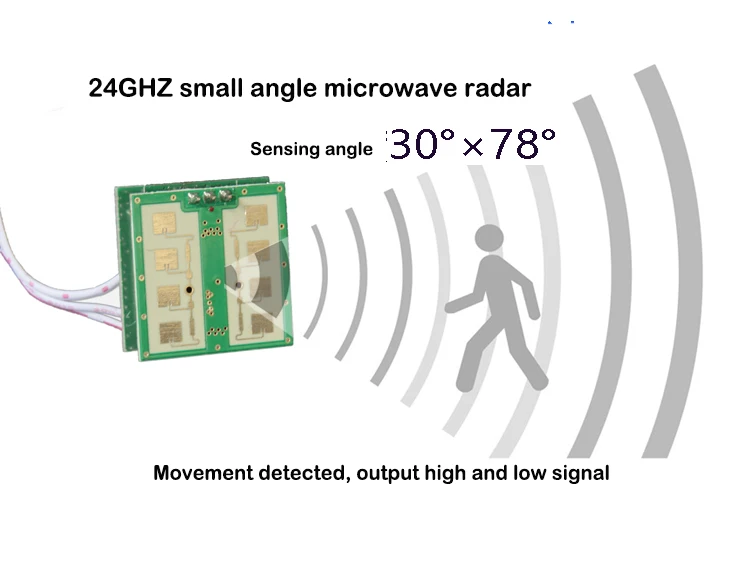

Параметры антенны.
Уровень.
78
°
Вертикальный.
36
°
Усиление антенны.
Уровень.
12
ДБ
Вертикальный.
13
ДБ
Рабочая температура.
Топ
-30
+ 85
℃
Хранение температуры.
Tst
-45
+ 115
℃
Температурный дрейф.
F TX
-1,0
МГц/℃
Размеры.
Д * Ш * В
25*25 *
6,6
Мм
Низкий вход.
Вил
-0,3
1,5
V
Вход высокий.
ГМГ
3,5
5,3
V
Выход низкий.
VOL
0,8
V
IIO = 10 мА
Выход высокий.
VOH
4,0
V
IIO = 10 мА

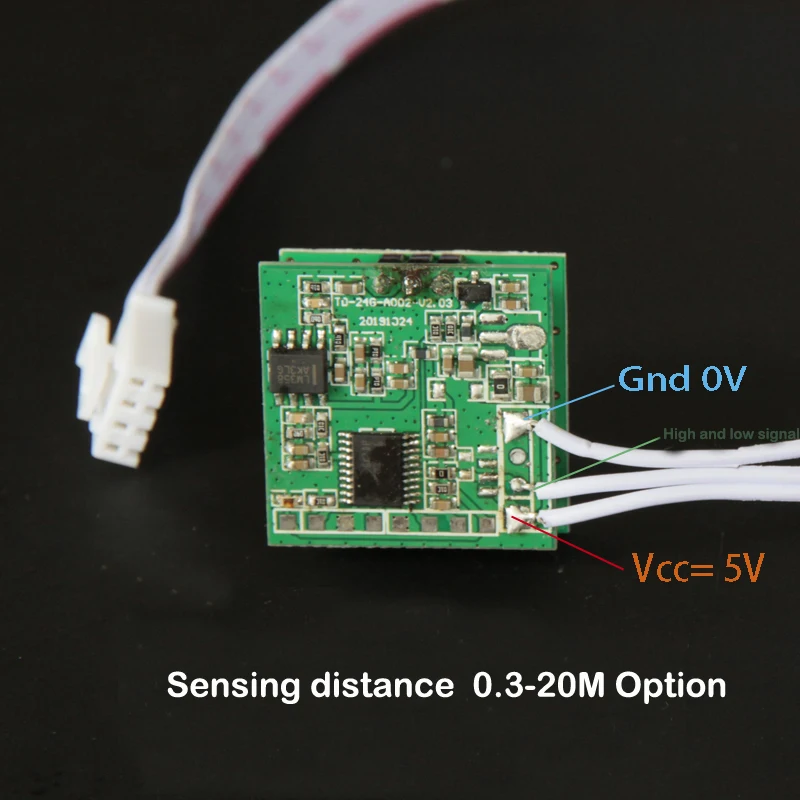

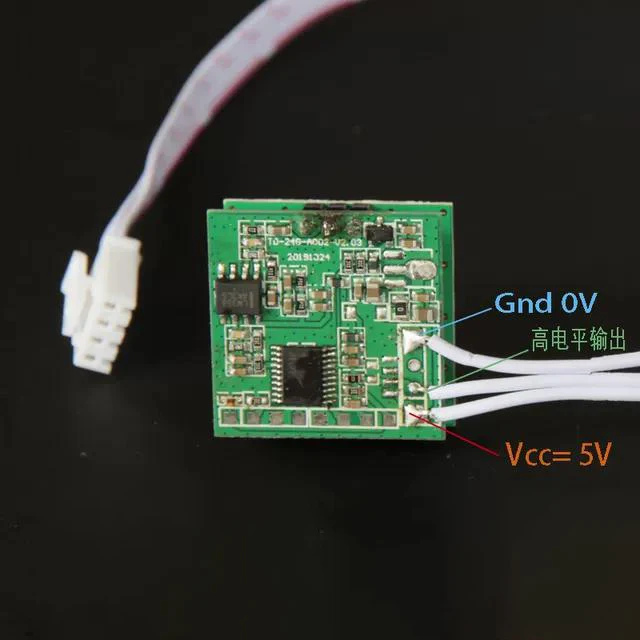

7. Определение интерфейса.
Интерфейс модуля микроволнового датчика PCBA представляет собой Горизонтальное гнездо для настольного монтажа с шагом 1 мм.
Серийный номер.
Имя булавки.
Вход/выход.
1
+ 5В
Вход питания.
2
Сигнал
Выход сигнала уровня.
3
IO_input
В зависимости от входного уровня могут быть установлены различные расстояния обнаружения.
4
GND
Блок питания.
Спецификация дизайна и выбор материала корпуса
Во время установки корпус не может быть изготовлен из металлических материалов или металлических слоев; Могут использоваться неуглеродные пластиковые материалы или пластиковые пены. Правильный путь
Если корпус сделан из пластиковых материалов (АБС, ПВХ и т. д.), необходимо правильно оценить толщину и пространство корпуса, И антенну следует обернуть таким образом, чтобы она не соприкасалась напрямую со структурой антенны радара;
При использовании поролоновых материалов (например, стипопора или аналогичных материалов) для корпуса убедитесь, что относительная диэлектрическая константа материала близка к 1
Не в ту сторону
Оберните антенну металлической фольгой или некоторыми металлическими деталями;
Распылите структуру антенны любым видом краски или лака;
Оберните антенну пластиной CFK (проводящей);
Пластиковый материал находится в непосредственном контакте с коррозионной структурой антенны (имеет более высокое диэлектрическое постоянное влияние на резонансную частоту патча). Рекомендуемый размер корпуса
Для радара 24 ГГц, основываясь на опыте, корпус может быть изготовлен из пластика толщиной около 3 мм и держать на расстоянии около 6 мм от поверхности антенны радара.
При использовании более толстого пластика необходимо учитывать увеличение вносимых потерь; В то же время слишком толстая оболочка может повлиять на рисунок антенны.
Если необходимо вставить индукционный модуль для микроволновой печи PCBA, как показано на рисунке ниже, Ширина шага, на котором PCBA приклеивается к внутренней стенке корпуса, должна быть от 2,5 мм до 3 мм, чтобы предотвратить протекание клея с нижней части PCBA во время заливки в горшок, раковину следует устойчиво размещать, что удобно для массового производства клея. Отверстия для винтов подходящего размера, их нелегко соскользнуть.
