Технические показатели эффективности

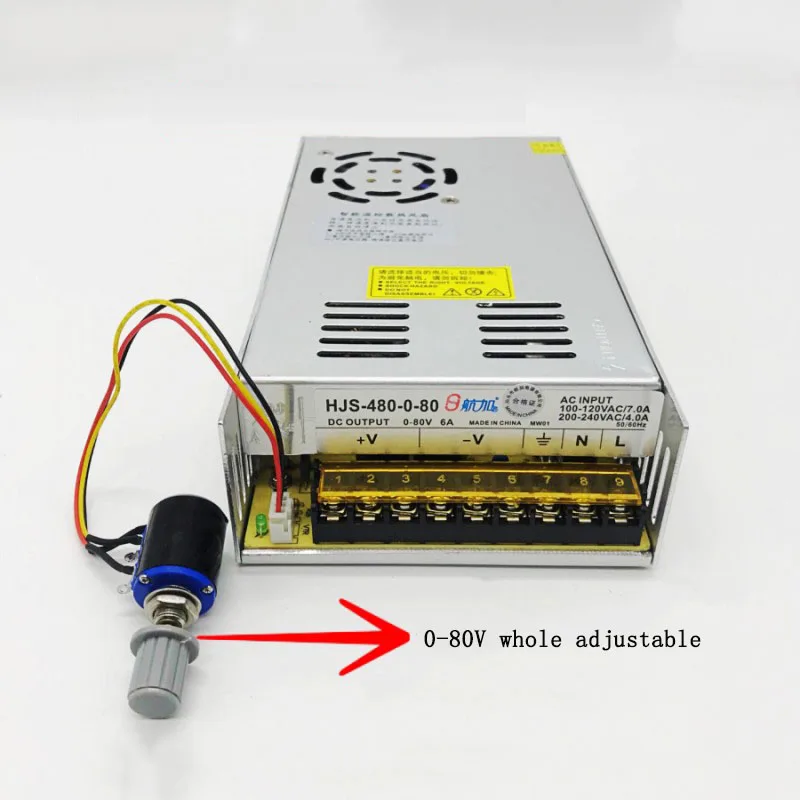

1. Диапазон выходного напряжения: 0-80 в непрерывно, выходной ток: 6 А
2. Напряжение пульсации: не более мВ
3. Эквивалентное внутреннее сопротивление регулятора: не более Ом
4, с коротким замыканием, защитой от перегрузки, функцией автоматического восстановления
Входное напряжение: AC110V/220V ± 15%
Номинальная мощность: 480 Вт
Размер продукта: 215 × 115 × 50 мм
Описание
1. В основном используется в различном оборудовании постоянного тока, бесступенчатое регулирование скорости двигателя постоянного тока, плавное затемнение светодиода, регулирование скорости химического гальванического покрытия, научно-исследовательские испытания, студенческие эксперименты и т. д., широкий спектр применения.
2. Обратите внимание: независимо от того, установлено ли напряжение в несколько в, максимальный ток составляет 6 А, ток не регулируется, фактический ток определяется нагрузкой). Можно использовать любое устройство с током менее 6 А, и нельзя использовать устройство с током более 6 А
3. Особое внимание: при использовании индуктивной нагрузки, такой как двигатель или вентилятор, обратите внимание на параметры пускового тока двигателя. Этот параметр не должен превышать ток источника питания. В противном случае источник питания может быть поврежден. Необходимо выбрать источник питания более высокого тока или обеспечить защиту двигателя от плавного запуска. Схема защиты активирована для поглощения пускового тока.
Характеристики
Диапазон частот входного напряжения ---------- 110 В/47 ~ 63 Гц
Пусковой импульсный ток --------------- 20 А при 120 В переменного тока (холодный старт)
Диапазон регулирования вывода-± 10% (Номинальное выходное напряжение)
Защита от перегрузки --------------- от 105% до 200% (номинальная нагрузка), самовосстановление
Защита от перенапряжения ------------------- от 115% до 135% (Номинальное выходное напряжение)
Защита от короткого замыкания---самовосстановление
Время запуска вывода ≤ 2 с при 1,0 В переменного тока ≤ с при В переменного тока
Время удержания на выходе -- - ≥ 10 мс при В переменного тока или ≥ 20 мс при В переменного тока
Интенсивность изоляции--вход-Выход: В переменного тока, 1 мин
Вход -- Корпус: В переменного тока, 1 мин
Выход -- Корпус: В постоянного тока, 1 мин
Рабочая среда- - 10 ° C ~ 50 ° C; 20% ~ 90% RH (без конденсации)
Стандарт безопасности--справочный дизайн EN/UL60950
Стандарт EMC-справочный дизайн EN55022 класс B;
EN61000-4-2/-3/-4/-5/-6/-11
