Последнее обновление: 18.09.2024

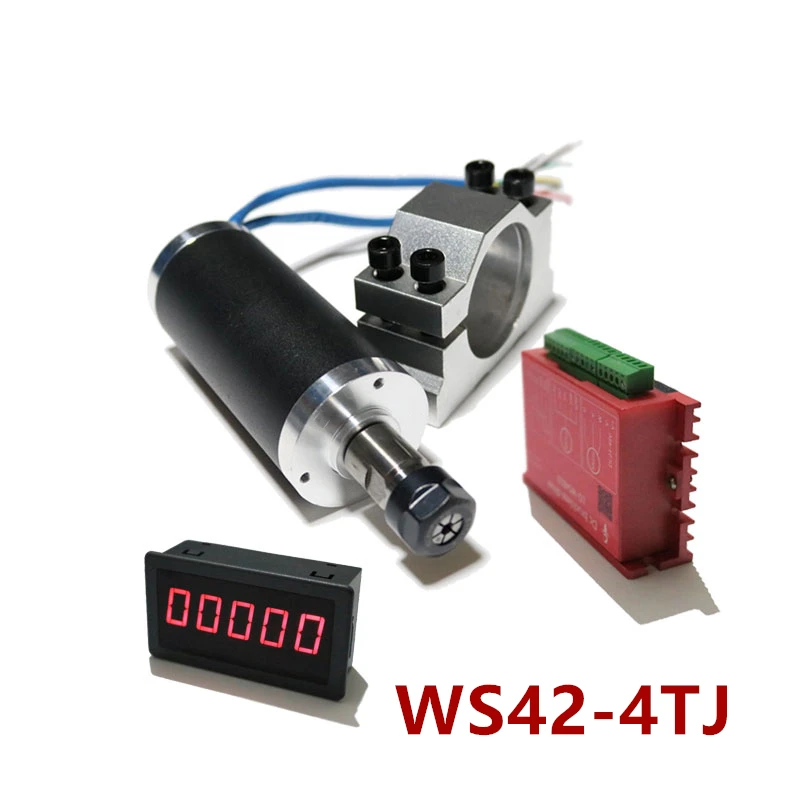

Посылка в том числе:
1 шт.250wС бесщеточным двигателемШпинделя
1 шт. бесщеточный двигатель постоянного тока

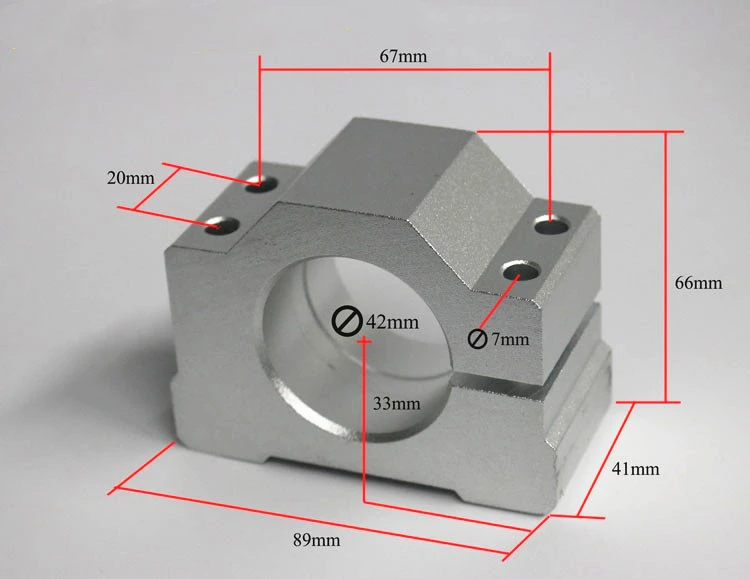

1 шт. кронштейн
1 шт. Тахометр
Параметры:

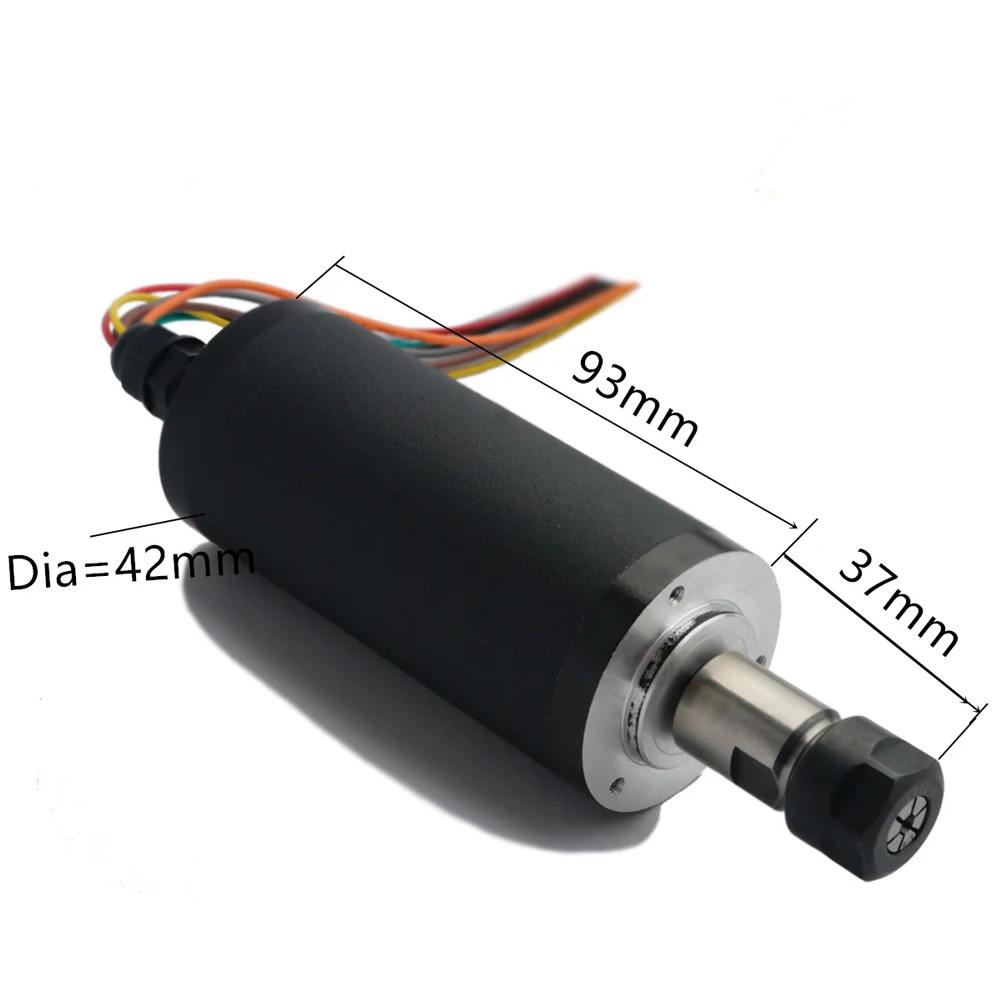

1, мотор шпинделя:
Мотор шпинделя: Новый бесщеточный двигатель постоянного тока (оригинальный подшипник NSK)
Модель: LD42WS-250W
Рабочее напряжение: 24 В постоянного тока должно быть сопряжено с бесщеточным драйвером, двигатель может работать
Мощность: 250 Вт
Скорость: 12000р/мин
Крутящий момент: 0,5294 (N.m)
Сопротивление изоляции: >2 МОм
Диэлектрическая прочность: 400 В
Диаметр: 42 мм
Длина двигателя: 130 мм (включая зажимную деталь и двигатель)
Вес нетто шпинделя: 0,65 кг
Точность: 0,01-0,03
Используется для гравировки металлических или неметаллических материалов.
Шпиндель отличается высокой скоростью, низким уровнем шума, низким нагревом, может работать долго.
Патрон ER11 может быть заменен только в соответствии с требованиями обработки, поддержка патрона ER11 1-7 мм

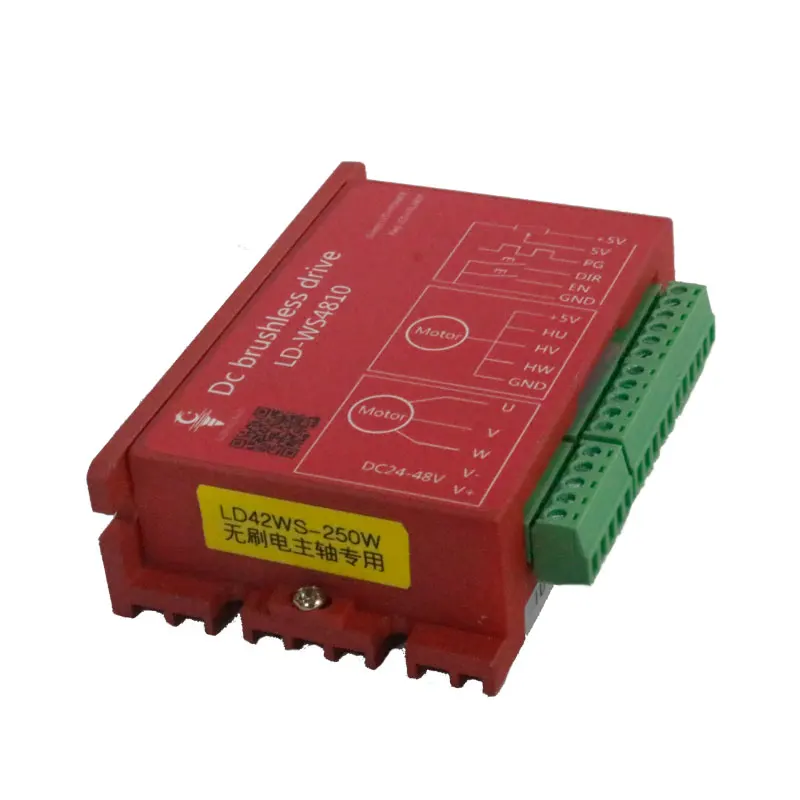

2, бесщеточный двигатель постоянного тока
Параметры производительности бесщеточной пластины привода:
1. Рабочее напряжение: DC12V - DC36V
2. Рабочий ток: менее 15 А
3. Мощность привода: менее 500 Вт
4. Напряжение контроля скорости: 0,1 в ---- 5 В
5, Рабочая температура: -40 --- 85
6. Рабочая температура: менее 90% относительной влажности
7, защита от перегрузки по току:
8, блокирующая защита:
9, управление направлением:
10. Включите управление:
11, сигнал скорости:
Инструкции по свинцу и применению
1, левая проводка: выход
VCC (блок питания +)
GND (источник питания-)
MC (двигатель коричневой линии W)
МБ (двигатель серая линия V)
МА (двигатель оранжевой линии U)
2, с правой стороны проводка: холзер двигателя линии Холла
GND hall-черная линия
Hc hall зеленая линия
Hb белая линия зала
Желтая линия Ha hall
5V зал + красная линия
3. Набор боковых элементов управления
GND Земля
VR регулятор скорости 0-5 в (соответствующая скорость двигателя 10%-100%)
ZF положительное управление инверсии (5 В или земля может изменить направление вращения двигателя)
M скорость вращения импульсного выхода (в зависимости от количества полюсов двигателя в неделю, количество выхода, соответствующего количеству импульсов)
EL включить сторону управления (подключен к 5V или земле, нормальная работа, затем 5V, мотор заземления остановки)
5V терминал управления 5V
Стандартная заводская настройка по умолчанию-это квадратная волна с режимом открытой петли зала, и различные программы могут быть написаны в соответствии с потребностями разных клиентов, чтобы реализовать квадратную волну с контролем скорости зала, квадратная волна без управления Холлом, квадратная волна без контроля скорости холла и других режимов управления.
