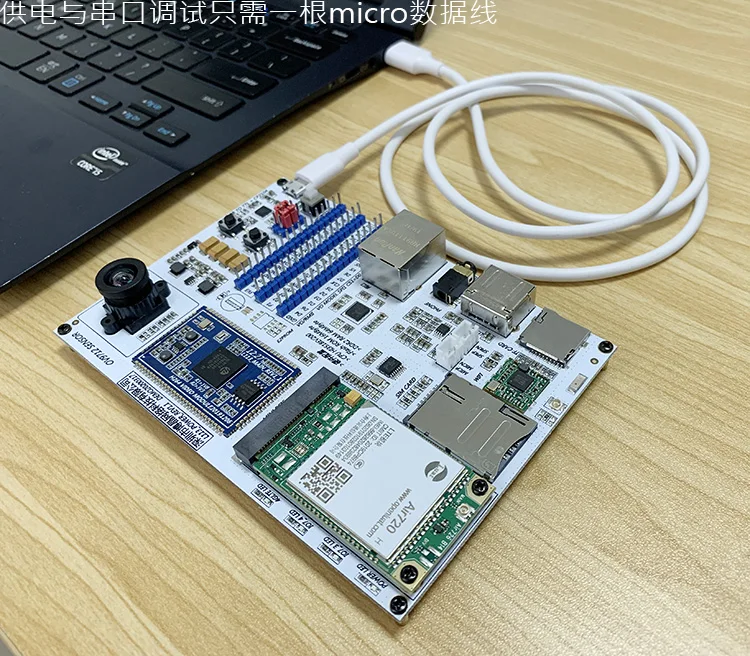

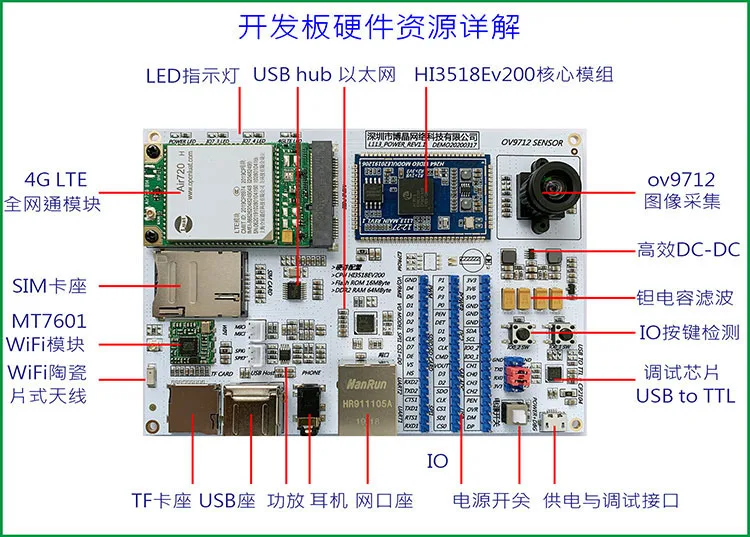

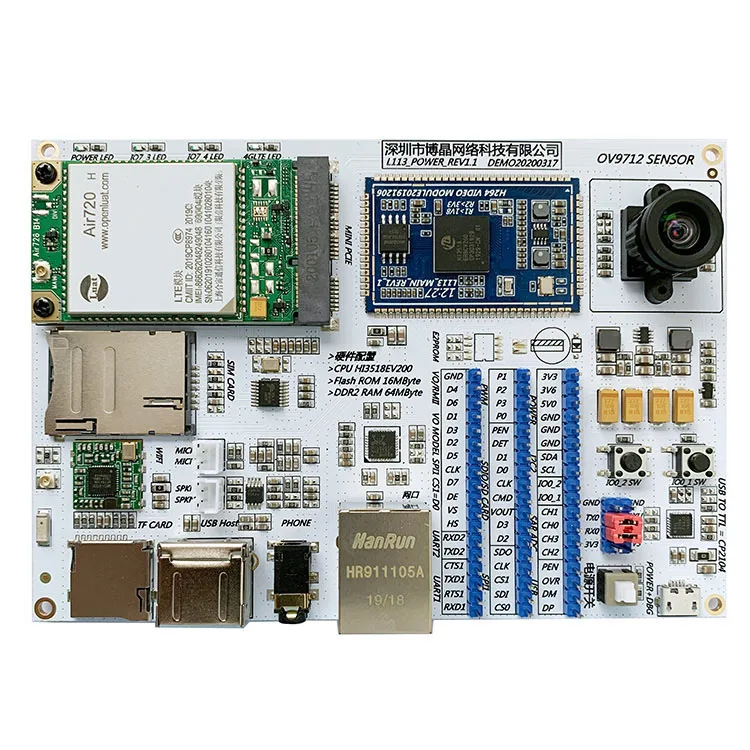

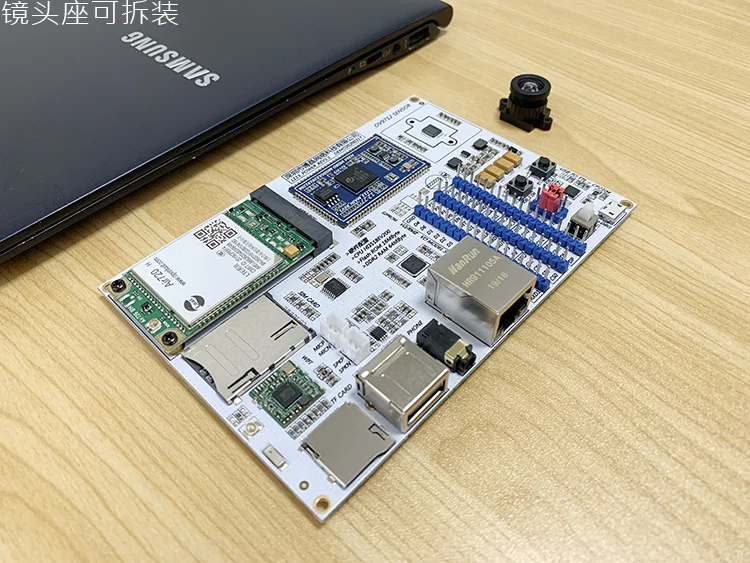

Макетная плата> без модуля 4GLTE = Базовая пластина + основной модуль L113 + Датчик 0V9712 + объектив 1 миллион HD + модуль WiFi MT7601 + кабель передачи данных USB + комплект разработки sdk

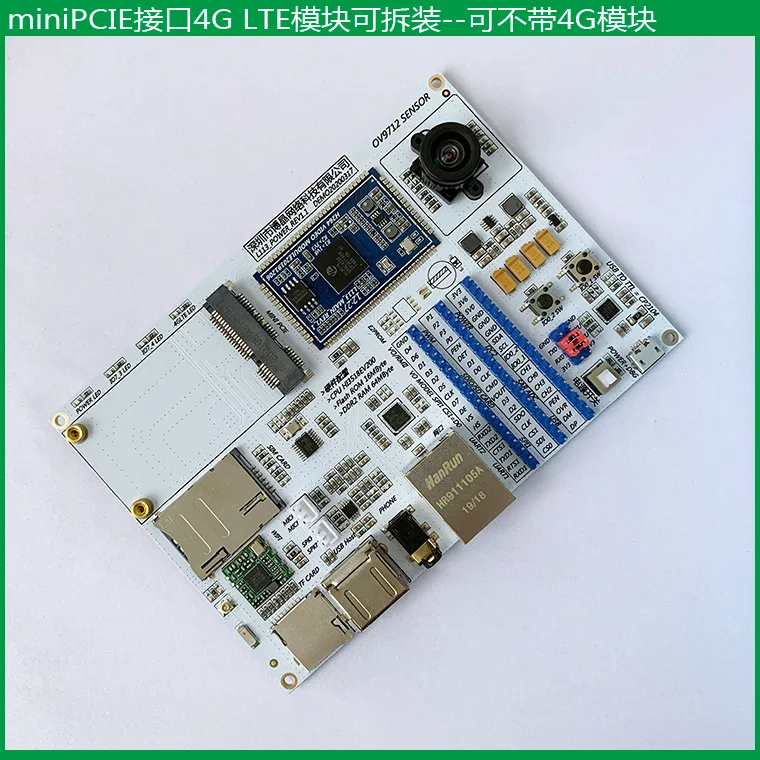

Макетная плата> с 4GLTE модулем = Базовая пластина + L113 основной модуль + Датчик 0V9712 + 1 миллион HD объектив + MT7601 WiFi модуль + USB Выделенный кабель для передачи данных + SDK комплект разработки + Quectel EC200T 4G модуль
Предоставленная информация:
◆ HI3518Ev200sdk Hisilicon> оригинальный полный SDK комплект разработки исходный код, включая uboot kernel rootfs исходный код, аппаратный исходный код, оригинальный дизайн и т. Д.

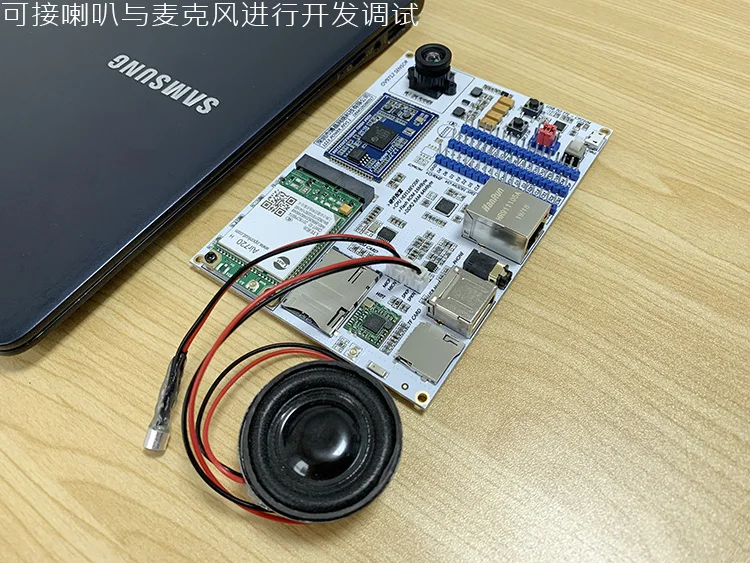

◆ HI3518Ev200sdk Bojing> исходный код функции тестирования, разработанный Bojing, в основном включает мобильный телефон или компьютер, подключенный к плате разработки. Вы можете непосредственно смотреть видео в режиме реального времени с помощью vlc плеера> тест на аудиосвязь> Режим точки доступа Wi-Fi> тест на интерфейс USB> тест на tf-карту> тест на циферблат 4G, который вы можете выполнить напрямую через внешнюю сеть
◆Основная посылка модуля библиотеки, пользователи могут самостоятельно спроектировать опорную панель и периферийные цепи

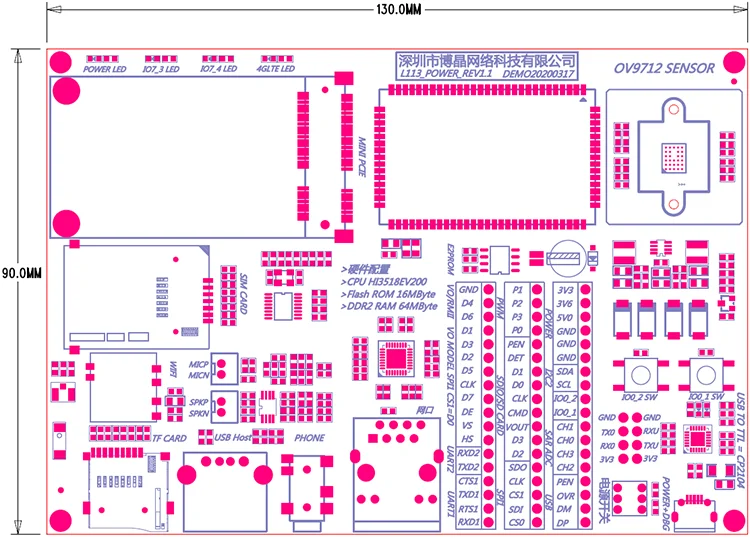

◆Разработка платы схематической схемы и PCBlayout Ссылка дизайн файла в формате PDF

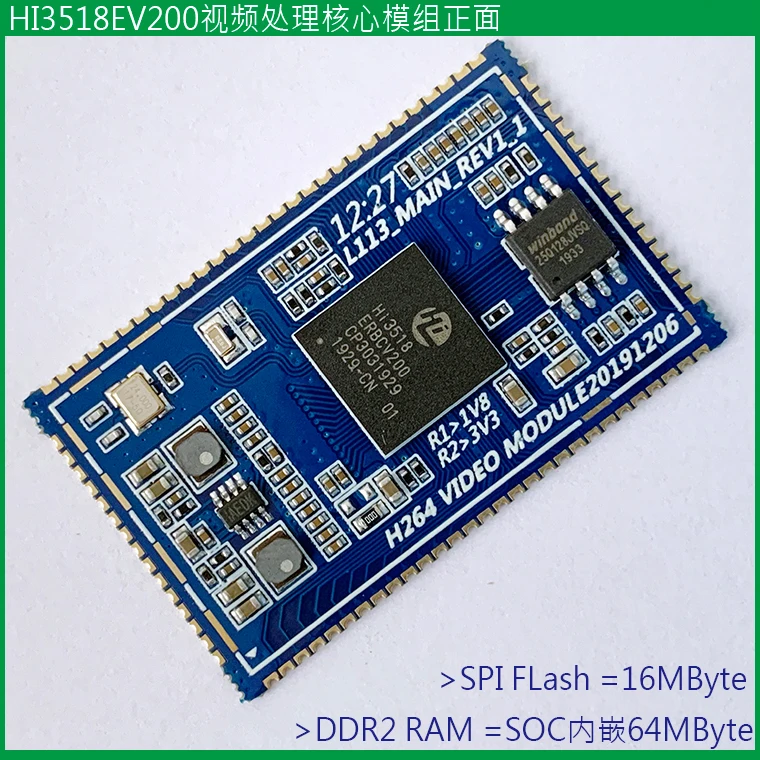

Особенности основного модуля L113:
◆ L113 модуль представляет собой Сжатие видео H264 SOC на основе Hisilicon HI3518E;

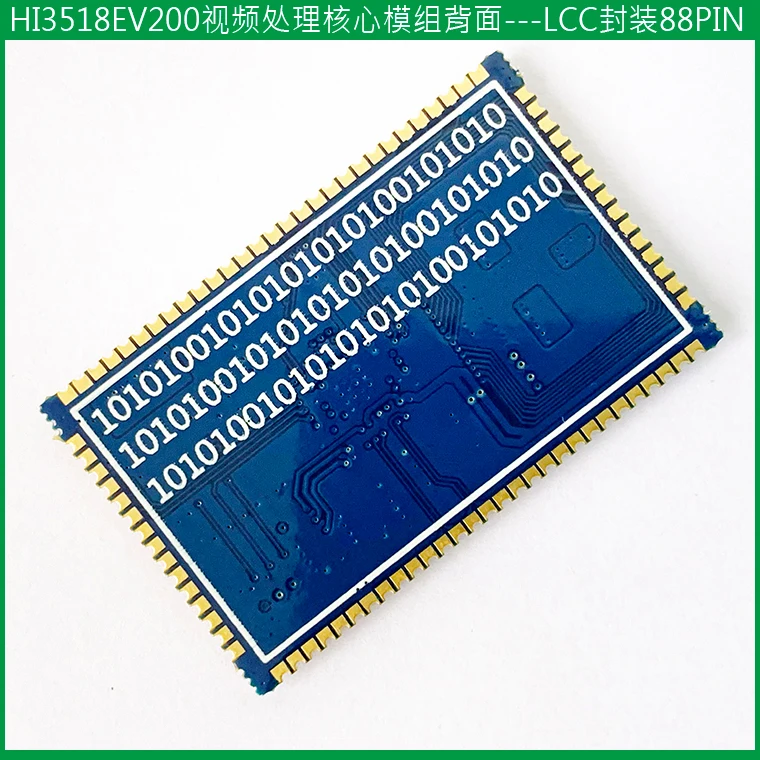

◆ Размер модуля составляет 40 мм × 25 мм x 3,0 мм, и штамп интерфейс (половина-задумка) используется для подключения к материнской плате, ультра-тонкий, длительное время процесса установки;
◆ 64 Мб DDR2RAM встроен в SOC, а основной модуль оснащен высокоскоростной SPI-вспышкой 16 Мб;
◆ Выводит все доступные IO или интерфейс SOC;
◆ Бортовой DC-DC обеспечивает все напряжение и потребление тока SOC;
◆ 700 мВт Типичное энергопотребление (включая DDR2) поддерживает многоуровневый энергосберегающий режим
◆Модуль может быть применен к различным продуктам: IPCAM, видео дверной звонок, детский монитор, аудио и видео передача данных, мини DV, диктофон и т. Д.
> Адрес загрузки основного модуля Руководство пользователя:Http://bojingnet.com/index.php?id=download-center
