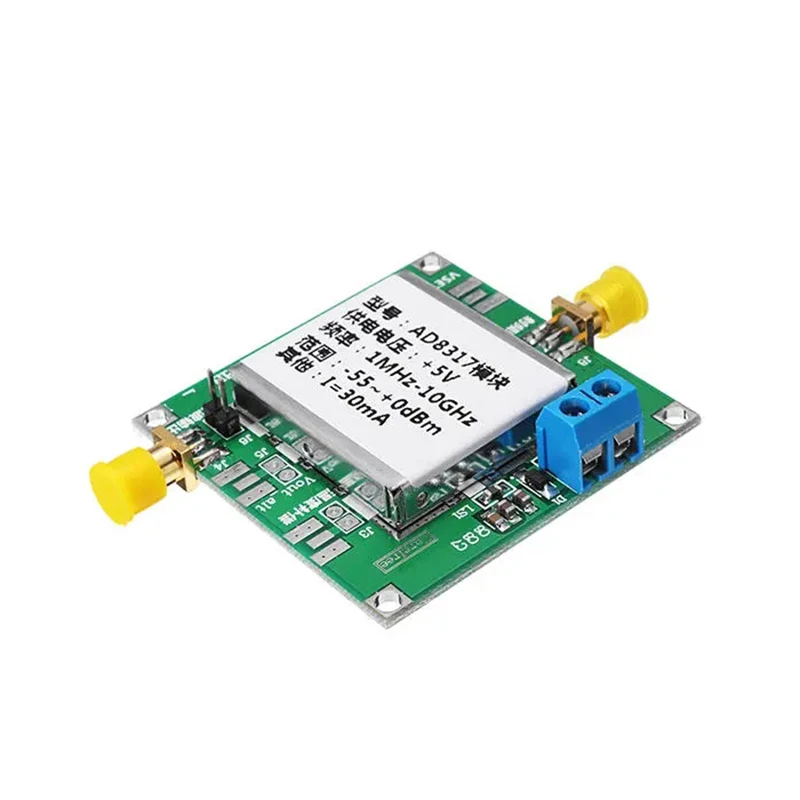

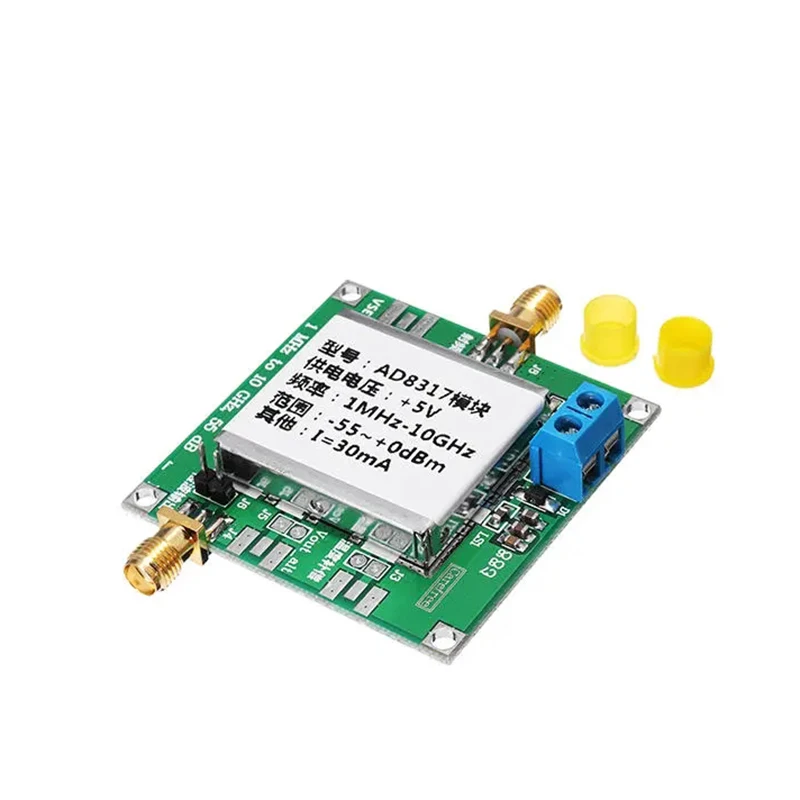

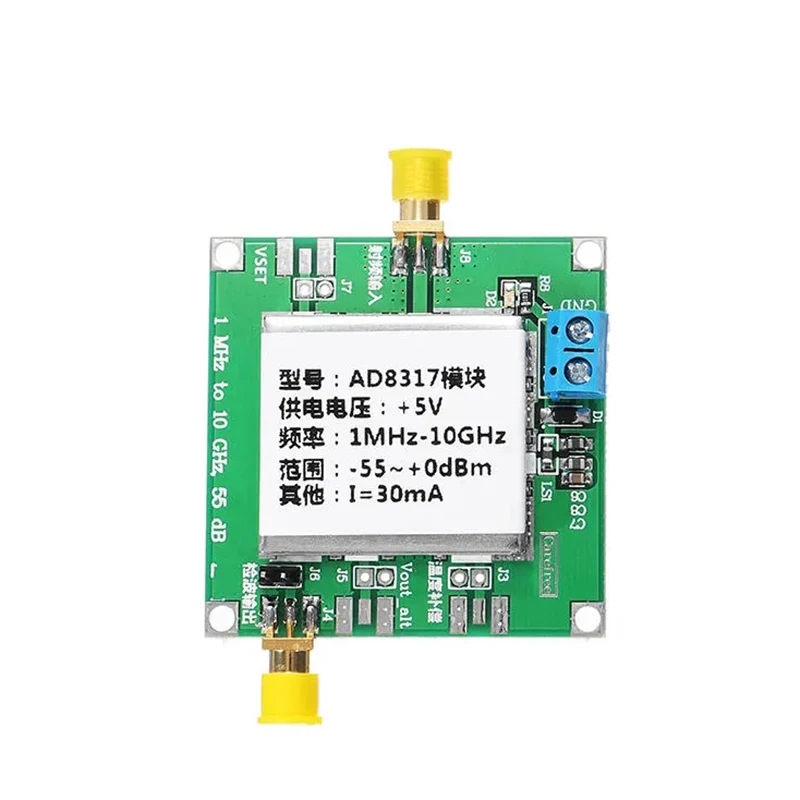

DC3-5V AD8317 1M-10000 МГц модуль RF измеритель мощности логарифмический детектор контроллер мощности усилитель сигнала Fm HF VHF

Описание: 1. Напряжение питания: 5 В постоянного тока (Стандартный ток 20 мА) 2. Динамический диапазон входного сигнала: от-55 дБм до 0 дБм 3. Модуль поддерживает Измерение наклона обнаружения изменения и мощности, контроллер. Два вида работ. 4. Полоса пропускания: от 1 МГц до 10 ГГц 5. Защитный металлический корпус 6, Входное сопротивление: 50 Ом Применение продукта: Аналоговое устройство Inc Adi (D I A) Выпущено перед детектором журнала радиочастоты (F R) и контроллером D A 8317. Устройство может точно измерять мощность сигнала F R всех стандартов сотовой связи и различную беспроводную инфраструктуру, а также частотный диапазон широкополосных беспроводных приложений в 10G ~ H Z 1 МГц. Кроме того, устройство обеспечивает быстрый отклик на выходе, может быть более эффективным для завершения обнаружения импульса F R, который упакован как m 3ra x m 2ra. Демодуллирующий логарифмический усилитель AD8317 обеспечивает точное измерение R f и динамическое состояние. Диапазон точности измерения лучше + - 1 дБ при значении более 50 дБ. Выходной конец с регулировкой усилителя мощности и Усилителя переменного усиления с функцией контроллера мощности. Широкий рабочий диапазон частот от H Z 1M до H Z 10G поддерживает все стандарты сотовой связи (S M C, D M A W, D M A C T S C D M A G), стандарт широкополосной беспроводной связи (802,16, IM A X W, IB R O W) И частные системы, работающие в различных частотных диапазонах. AD8317 в диапазоне температур 40 ~ C ~ + 85 C для обеспечения лучшей точности, стабильности температуры и быстрого отклика на выходе 5 НС, что может обеспечить Обнаружение импульсов более 12 Z R F 5mh. Устройство находится в диапазоне напряжения питания 3 В ~ 5 В, защитного чехла и диода защиты от обратного подключения. Посылка 1 модуль DC5V AD8317
