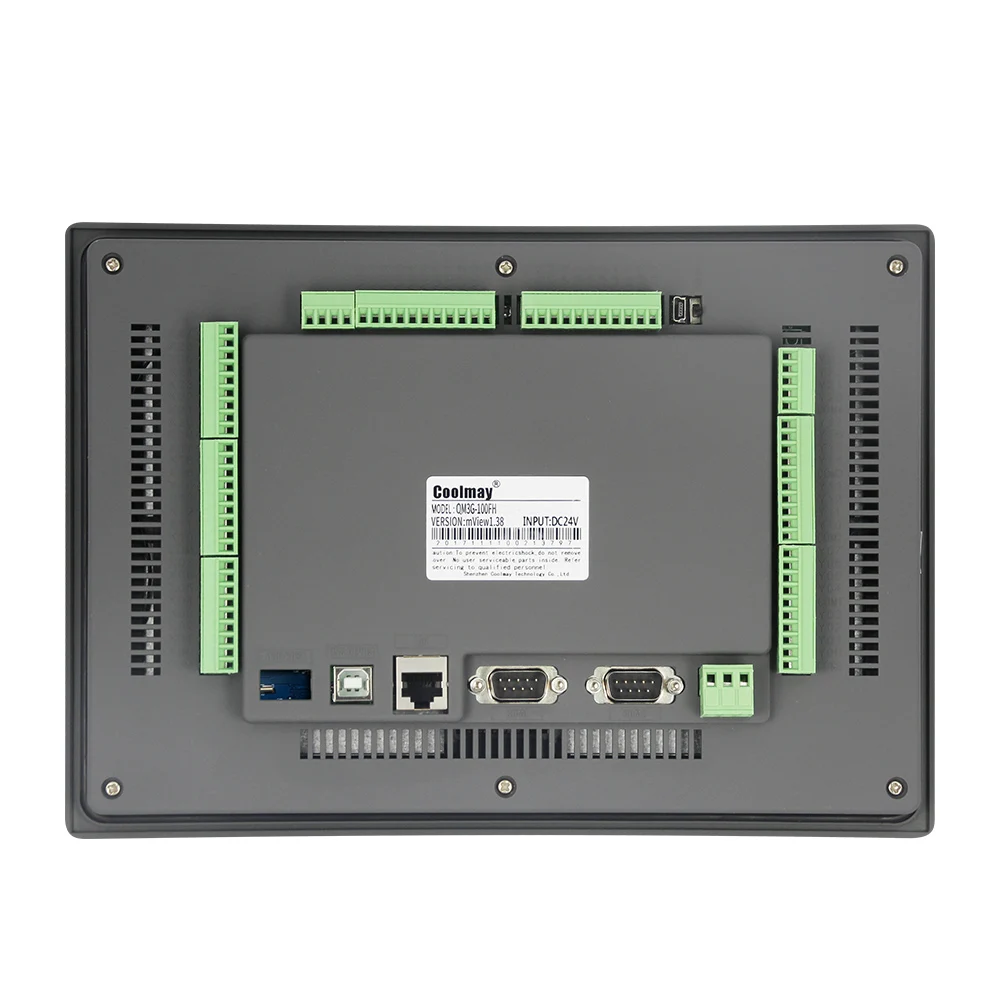

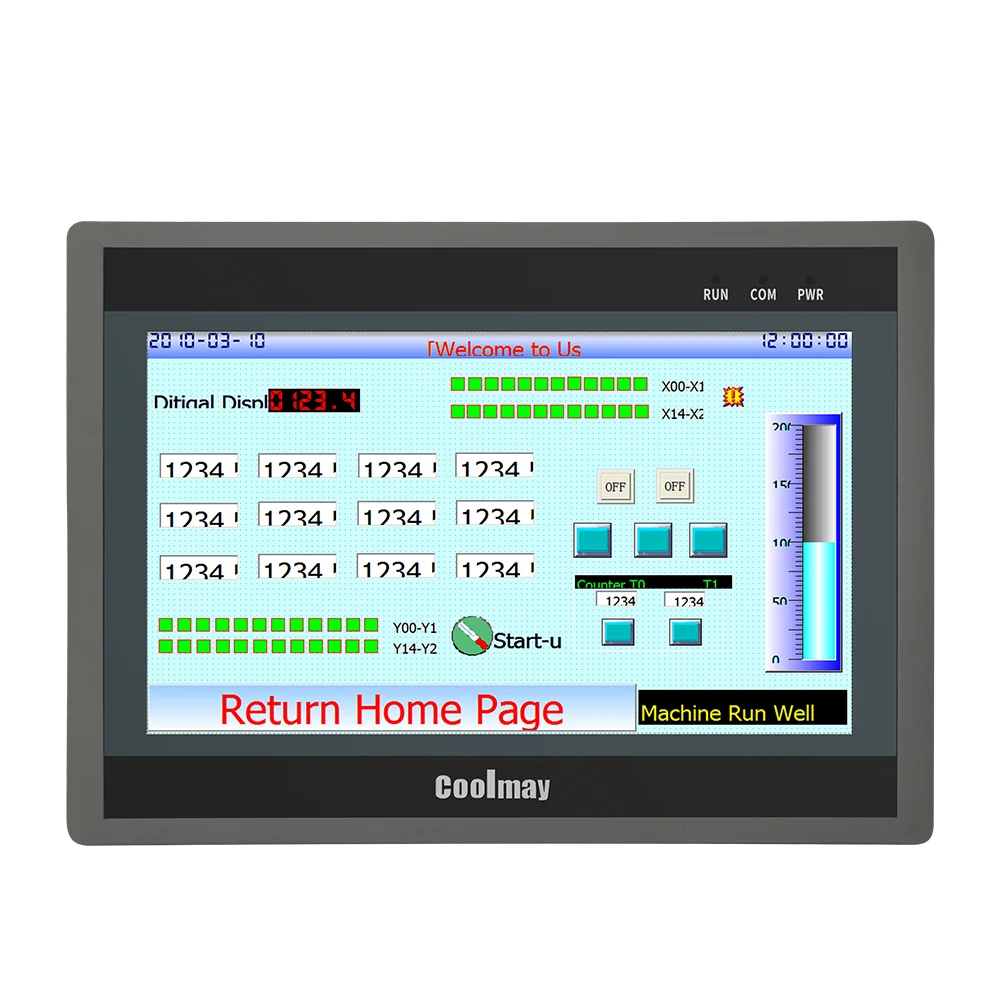

10-дюймовый HMI + PLC все-в-одномПосылка входит
1 устройство QM3G-100FH-24MR-16AD8DA-485P/232 ч
1 комплект бесплатных кабелей
Программное обеспечение и руководства предоставляются бесплатно. Они доступны на нашем сайте или, пожалуйста, свяжитесь с нами для скачивания ссылок.
Примечание:
(1) устройство QM3G-100FH-24MR-16AD8DA-485P/232 ч включает функции ниже
10-дюймовый HMI + PLC все-в-одном
12DI/12DO, Релейные выходы
Порт RS485 на ПЛК
(2) 1 комплект кабелей бесплатно. Если вам нужны дополнительные кабели или дополнительные функции, пожалуйста, закажите в нашем магазине вместе.
Характеристики серии QM3G
Модель
QM3G-43FH
QM3G-50FH
QM3G-70FH
QM3G-70KFH
QM3G-100FH
Размер
134*102*34 мм
151*96*36 мм
200*146*36 мм
226*163*35,6 мм
275*194*36 мм
Размер выреза
120*94 мм
143*86 мм
192*138 мм
217*154 мм
262*180 мм
Потребляемая мощность
4-6 Вт
5-7 Вт
6-7 Вт
6-7 Вт
6-8 Вт
HMI
Особенности
Цветной резистивный сенсорный экран 60K, поддерживает портретный дисплей
Тип
4,3 "TFT
5 "TFT
7,0 "TFT
7,0 "TFT
10,1 "TFT
Размер дисплея
97*56 мм
108*65 мм
154*87 мм
154*87 мм
222*125 мм
Разрешение
(Пиксели)
480*272
800*480
Стандарт: 800*480
Дополнительно: 1024*600
(Модель: QM3G-70HD)
800*480
1024*600
Оперативная память
NOR Flash 8 Мб
NOR Flash 16 Мб
Встроенная память
64 Мб
Процессор
32-битный ЦП 408 МГц
По умолчанию
Порт загрузки HMI типа C (можно загрузить программу ПЛК через функцию проникания через USB), порт RS232
Порт загрузки HMI типа B (можно загрузить программу ПЛК через функцию проникания через USB), RS232
Дополнительный COM-порт
/
1 RS485 (изменен на RS232 по умолчанию)
Программное обеспечение
Программное обеспечение для программирования Coolmay mView HMI
ПЛК
I/O
Макс 12DI/12DO
Макс 24DI/20DO
(Макс 16MR)
Макс 30DI/30DO (Макс 28MR)
Уровень ввода/вывода
Вход: Пассивный NPN, изолированный общий терминал
Выход транзистора: низкий уровень NPN, COM подключение к отрицательному; Релейный выход: нормально открытый сухой контакт
Тип DO
Реле MR или MOS
(Релейный выход: Максимальная нагрузка 5A/ MOS выход: Максимальная нагрузка 2A)
Реле (MR) или транзистор (MT, Y0-Y3 являются MOS) или смешанный (MRT)
(Релейный выход: Максимальная нагрузка 5 а/выход транзистора: Максимальная нагрузка 500 мА)
Высокоскоростной подсчет
Однофазный 6-канальный 60 кГц или 2 AB 60 кГц + 1 AB 10 кГц,
Или 2 ABZ 60 кГц + 1 фаза AB 10 кГц
Высокоскоростной импульс
8 каналов, Y0-Y3 100 кГц, Y4-Y7 10 кгц.
Высокоскоростной подсчет + высокоскоростной импульс <480 кГц
Порт программирования по умолчанию
1 TYPE-C, 1 RS232
1 Mini USB, 1 RS232
Дополнительный COM-порт
1 Rs485 или 2 COM-порта Rs485 (один из которых заменен на порт RS232 по умолчанию);
1 Wi-Fi (занимает порт RS232 по умолчанию)
1 RS485 или 2 COM-порта RS485 (порт RS485 на HMI и RS232 на ПЛК будет недоступен)
1 Rs485 или 2 COM-порта Rs485 (один заменен на порт Rs232 по умолчанию)
CAN (2.0A/B) порт, Ethernet порт, WIFI (будет занимать порт RS232 по умолчанию)
Аналоговый I/O
(Необязательно)
Макс 4AI/2AO
Макс 12AI/8AO
Макс 16AI/8AO
Тип AI (опционально)
Термопара E/E _/K _/S _/T/T _/J _ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный
Тип AO (опционально)
0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный
0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный/
-5 ~ 5 В/ -10 ~ 10 В (2AO для 1 минусового напряжения)
Программное обеспечение
Совместим с Mitsubishi GX разработчиком 8,86 иРаботает 2
Подробная информация. См.:"Многофункциональное руководство пользователя Coolmay QM3G-FH","Руководство по программированию Coolmay CX3G/FX3GC PLC","Руководство пользователя Coolmay TK HMI"
Дополнительные функции:
