Последнее обновление: 18.04.2022
Тип 1: стандартная конфигурация
Тип 2: Стандартная конфигурация + зажим датчика адаптера
Тип 3: Стандартная конфигурация + 1 4 горящая доска
Тип 4: Стандартная конфигурация + зажим датчика плата адаптера + 1 удерживающая 4 горящая плата
H7-TOOL функция автономной горелки выпускается как открытый источник, поддерживает от 1 до 4, поддерживает MM32, STM32, STM8, внешнюю вспышку и другие смешанные горения (2020-06-12)
Http://www.armbbs.cn/forum.php?mod=viewthread&tid=96432
H7-TOOL схема проекта с открытым исходным кодом, исходный код главного компьютера, исходный код загрузки, загрузка исходного кода приложения (2020-06-12)
Http://www.armbbs.cn/forum.php?mod=viewthread&tid=95468
H7-TOOL дополнительной главе, запущена прошивка RTX5, разделена на чистую портативную версию, высокоскоростную версию USB и онлайн-версию (2020-05-08)
Http://www.armbbs.cn/forum.php?mod=viewthread&tid=95541
H7-TOOL руководство по эксплуатации и краткое описание общих проблем клиентов (2020-06-12)
Http://www.armbbs.cn/forum.php?mod=viewthread&tid=95373
1. Автономная горелка (Поддержка одного-четырех горения, поддержка STM32, STM8, MM32 полной серии)
2. Двухканальный Виртуальный осциллограф (поддерживает Ethernet и USB Методы, реализованные внутренним ADC ЦП, максимальная частота дискретизации составляет 2 МГц)
3. 8-канальный анализатора логики (защищены функции, в настоящее время программное обеспечение не поддерживает)
4. USB-RS485 конвертер
5. USB-RS232 конвертер
6. USB-TTL последовательный преобразователь
7. USB-CAN конвертер (функция сохранения, в настоящее время программное обеспечение не поддерживает)
8. DAP-Link эмулятор/загрузчик (резервная функция, в настоящее время программное обеспечение не поддерживает)
9. Контроллер I2C (функция сохранения, в настоящее время программное обеспечение не поддерживает)
10. SPI контроллер (резервная функция, в настоящее время программное обеспечение не поддерживает)
11. Контроллер ввода и вывода GPIO
12. Генератор сигналов и ток 0-20 мА
13. Генератор PWM (резервная функция, в настоящее время программное обеспечение не поддерживает)
14. Импульсный счетчик
15. Измеритель частоты
16. Ток нагрузки и напряжение осциллографа
17. Высокобоковой Амперметр и измерение емкости аккумулятора
18. Двухканальный вольтметр
19. Измерение сопротивления ВКЛ-ВЫКЛ зуммер
20. Измерение температуры
21. Измерение диодов
22. Микро ЧПУ источник питания

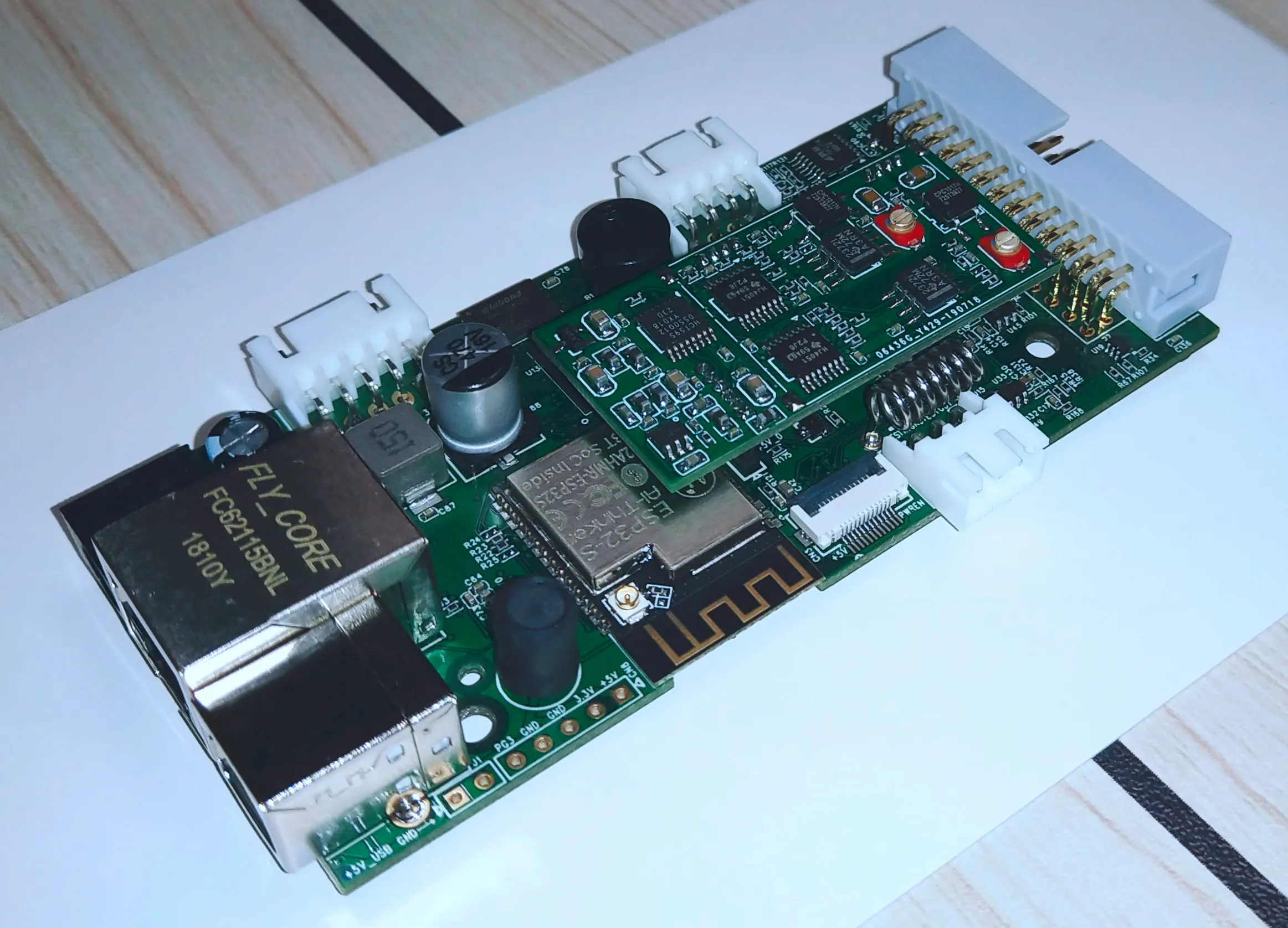

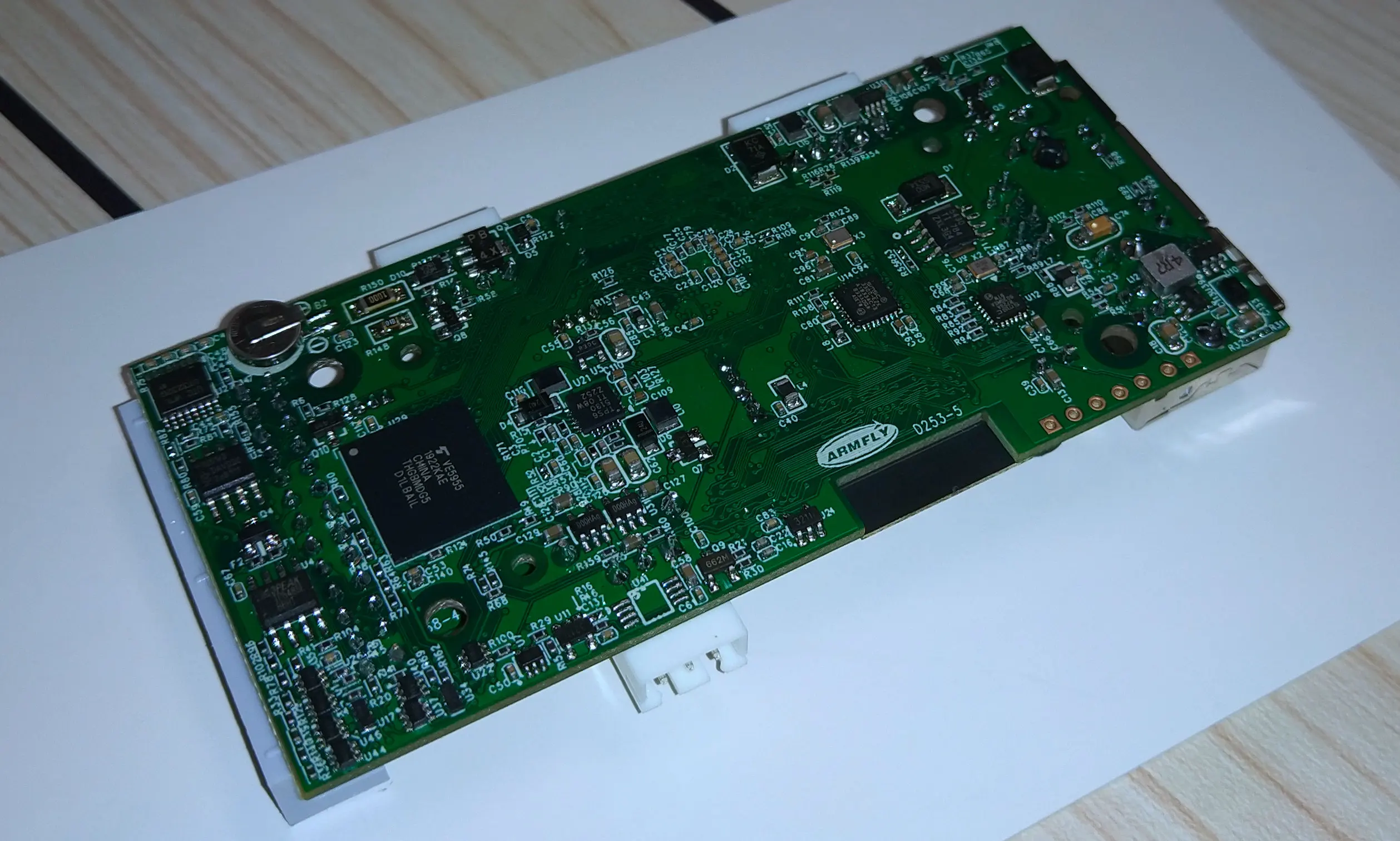

1. Процессор STM32H750IBK6 (128K Flash, 1M SRAM, основная частота 400 МГц)
2. QSPI Flash, W25Q256, емкость 32M байт
3. eMMC, 8-битная шина, емкость 4 Гб
4. Серийный EEPROM, объем 2кБ
5. USB3300-USB высокой скорости
6. Двойной ADC осциллограф передний конец (AC/DC муфта, аппаратное усиление 8 передач, переключение программного обеспечения)
7. Ethernet PHY: LAN8720A
8. Выход DAC (выходное напряжение: плюс или минус 10 в, выходной ток: 0-20 мА)
9. 12 GPIO расширения, в том числе: UART, SPI, I2C, PWM выход, кодер вход
10. 1 RS485, 1 RS232, 1 CAN Интерфейс, 1 TTL последовательный порт
11. Модуль SDIO WIFI (ESP32-S, Bluetooth и Wi-Fi комбо, аппаратная поддержка последовательного порта и SDIO)
12. Активный зуммер
13. 2 кнопки и 1 индикатор
14. Интерфейс программирования SWD (вы можете обновить прошивку, не открывая корпус)
15. Внешний интерфейс программирования (уровень TVCC может быть выбран 1,8 V 2,6 V 3,3 V, 5,0 V, плавающий)
16. Высокоточное Обнаружение тока (2 зубчатых коэффициента усиления: 1.2A, 120mA; Разрешение: 12 бит)
17. SPI TFT цветной экран Разрешение экрана: 1,3 дюймов IPS, разрешение 240*240)
1. H7-TOOL верхний компьютер с открытым исходным кодом:

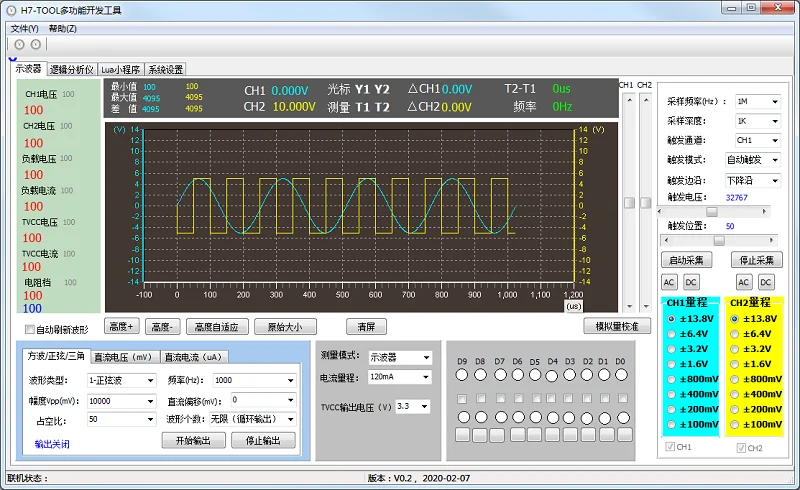

Двухканальный осциллограф

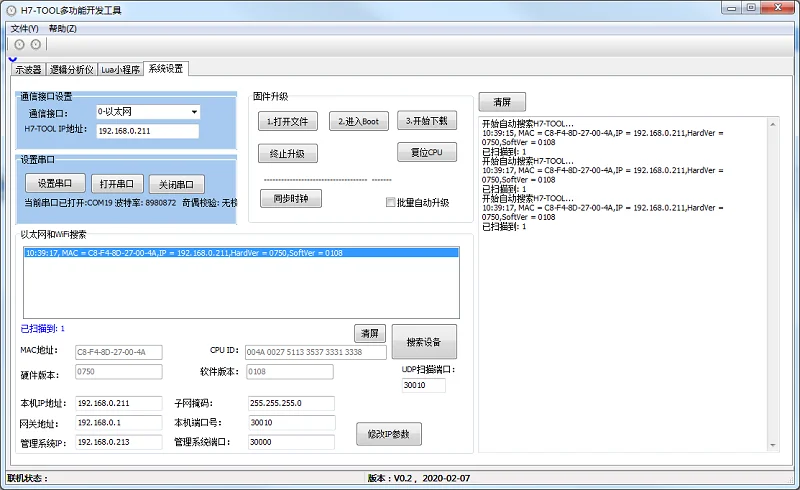

Системные настройки:

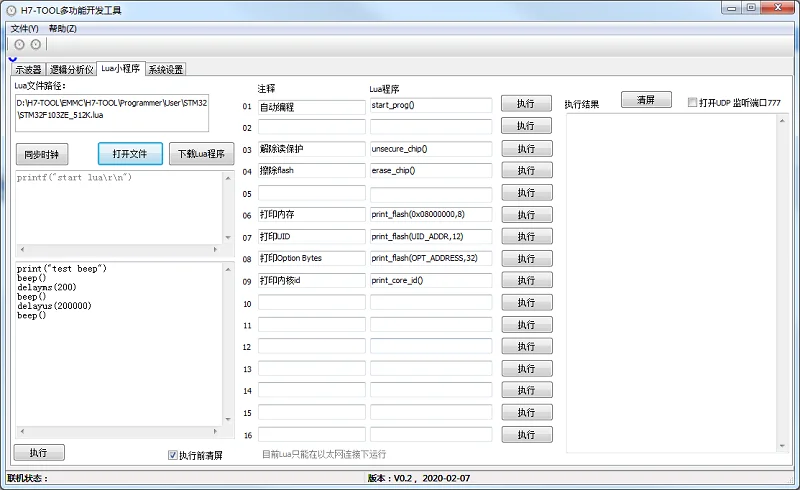

Луа апплет

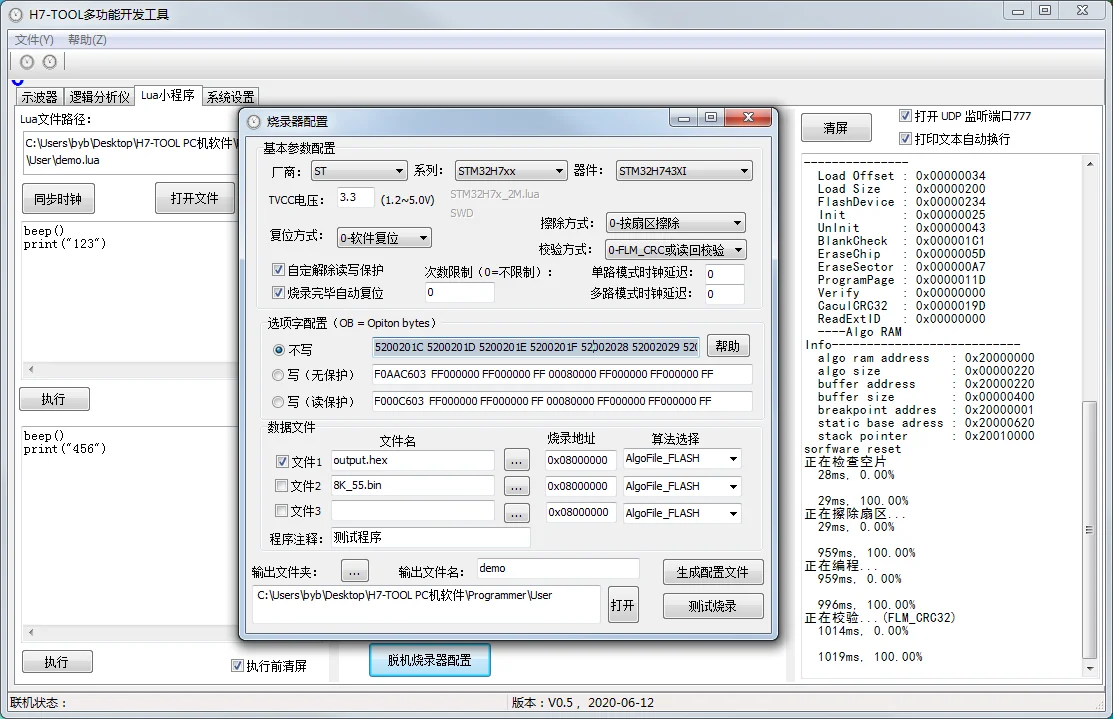

Графическая конфигурация для автономного горения:
2. H7-TOOL сжигание в автономном режиме

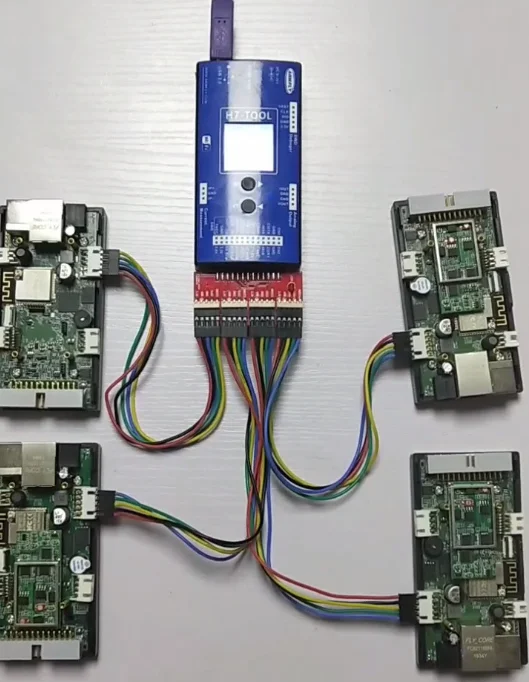

1 Перетащите 4 автономный дисплей эффекта горения:Https://v.qq.com/x/page/s0954t133ti.html
Смешанный дисплей горения нескольких продуктов STM8 + STM32:Https://v.qq.com/x/page/o0932ppnuwx.html

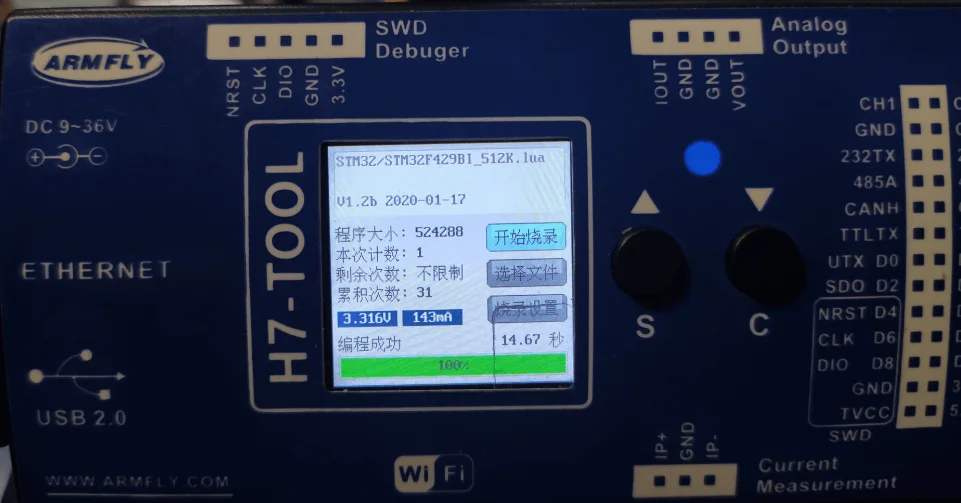

Отображение эффекта интерфейса операции:Https://v.qq.com/x/page/p30628h2ou7.html
Особенности:
(1) Поддержка автономного горения STM32.
(2) Поддержка Smart Micro MM32.
(3) Поддержка автономного программирования чипов STM8 (STM8S и STM8L серии).
(4) Поддержка внешнего QSPI флэш-программирования.
(5) Поддержка 1 перетаскивания 4 в автономном режиме.
(6) Поддержка комбинированного программирования, например, одного ключа программирования загрузки, приложения и QSPI Flash H7-TOOL.
(7) поддерживает распознавание статуса защиты чтения и записи и автоматически освобождает статус защиты.
(8) Поддержка многосегментного письма.
(9) Поддержка выбора сброса программного обеспечения и сброса аппаратного обеспечения.
(10) Поддержка опции байтов программирования, защита чтения устанавливается после сжигания.
(11) Поддержка автоматической идентификации аппаратных средств для записи различных программ (алгоритм идентификации указан lua).
(12). Файл алгоритма FLM копируется из KEIL MDK и хранится в emmc disk \ H7-TOOL \ Programmer \ FLM, классифицируется производителем.
(13). Файлы целевой программы и программирование хранятся в папке: \ H7-TOOL \ Programmer \ User. Не ограничивает уровень и количество каталогов.
(14) Динамически анализируйте FLM файл, Разделяйте изображение памяти и загружайте его к целевой оперативной памяти процессора через swd.
(15) файлы алгоритмов FLM и файлы данных поддерживают абсолютные и относительные пути.
(16) поддержка динамического заполнения серийного номера продукта, зашифрованных полей UID и пользовательских полей.
(17) Автоматическое сохранение времени программирования и поддержка функции ограничения оставшегося времени.
(18). Поддерживает непрерывный режим горения и автоматически горит после обнаружения IC.
(19), может динамически отображать напряжение ЦП и ток источника питания.
(20). Настройте файлы алгоритмов и файлы данных (bin) и управляйте процессом программирования с помощью сценариев lua.
(21) Светодиодный индикатор быстро мигает во время программирования, он всегда будет гореть, когда Программирование будет успешным, и он погаснет после выхода из строя программирования.
(22) Добавьте функции очистки текущего количества и очистки кумулятивного количества в интерфейсе программирования.

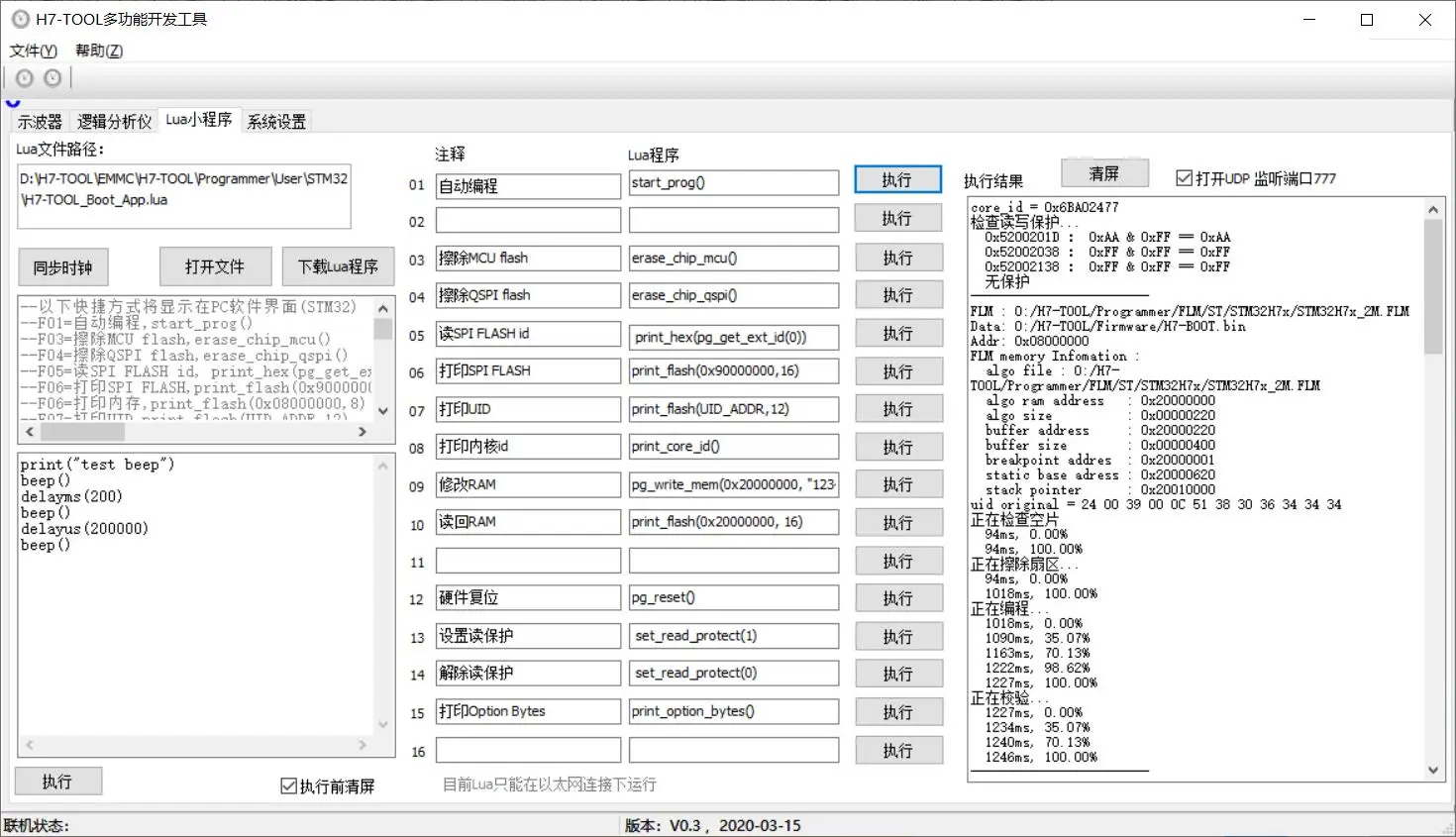

(23) Поддержка компьютерной онлайн-отладки программы lua
-Печать идентификатора ядра, содержимого вспышки, содержимого RAM, UID, байтов опций.
-Измените и Отобразите RAM и произвольные регистры целевого процессора.
-Стирайте внутреннюю вспышку и EEPROM ЦП.
-Добавить защиту чтения, удалить защиту.
-Начать программирование.
Поддерживающая модель
1. Мм32:MM32F003, MM32F031, MM32F032, MM32F103, MM32L0xx, MM32L3xx, MM32SPIN0x, MM32SPIN2x, MM32W0xxB, MM32W3xxB
2. STM32:STM32F0xx, STM32F10x, STM32F2xx, STM32F3xx, STM32F4xx, STM32F7xx, STM32H7x, STM32L0xx, STM32L1xx,
3. STM8:STM8Sxx, STM8Axx, STM8Lxx
4. NuvotonM0518
1 сопротивление 4 ожога:Сравнение эффективности одноканальных и четырехканальных автономных программистов, эффективность чрезвычайно высока
Протестируйте и сожгите прошивку H7-TOOL:Boot (46кб) + APP (685кб) + QSPI Flash (2 Мб библиотеки шрифта)
Ситуация 1:Есть уже данные в флэш-памяти процессора и QSPI Flash, запись загрузки (46кб) + приложение (685кб) + QSPI Flash (2 Мб библиотеки шрифта)Одноканальный: 21,3 секундЧетыре канала: 25,9 секунд (эквивалентно 6,5 секунд)
Ситуация 2:Как флэш-память процессора, так и флэш-память QSPI находятся в полном состоянии FF, загрузка (46кб) + приложение (685кб)Одноканальный: 3,757 секундЧетыре канала: 5,01 секунд (эквивалентно 1,25 секунд)

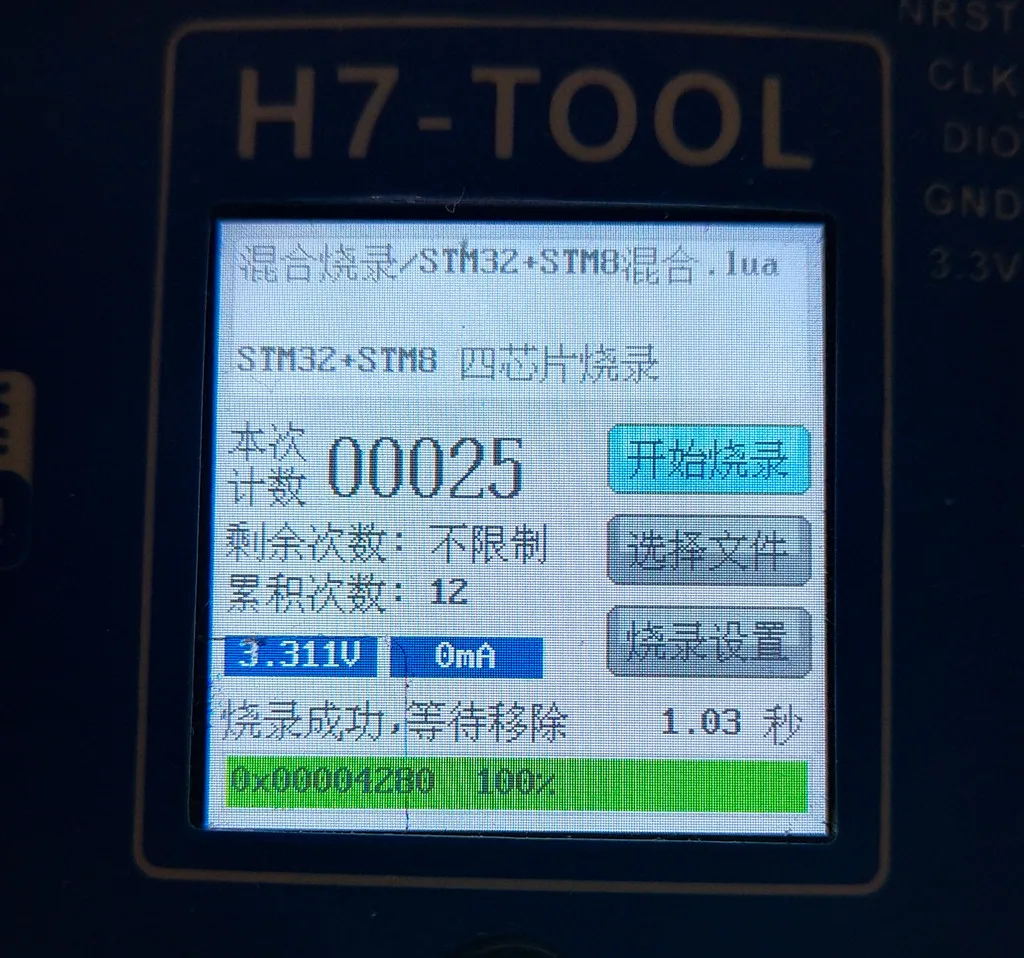

Смешанное горение:
Список доставки: (стандартная конфигурация)

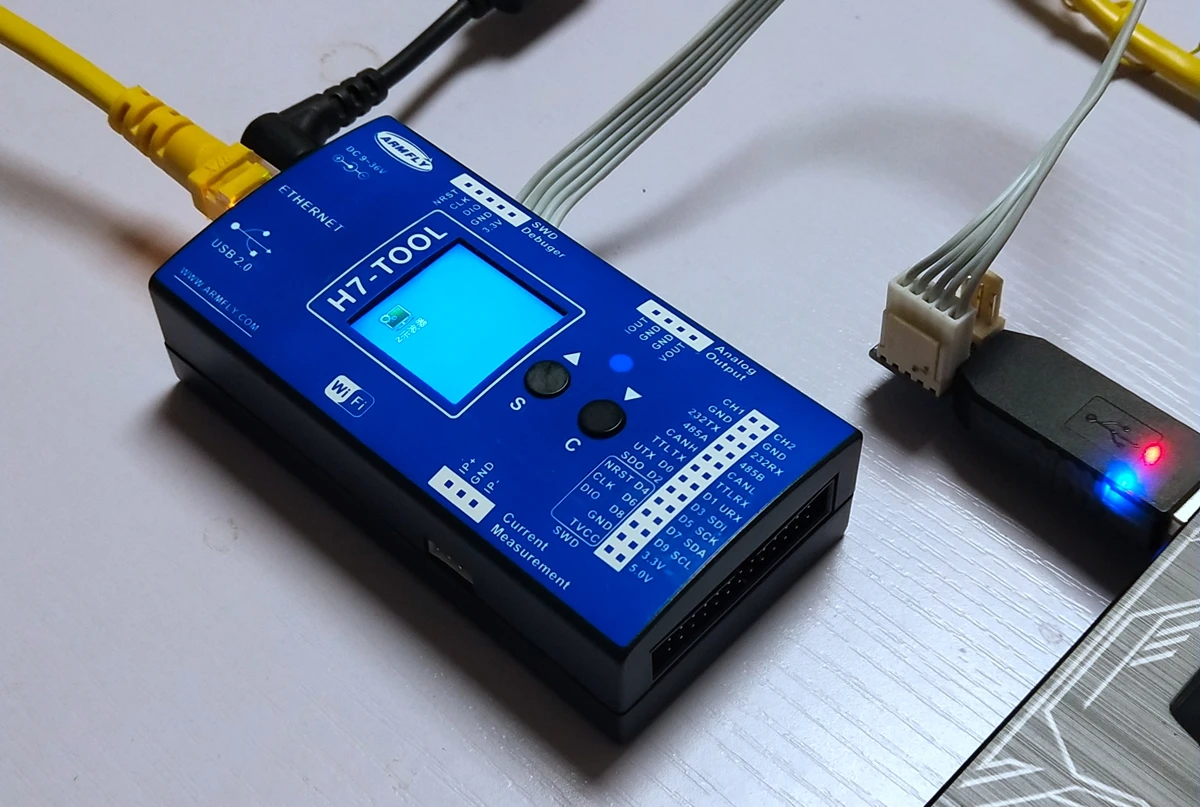

1. H7-TOOL хост
2. USB кабель для печати (источник питания плюс связь)
3. Несколько линий Dupont
4. Сетевой кабель
5. Линия измерения температуры NTC

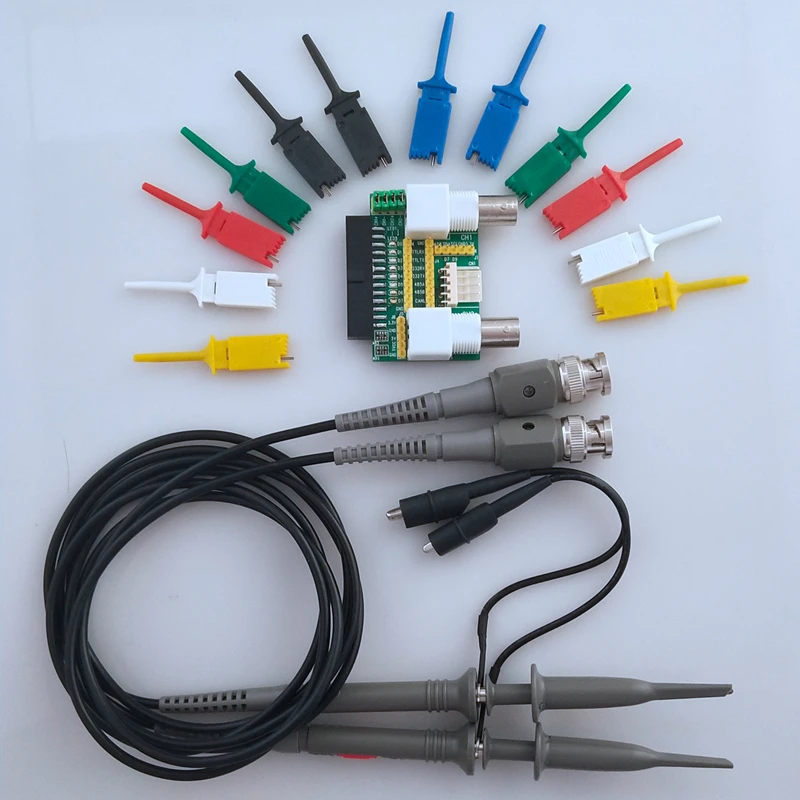

Список доставки: (стандартная конфигурация + зажим датчика + плата адаптера)
1. H7-TOOL хост
2. USB кабель для печати (источник питания плюс связь)
3. Несколько высококачественных силиконовых проводов DuPont
4. Сетевой кабель
5. Линия измерения температуры NTC

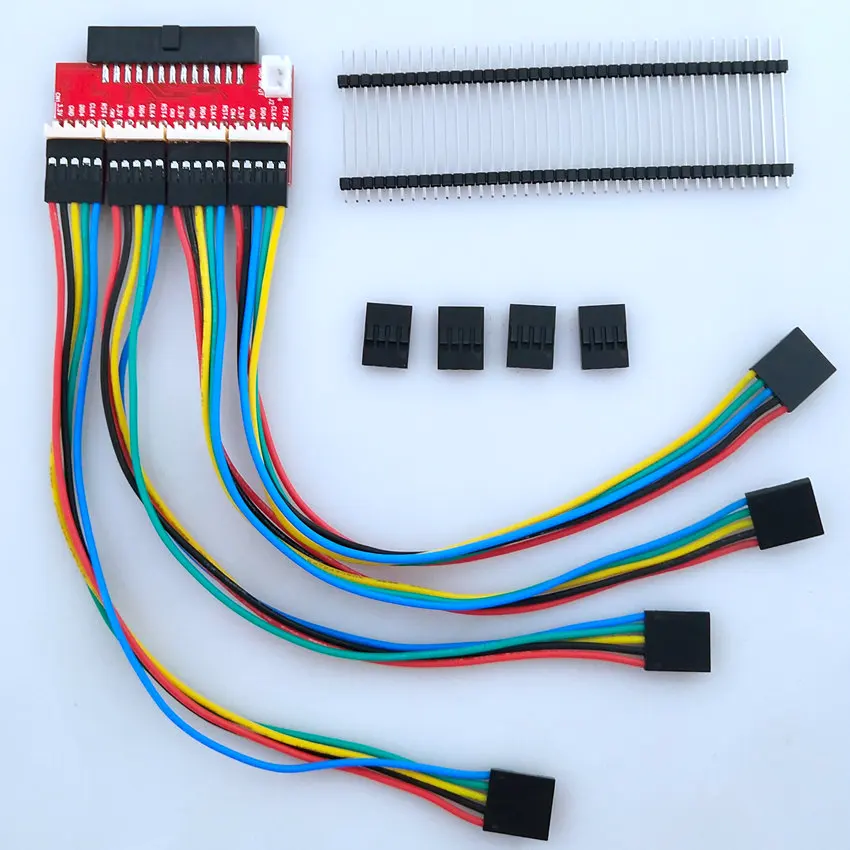

6. Плата адаптера (с индикатором состояния уровня D7-D0, штепсельной вилкой BNC)
7. Стандартный пробник осциллографа
8. Несколько клипов логического анализатора
