Последнее обновление: 28.09.2024
Описание:

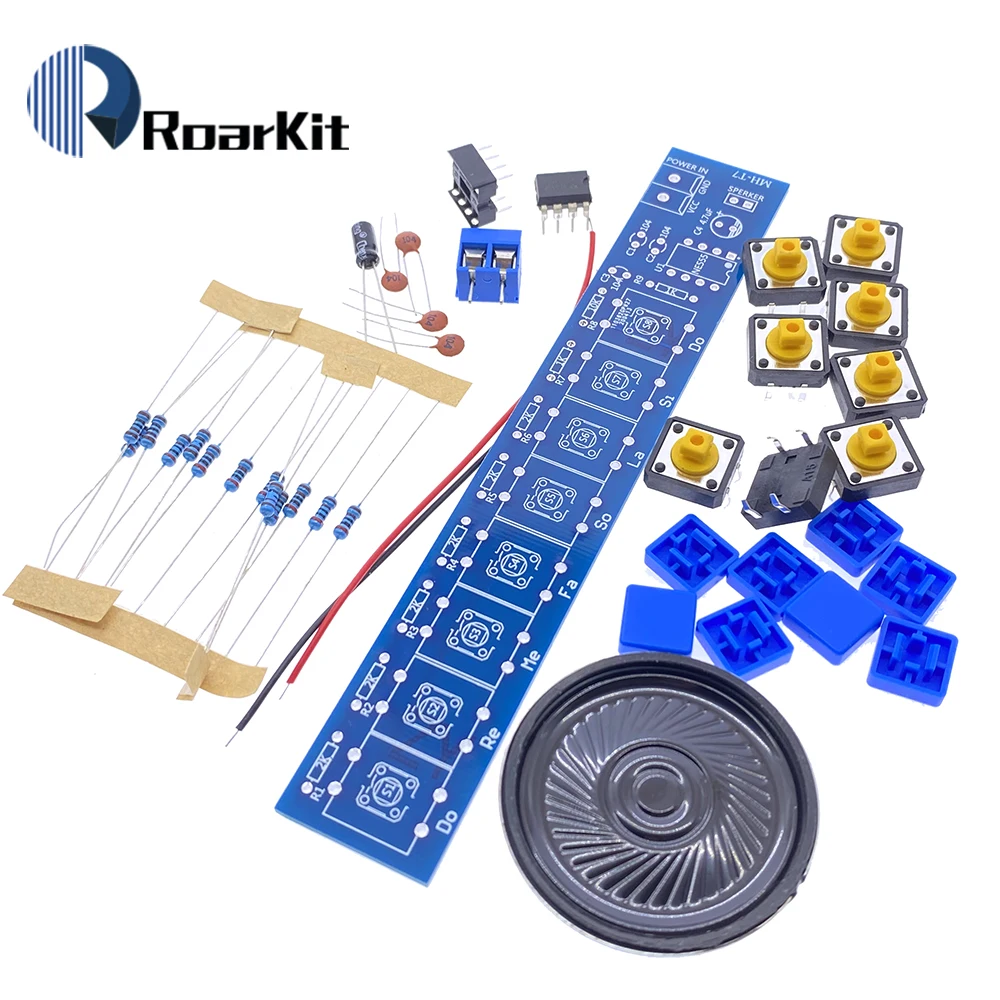

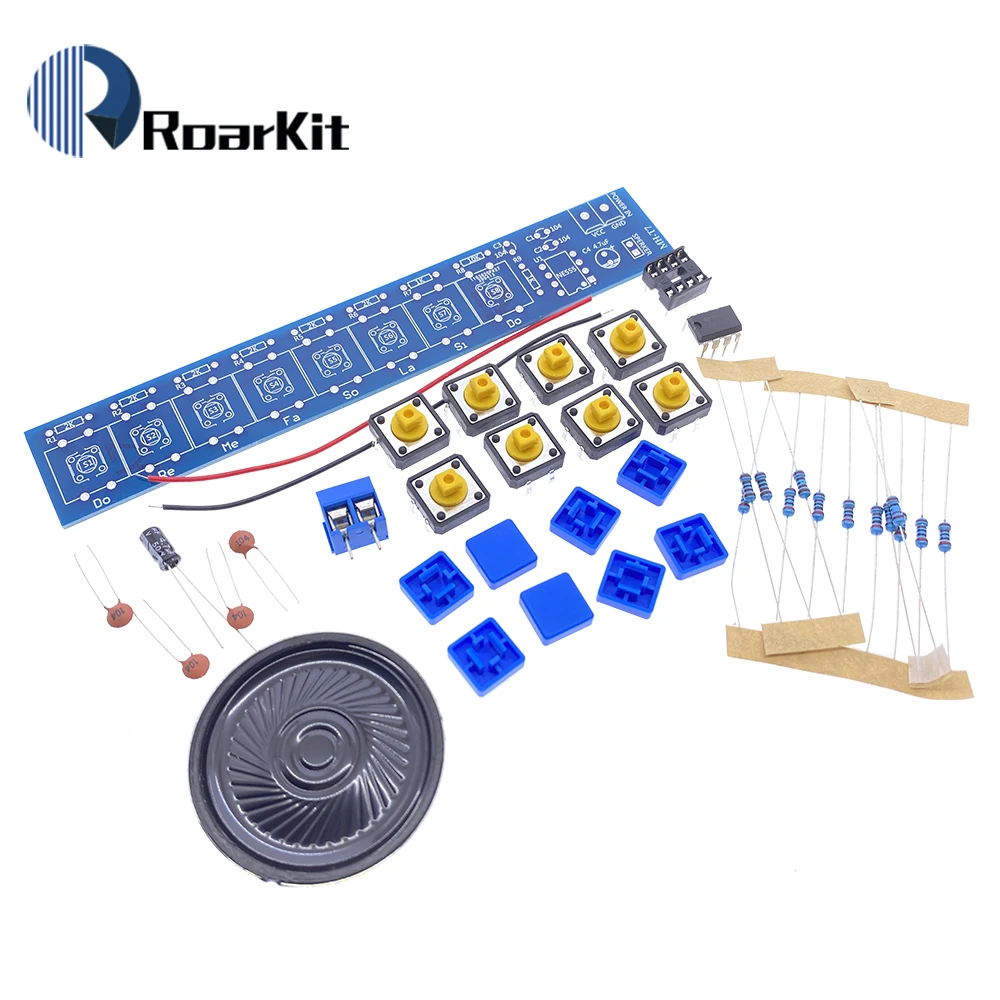

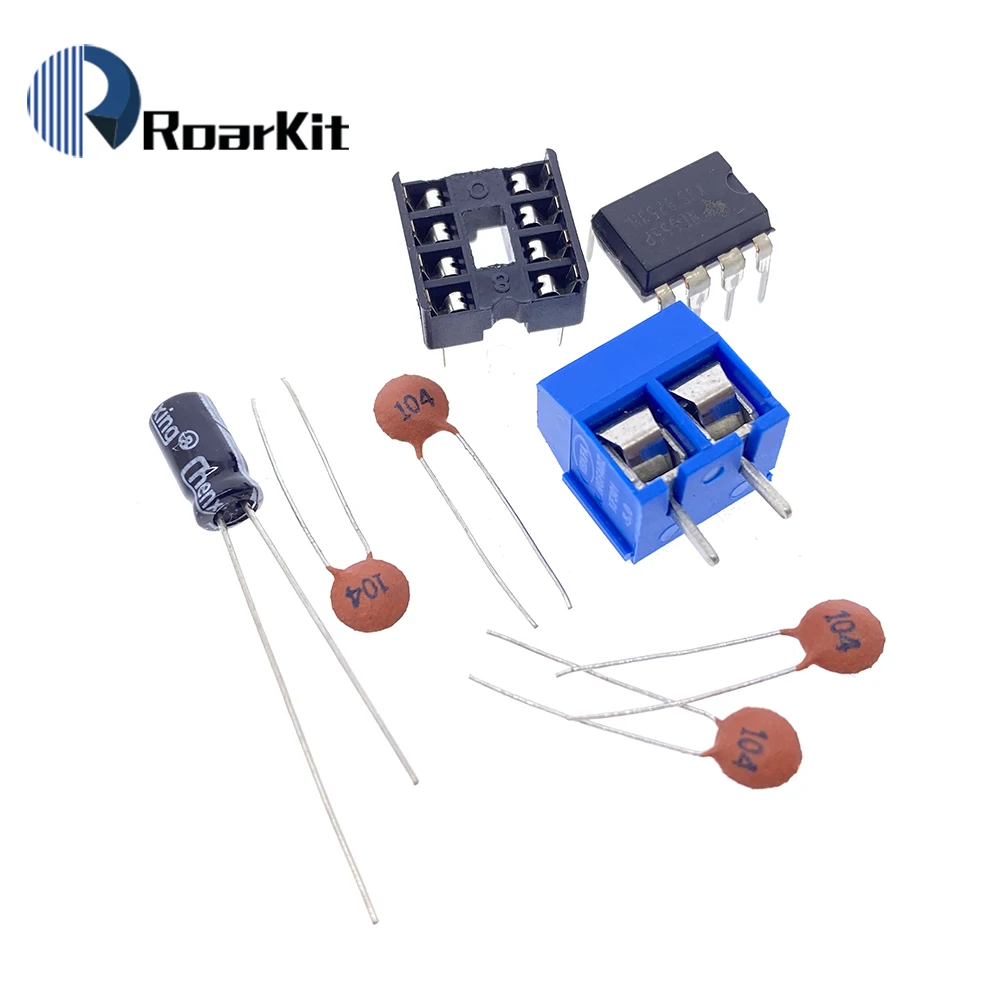

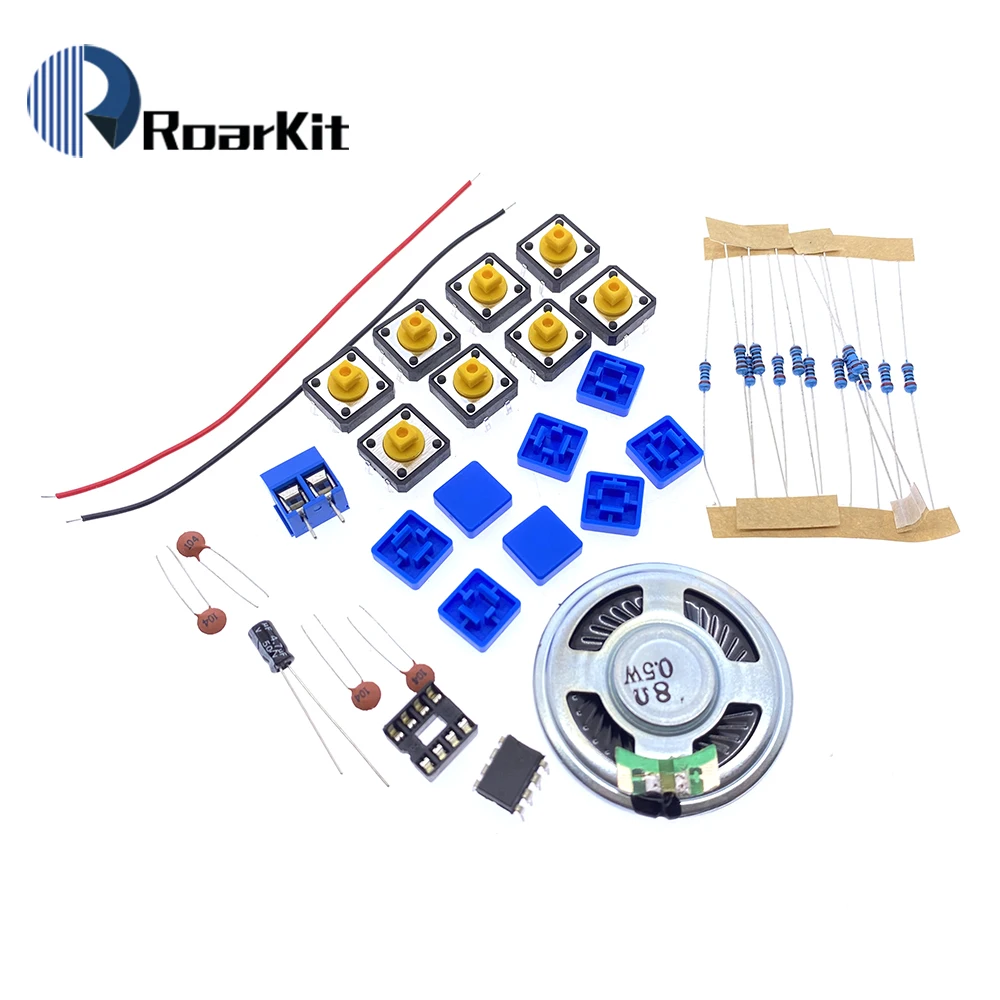

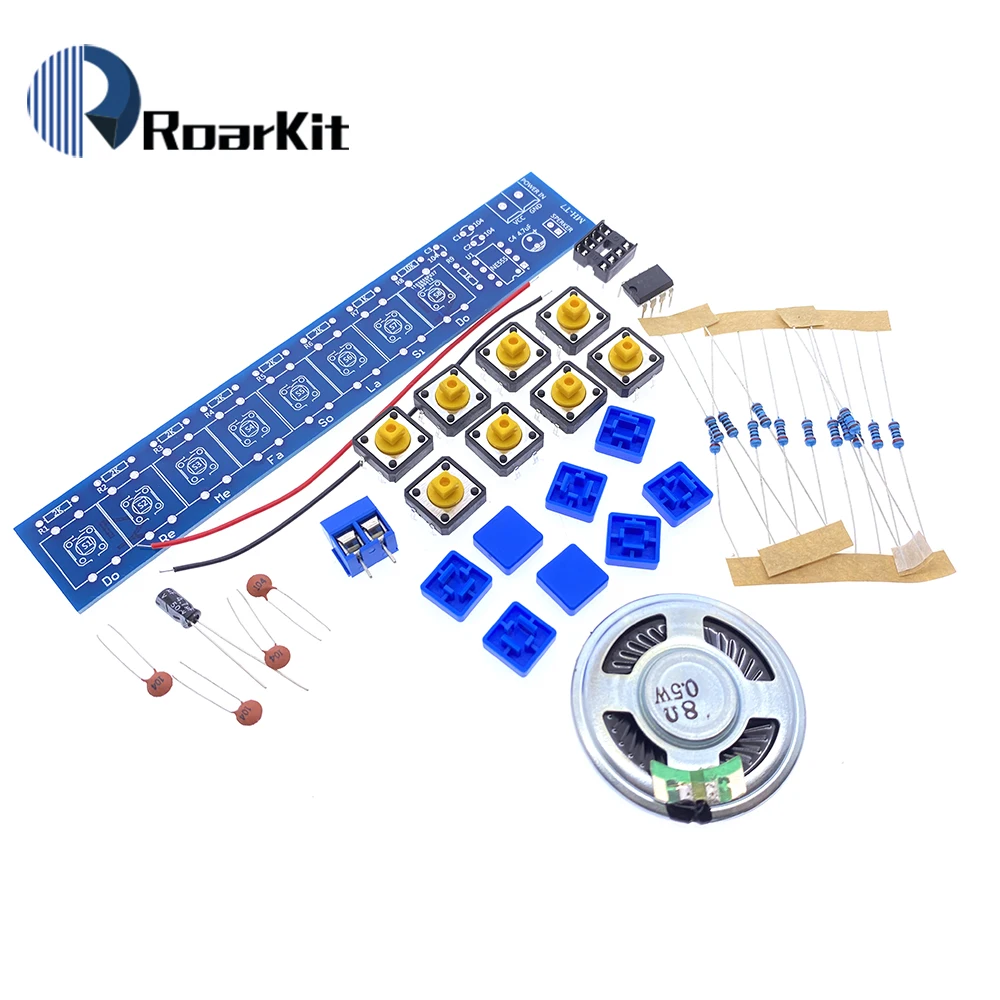

Примечание: Этот модуль представляет собой набор для самостоятельной сборки, а не готовый продукт.
Особенности:

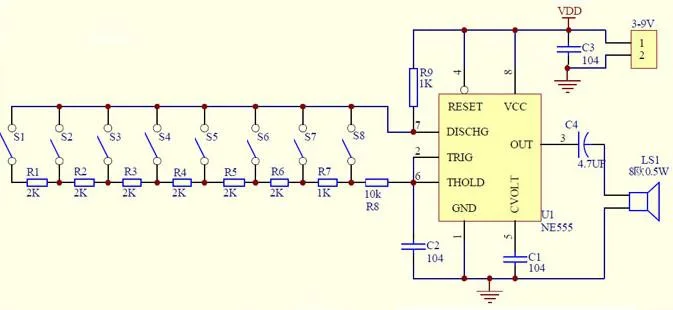

Масштаб этой цепи может издавать разные звуки, а разные клавиши соответствуют разным шкалам. Электронная клавиатура воспроизводится нажатием разных клавиш пальцами для создания разных весов. Принцип заключается в том, что цепь NE555 подключена к осциллятору, а ее частота колебаний определяется сопротивлением цепи (R1-R10), благодаря чему разные клавиши могут издавать разные звуки. Преимущества этой цепи: простая и практичная, низкое энергопотребление, цепь управляется интегральными схемами, состоящими из нескольких частей, а цепь проста и проста в понимании, что позволяет нам углубить наше понимание принципов цепи в процессе отладки.
Резисторы R2-R9-выбор частоты колебаний. Они и резистор R1, конденсатор C2 и NE555 составляют 9 различных частоты колебаний. Сигнал выбора частоты управляется кнопочным переключателем S1-S8, а аудиовыход NE555 будет издавать громкий звук на динамике SP. Во время работы нажмите клавиши, и клавиатура издаст непрерывный громкий звук. Если вы последовательно нажимаете разные переключатели, вы можете попробовать красивую музыку.

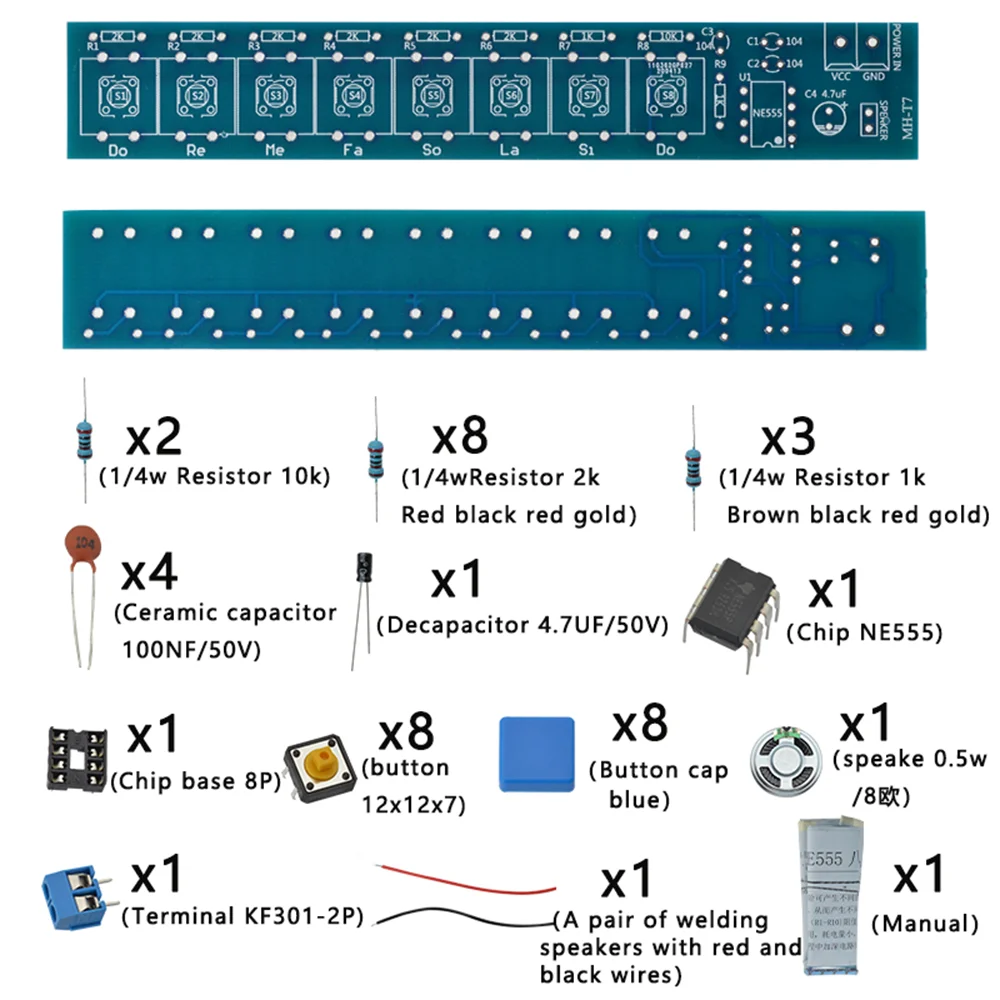

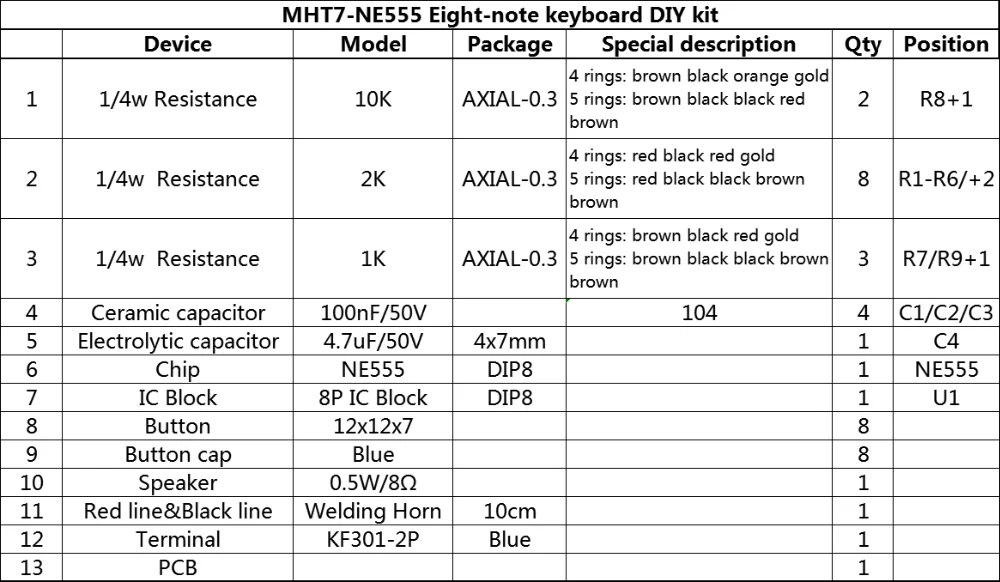

1. Избегайте неправильной сварки сопротивления, обратите внимание на маркировку на плате и обратите особое внимание на сопротивление 1K и 10K, чтобы не путать.
2. Избегайте обратной сварки положительных и отрицательных электродов электролитического конденсатора, а также обратите внимание на длинную ножку в качестве положительного электрода.
3. Избегайте вставки чипа назад и обратите внимание на направление насечки чипа, соответствующее отмеченному насечку на плате.

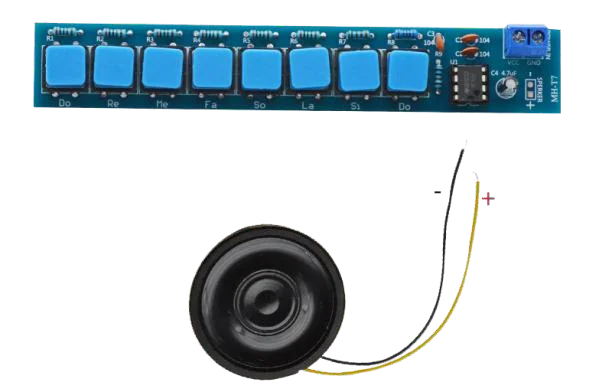

4. Избегайте обратного подключения динамика. Один конец соответствующего Красного провода подключен к положительному полюсу динамика, другой конец подключен к положительному полюсу паяльного соединения динамика, черный провод подключен к отрицательному полюсу динамика, а другой конец-к отрицательному полюсу паяного соединения динамика. Интерфейс динамика на печатной плате близок к синей клемме. Это отрицательный электрод. 5. Избегайте обратного подключения источника питания. Правильным способом подключения является подключение VCC к положительному полюсу и GND к отрицательному полюсу. Для обеспечения громкого звука напряжение источника питания должно быть 5 в постоянного тока.
