IFlight двигатель iPower GM3506 бесщеточный карданный мотор с AS5048A аналого-цифровой преобразовательАлюминий чехол для 3 оси для стабилизации системы

Описание:

Какая технология кодирования в бесщеточной системе управления карданного шарнира?

3 оси для стабилизации системы, что зависит как для активного отдыха с приводом от двигателя компоненты и пассивный инерционная стабилизации. Пассивная стабилизация зависит от принципов инерции (склонность объекта сопротивляться изменению его движения) и требует, чтобы камера хорошо сбалансирована в осях панорамирования, наклона и рулона. Активная стабилизация относится к приемам использования датчиков для измерения панорамирования камеры, наклона и движения рулона и предотвращения этих движений с помощью моторов, прикрепленных к 3 осям.

Особенности:

Легко сделать настройку карданного шарнира, больше не нужно делать большую калибровку.

Энергосбережение, в 5 раз дольше, чем gimbal без системы кодирования.

Твин Имус.

Быстрый отклик, крутящий момент двигателя увеличивается мгновенно, никаких ошибок для сложного угла вращения больше.

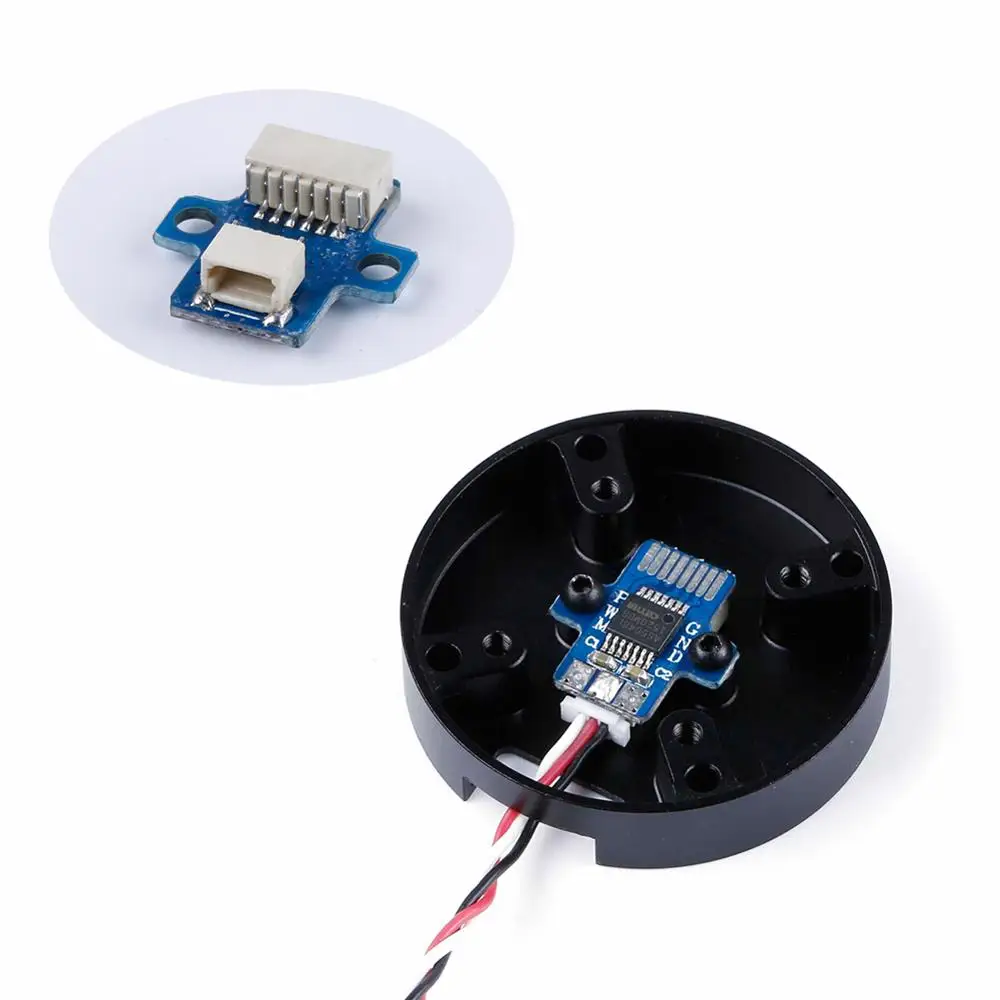

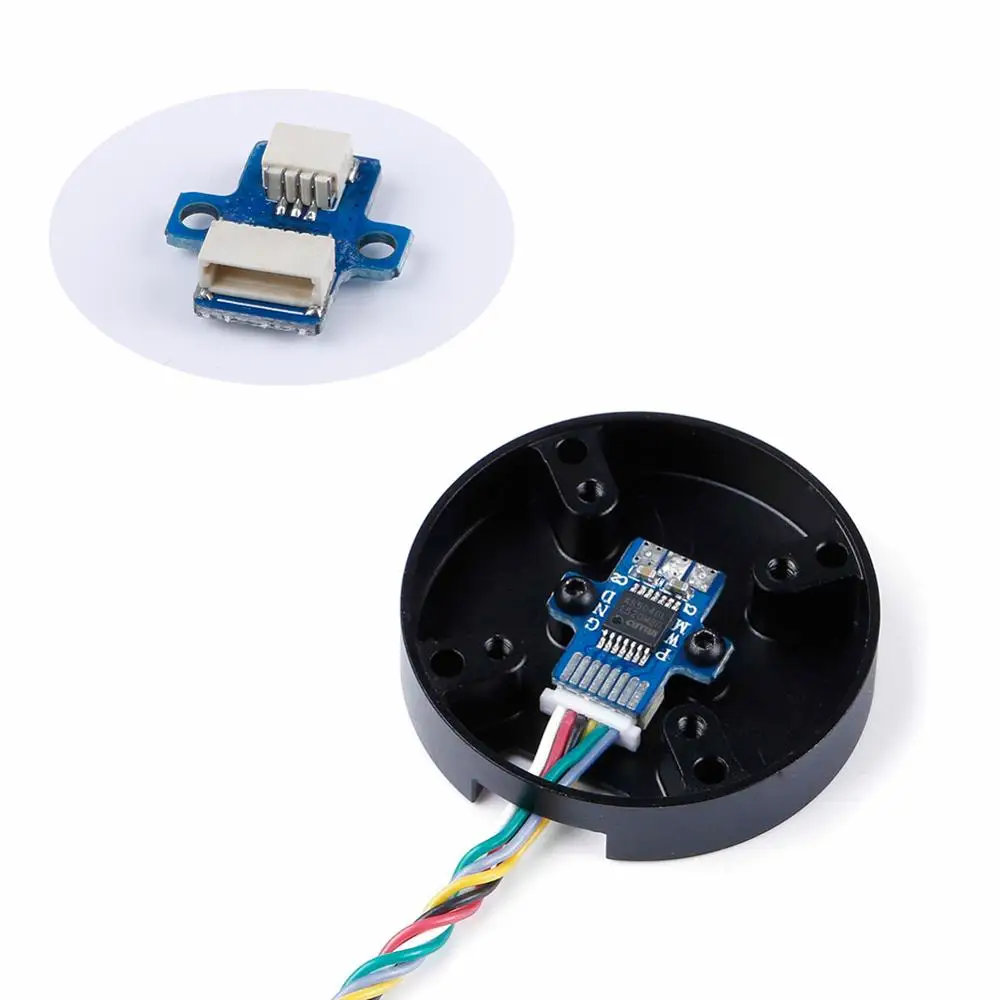

Чип кодировщика AS5048A

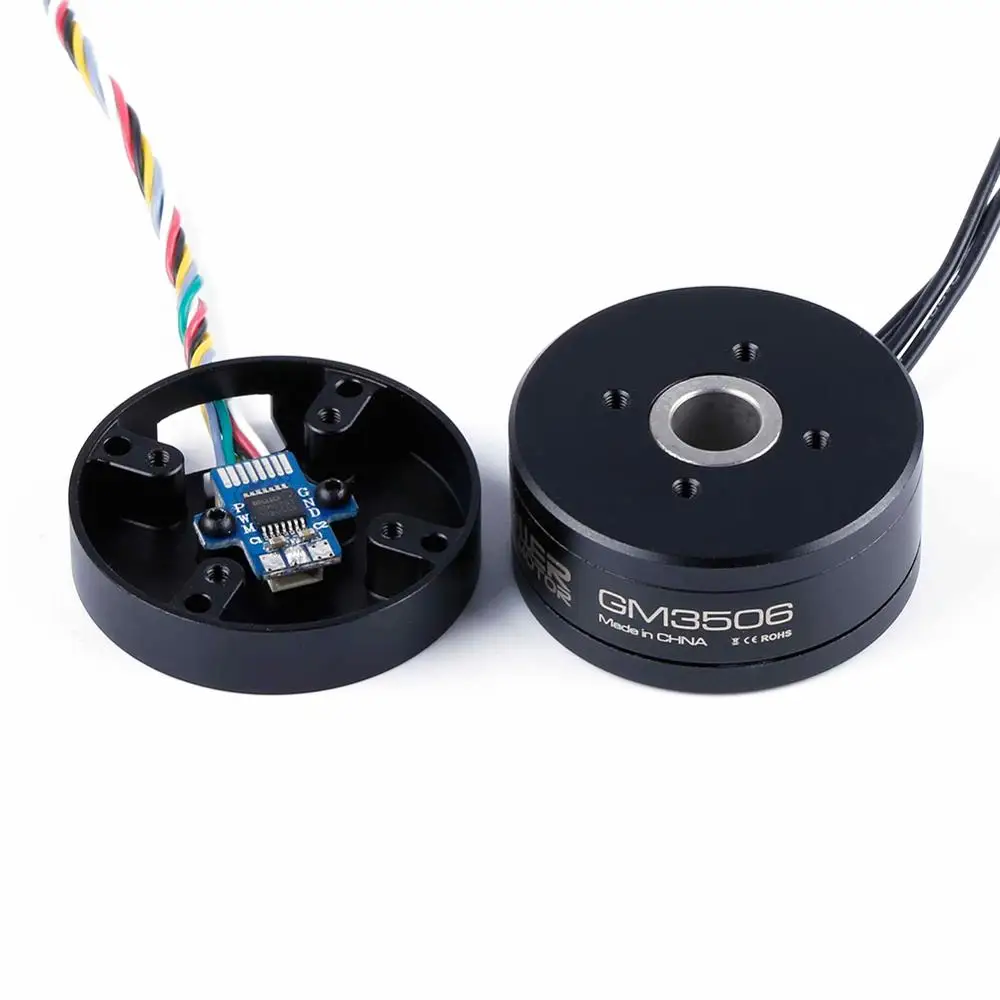

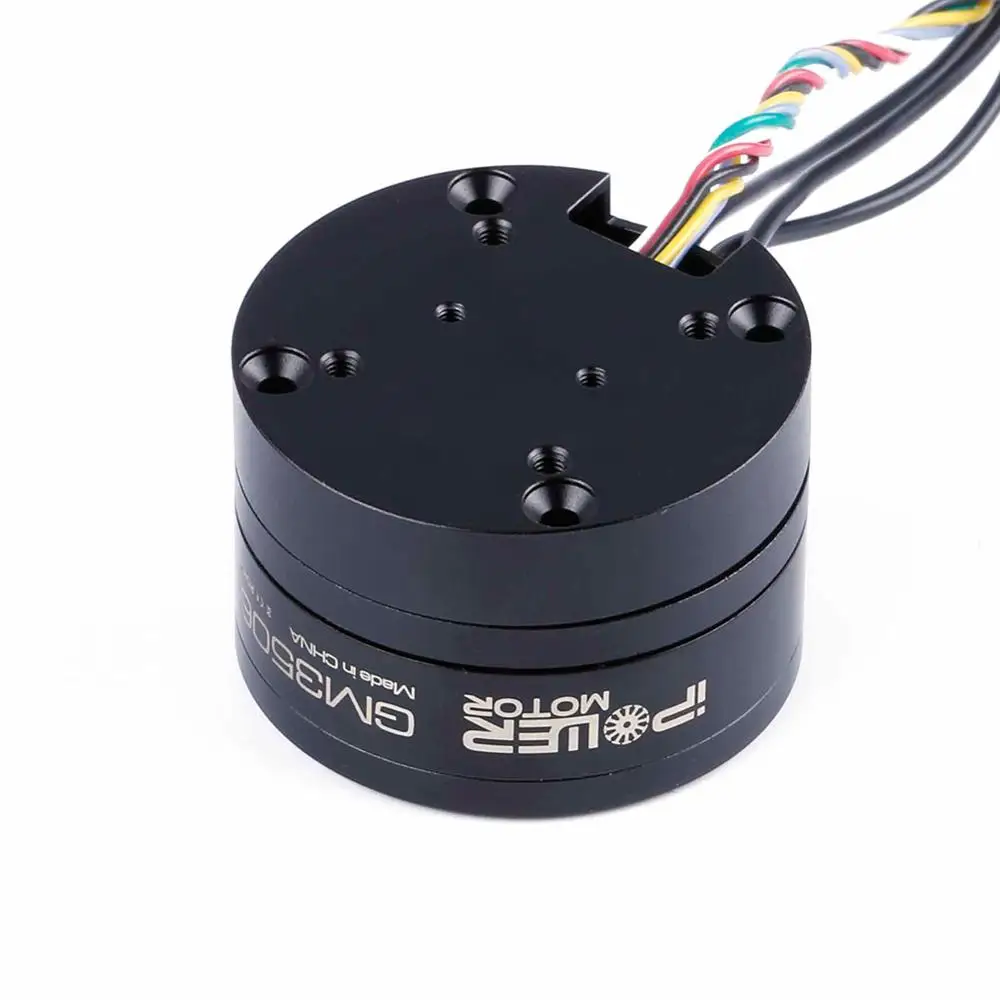

GM3506 карданный двигатель с кодером AS5048A

Двигатель серии GM35 от iPower Motors-это бесщеточный карданный двигатель для SLR и аналогичных весовых камер. Этот мотор предназначен для крупномасштабных многороторных платформ, которые хотят подъемник с зеркальными камерами Размер затрудняетесь в выборе правильного размера? Шестерни-1,5 кг/см крутящий момент. Принцип стабилизации камеры с использованием бесщеточных двигателей прямого привода, на самом деле, карданный шарнир на основе двигателей BLDC очень похож на обычный карданный шарнир на основе хобби сервопривода.

Кодеры-это специальные датчики, которые добавляются к каждому бесщеточному двигателю стабилизатора карданного шарнира, что позволяет системе более точно отслеживать положение двигателя для повышения стабильности, что, в свою очередь, также повышает эффективность батареи.

Характеристики:

Номер модели : GM3506 w/ AS5048A кодировщик

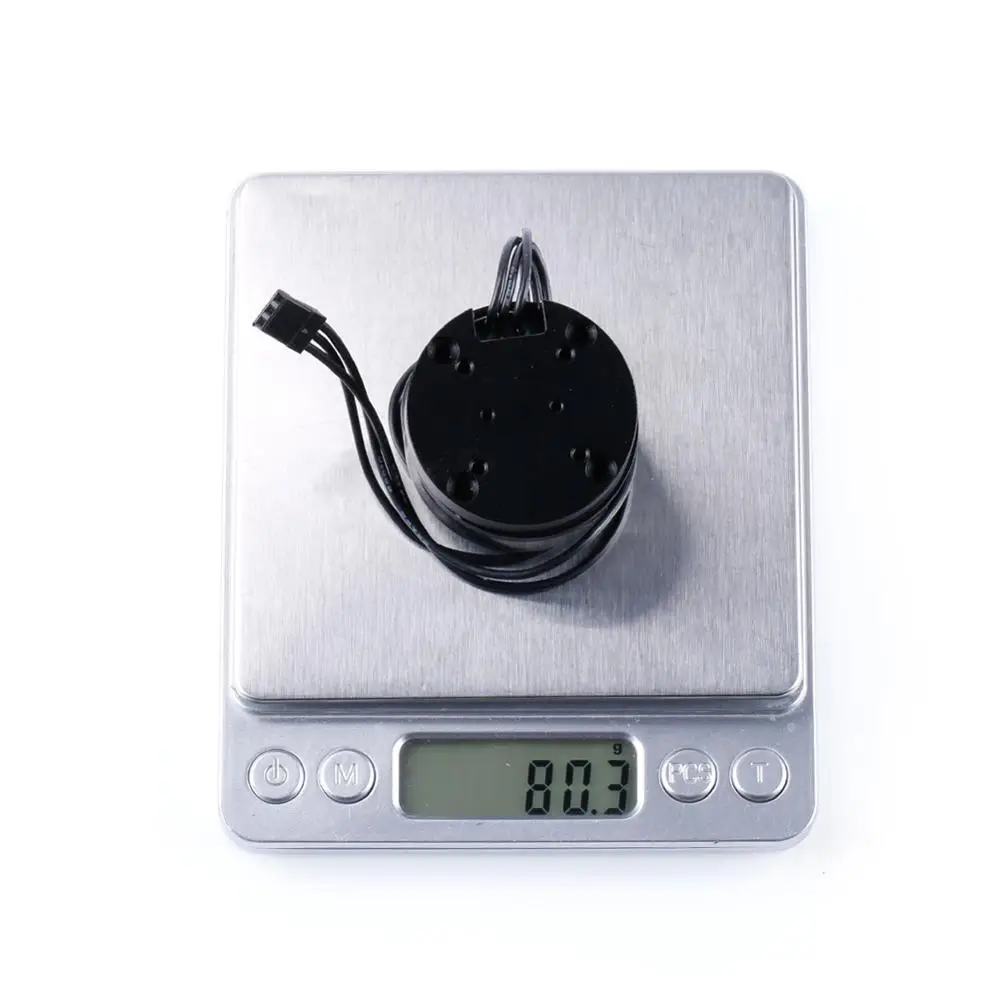

Вес: 80,3 г

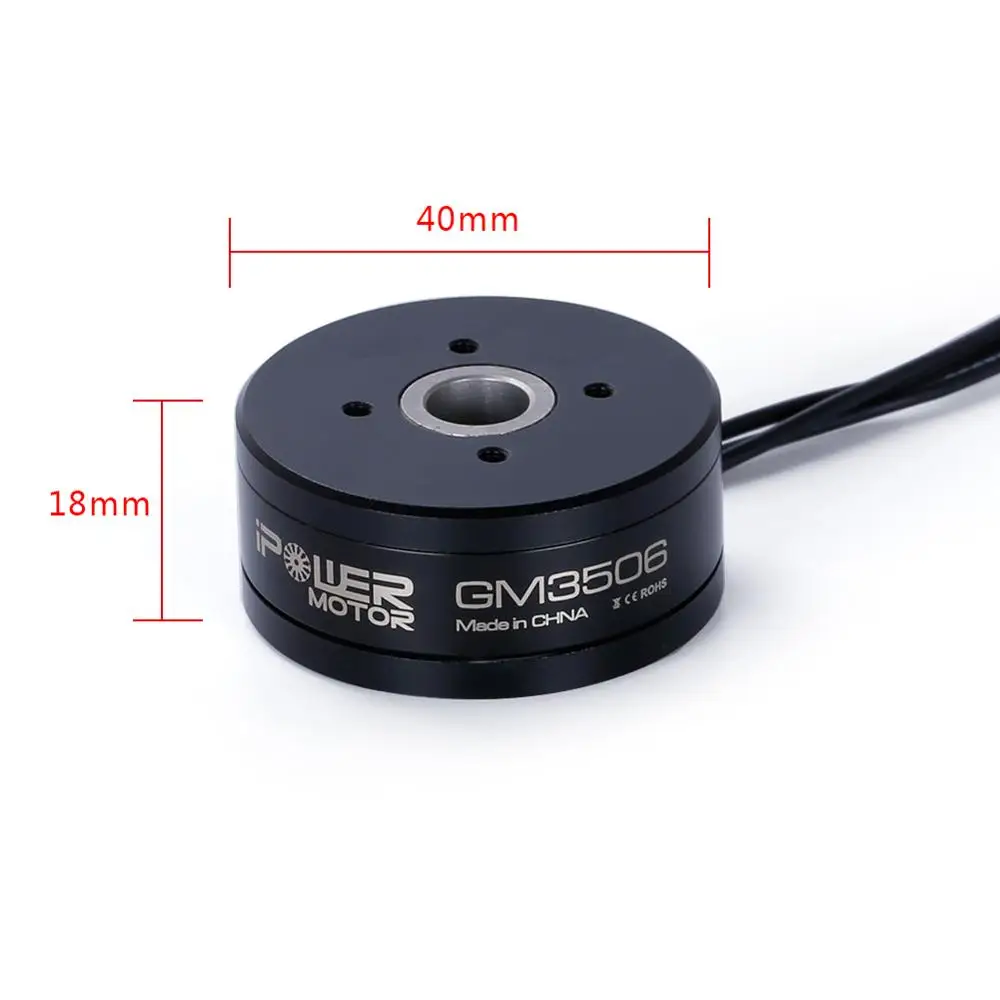

Размеры мотора: 40x17.8 мм

Размеры статора: 35x6 мм

Медная проволока (OD): 0,21 мм

Конфигурация: 12N14P

Сопротивление: 5,57Ω ± 5%

Предварительно раненные: с 130 поворотами, 3,17 мм вал

Диапазон камеры: 200-500 г

Напряжение: 12 В

Ток: 1A

Об/мин: 2149 ~ 2375

Крутящий момент: 600-1000G.Cm

Посылка включает в себя:

1 x GM3506 с AS5048A энкодер
