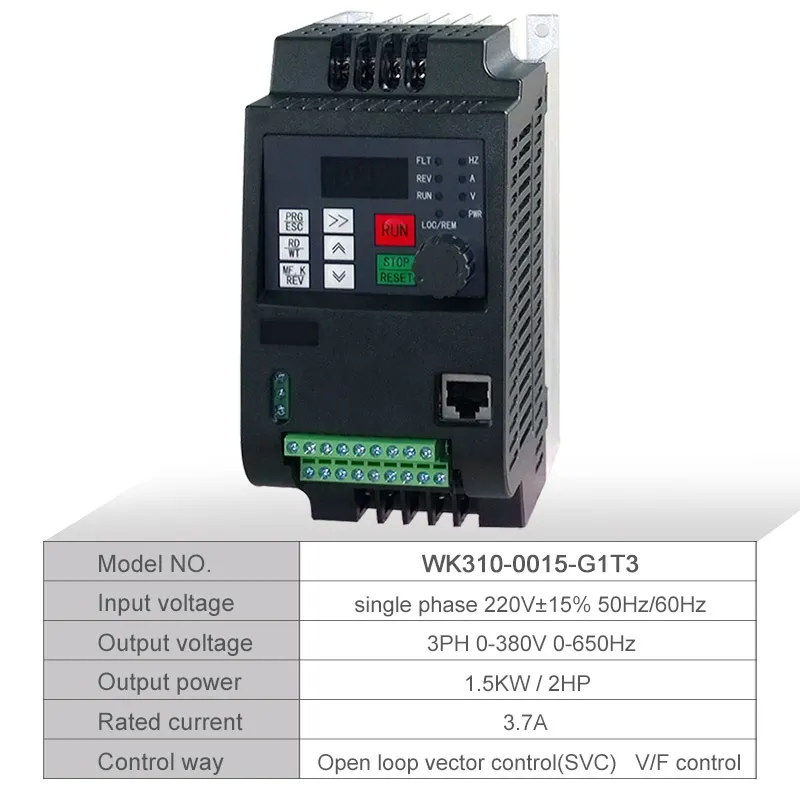

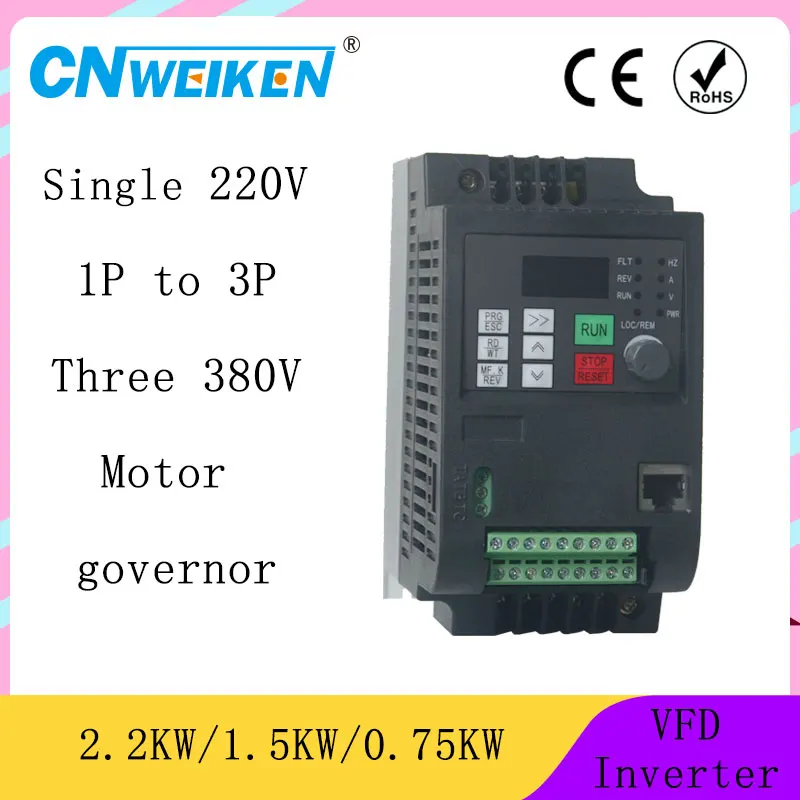

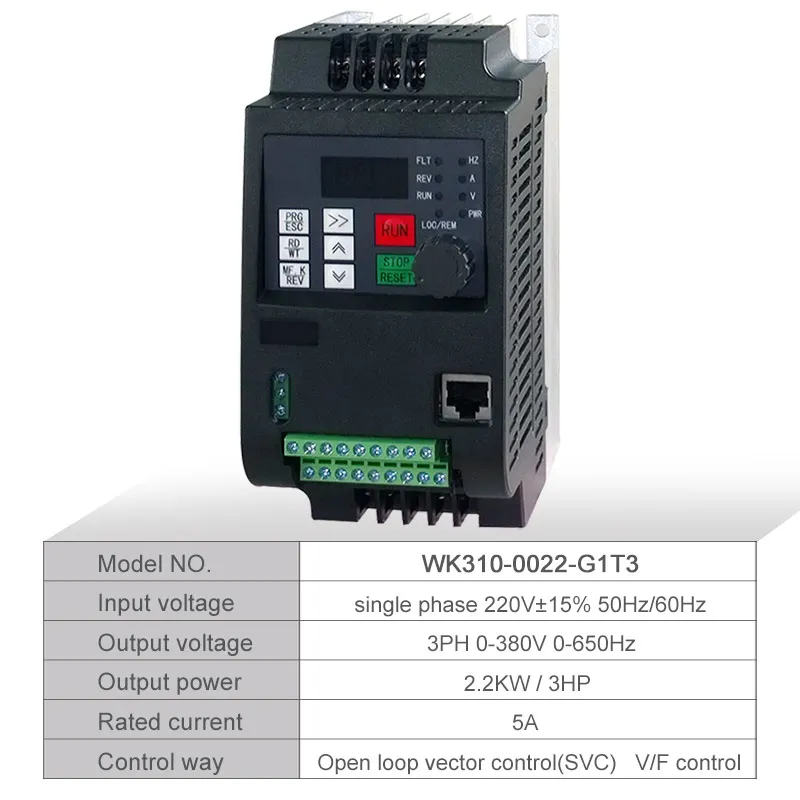

1 фаза 220 кВт 380 В Входной частотный инвертор трехфазный выходной в VFD Частотный преобразователь контроллер скорости двигателя Гц

Тип выбор инструкции по уходу за изделием

1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функцией и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой.

2. Этот преобразователь частоты не может управлять другими типами нагрузки, за исключением индуктивной нагрузки, такой как двигатель. Пожалуйста, обратите особое внимание на это при покупке.

3. Емкость перегрузки 220 В до 380 В преобразователь частоты мала. Пожалуйста, выберите как минимум один более высокий уровень мощности. Когда нагрузка очень большая (например, гидравлический насос зубчатого насоса) или есть блокирующее состояние, пожалуйста, выберите внимательно.

4. Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

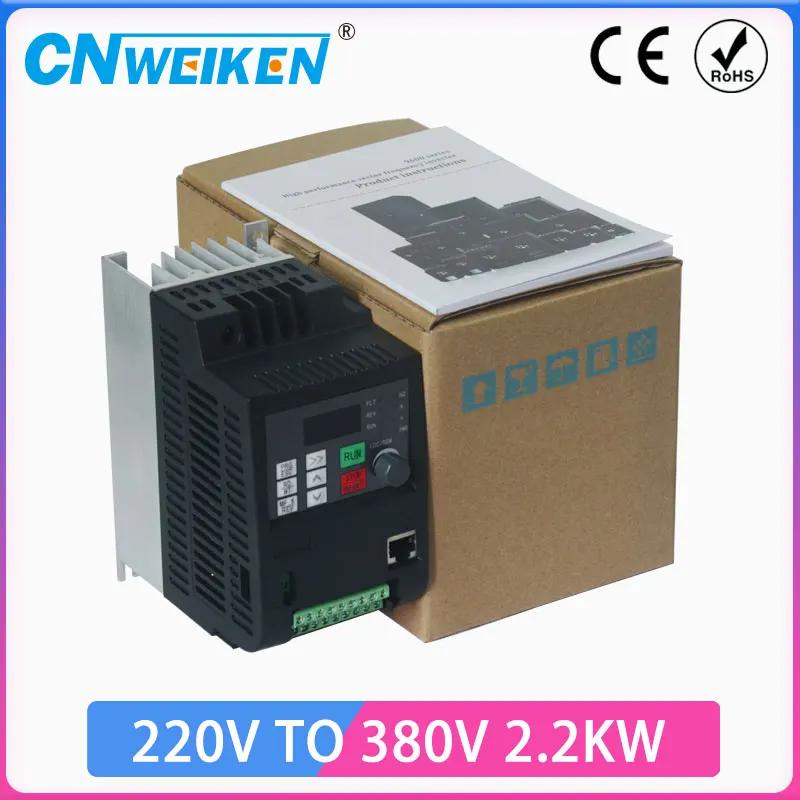

Комплект поставки:

Машина * 1, обтекаемая Версия руководства продукта * 1 (включая гарантийный талон), линия расширения * 1 (введение клавиатуры, необходимо приобрести отдельно), сертификат сертификации продукта * 1

Дополнительное Примечание:

A.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно

B. Если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного руководства.

Преобразователь частоты 220 В до 380 В предназначен для решения проблемы, что двигатель электрического оборудования 380 В трехфазный, но нет трехфазного питания 380 В вокруг него, но только в том случае, 220V однофазный источника питания. Конкретное решение может сослаться на следующие предложения:

A. Если трехфазный двигатель 380V сам по себе является звездным соединением, его можно изменить на треугольное соединение. В это время двигатель становится трехфазным электродвигателем 220 В, используя наш преобразователь 220 В для преобразования однофазного 220 В в Трехфазный 220 в, тот же уровень мощности выбор может решить проблему (220 В конвертер покупка может нажать на эту ссылку);

B. Если трехфазный двигатель 380V сам по себе является треугольным соединением, его нельзя решить, изменив его метод подключения. Мы должны использовать наш конвертер 220 В-380 В для решения проблемы и обратить внимание на выбор.

C. Идентификация соединений двигателя может быть указана на следующем рисунке:

Figure1-это мотор, соединенный со звездой.

Рис. 2-Треугольный Соединительный мотор.

R, T являются входными клеммами преобразователя частоты 220 В питания;

U, V и W являются выходными клеммами преобразователя частоты, Соединенным с трехфазным двигателем переменного тока.

● Входные и выходные характеристики

Диапазон входного напряжения: 220 В ± 15%

Диапазон входных частот: 47 ~ 63 Гц

Диапазон выходного напряжения: 0 ~ Номинальное входное напряжение

Диапазон выходной частоты: 0 ~ 650 Гц

● Периферийный интерфейс Особенности

Программируемый цифровой вход: 4 входа

Программируемый аналоговый вход: AI1: 0 ~ 10 в вход, AI2: 0 ~ + 5 В или панель потенциометра вход

Выход открытого коллектора: 1 выход

Релейный выход: 1 выход

Аналоговый выход: 1 выход, опционально 4 ~ 20 мА или 0 ~ 10 в

● Технические характеристики Характеристики

Управление: pg-бесплатный Векторный контроль, V/F контроль

Пусковой крутящий момент: без векторное управление: 0,5 Гц/150% (SVC)

Соотношение скорости: без PG векторное управление: 1: 100

Точность контроля скорости: векторное управление PG: ± 0.5% от максимальной скорости

Несущая частота: 0,5 k ~ 15,0 кГц

● Особенности

Режим настройки частоты: Цифровая настройка, аналоговая Настройка, серийная Настройка связи, многоскоростная, PID Настройка.

ПИД-регулятор функция

Мульти-функция контроля скорости: 8-Управление скоростью

Частоту качания функция управления

Мгновенное отключение питания без функции остановки

Функция клавиш REV / JOG: пользовательские многофункциональные клавиши быстрого доступа

Функция автоматической регулировки напряжения: Когда напряжение сети изменяется, выходное напряжение может автоматически поддерживаться постоянно

Обеспечивает до 25 видов защиты от неисправностей: перегрузки по току, перенапряжения, перенапряжения, перегрева, потери фаз, перегрузки и другой защиты.

● Схема подключения клеммы управления
