Ip5332, Поддержка двунаправленной быстрой зарядки pd3.0 и других протоколов, периферийный компактный мобильный источник питания SOC
1. Обзор:
Ip5332-это интегрированный протокол быстрой зарядки qc2.0 / qc3.0, FCP / AFC I/O, Выходной протокол быстрой зарядки SFCP, Выходной протокол быстрой зарядки MTK PE + 1,1 и 2,0, протокол ввода-вывода USB C / pd2.0/pd3.0, Выходной протокол USB cpd3.0 PPS, совместим с bc1.2/apple/samsung мобильный телефон, Синхронный преобразователь вверх/вниз, управление зарядкой литиевой батареи, индикация заряда аккумулятора и другое многофункциональное управление питанием SOC обеспечивает полное решение для быстрой зарядки мобильного источника питания. Он может поддерживать одновременно USB a, USB B и USB C. Любой USB-порт поддерживает быструю зарядку. Когда два выходных порта используются одновременно, поддерживается только 5 В.
Ip5332 хорошо интегрирован и имеет богатые функции. Для реализации понижающей и повышающей функции требуется только один индуктор. В применении требуется всего несколько периферийных устройств, что эффективно уменьшает Габариты общей схемы и снижает стоимость Бом.
Система повышения синхронного переключателя ip5332 обеспечивает максимальную выходную мощность 18 Вт. Даже когда напряжение батареи низкое, выходная мощность 18 Вт может поддерживать КПД более 90%. Когда он будет пуст, он автоматически войдет в спящее состояние.
Система зарядки с синхронным переключателем Ip5332 обеспечивает зарядный ток до 5,0 А. Встроенная температура ИС, Температура аккумулятора и цикл управления входным напряжением, интеллектуальное регулирование зарядного тока.
Ip5332 имеет встроенный протокол USB C и pd2.0/pd3.0.
Ip5332 имеет встроенный 14-битный АЦП, который может точно измерять напряжение и ток батареи и может получить доступ к данным АЦП через I2C. Ip5332 имеет встроенный метод расчета мощности, который позволяет точно получать информацию о заряде батареи. Кривая заряда аккумулятора может быть настроена для точного отображения заряда аккумулятора.
Ip5332 поддерживает 1/2/3/4 светодиодный дисплей мощности, Интеллектуальное распознавание режима отображения мощности, поддерживает функцию освещения и кнопки поддержки. Настраиваемые функции: Зарядка во время разрядки, выход pd15v, зарядка Носимых устройств и т. д.
2. Характеристики: 1
1. Поддерживает несколько USB-портов одновременно
1 выход порта USB a
1 вход порта USB B
1 порт ввода-вывода USB C
2. Спецификация быстрой зарядки
Любой порт поддерживает быструю зарядку
Встроенный Выходной протокол быстрой зарядки qc2.0 / qc3.0
Встроенный протокол быстрой зарядки FCP I / O
Встроенный протокол быстрой зарядки AFC I / O
Встроенный Выходной протокол быстрой зарядки SFCP
Встроенный протокол быстрой зарядки MTK PE + 1,1 и 2,0
Встроенный протокол USB C DRP, поддержка быстрой зарядки на входе и выходе ″
Совместимость с мобильными телефонами bc1.2, apple и Samsung
3. Протокол подачи питания USB (pd2.0 / pd3.0) встроен
Поддерживает двунаправленный Входной/Выходной протокол pd2.0
Поддержка входа/вывода pd3.0 и
Выходной протокол PPS (будет настроен)
Поддержка входа шестерни напряжения 5 В, 9 в
Поддержка выходной передачи напряжения 5 В, 9 В, 12 В
PPS поддерживает передачу выходного напряжения 5 ~ 11 В, 20 мВ/шаг
Двунаправленный протокол кодирования и декодирования этикеток (BMC) со встроенным оборудованием
Встроенный физический протокол уровня (PHY)
Интегрированное Оборудование CRC ″
Поддержка жесткого сброса
4. Характеристики зарядки
Максимальный зарядный ток клеммы аккумулятора может достигать 5,0 а ″
Адаптивное регулирование зарядного тока
Поддержка батарей 4,20 в, 4,35 в, 4,40 в, 4,50 в
5. Спецификация разряда
Выходной ток емкость: 5 В: 3,1 а 9 В: 2,0 А 12 В: 1,5 А ″
Когда синхронный переключатель разряжается 5 В, 2 А, КПД выше 95%
Компенсация линии поддержки
6. Отображение мощности
Встроенный 14-битный АЦП и измеритель мощности
Поддерживает 1/2/3/4 Светодиодный дисплей питания
Количество светодиодных индикаторов питания с интеллектуальной идентификацией
Регулируемая кривая заряда батареи, более равномерная лампа дисплея
7. Другие функции
Автоматическое обнаружение мобильный телефон вставки и вытаскивания
Индикатор состояния быстрой зарядки
Интеллектуальное определение нагрузки светильник Кая нагрузка, автоматический режим ожидания
Опорный ключ ″
Встроенный световой привод
8. Множественная защита и высокая надежность
Защита от перенапряжения и пониженного напряжения
Защита от перегрузки по току, перенапряжения и короткого замыкания на выходе
Перезаряд батареи, защита от переразряда и перегрузки по току
Защита от перегрева IC
Защита NTC от температуры заряда и разряда батареи
ESD 4 кВ, вход (включая контакт CC), Выдерживаемое Напряжение 25 в
9. Простой Бом
Встроенная коммутационная мощность
Одиночный Индуктор для зарядки и разрядки
10. Глубокая Настройка
Интерфейс I2C, гибкая и недорогая схема настройки

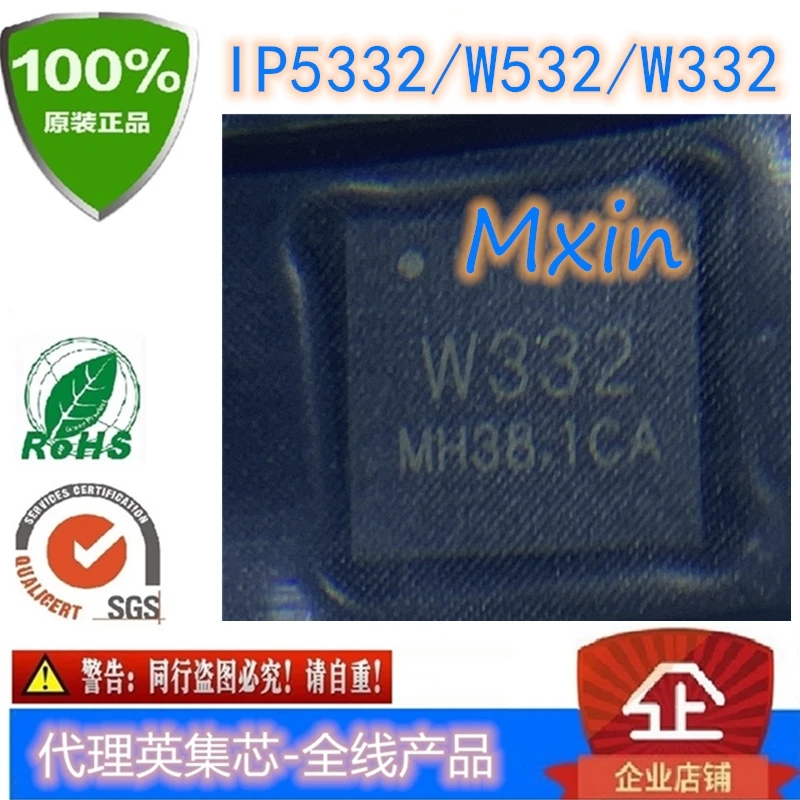

11. Характеристики посылка: 5 мм × 5 мм 0,5 Шаг qfn32
3. Продукты применения: 1
Мобильный блок питания и внешний аккумулятор
Мобильные телефоны, планшеты и другие портативные устройства
