Последнее обновление: 16.05.2022
Характеристика:
Ультра-малый размер, низкая потеря вставки, отличная селективность, высокая защита от полос, высокая мощность
Применение:
390 ~ 470 МГц (433,92 МГц, 435 МГц) предназначен для приемников передачи изображений, лабораторных и других высокоселективных приложений
Модель: FBP-433
Сопротивление: 50 Ом
Центральная частота: 433 МГц
Центральная частота пропуск частиц по уровню поверхности: <= 3,5 дБ @ 433 МГц
Полоса пропускания 3 дБ: от 390 до 470 МГц
Полоса пропускания 30 дБ: от 350 до 560 МГц
Более 50 дБ стоп-диапазонов: от постоянного тока до 250 МГц и от 1100 до 2500 МГц
Максимальная мощность переноски: 10 Вт (40 дБм)
Интерфейс: SMA-M, SMA-F

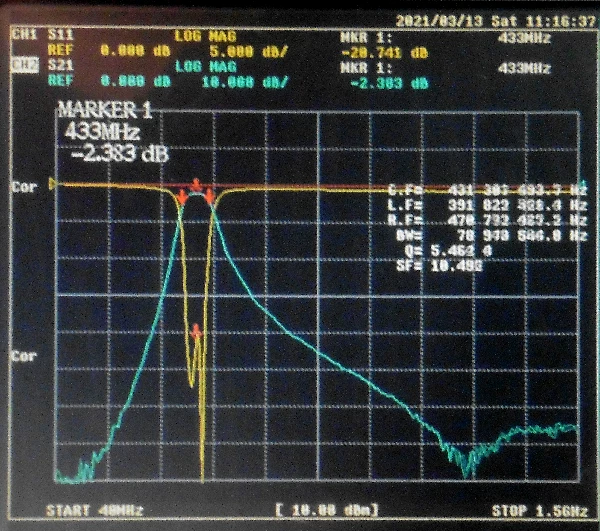

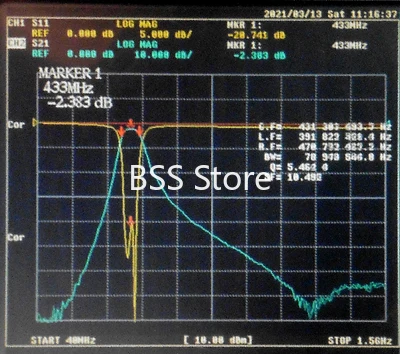

Частотная характеристика (диапазон развертки: 40-1500 МГц. Синяя линия-это потеря передачи, а вертикальная шкала-10 дБ на деление. Желтая линия-это потеря отражения, а вертикальная шкала-5 дБ на деление. Схема отмечена пропускной способностью 3 дБ):
Схема режима цепи (Примечание: оба порта короткого замыкания на землю, пожалуйста, обратите внимание при применении):

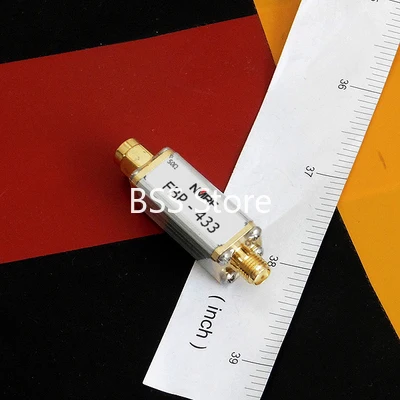

Размеры:
