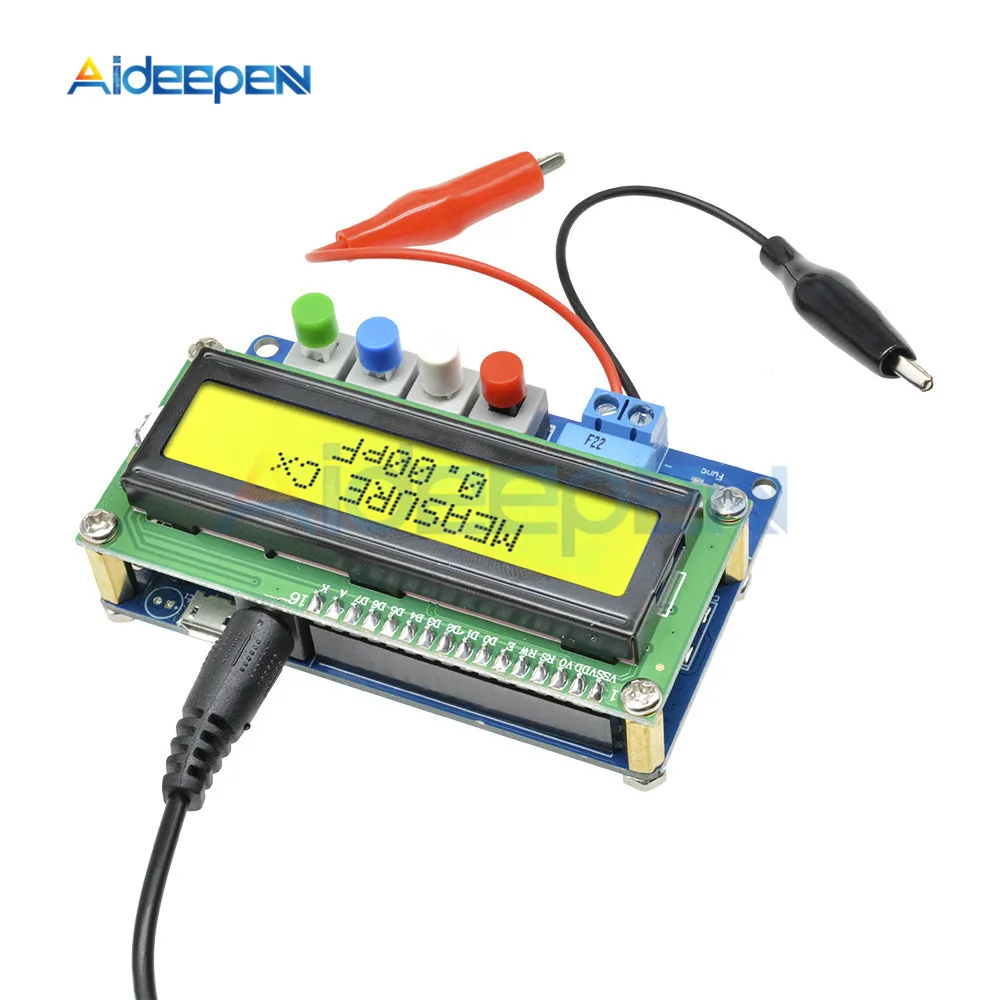

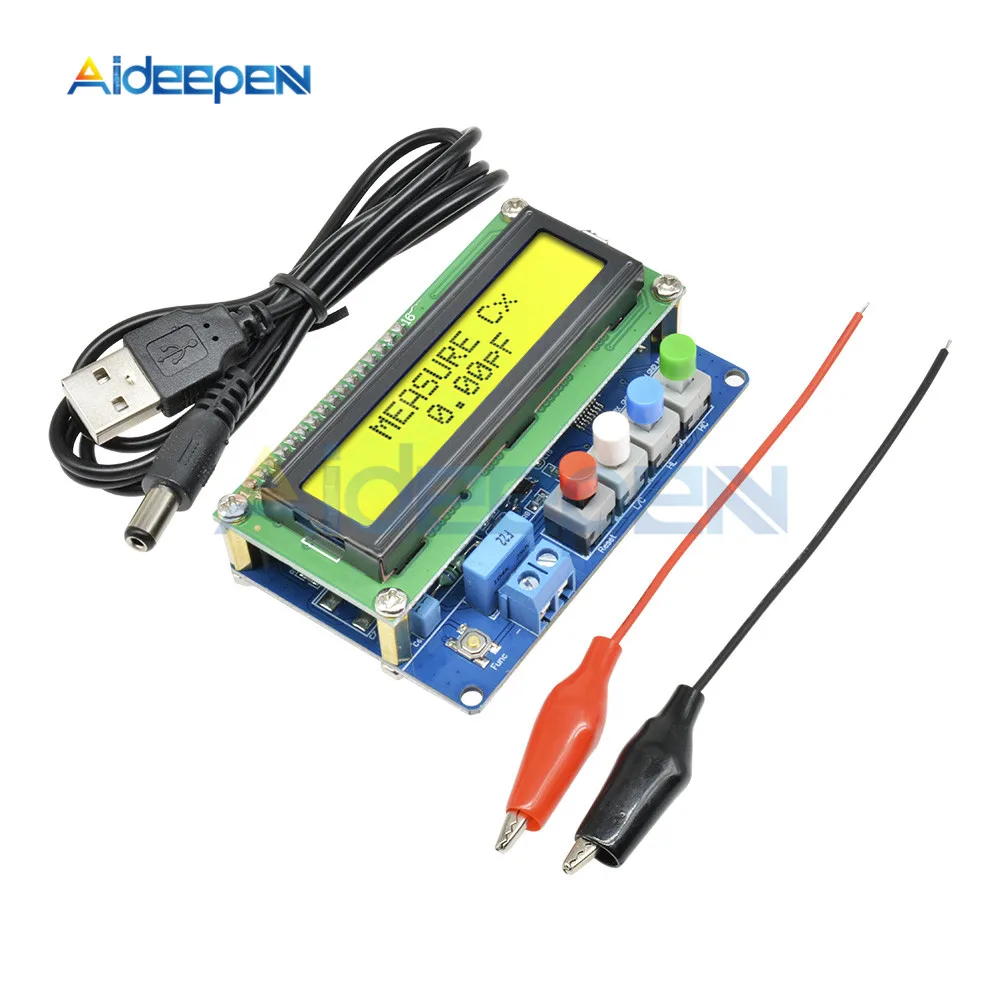

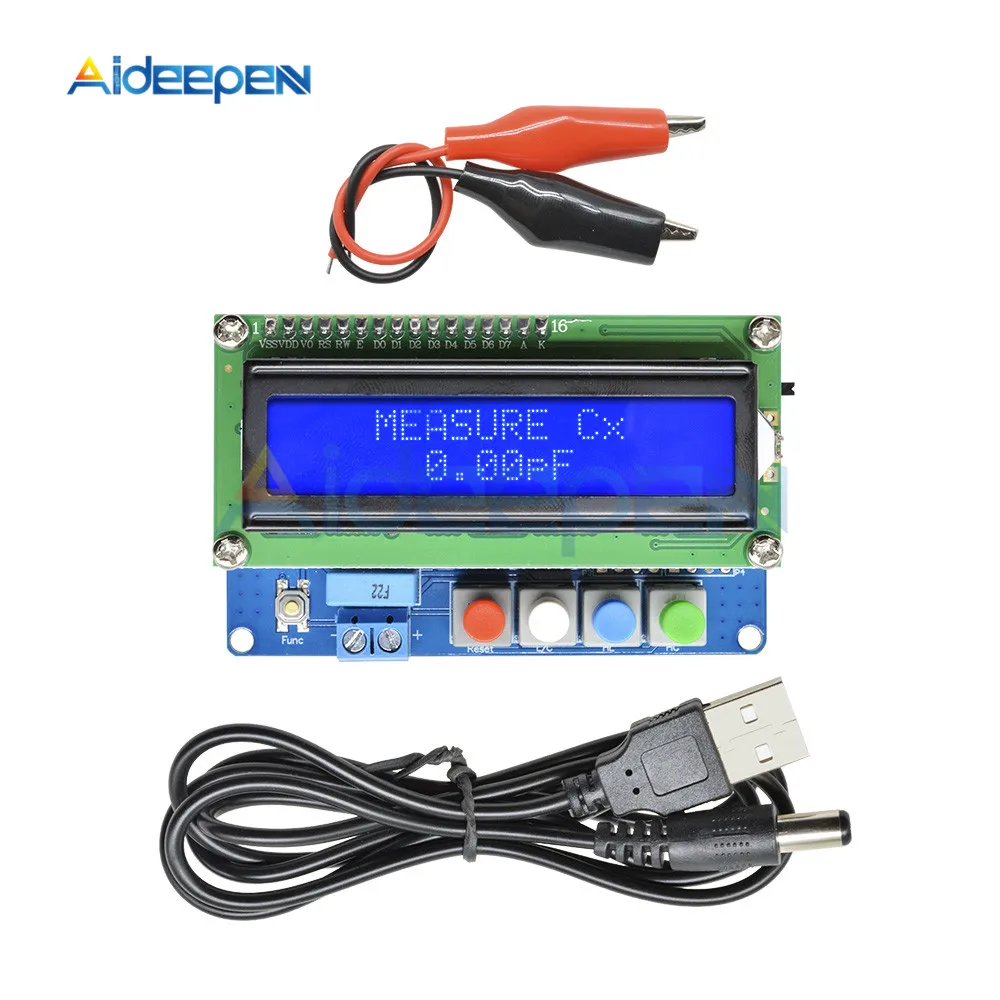

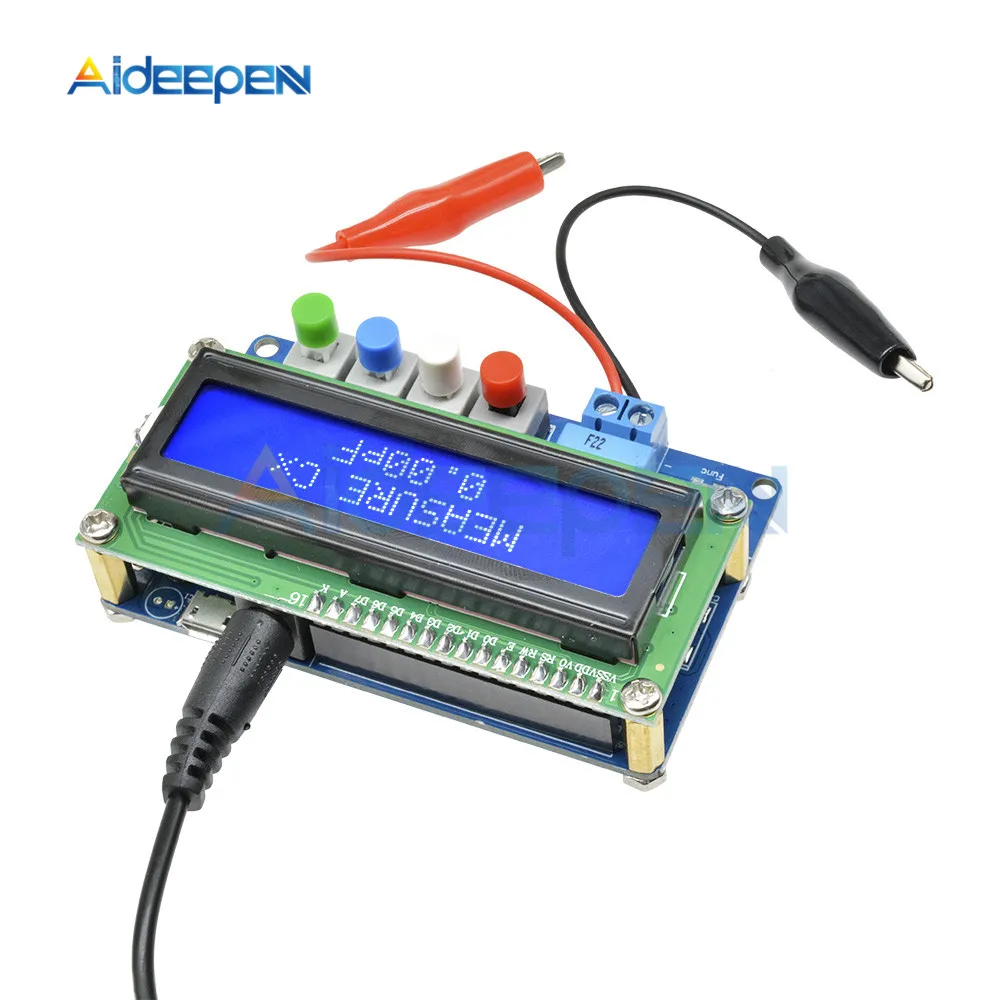

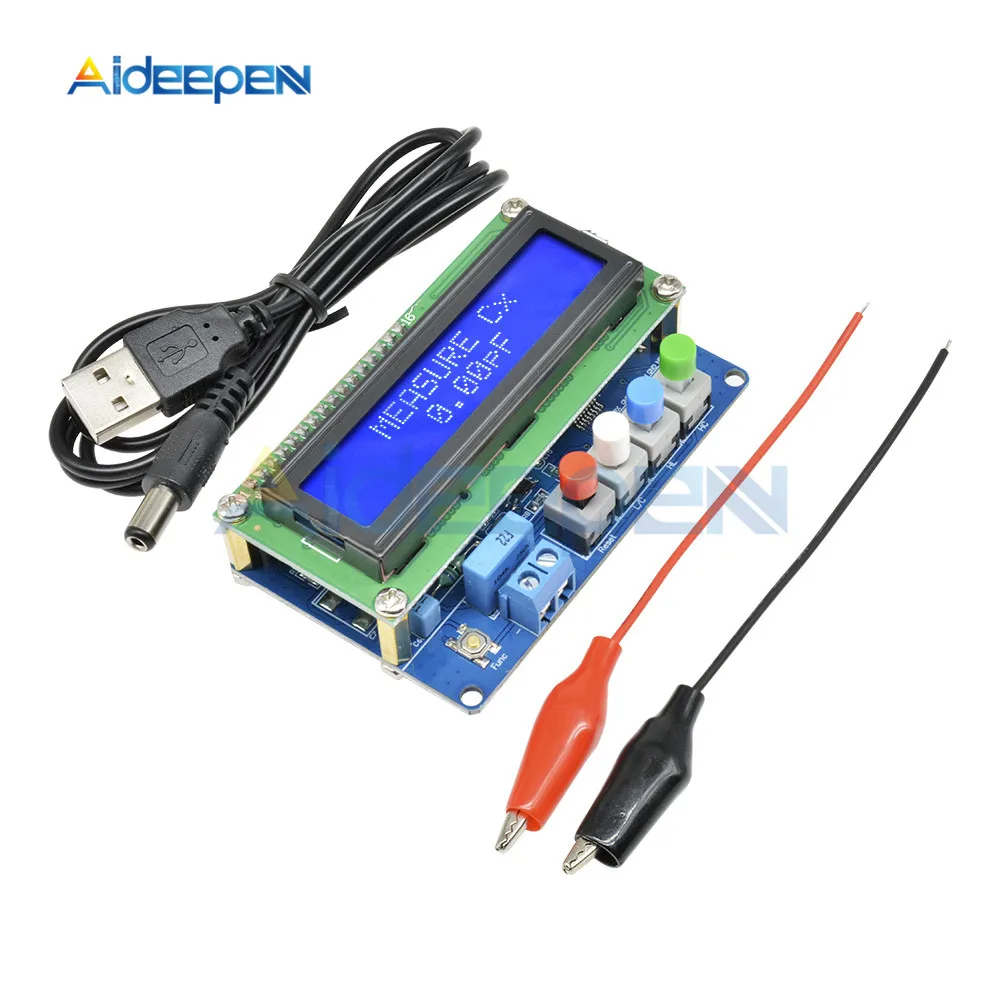

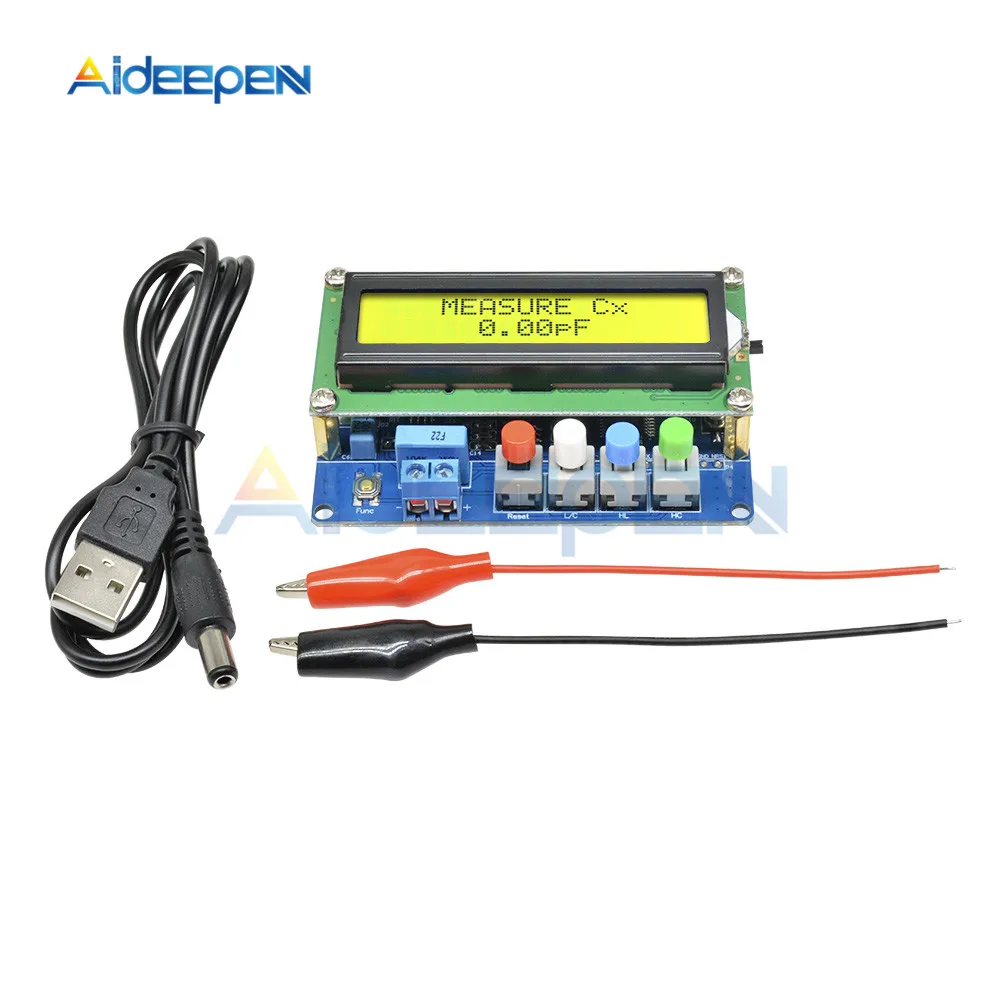

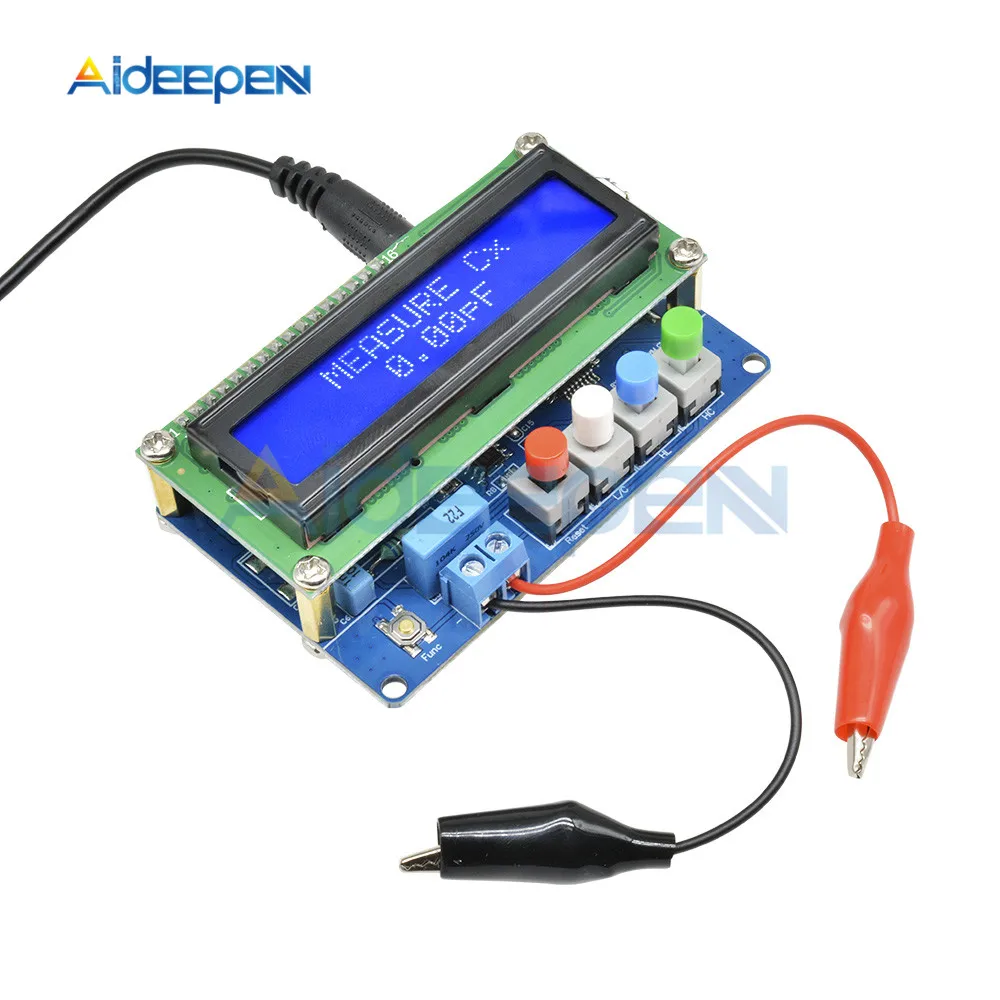

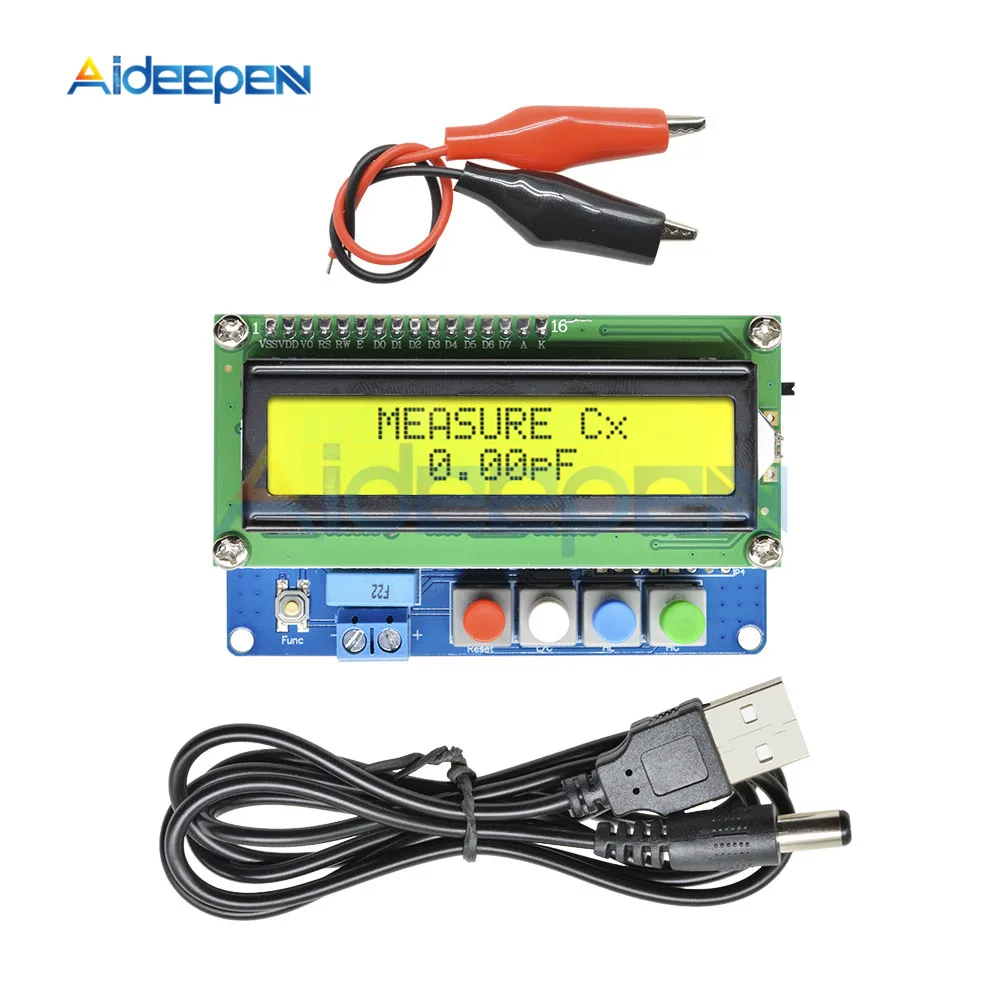

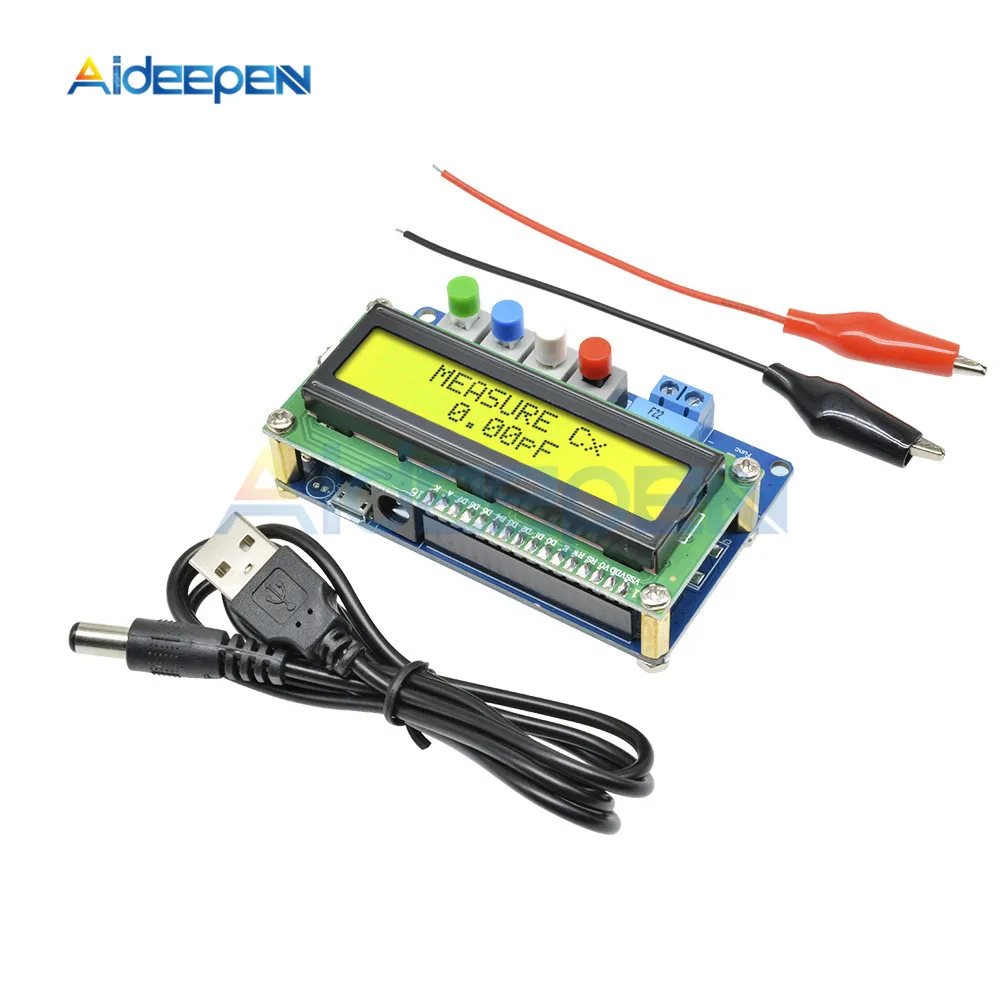

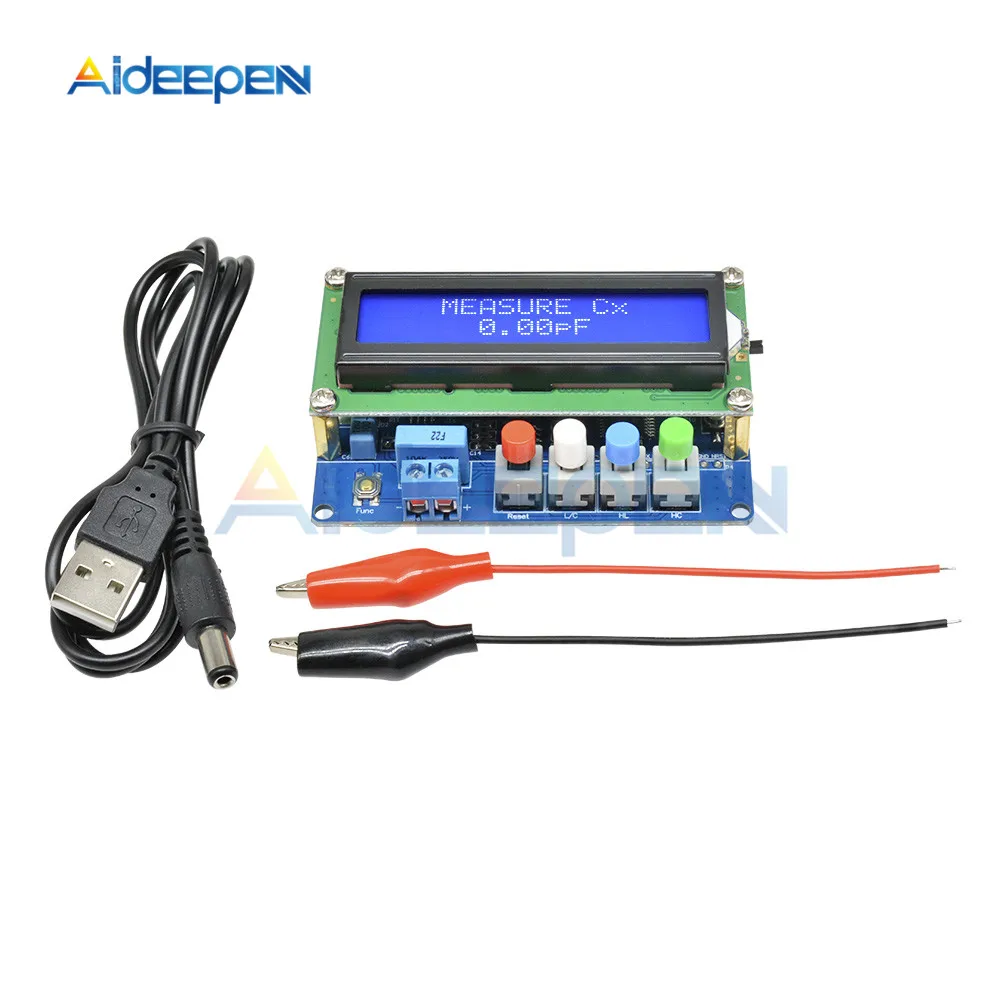

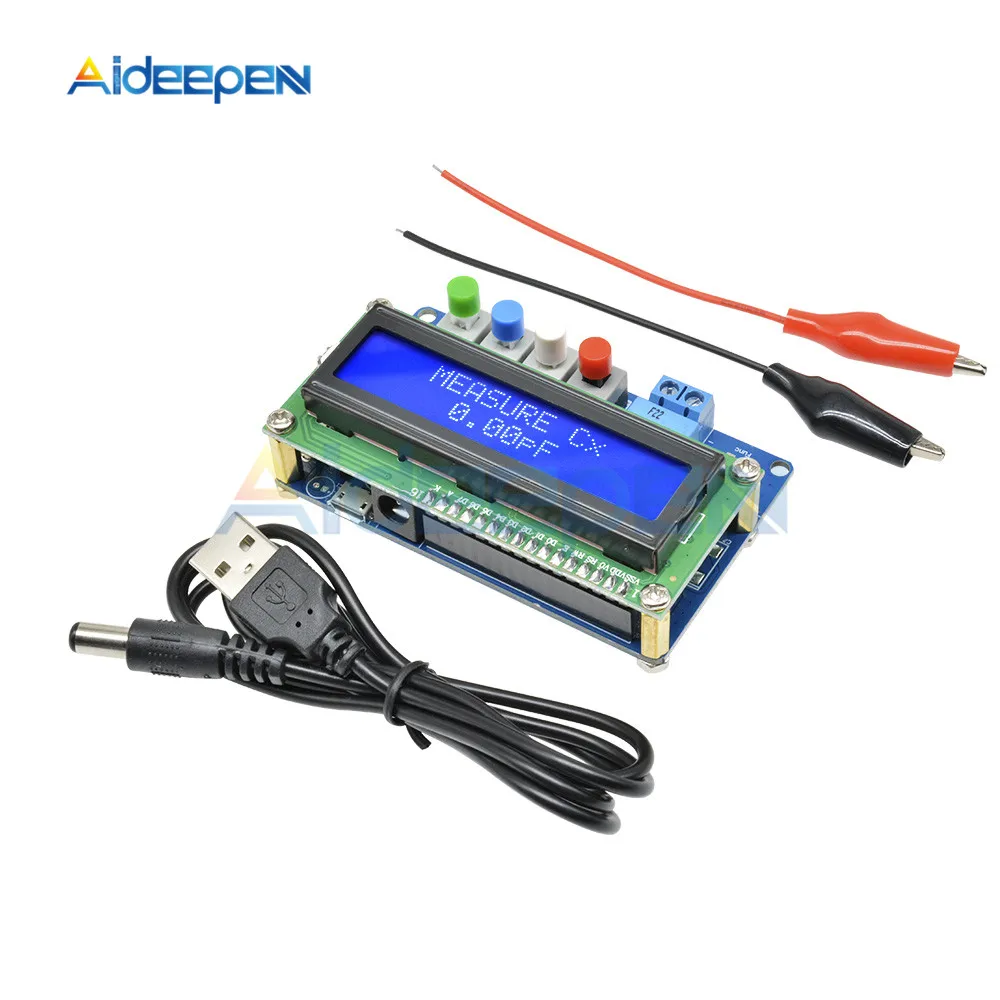

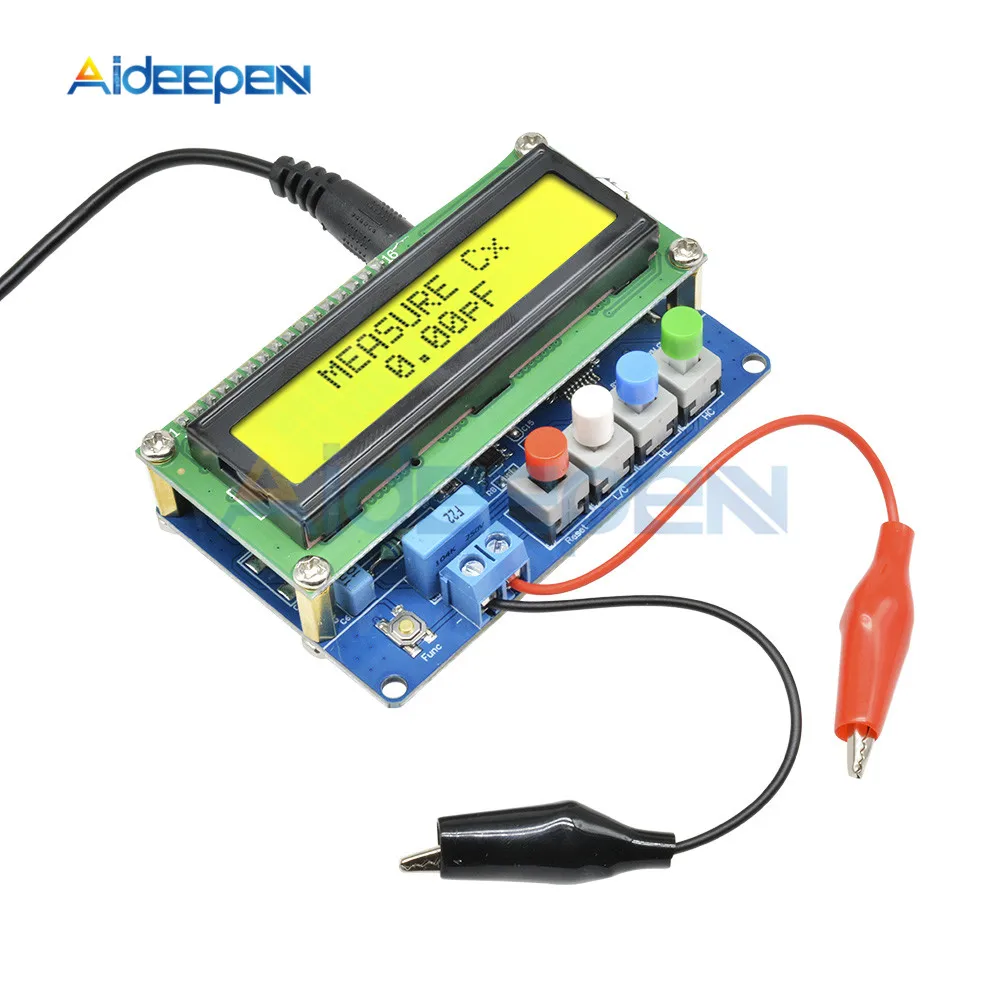

Цифровой измеритель емкости с ЖК-дисплеем с подсветкой, конденсатор, настольный тестер, измеритель частоты er, 1пф-100мф, 1uH-100H, LC100-A + тестовый зажим
Описание:
ICSH014A-это модуль измерения емкости, индуктивности.
Занимающимся разработкой электронных инженеров часто требуется измерять индуктивность и емкость, при этом инструмент для измерения емкости и индуктивности, продаваемых на рынке, выше, а измерение индуктивности малой емкости и небольшой погрешности, этот прибор основан на принципе резонанса LC, присоединяйтесь к точному измерению высокоскоростного расчета микроконтроллера, Небольшая емкость может быть измерена индуктивностью 1мкгн и менее 1пф, максимум это также характеристики прибора, особенно подходит для производства СВЧ и импульсного трансформатора питания, измерения индуктивности.
Четыре режима измерения для ICSH014A (LC модуль):
1. Режим C... Ёмкость (0,01пф-10 мкФ).
2. Режим L... Индуктивность (0,001мкгн-100мгн).
3. Режим HL ...... Большая индуктивность (0,001 mH-100H)
4. Режим HC... Большая емкость (1 мкф-100 МФ)
Все стойки имеют Автоматический диапазон, использование очень удобно. Таким образом, ICSH014A, независимо от диапазона измерений и точности измерения, может полностью заменить любой вид индуктивности и емкости измерительного прибора на рынке, параметры производительности до цифрового моста, является высокоэкономичным инструментом.

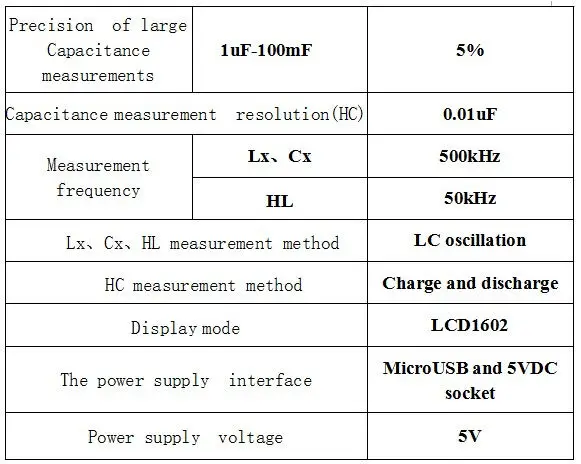

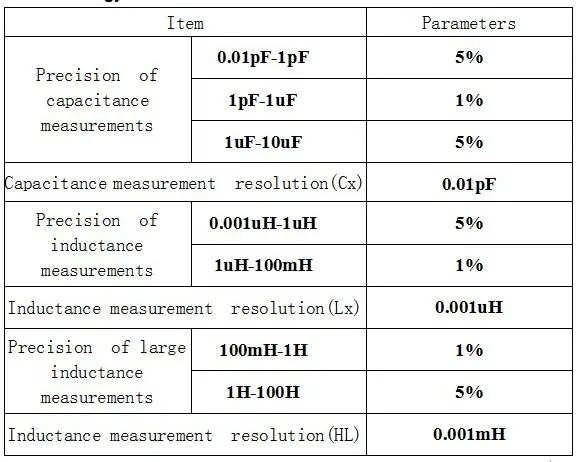

Технические параметры:
Описание конструкции:
Общая схема эффекта. При использовании можно использовать линию подключения Micro USB, подключенную к компьютеру USB-тестирующий прибор питания, если у пользователя есть зарядное устройство мобильный телефон с USB или с адаптером питания 5 В с вилкой постоянного тока, также может быть напрямую к источнику питания прибора. Специальное примечание: если вы используете адаптер постоянного тока, polar, пожалуйста, отверстие положительное подтверждение, периферийный отрицательный, в то время как интерфейс Micro USB не возникает условий ошибки полярности.

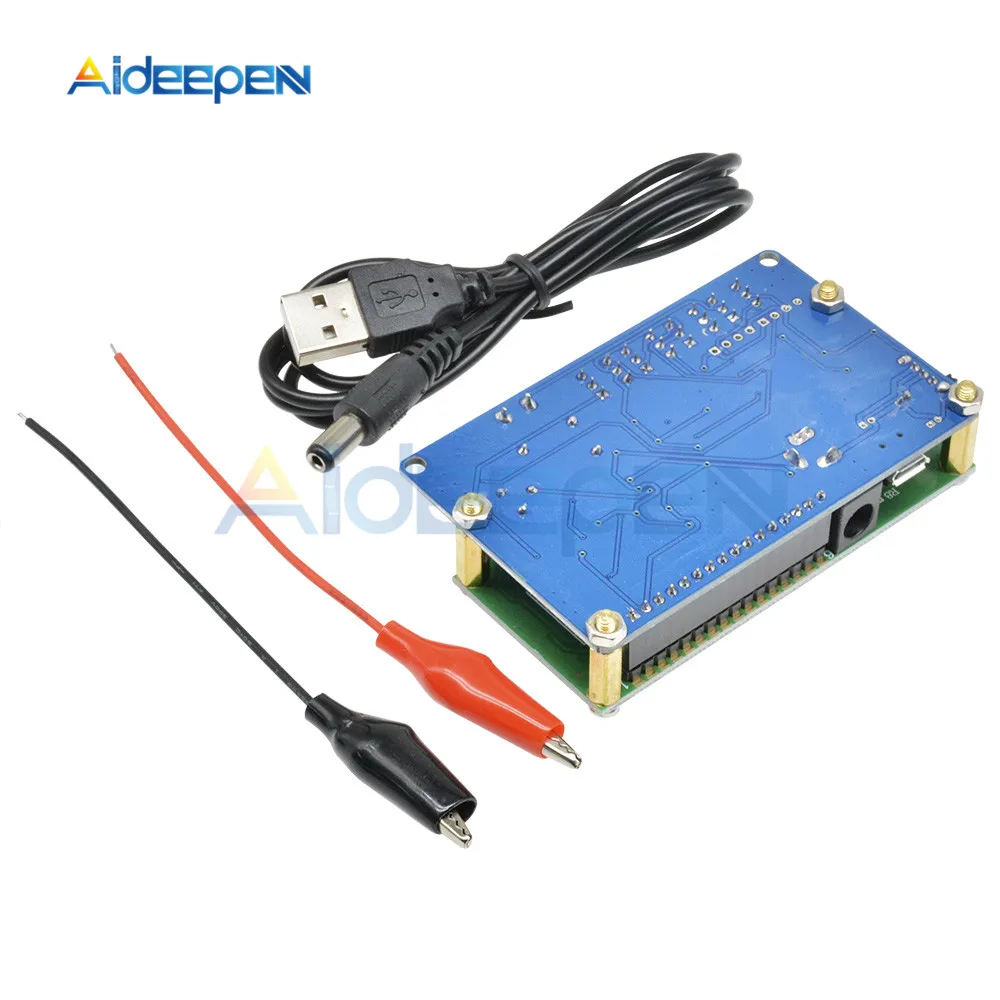

Структура прибора:
Кнопка имеет в общей сложности 5, кнопку "Сброс" до 0 "HC", большую емкость, индуктивность, выберите опцию "HL", "L/C" и черную кнопку функции расширения. Выбор HC, HL и L/C-это самоблокировка, пресс-релиз составил 1, 0, и X представляет произвольную функцию, см. Таблицу ниже:
Рабочий стол ICSH014A
Использование:
1. Подключение компьютера USB в качестве тестера и включение блока питания
2. Согласно тестируемому элементу для выбора режима, выбрать для измерения индуктивности Lx, емкости Cx, индуктивности или емкости HC HL, в измерительном открытом состоянии терминала от экрана видеть:
Индуктивность: измерение Lx 0,000uh
Емкостный дисплей: измерение Cx 0,00pf
Большая индуктивность: измерение HL 0,000mh
Большой конденсатор показывает: измерение HL 0,00 мкФ
3. Из-за различий в принципе измерения файла HC сначала указаны следующие три режима работы Lx, Cx и HL:
В трех режимах измерения необходимы для нулевой регулировки. Методы в соответствии с различной индуктивностью, емкостью.
Режим Cx в открытом состоянии терминала, нажмите клавишу "Сброс", на экране отображается "Настройка... Ок "после выпуска на экране временная линия должна отображаться" 0,00пф "; Режим HL и Lx, состояние короткого замыкания терминала, нажмите кнопку" Сброс ", на экране отображается" Настройка... Ок "после выпуска время на экране должно показываться" 0,000mh "и" 0,000uh ", после разомкнутой цепи терминала для отображения" Over Range!". Затем вы можете поместить индуктивно подключенный тестовый прибор для тестирования.
В отображаемом результатах измерения нажмите функциональные клавиши черного цвета, отобразится тестовый ток частоты.
4. В файле HC убедитесь, что конденсатор полностью разряжен для измерения, а затем красный тестовый зажим конденсатора катод, черный тестовый зажим конденсатора анод, читайте результаты тестов с экрана дисплея и может, нужно обратить внимание на это, измерение большой емкости (Более 10 МФ), время тестирования может превышать 1 секунду, время тестирования конденсатора чем дольше 100 МФ, примерно за 7-8 секунд до результатов.
Обращает внимание:
1. Режим HC, измеряющий электролитический конденсатор, обратите внимание, что Полярность Отрицательная, красный черный.
2. Если измерения до отображения 0, иногда также требуется регулировка нуля, это может быть отклонение является отрицательным, но дисплей не будет показывать отрицательное.
3. Строго запрещается в тестовом клеммном элементе при нажатии кнопки обнуления, данная операция приведет к ошибочным результатам.
4. Строго запрещается без тестирования разряда конденсатора, в противном случае может привести к повреждению счетчика.
5. Чтобы использовать блок питания адаптера 5 В, убедитесь, что Полярность Отрицательная "", в противном случае это повредит модуль.
Упаковка включает:
1 xLC100-A цифровой ЖК-измеритель емкости с подсветкой
