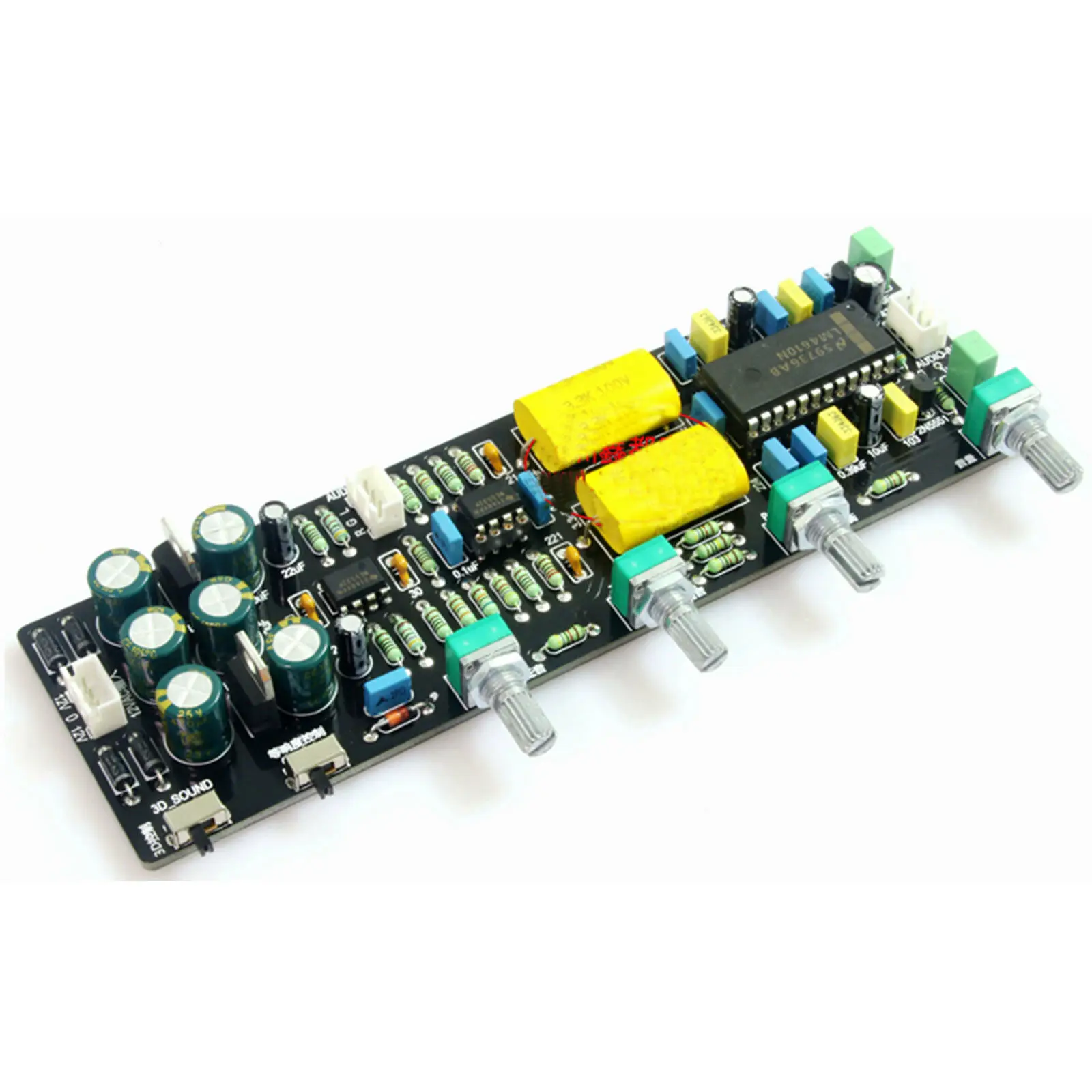

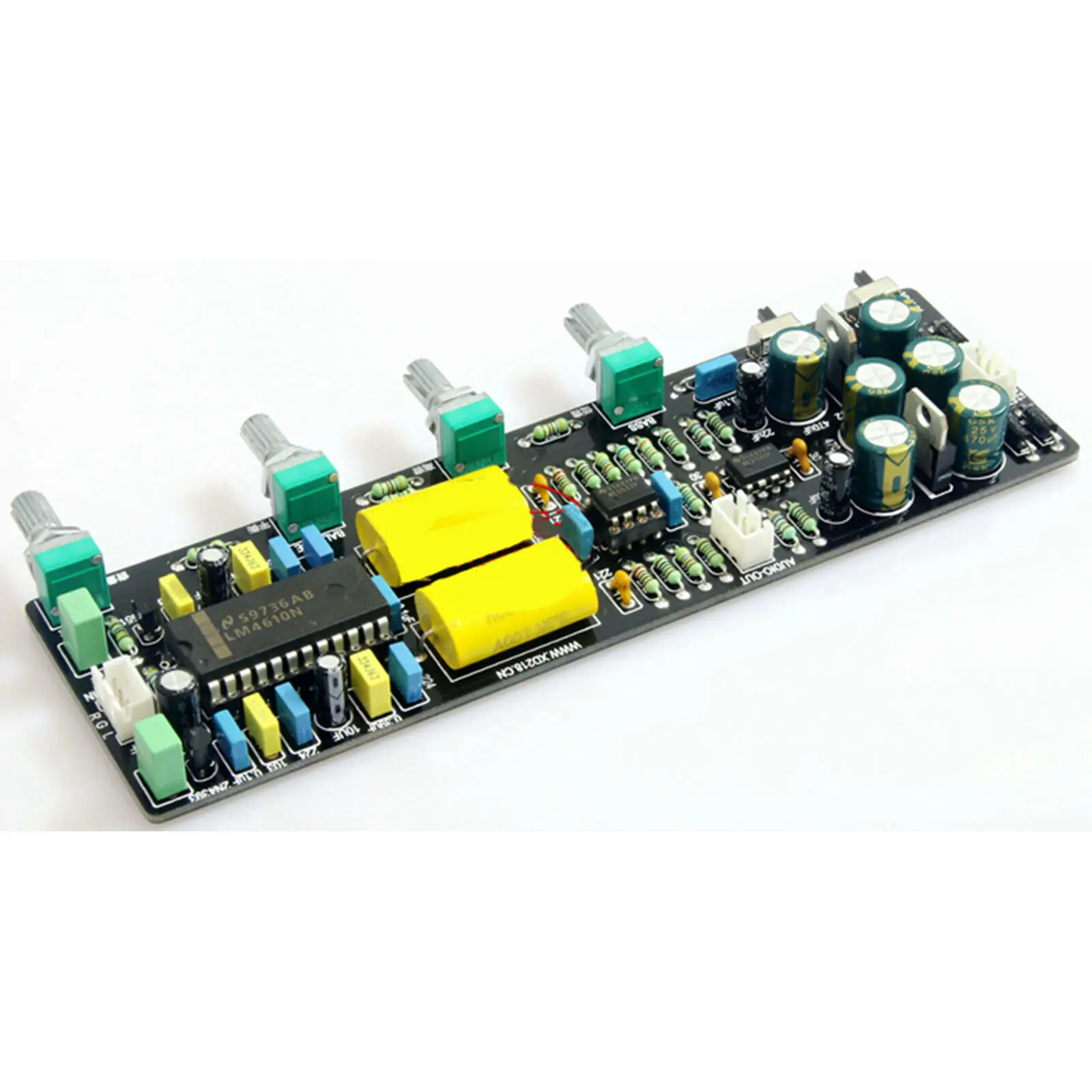

LM4610 Tone Control Board w/3D объемный и равный громкость AC 12V-0-12V
Параметры продукта:
Рабочее напряжение: 12 В переменного тока + 12 В
Функции продукта: Регулировка громкости, регулировка высоких частот, регулировка басов, регулировка баланса влево и вправо, 3d-звуковые эффекты, равная компенсация громкости
Усиление предварительного усиления: 3 раза, DIYers также может настроить себя в соответствии с реальной ситуацией, просто измените параметры двух резисторов на плате

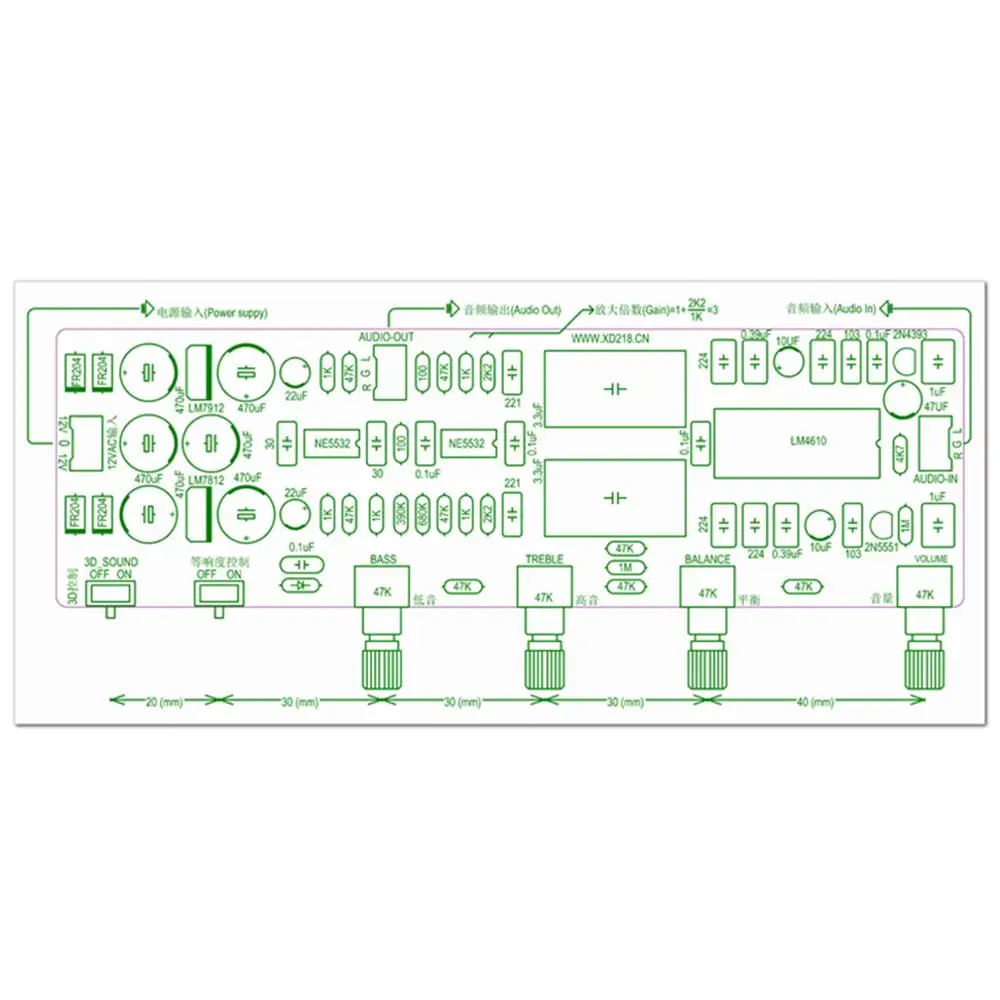

Размер платы составляет 167 × 51 мм, схема представляет собой 2,0 MM толстого стекла волокна доска, толщина медной фольги 2 унций (в два раза больше, чем обычная доска) И Конденсатор CBB сделан Siemens, Германия. Электролитический конденсатор сделан в Японии с высокой скоростью и низким сопротивлением.
Рекомендуемая мощность трансформатора составляет 15 Вт, а выходное напряжение переменного тока-12 В + 0 + 12 В.

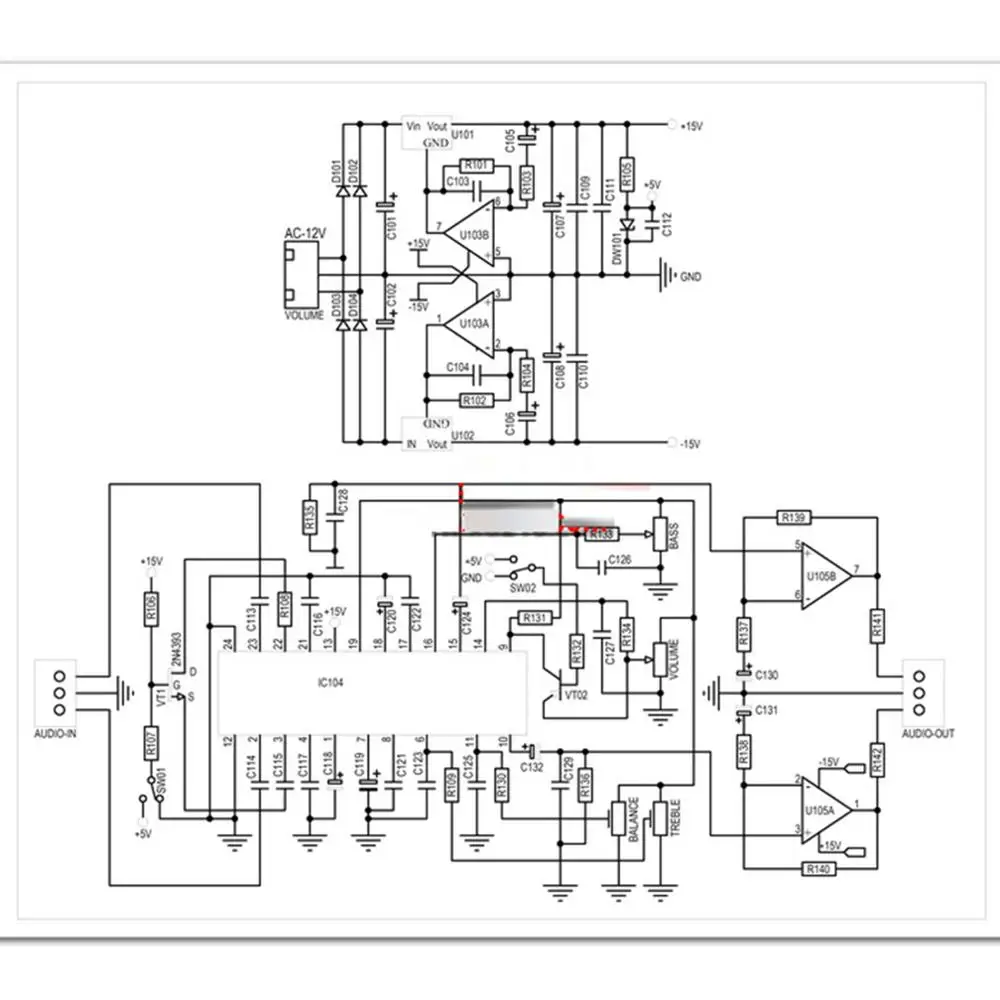

1. Источник питания принимает высокоскоростную цепь регулятора напряжения сервопривода постоянного тока, в трубке выпрямителя используется высокоскоростная трубка FR204, конденсатор фильтра использует высокоскоростной низкостойкий конденсатор GSK, И несколько конденсаторов используются параллельно, что полезно для уменьшения конденсатора ESR и улучшения качества источника питания. Используется NE5532. Сделайте сервопривод постоянного тока для уменьшения пульсации источника питания. Используйте LM7812 и LM7912 для стабилизации.
2. Используйте небольшой запечатанный потенциометр от известных тайваньских заводов и используйте осевые аудиоконденсаторы MTK для аудиоканалов, чтобы потери во время передачи сигнала были меньше.
3. Сопротивление на доска использует оригинальный японский Металлические пленочные резисторы, чистая медь средства ухода за кожей стоп, диаметр стопа 0,55 мм погрешность составляет от 1%, предварительно усилитель N5532, И он оснащен IC гнездом, который удобен для DIY для обновления IC.
4. Встроенная интегральная схема LM4610N абсолютно импортирована из оригинальной упаковки и оснащена выделенным разъемом IC
Посылка:1 шт. LM4610 Tone Control Board w/3D объемный и равный громкость
