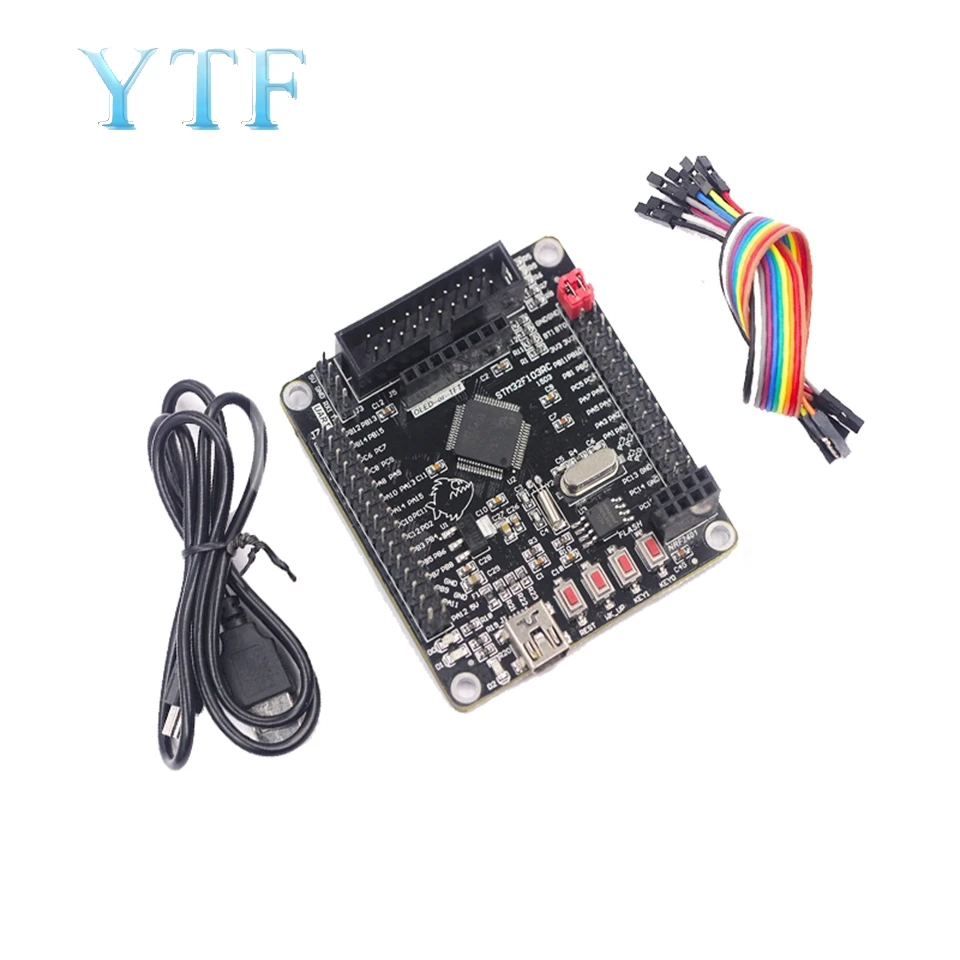

ARM STM32 макетная плата маленькая системная плата STM32F103RCT6RBT6 макетная плата 51

Ресурсы продукта1, STM32F103RCT6, TQFP64, вспышка: 256K, RAM: 48K

2. Один стандартный JTAG/SWD порт загрузки

3, индикатор питания

4, два индикатора состояния5, чип SPI FLASH, W25X16, емкость 2 м байт

6, интерфейс модуля oled-экрана7, один из способов интерфейса miniUSB, вы можете поставить питание в версии системы, резервную функцию связи USB

8, интерфейс конфигурации режима загрузки9, 32,768 кристаллический осциллятор, используется для встроенного RTC, или используется для калибровки

10. Интерфейс модуля беспроводной связи 2,4G (NRF24L01)

11, кнопка сброса, может использоваться для сброса MCU и OLED

12, три функциональные кнопки, из которых WK_UP имеет функцию пробуждения

13, 8 м кристаллический осциллятор (через Чип внутренний PLL до 72 м)14, LM1117-3.3V чип регулятора, обеспечивающий максимальный ток 800 мА

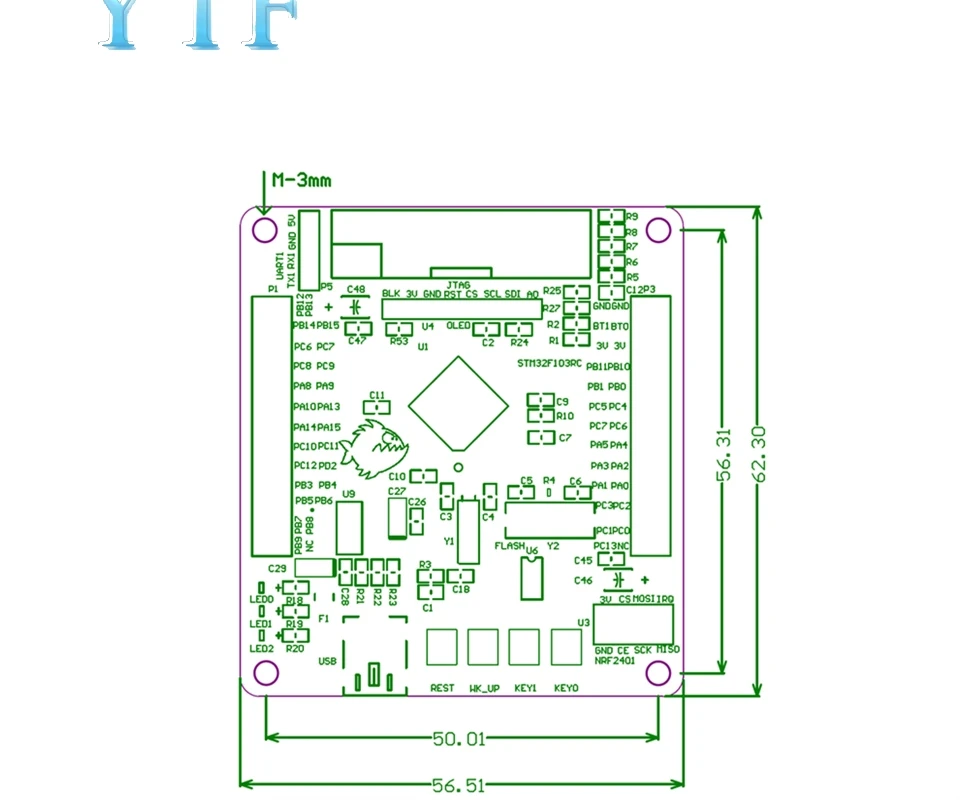

15, порт расширения pin 13x2 + 2 дороги16, оставляем за собой последовательный порт загрузки интерфейс, легко подключается к Wi-Fi 5V Совет по развитию, используйте последовательный порт, чтобы скачать программу до 17 лет, 4 недели, 4 3,5 мм отверстия 18, размер: 56x62 мм инструменты для моделирования отладки:

Плата не имеет функции загрузки. Если у вас нет линии загрузки, эмулятора или тому подобное, рекомендуется приобрести модуль USB в TTL или JLink, ulink2 и другие инструменты.

Меры предосторожностиМногие покупатели не уверены в RBT6 RCT6. На самом деле, 10 полностью похожи.RBT6-FLASH 128K RAM 20K, RCT6-FLASH 256K RAM 48KЭтот магазин по умолчанию отправляет вспышку большой емкости STM32F103RCT6, что удобно для отладки более сложных программ.Большое количество вспышек, если вам нужна небольшая емкость IC (RBT6), пожалуйста, свяжитесь с магазином.
