Пассивный Ethernet кран метательная звезда LAN кран сетевой пакет захвата мод Реплика мониторинг Ethernet связи RJ45

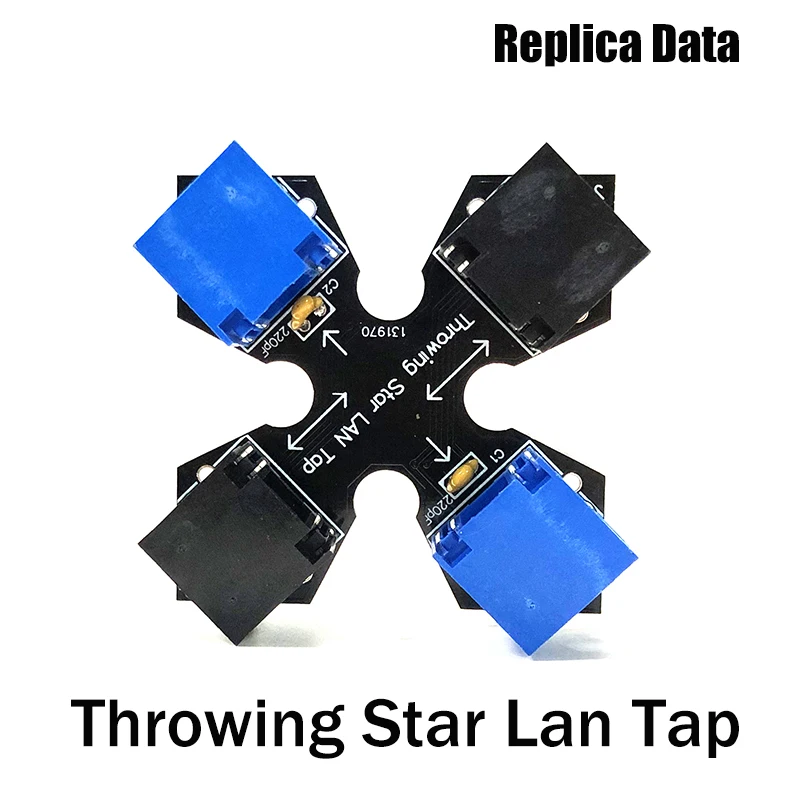

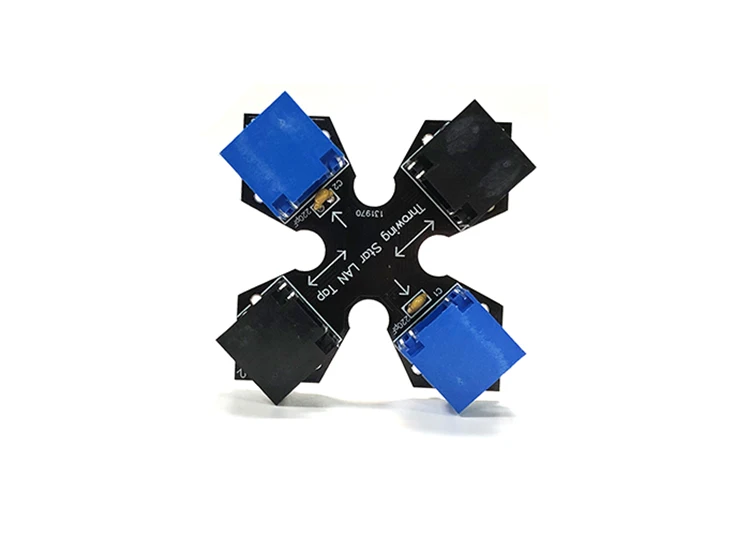

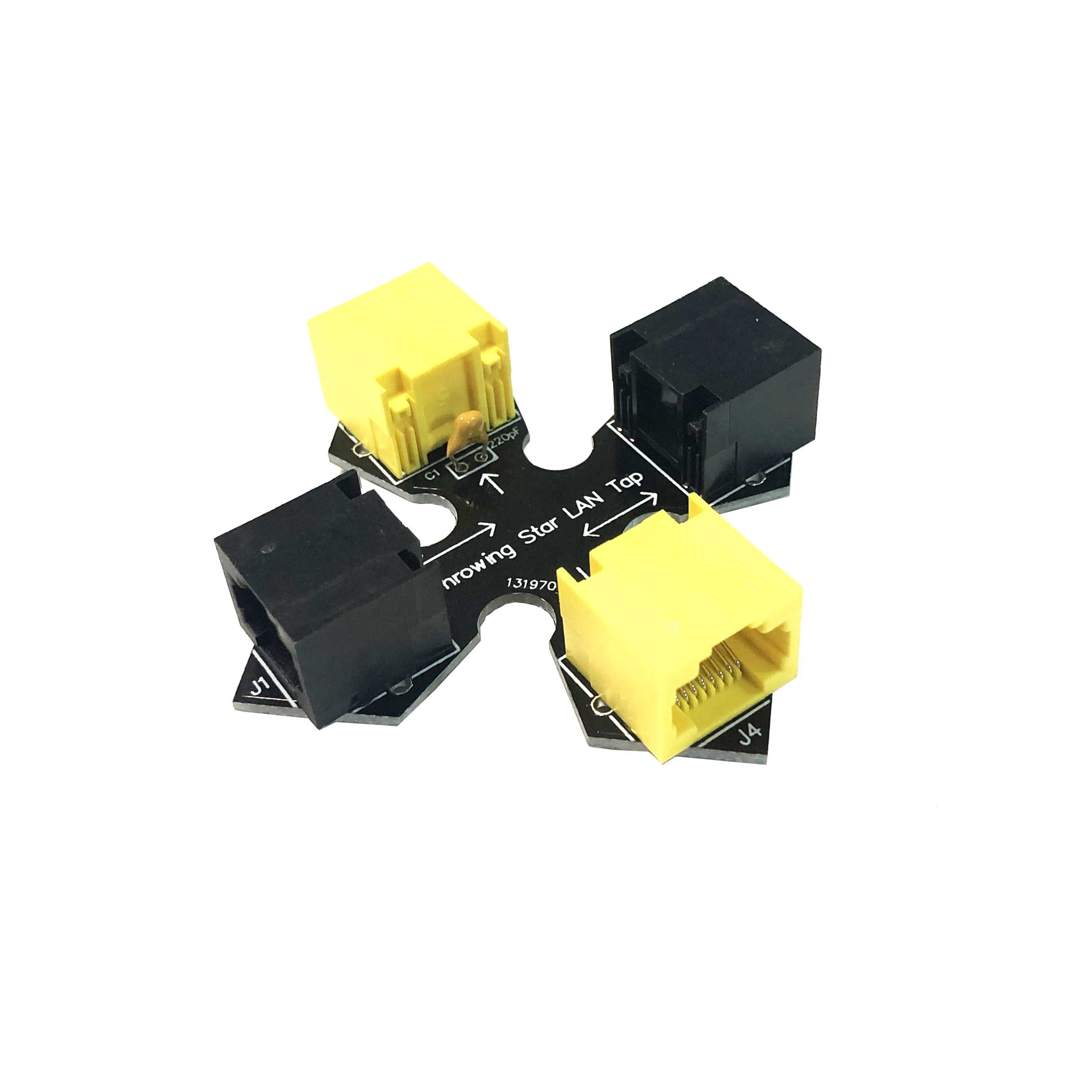

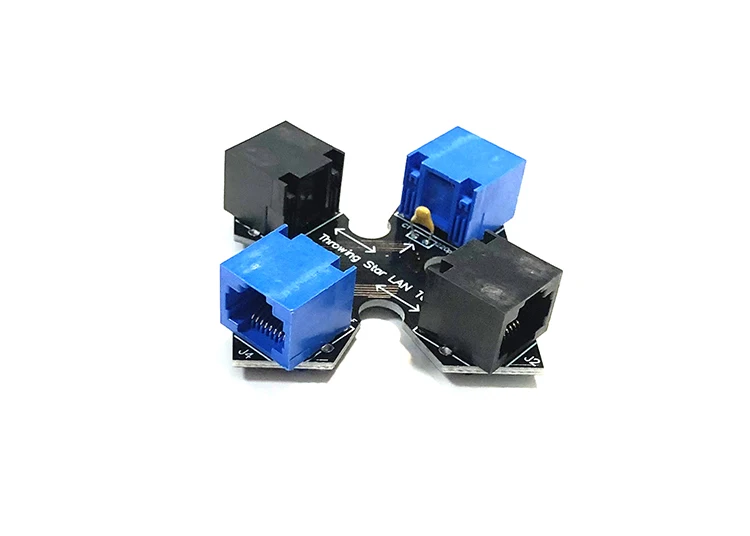

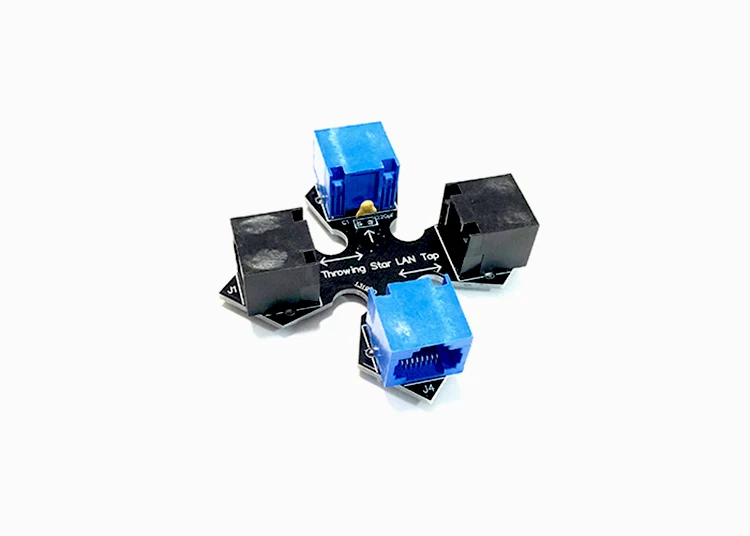

Метательный кран Star LAN-это небольшое, простое устройство для мониторинга коммуникаций через Ethernet.

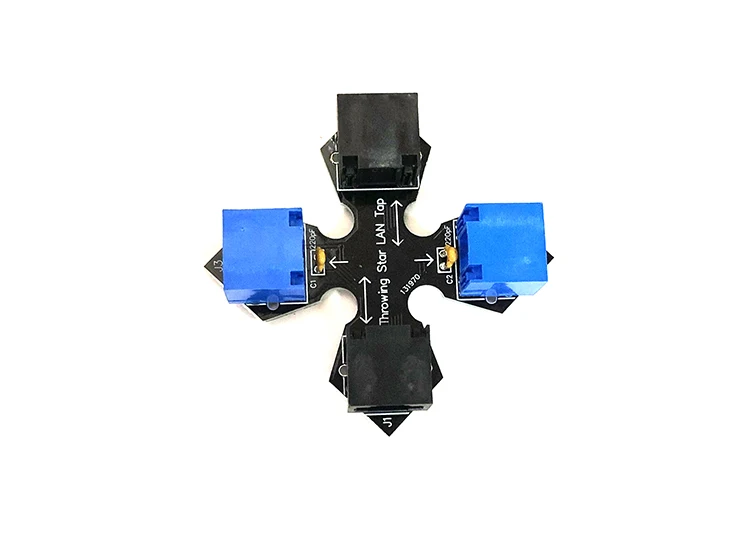

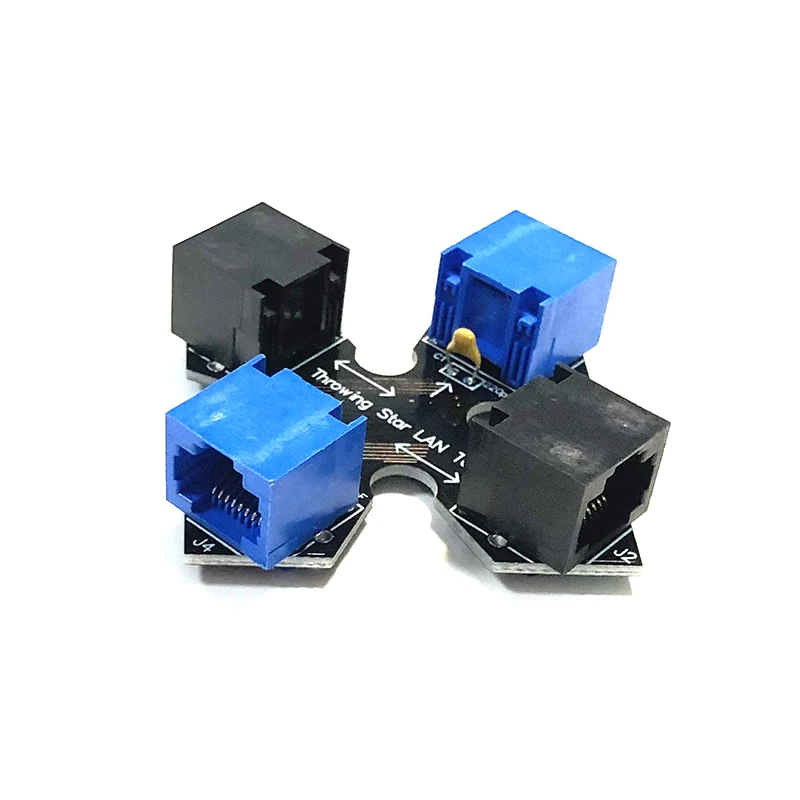

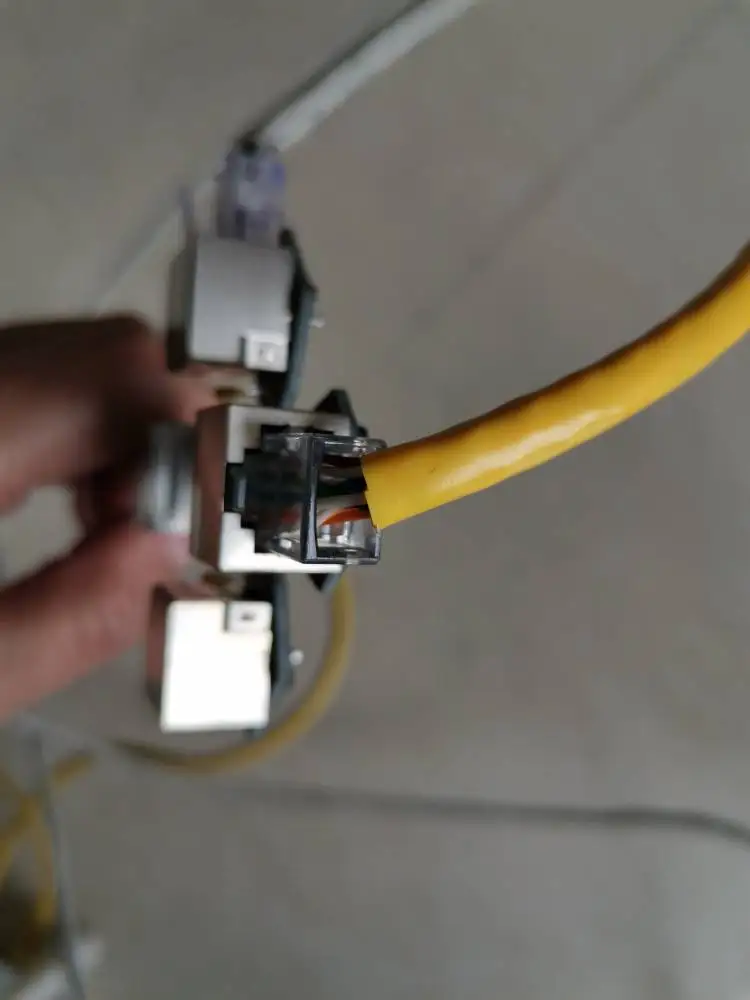

Применение Используйте кабели Ethernet для подключения метательного крана Star LAN (J1 и J2) в соответствии с целевой сетью для мониторинга. Используйте кабели Ethernet для подключения одного или обоих портов мониторинга (J3 и J4) к портам на одной или двух станциях мониторинга. Каждый порт отслеживает трафик только в одном направлении. Используйте свое любимое программное обеспечение (например, tcpdumor Wireshark) на станции мониторинга для захвата сетевого трафика. Теория работы Метательный кран Star LAN-это пассивный Метчик Ethernet, не требующий питания для работы. Есть активные способы нажатия на Ethernet-подключения (например, зеркальный порт на коммутаторе), но ни один не может бить пассивных нажатий для переносимости. К целевой сети метательный кран Star LAN выглядит совсем как сечение кабеля, но провода в кабеле выходят на порты мониторинга в дополнение к подключению одного целевого порта к другому.

Порты мониторинга (J3 и J4) принимаются только: они подключаются к получающим линиям данных на станции мониторинга, но не подключаются к передающим линиям станции. Это делает невозможным случайную передачу пакетов данных станции мониторинга в целевую сеть.

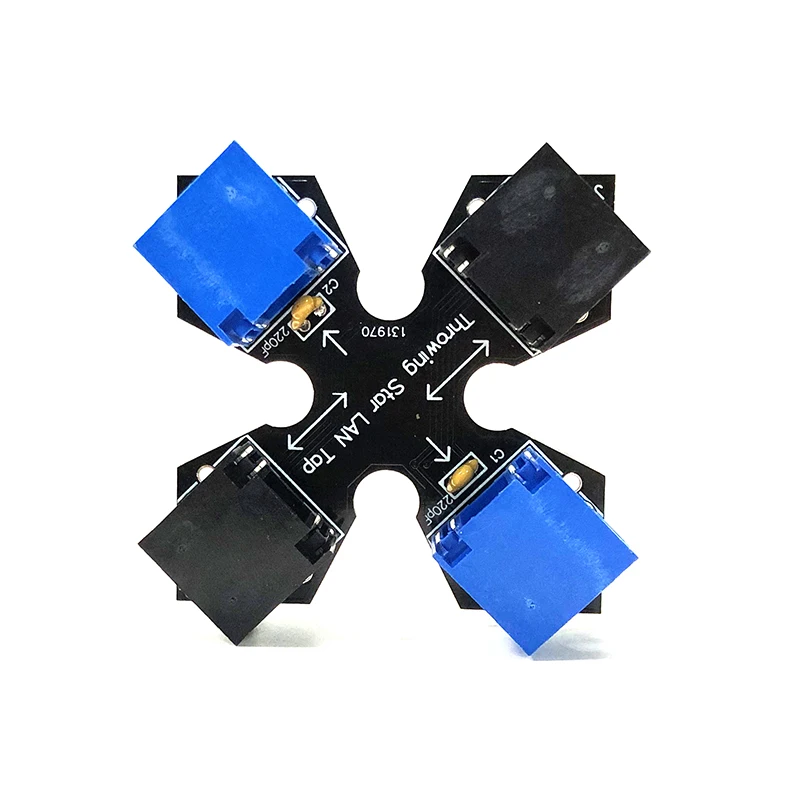

Метательный кран Star LAN предназначен для мониторинга 10 сетей BASET и 100 сетей BASETX. Неработающий кран не может выполнять мониторинг сетей 1000BASET (Gigabit Ethernet), поэтому метательный кран Star LAN намеренно ухудшает качество целевых сетей 1000BASET, заставить их договориться о более низкой скорости (обычно 100BASETX), которую можно пассивно контролировать. Это назначение двух конденсаторов (C1 и C2).

Как и все пассивные LAN-метчики, метательная звезда LAN в некоторой степени ухудшает качество сигнала. За исключением описанных выше гигабитных сетей, это редко вызывает проблемы в целевой сети. В ситуациях, когда используются очень длинные кабели, деградация сигнала может уменьшить производительность сети. Это хорошая практика использования кабелей, которые не дольше, чем необходимо.
