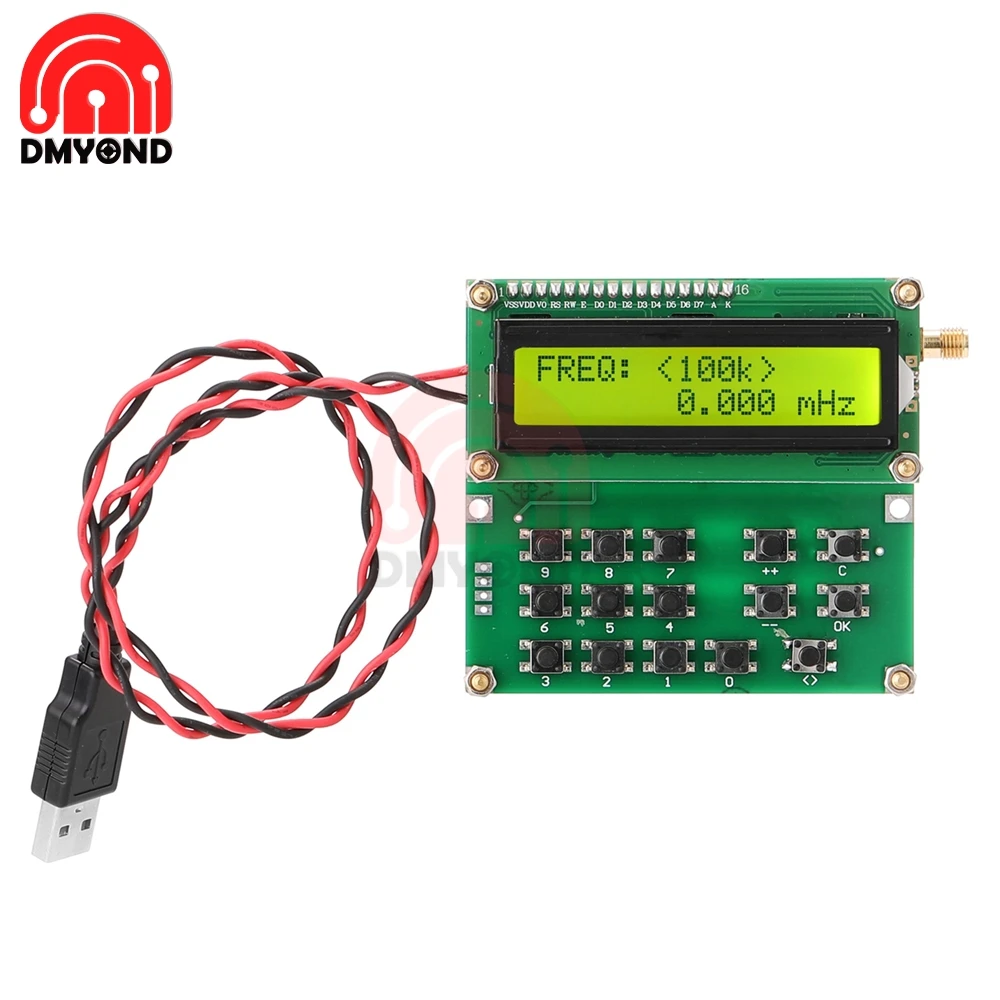

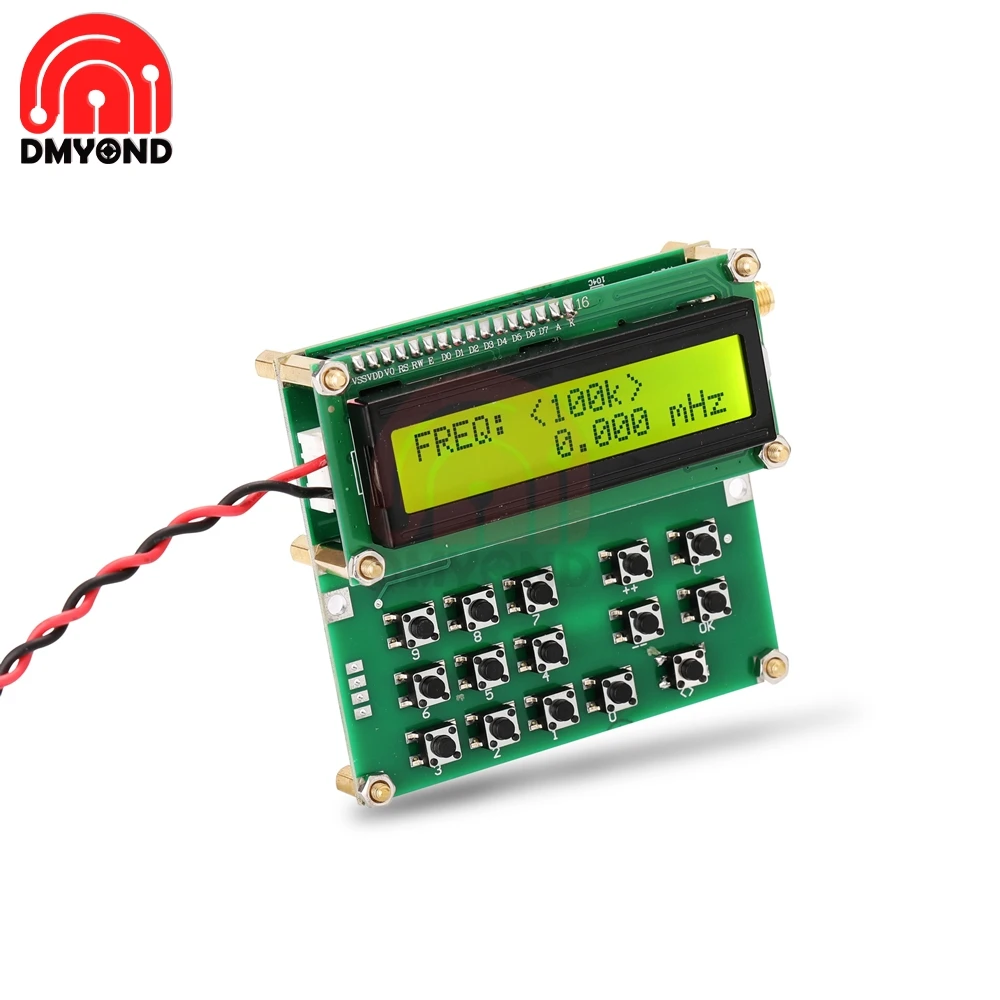

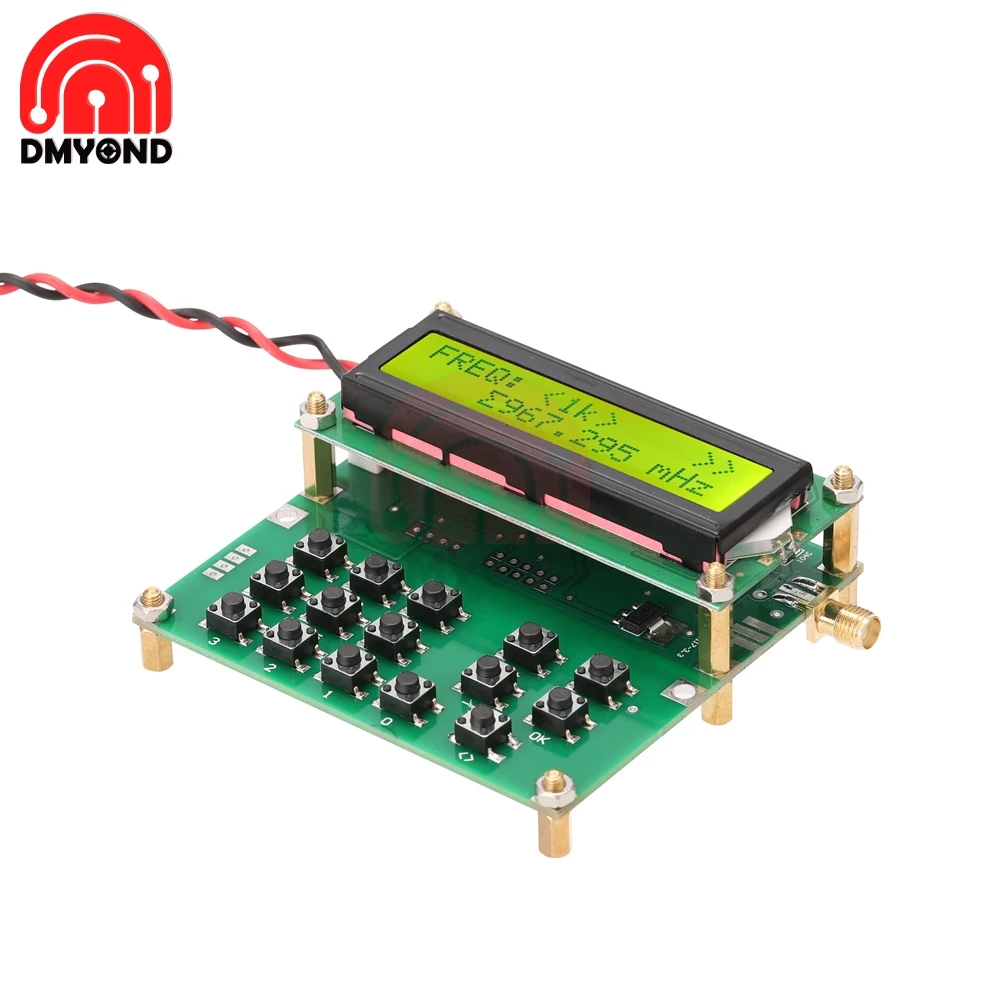

Генератор сигналов с ЖК-дисплеем ADF4351, частотно-регулируемый генератор сигналов VFO V1.02 XH D6 35 МГц-4000 МГц

Генератор сигналов регулируемой частоты ADF4351 VFO, V1.02 XH D6 35 МГц-4000 МГц, генератор сигналов с цифровым ЖК-дисплеем

Особенности:

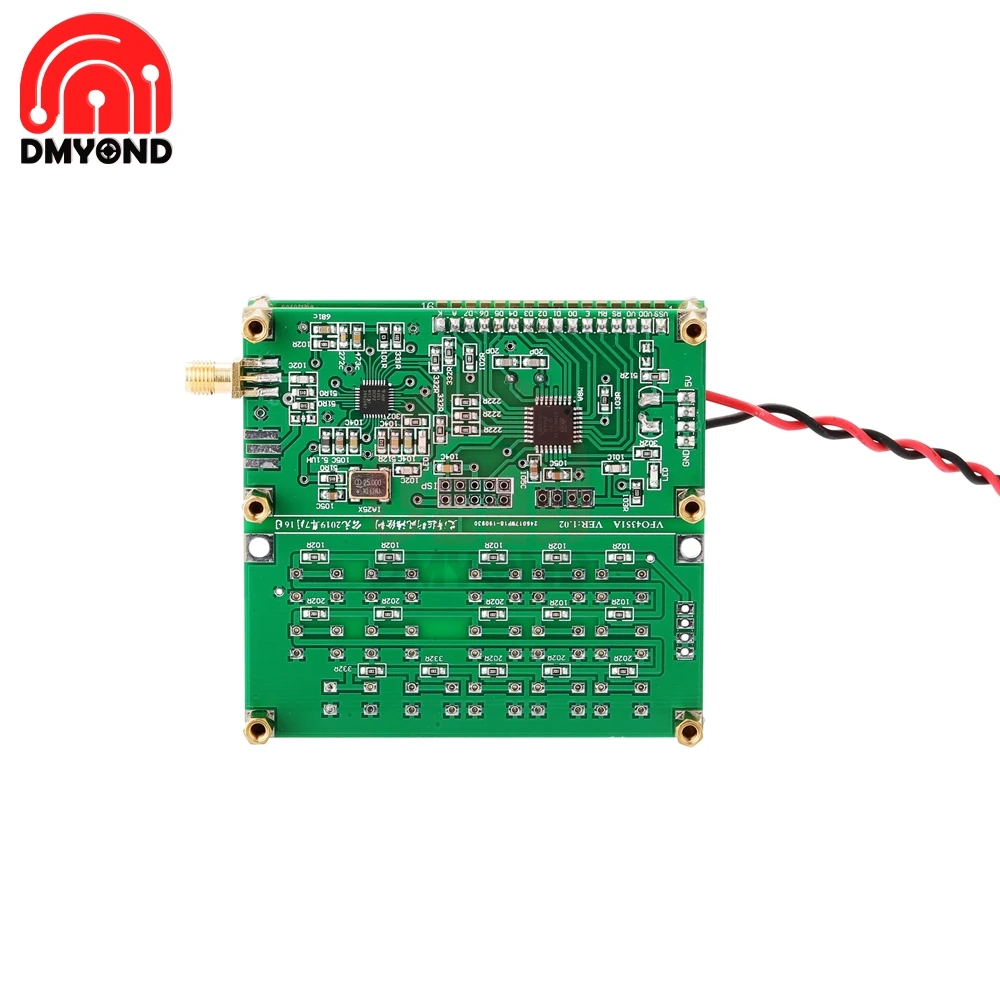

Изготовлен из высококачественного материала, практичен, прост в эксплуатации и использовании, широкий спектр применения, имеет длительный срок службы.Простой генератор сигнала источника радиочастотного сигнала.Основные компоненты: микроконтроллер avr mega8, экономичный одночиповый микрокомпьютер, обычно используется m16 низкой версии, периферийный ADC имеет источник регулятора 2,56 в, это недоступно в других микроконтроллерах среднего диапазона.Adf4351, традиционная высокоскоростная бистабильная схема серии VCO + PLL + 6 (за исключением 2 схем, триггер D).35-2200 МГц получается по частотному делению. После получения формы амплитуда фундаментальной волны не сильно меняется. Это для высокой частоты.DDS трудно добиться в полной пропускной способности. (после разделения сигнала она должна быть прямоугольной волной, а амплитуда становится триггерным уровнем).В качестве ядра в данном продукте используется однокристальный микрокомпьютер, который значительно упрощает конструкцию, сокращает время разработки, экономит затраты и прост, надежен и практичен.Предоставление источника сигнала для пути переменного тока тестируемого устройства, анализ частотных амплитудных характеристик пути переменного тока, а также обращение внимания на сопротивление тестируемого устройства.

Характеристики:

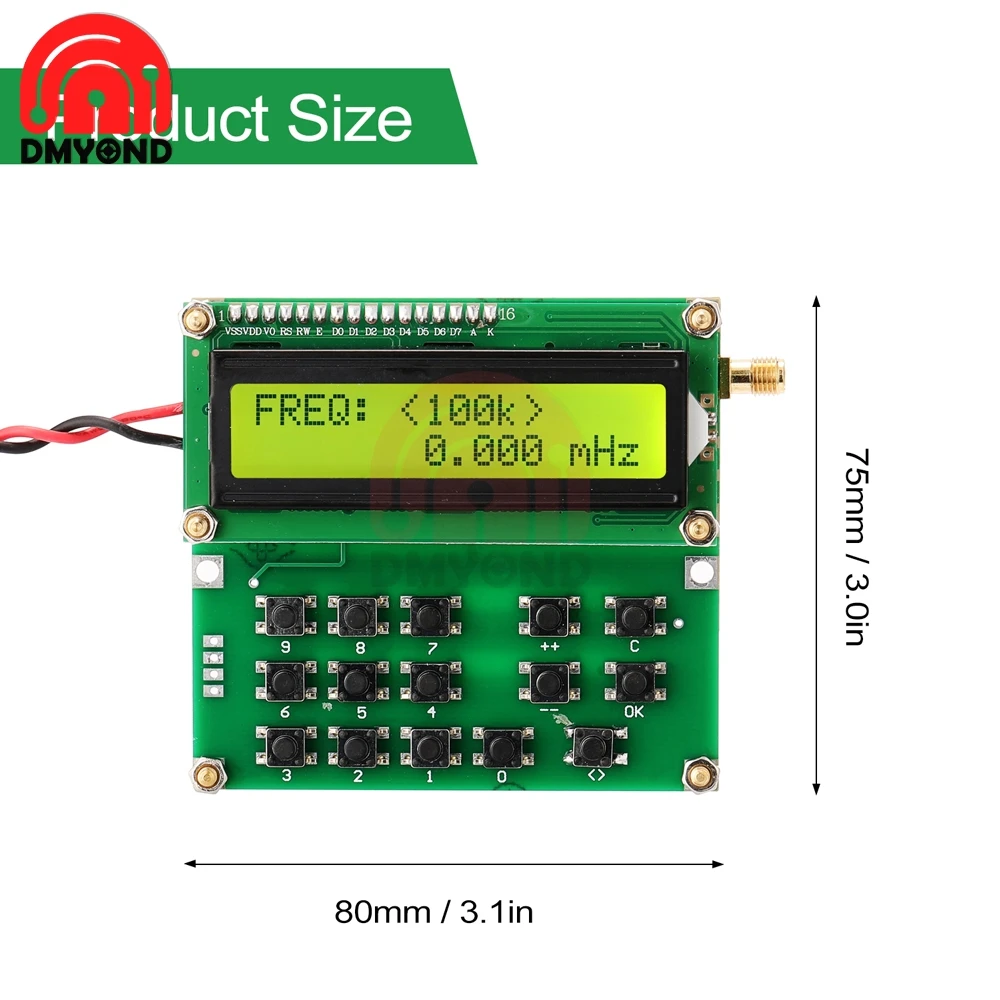

Основной материал: печатная платаЦвет: зеленыйНапряжение питания: постоянный ток 4,5 в-5,5 В, обратите внимание, что в данной машине нет встроенного блока регулятора напряжения, не должен подаваться диапазон перенапряженияТок в режиме ожидания: < 25 мАТок излучения: < 150 мАВыходное сопротивление: 50 ОмДиапазон выходных частот: 35 МГц-4000 МГцШаг вывода: 1 кгц-8 кГцВыходная мощность: -1 дБм (Вт) @ 150 МГц (абсолютное значение тестовой мощности) прибл. 1 мВтРазмер товара: 80*75*30 мм/3,1*3,0 * 1.2inВес изделия: 85 г/3,0 унцииПосылка: 118*97*35 мм/4,6*3,8 * 1.4inВес посылка: 108 г/3,8 унции

Примечание:

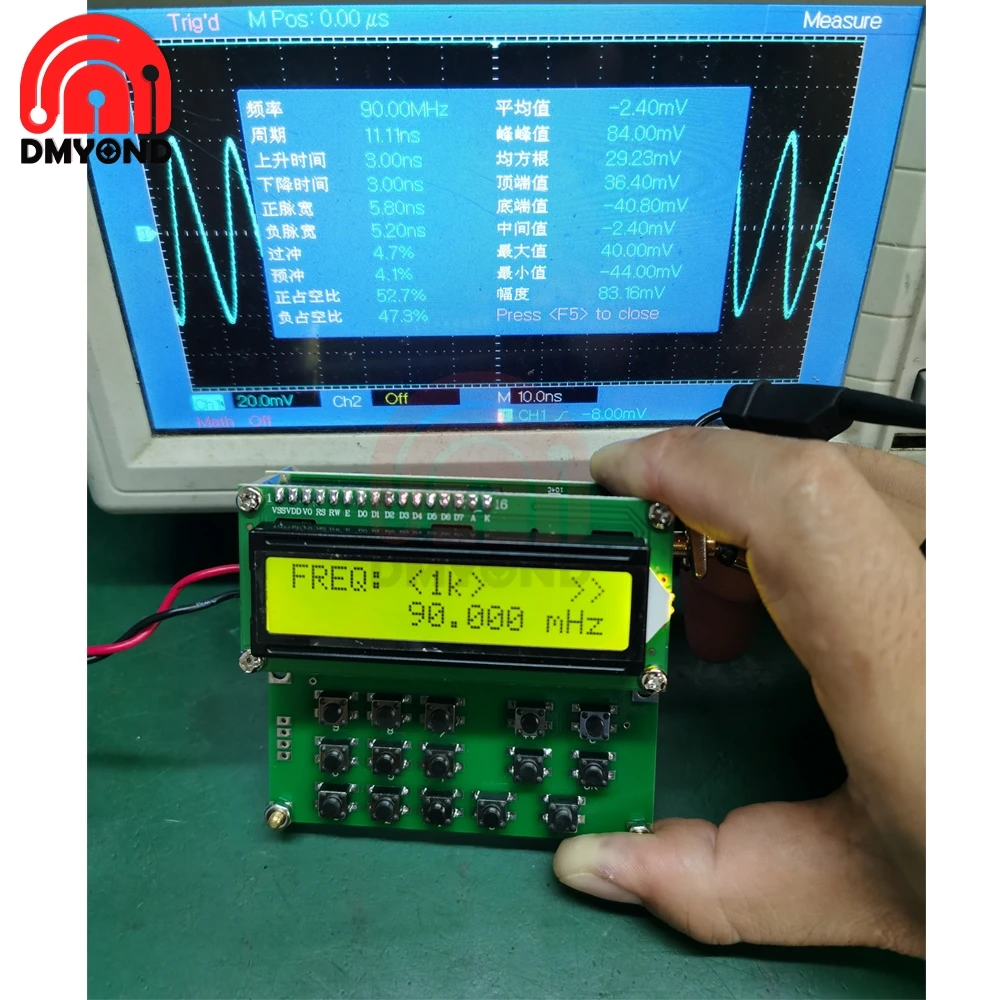

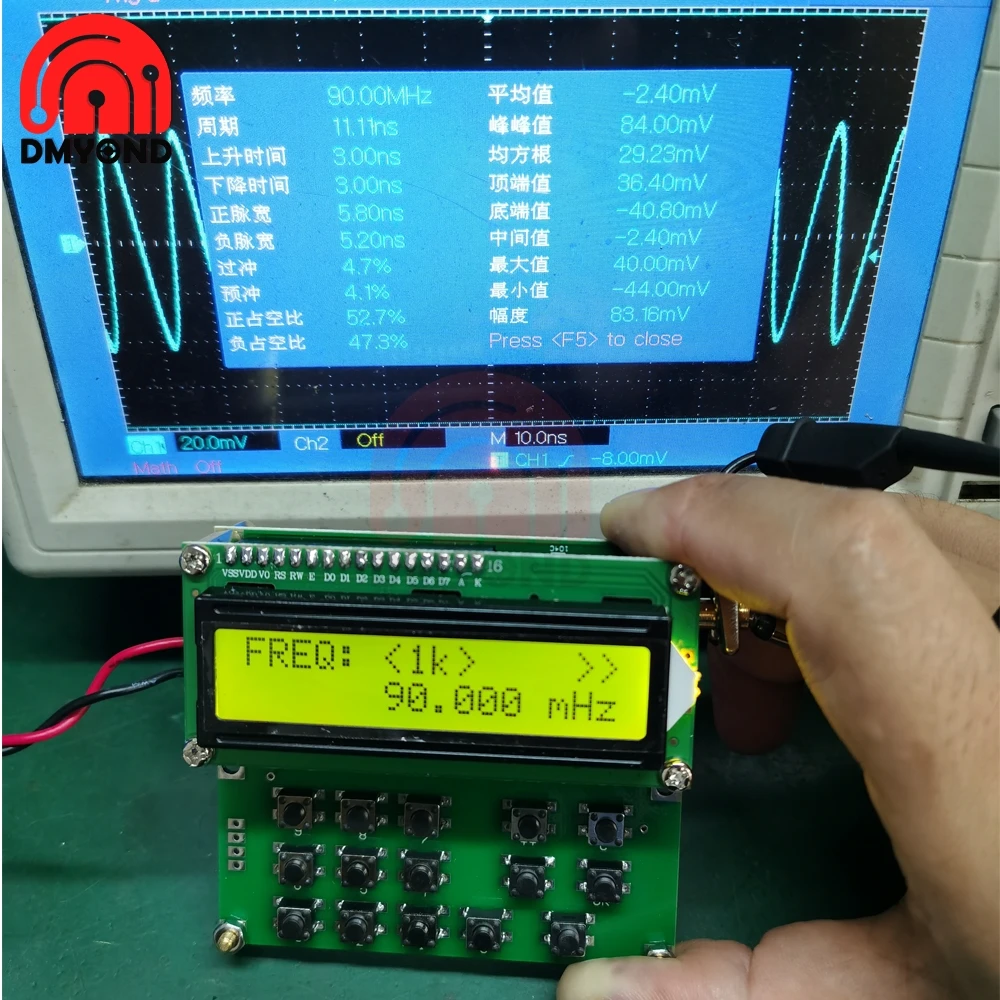

Эта клавиатура для работы с товаром имеет 15 клавиш ppt, 0 ~ 9 клавиш, 10, "++" и "--" клавиши регулируют частоту для использования, а также генерируют выходное поведение.Нажмите клавишу «++» или «--», чтобы добавить 1 кГц или потерять 1 кГц к примитивному выходу частоты. Нажмите и удерживайте «++» или «--» более 1 секунды, непрерывное или непрерывное сокращение будет происходить.Режим сканирования-1 кГц при 35 МГц ~ 138 МГц; 10 кГц при 138 МГц ~ 550 мгц; 100 кГц при 550 МГц ~ 4000 МГц.Чтобы завершить сканирование, просто нажмите кнопку «++»-«или кнопку «ОК». Кнопка «ок»-это кнопка управления выходом. Нажмите для запуска и нажмите еще раз, чтобы остановить передачу.Поведение запуска, вызванное «++» или «--», требует двух «ок», чтобы завершить поведение запуска. Этот продукт находится в правом верхнем углу экрана, когда есть выходные значения.Появится угол ">", кнопка "C" завершит выбросы и частота будет равна нулю.

Комплектация:

1 * генератор сигналов
