Последнее обновление: 28.03.2022

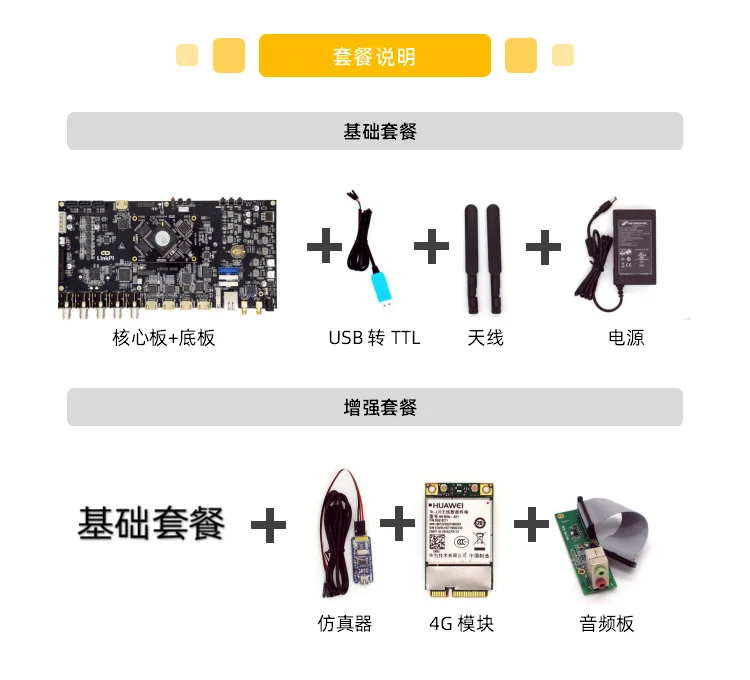

Основная посылка:
Основная плата + Нижняя плата + usb-кабель для TTL + антенна + источник питания
Усиленная посылка:
Основная плата + Нижняя плата + кабель USB в TTL + антенна + источник питания + Эмулятор + модуль 4G + аудиоплата

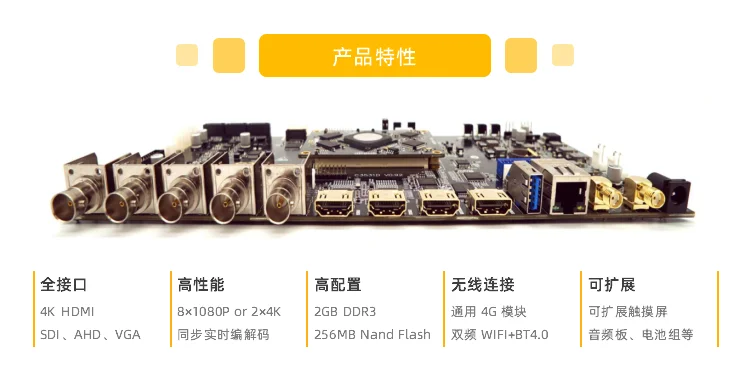

Особенности продукта
Полный интерфейс
4K HDMI, SDI, AHD, VGA
Высокая производительность
8x1080P или 2x4K одновременное кодирование и декодирование в реальном времени
Высокий профиль
2 ГБ DDR3, 256 Мб Nand Flash
Беспроводные соединения
Универсальный модуль 4G
Двухчастотный WIFI + BT4.0
Масштабируемый
Расширяемая аудиоплата с сенсорным экраном, батарейный блок и т. Д.
Параметры производительности
Производительность ядра
Основной чип: HI3531DV100
Процессор: ARM Cortex A9 двухъядерный @ 1,4 ГГц
Память: 2 ГБ DDR3
Вспышка: 256 Мб Nand FLASH
Входной интерфейс
-HDMIx2 поддерживает до 4K @ 30 с аудио
-SDIx4 поддерживает до 1080P60, последний с аудио
-Интерфейс VGA/HDMI с двумя вариантами выбора, автоматическое переключение, до 1080P60
-Интерфейс AHD поддерживает до 1080P30
Выходной интерфейс
-Передняя HDMIx1 поддерживает 4K
-Задний HDMIx1 поддерживает 1080P
-Встроенный VGA pin x1 поддерживает 1080P
-CVBSX1
-SDI ring out x4
Производительность кодека
-8x1080P @ 30 + 8xD1 @ 30 h264/h265 кодирование
-2x4K @ 30 + 2x1080P @ 30 h264/h265 кодирование
-8x1080P @ 30 или 2x4K @ 30 h264/h265 кодирование
-4x1080P @ 30 mjpeg encode/decode
-Поддержка H264 + (интеллектуальная многоточечная рамка, AVBR)
-Максимальная скорость передачи данных 40 Мбит/с
Прочее
Сеть: гигабитная Проводная сеть, двухдиапазонный WIFI, модуль 4G, Bluetooth
Хранение: SATAx3
Аудио: специальный интерфейс расширения для аудио платы
MCU: STM32F103RBT
Штыревой разъем: GPIO, PWM, UART, I2C, SPI, USB, I2S/PCM
Другие: кнопка x3, USB3.0x1
Источник питания: DC12V, Типичное энергопотребление 20 Вт, максимальное энергопотребление 35 Вт, рекомендуется 12V5A

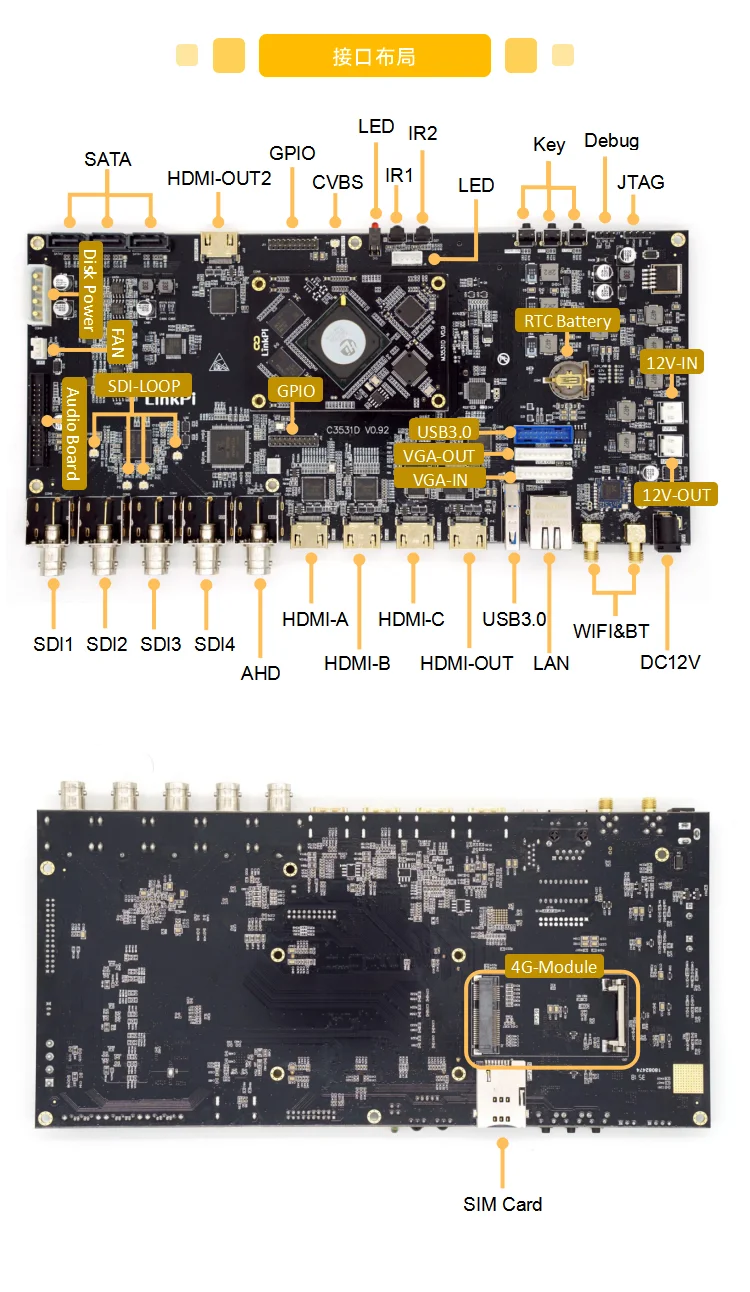

Макет интерфейса
