Бесконтактный датчик уровня жидкости, XKC-Y28-NCБесконтактный Датчик уровня воды, переключатель обнаружения уровня воды, 5 В, 12 В, 24 В постоянного тока
593,75₽
В наличии!
Последнее обновление: 17.09.2024
1. Обзор товара

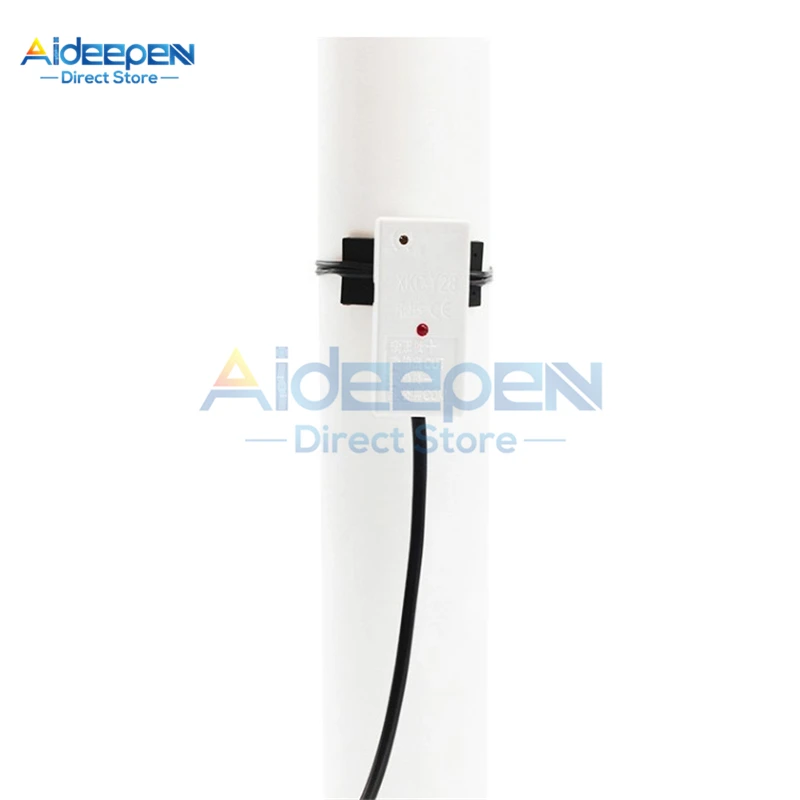

Интеллектуальный бесконтактный датчик уровня жидкости (далее-датчик уровня жидкости) использует передовые технологии обработки сигналов и высокоскоростной чип обработки сигнала, что пробивает влияние толщины стенки контейнера, и реализует истинное Бесконтактное состояние уровня жидкости в закрытом контейнере. Обнаружение контактов. Датчик уровня жидкости (зонд) устанавливается на верхнюю и нижнюю стороны наружной стенки испытываемой емкости (высокий и низкий уровни уровня жидкости), И неметаллический контейнер не нужно открывать, а установка проста и не влияет на производство. Он может обнаруживать уровень различных токсичных веществ, сильных кислот, сильных щелочей и различных жидкостей в герметичных контейнерах высокого давления. Датчик уровня жидкости не предъявляет особых требований к материалу жидкой среды и контейнеру и может широко использоваться.

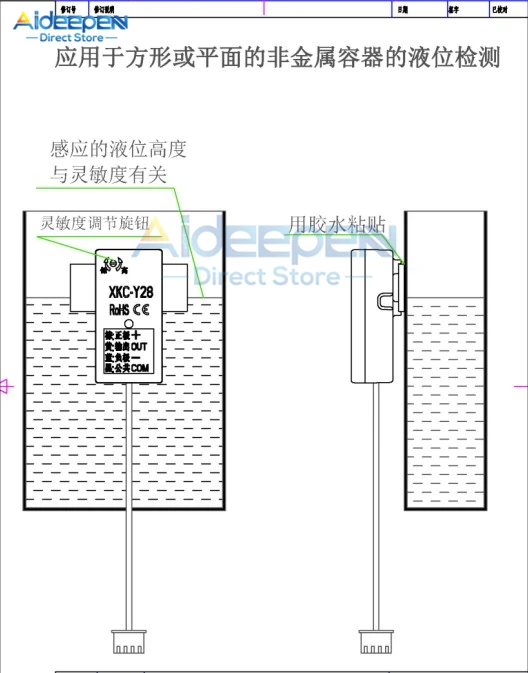

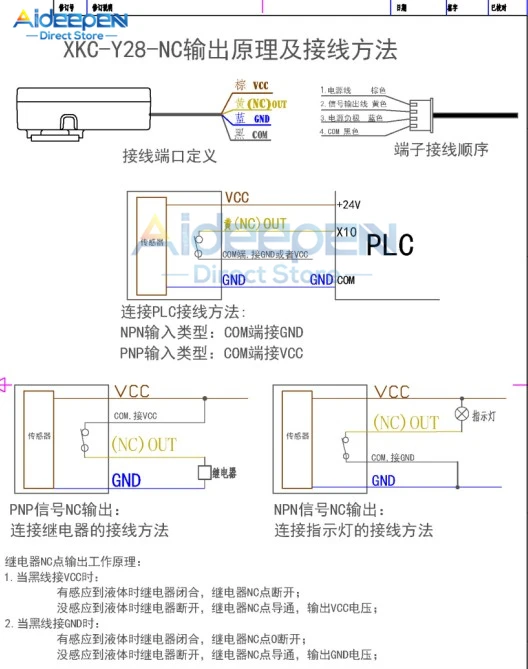

Продукция XKC-Y28-NO/NC специально разработана для неметаллических труб (внешний диаметр трубы D≥ 11 мм) или определения уровня жидкости в плоском контейнере. Данная серия датчиков уровня жидкости имеет два интерфейса выхода сигнала, которые представляют собой нормально открытый выход реле и нормально закрытый выход реле;

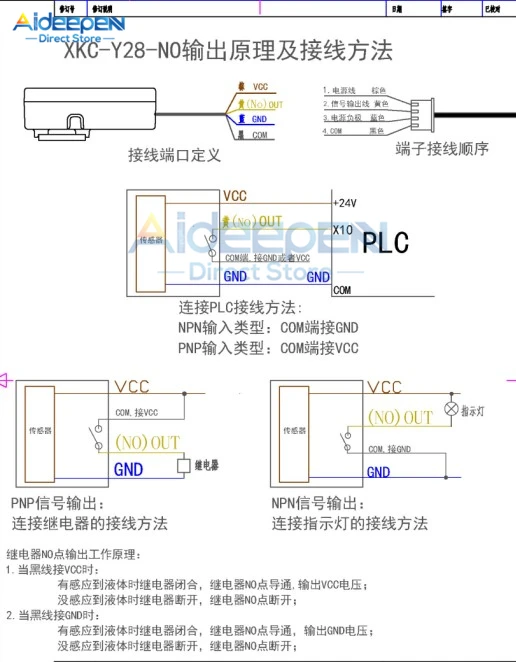

Нормально открытый выходной интерфейс-Модель: XKC-Y28-NO (5 В), (12 В), (24 В)

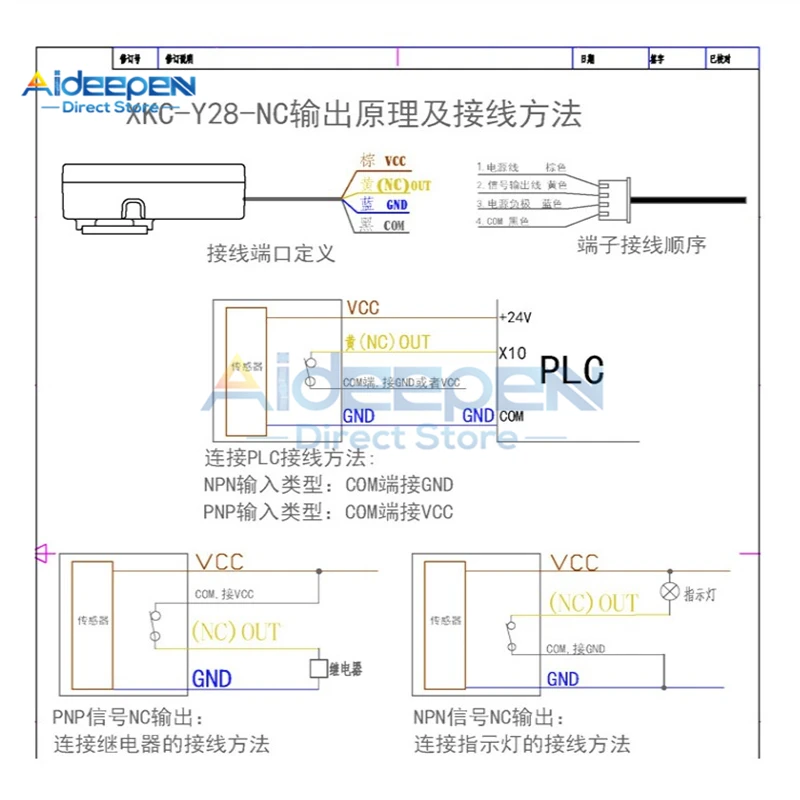

Нормально закрытый выходной интерфейс-Модель: XKC-Y28-NC (5 В), (12 В), (24 В)
2. Особенности товара
XCK-Y28-NO/NC датчик, подходит для неметаллических труб (внешний диаметр трубы D≥ 11 мм) или плоских контейнеров без прямого контакта с жидкостью, не подвергается коррозии сильными кислотами, щелочами и другими агрессивными жидкостями и не подвергается воздействию накипи или другого мусора.
Встроенная интеллектуальная Регулировка уровня жидкости и функция памяти уровня жидкости, режим отображения состояния жидкости, может реализовать Многоточечное подключение серии.
Точное и стабильное определение уровня кипячения.
Встроенная чистая структура электронной цепи, немеханический режим работы, стабильная производительность и долговечность.
Встроенная высокая стабильность, высокая чувствительность, сильная защита от помех, свободная от внешних электромагнитных помех, специальная обработка для силовых помех и помех общего режима, для совместимости со всеми 5 В, 12 В, 24V Адаптеры питания на рынке.
Сильная совместимость, проникая в различные неметаллические контейнерные трубы, такие как пластик, стекло, керамика и другие контейнеры, толщина стенки индукционной трубы может достигать 20 мм; Подходит для различных изогнутых, дуговых, цилиндрические контейнеры или Обнаружение бит труб.
Можно выбрать Высокое напряжение (5 В, 12 В, 24 В), подходит для подключения различных схем и приложений продукта.
Три, принцип работы
Интеллектуальный бесконтактный датчик уровня жидкости использует чувствительную емкость воды для определения наличия жидкости. При отсутствии жидкости, близкой к датчику, датчик имеет определенную статическую ёмкость к земле за счет распределенной ёмкости на датчике. Когда уровень жидкости медленно поднимается и приближается к датчику, паразитарная емкость жидкости будет соединена с этой статической емкостью, что увеличивает емкость датчика, И измененный ёмкостный сигнал вводится в контрольную микросхему для преобразования сигнала. Емкость преобразуется в изменение определенного электрического сигнала, а затем используется определенный алгоритм для обнаружения и оценки степени этого изменения. Когда изменение превышает определенный порог, считается, что уровень жидкости достиг точки чувствительности.
Четыре, условия применения
(1) Вязкость измеряемой жидкой среды
Когда динамическая вязкость меньше 10 МПа, она измеряется в обычном режиме. На обнаружение может повлиять 10 мпас <динамическая вязкость <30 мпас. Когда динамическая вязкость превышает 30 мпас, ее нельзя измерить, потому что большое количество жидкости прилипает к стенке контейнера.
Примечание: по мере увеличения температуры вязкость снижается, и на большинство жидкостей с высокой вязкостью больше влияет температура. Поэтому обращайте внимание на эффект температуры жидкости при измерении вязких жидкостей.
Регулировка чувствительности

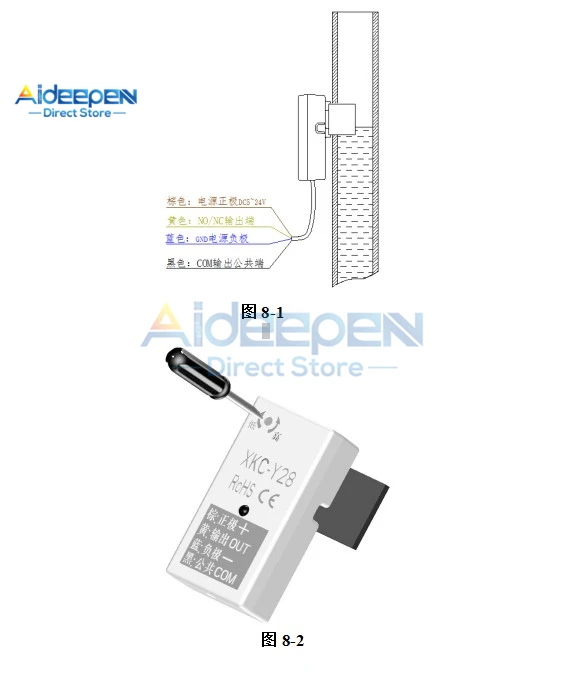

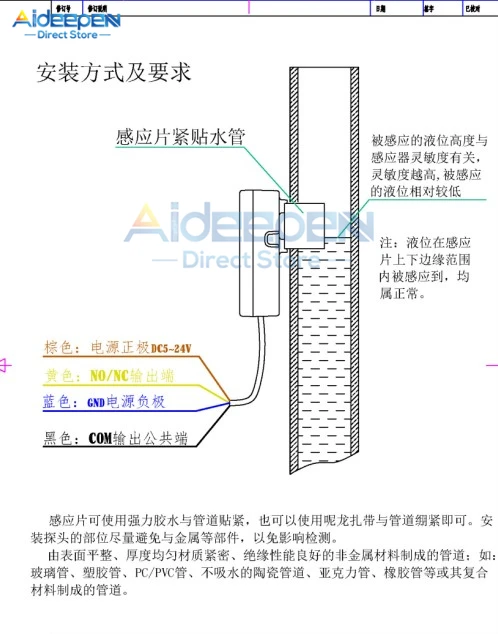

После установки датчика по способу в разделе 6 Подключите шнур питания и сигнальную линию, И Отрегулируйте уровень воды контейнера или трубы между верхним и нижним краями черной сенсорной пленки. Как показано на рис. 8-1. Поворот потенциометра в верхнем левом углу датчика с помощью плосколопастной отвертки. Поверните его против часовой стрелки, чтобы повысить чувствительность, и поверните по часовой стрелке, чтобы уменьшить чувствительность, как показано на рис. 8-2.
Если чувствительность слишком низкая, поверните потенциометр против часовой стрелки, пока красный светосветильник индикатор не светильник тся.
Если чувствительность слишком высокая, поверните потенциометр по часовой стрелке до тех пор, пока светильник погаснет красный световой индикатор.
Обслуживание продукции
1. Верхняя часть формы
Обратите внимание на сохранение уровня в чистоте, старайтесь предотвращать коррозию и избегать сильных столкновений и ударов с других предметов.
При установке на открытом воздухе Избегайте попадания прямых солнечных лучей на основной корпус уровнемера, держите его вдали от источников тепла и обращайте внимание на вентиляцию. Если температура окружающей среды превышает номинальную температуру, примите соответствующие меры защиты от охлаждения.
Когда температура окружающей среды слишком низкая, защитный ящик для инструментов или другие защитные устройства используется для защита от замерзания, и обратите внимание на сохранение уровня в сухом состоянии.
Датчик должен регулярно обрабатываться и проверяться. (Временной интервал обнаружения определяется единицей использования в зависимости от конкретной ситуации).
После включения датчика уровня жидкости нет ответа (светильник катор не светильник, когда уровень воды достигает точки чувствительности, а регулировка чувствительности не реагирует)
①Не подключено правильно проверьте и подключите питание
② Положительный и отрицательный концы шнура питания перевернуты, исправьте проводку
③ Модуль питания поврежден, замените монтажную плату, где находится модуль питания
④ Чувствительность слишком низкая, Настройте чувствительность на соответствующий уровень
Светильник всегда горит
① Чувствительная передача слишком высокая Настройка чувствительности на соответствующую передачу
② Параметры инициализации ненормально изменены возвращаются на завод для повторной инициализации
③ Датчик имеет мусор или другие металлические части, близкие к нему. Очистите мусор и Держите на определенном расстоянии от металлических деталей.
