Макетная плата FT4232HL FT4232 с USB на последовательный порт JTAG SPI I2C OpenOCD

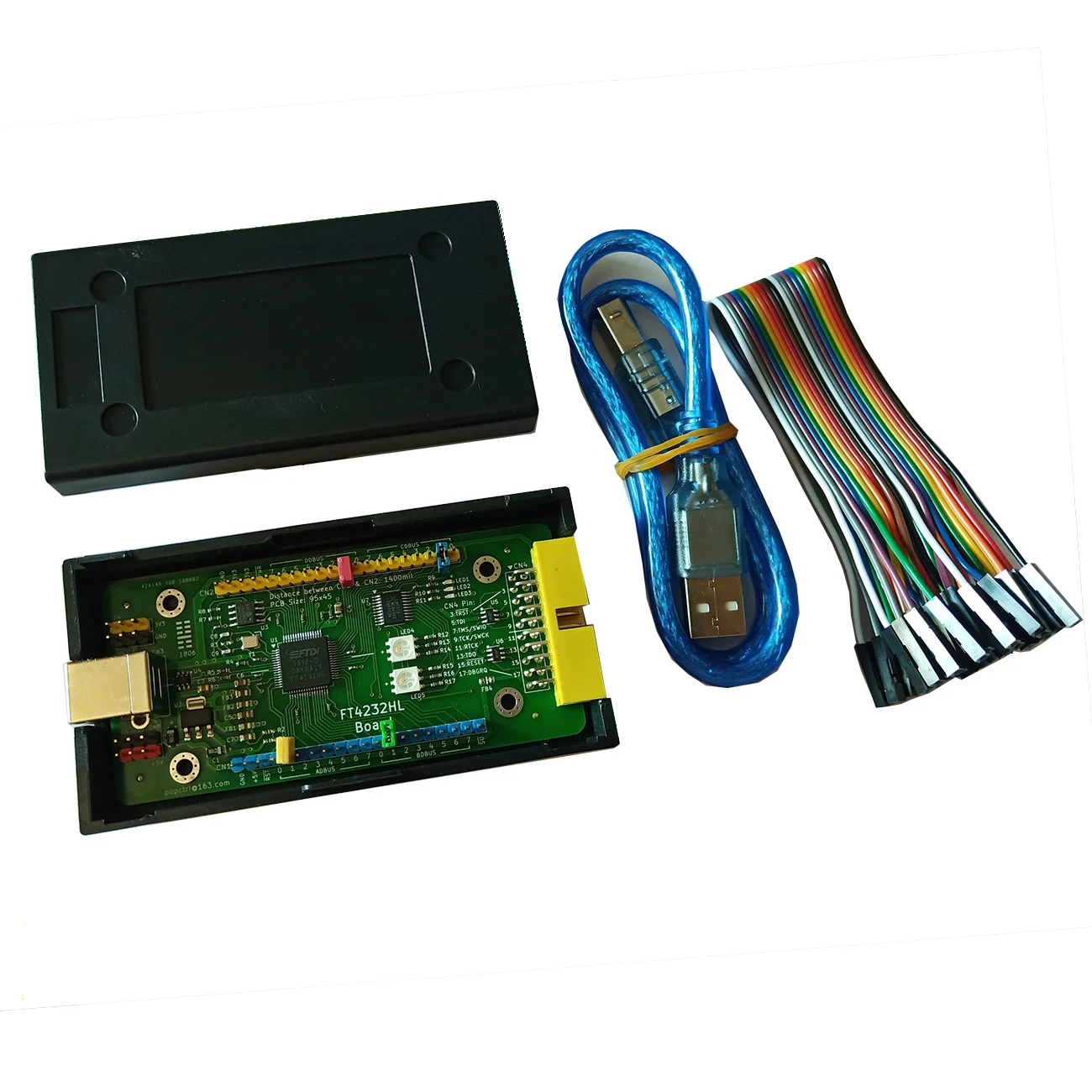

Используйте FT4232HL для преобразования из USB в несколько интерфейсов, таких как UART / SPI / JTA / I2C и т. д.Для получения подробной информации о функциях чипа см. Таблицу данных.【Описание 】Размеры (длина × ширина × высота): 103 × 45 × 14 ммРазмер печатной платы (длина × ширина × толщина): 95 × 45 × 1,6 мм

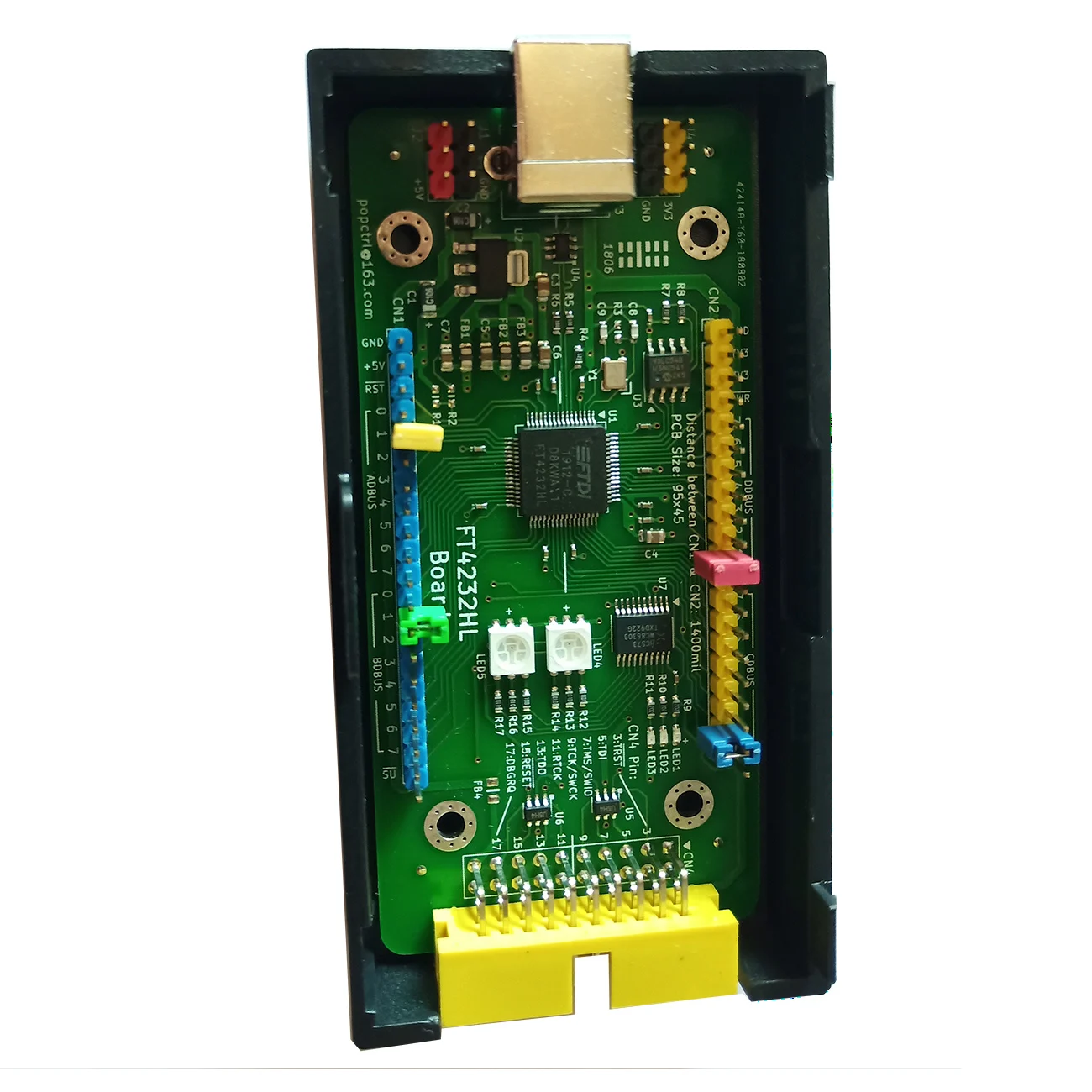

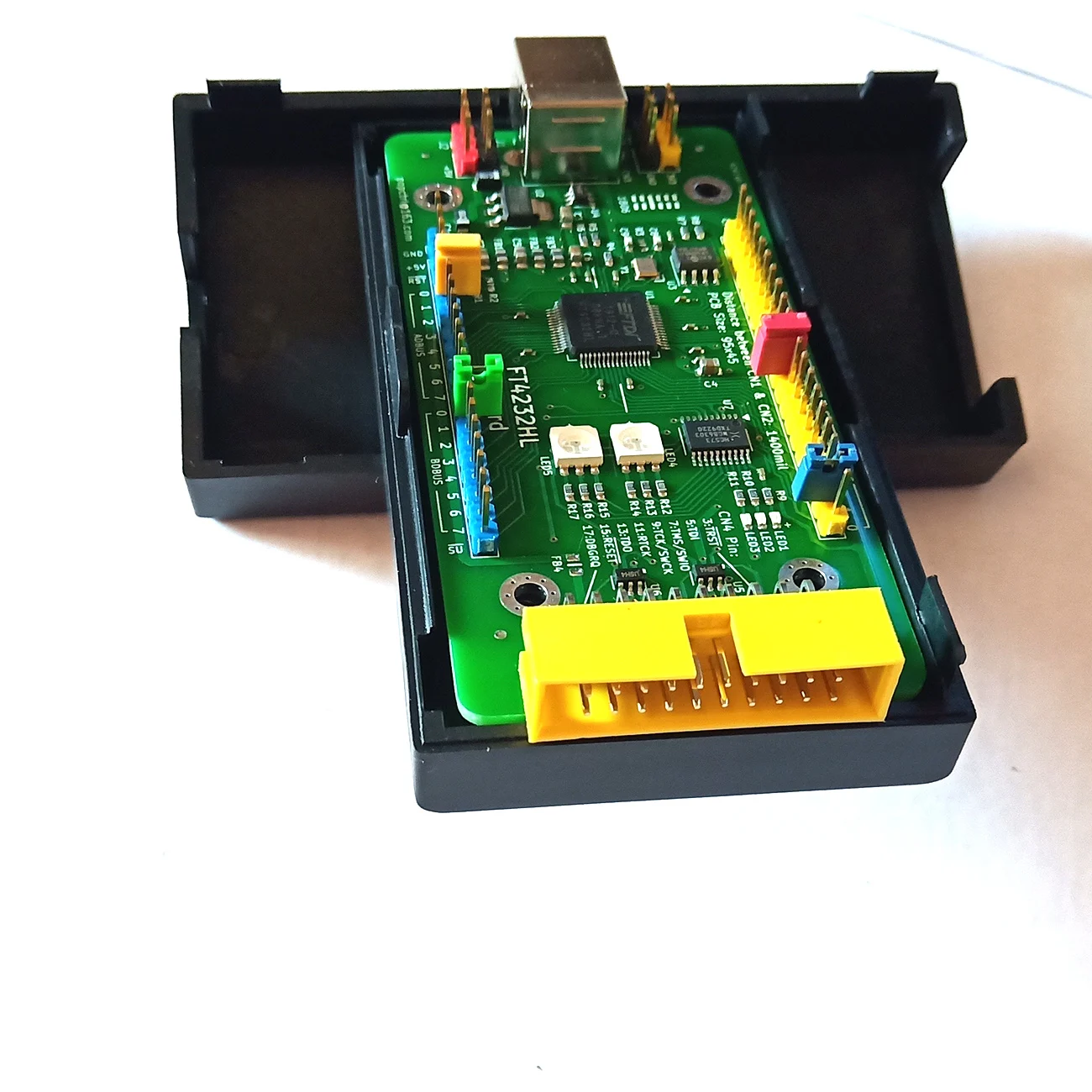

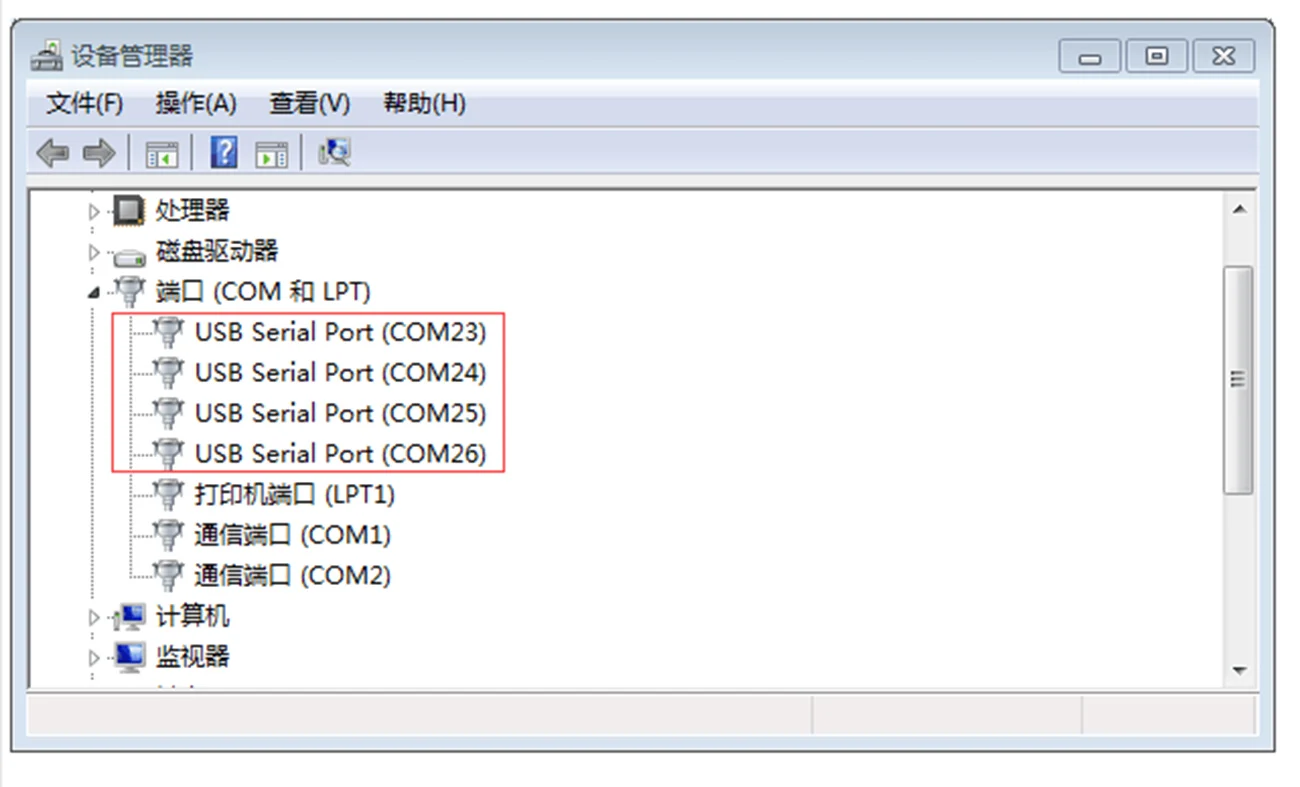

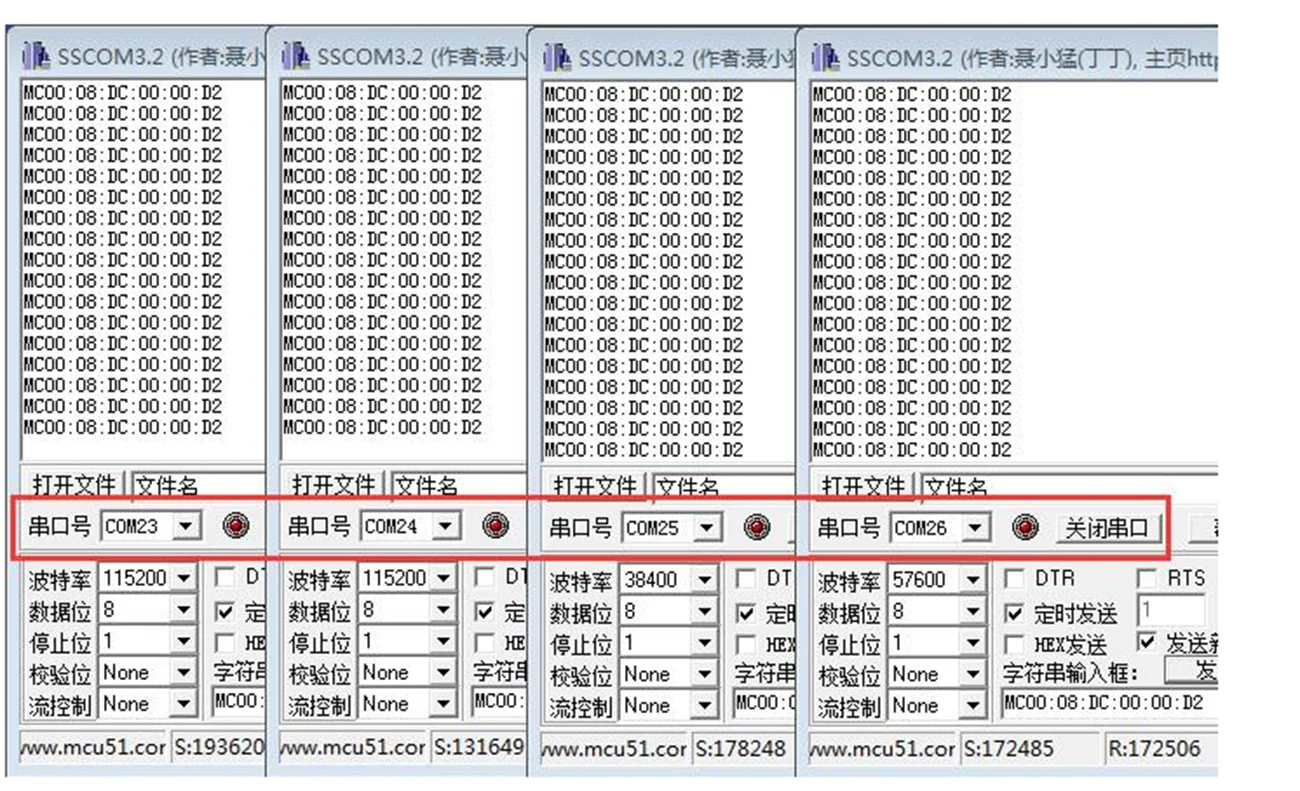

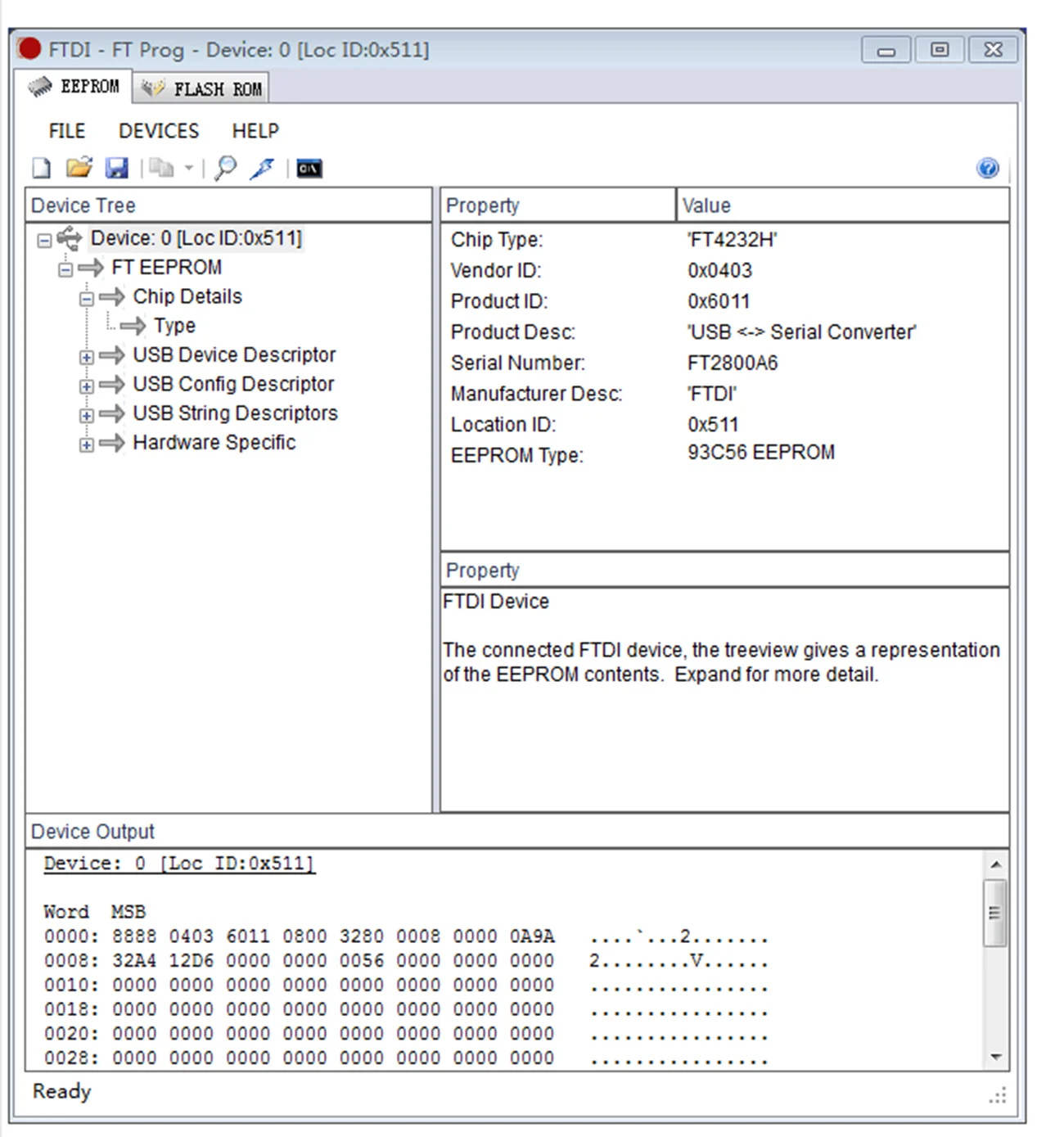

Режим питания: + 5 В, подключен к CN3 через usb-порт.Все функциональные контакты имеют контакты, которые могут быть легко подключены к периферийным модулям кабелей DuPont.Схемы защиты ESD добавляются к сигнальным контактам CN3 и CN4. Для получения более подробной информации см. Схему.CN1: 2,54 мм Шаг 1 × 20 игла однорядные иглы;CN2: 2,54 мм Шаг 1 × 20 однорядные pin;CN4: 2,54 мм шаг 2 × 10 игл вкладыш двухрядного изогнутые Одиночная игла Рог основание.Расстояние между CN1 и CN2-1400 тыс., то есть 14x2,54 = 35,56 мм.【Соответствующая информация 】1. Схематическая схема Совета Безопасности (адрес:Https://github.com/arm8686/FT4232HL-Board).2. Для оформления чипа и драйвера, пожалуйста, посетите официальный веб-сайт FTDI для загрузки обновленной версии (официальный адрес веб-сайта:Http://www.ftdichip.com/).3. Соответствующая информация о плате разработки FT4232HL включает схему схемы (ссылка:Https://pan.baidu.com/s/1UTyfiiDO_P0pfFnZ-3fhFgКод: gil9).4. "FT4232HL используется как краткое руководство для openOCD V0.1.pdf" (ссылка:Https://pan.baidu.com/s/13iSrcgvTXMnrDM3HA-bBAw, Код извлечения: w8u1).[Простые шаги использования] (для улучшения)LED1-это индикатор питания. Как только питание поставляется, оно всегда включено.После установки драйвера CDM21228_Setup FT4232HL не соответствует USB на Quad.Четыре последовательных порта могут быть легко протестированы с помощью программного обеспечения для последовательной отладки ПК.Просто используйте колпачки перемычки, чтобы сократить TXD и RXD последовательного порта для самостоятельного тестирования.U7 (74HC573) подключен к TXD и RXD четырех последовательных портов для привода светодиодов для индикации сигнала.Когда монтажная плата включена, некоторые светодиоды мерцают, что является нормальным.
