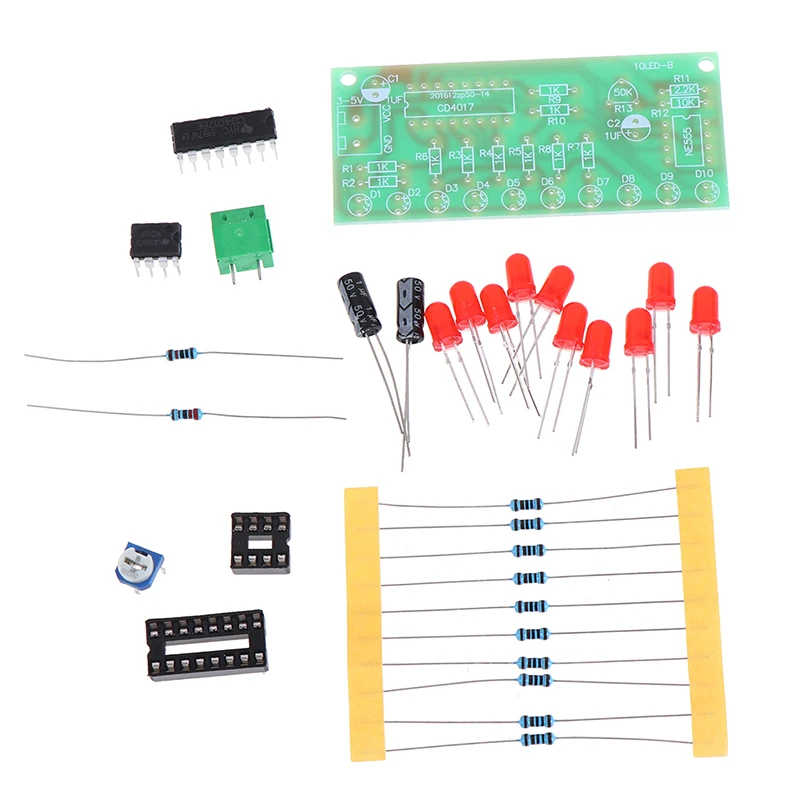

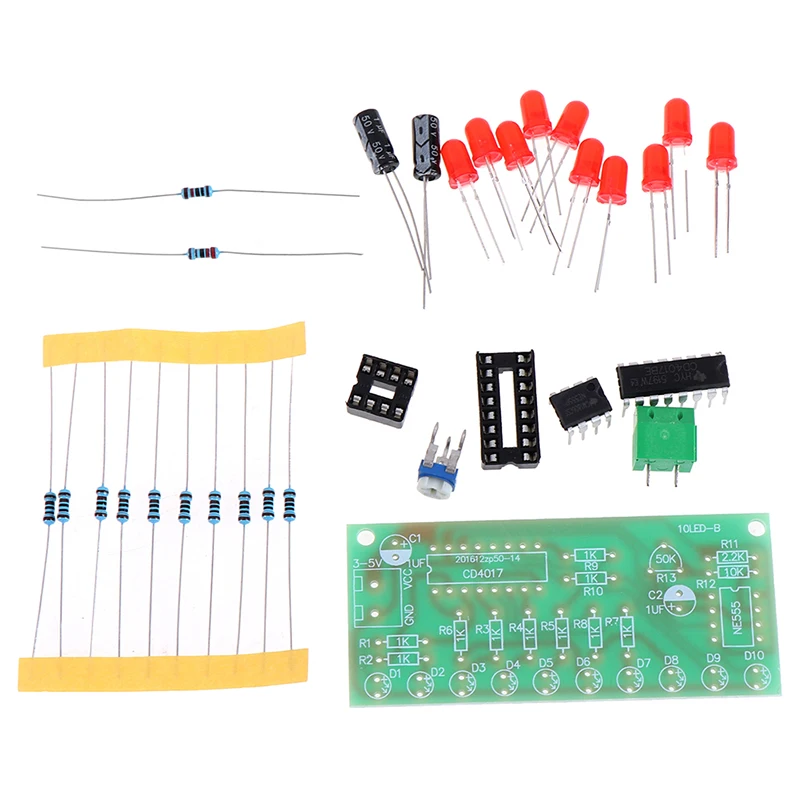

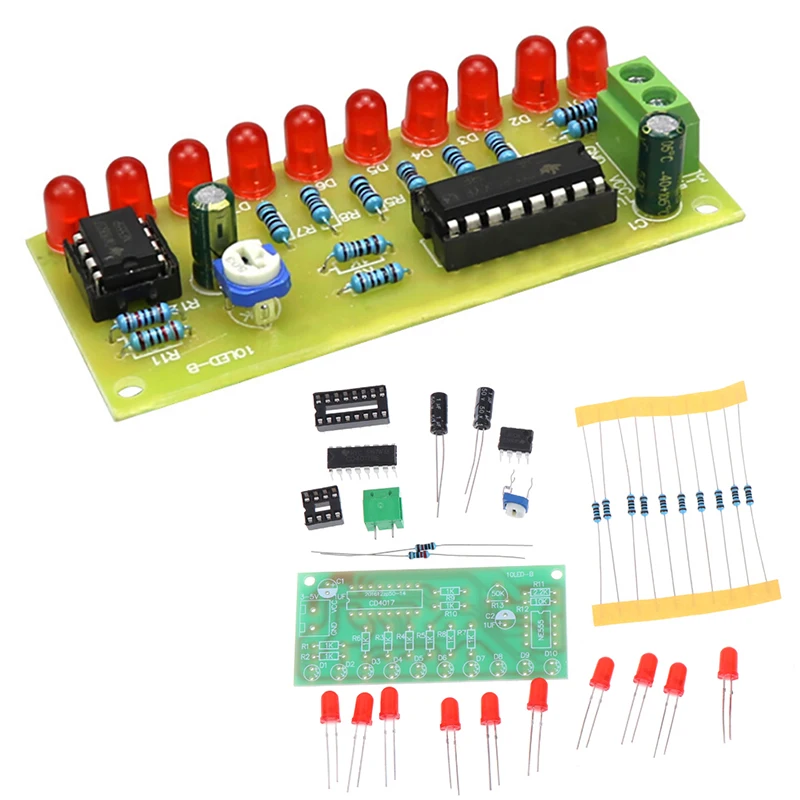

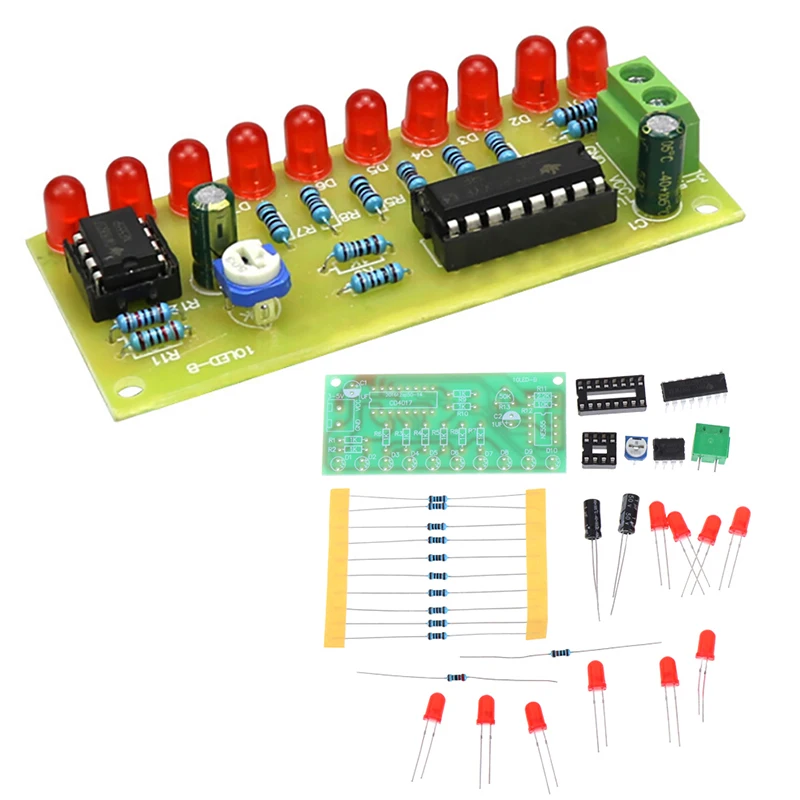

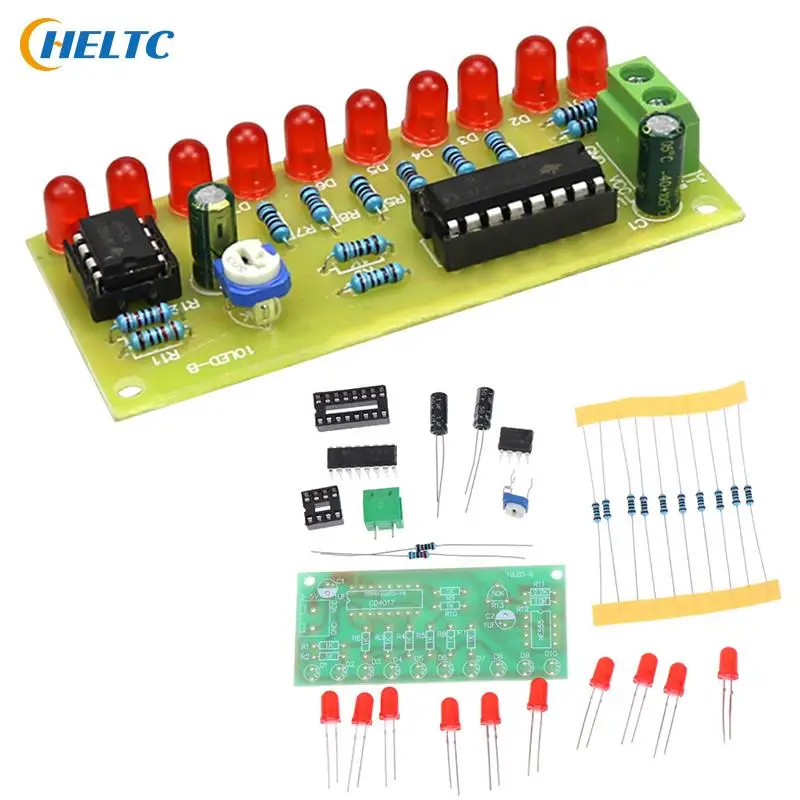

Электронный DIY Наборы модуль NE555 + CD4017 драйвер водный порошковый NE555 цепи красный светильник Chaser вода течет светильник светодиодный

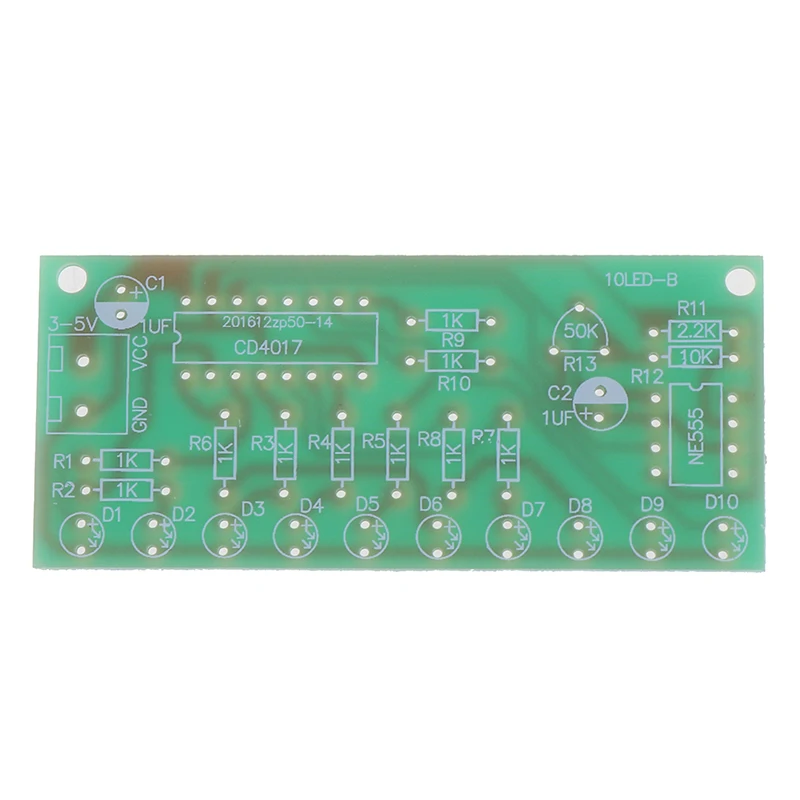

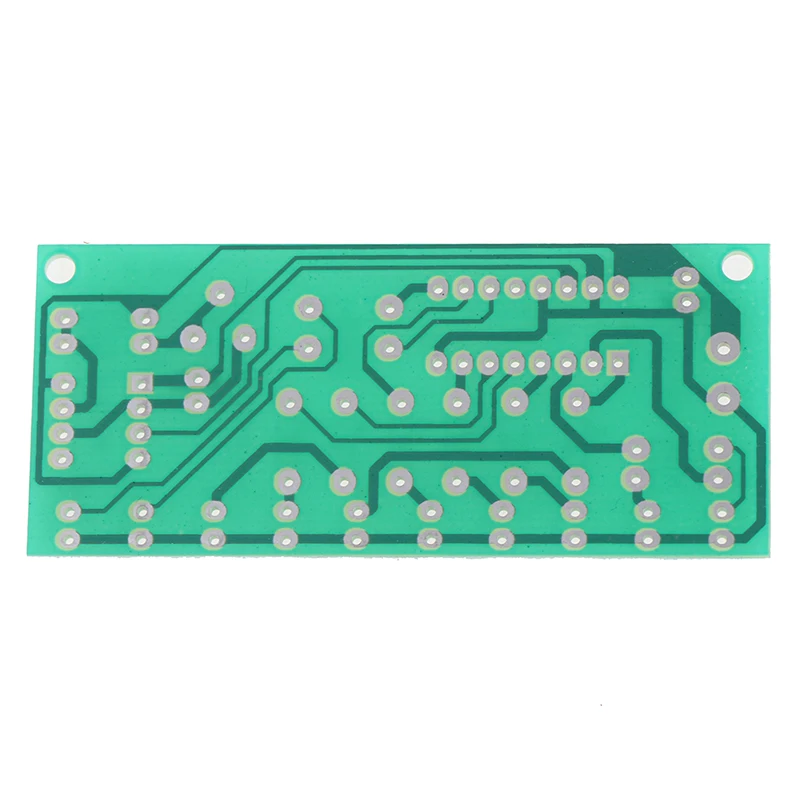

Описание:Размер печатной платы: 7,3*3,2 ммPCB толщина: 1,6 ммПоставка Напряжение: 2,5-8 VЭта посылка в основном является десятичной контурной схемой и схемой, генерируемой часами, от ядра самовозбуждаемого мультивибратора NE555 через R2, R3, R4 заряжайте конденсатор C1, c1 запускается при зарядке, NE555 2 фута все еще на низком уровне, поэтому выход pin 3 идет высоко, когда мощность через R2, R3, R4 для зарядки от C1 до 2/3 напряжения питания, выходной штырь 3 уровня от high до low , NE555 проводящий внутренний разряд, конденсатор C1 через R4, R3, NE555 7 футов разряда до тех пор, пока напряжение через C1 находится на расстоянии менее 1 /3 напряжение источника питания, NE555 и 3 фута от низкого до высокого. C1 и заряжайте снова, образуются колебания цикла. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 можно регулировать для контроля выходной частоты осциллятора, осциллирующий сигнал часов применяется непрерывно NE555 CD4017 14 футов, Выходной терминал 10 соединен с CD4017 10 светодиодный, когда выходной терминал 10 поворачивает CD4017 генерируемый сигнал часов применяется на высоком уровне, d1-D10 последовательно горит, чтобы создать эффект водного светильник.Вы можете настроить скорость потока R4 светодиодный свет.Посылка включает в себя:1 * NE555 + CD4017 светодиодный светильник
