Введение:
Широко используется в прецизионных измерительных приборах, автоматизации зданий, оборудовании точного машиностроения, подъемном оборудовании лифта, системах автоматизации, офисном оборудовании калькулятора, инверторном оборудовании сервосистемы, оборудовании преобразования частоты, освещении, оборудовании информационной связи, импульсный источник питания UPS, автомобильная электроника на оборудовании, после использования высококачественных импортных компонентов, Эффект фильтрации очевиден!
Функция электрофильтра EMI:
Фильтр электромагнитных помех представляет собой реактивный фильтр нижних частот, установленный на входе питания электронного устройства для подавления шумовых помех, передаваемых через линию электросети, и подавления высокочастотных помеховой сигнал, генерируемый самим электронным устройством. Войдите в электросеть и повредите другое электронное оборудование. Таким образом, EMI стал устройством, которое должно быть установлено в электронном оборудовании.
Шум источника питания-это тип электромагнитных помех, а его проводимый шумовой спектр составляет от 10 кГц до 30 МГц, до 150 МГц. В зависимости от направления распространения шум источника питания можно разделить на две категории: одна-внешние помехи, возникающие от линии источника питания, А другой-шум, излучаемый электронным устройством и проводимый через линию питания. Это указывает на то, что шум является сигналом двусторонних помех, а электронное устройство является одновременно объектом шумовых помех и источником шума. В соответствии с формальными характеристиками шумовые помехи делятся на два типа: помехи в серийном режиме и помехи в общем режиме. Помехи в последовательном режиме-это шум между двумя линиями питания (называемыми линией в линию). Помехи в обычном режиме-это шум двух линий электропередачи к земле (называется линия к земле). Таким образом, фильтр электромагнитных помех должен отвечать требованиям электромагнитной совместимости (ЭМС), а также должен быть двусторонним радиочастотным фильтром. С одной стороны, он должен отфильтровать внешние электромагнитные помехи, поступающие от линии электропитания переменного тока, с другой стороны, это может избежать самого устройства. Внешний шум излучается, чтобы не повлиять на нормальную работу других электронных устройств в той же электромагнитной среде. Кроме того, фильтр EMI подавляет как последовательный режим, так и помехи общего режима.
Меры предосторожности:
При выборе фильтра EMI следует учитывать его рабочее напряжение, рабочий ток и выдерживаемое напряжение.
Фильтр EMI должен быть установлен на входе питания, чтобы уменьшить излучаемые помехи.
Лучше использовать двойную клеевую линию для линии подключения фильтра EMI, что поможет устранить некоторые высокочастотные помехи.
Входные и выходные линии фильтра EMI не должны быть параллельными. Необходимо открыть определенное расстояние, чтобы обеспечить функцию фильтра.
Точка E фильтра EMI и шасси должны быть в хорошем контакте и заземлены.

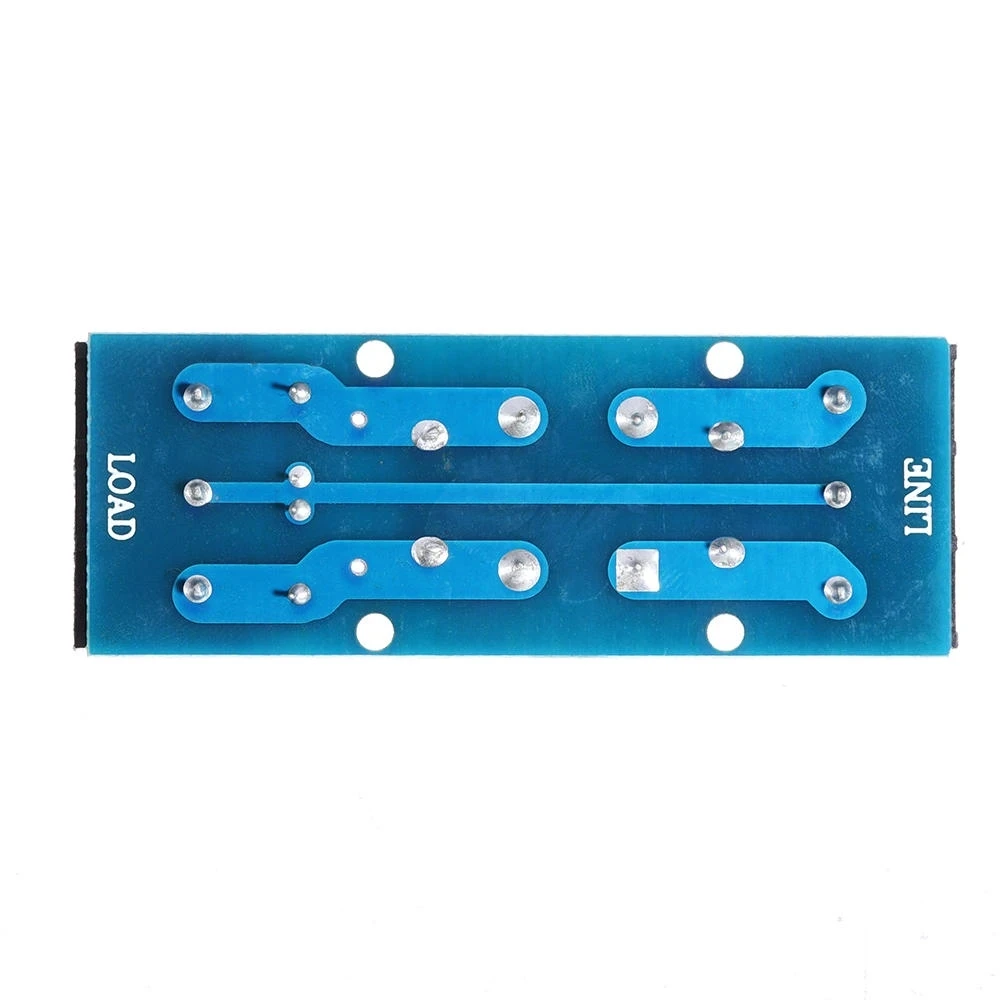

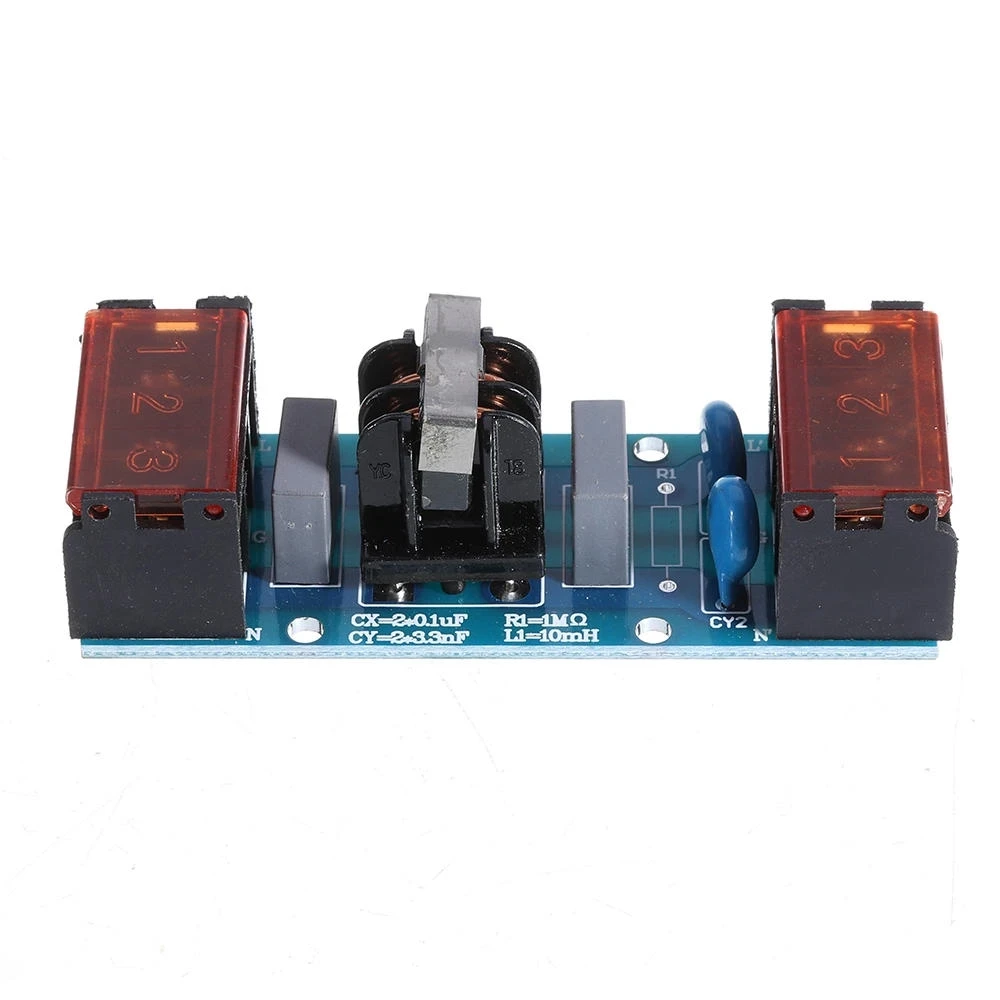

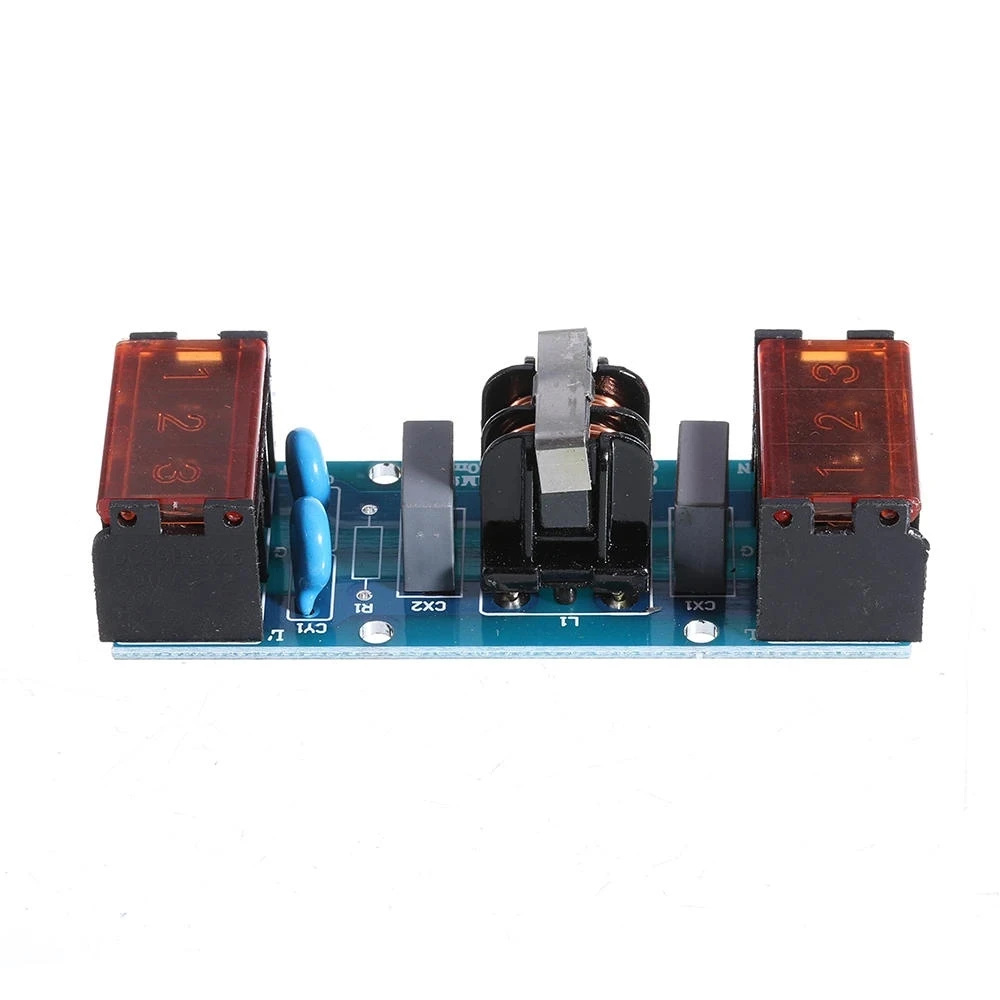

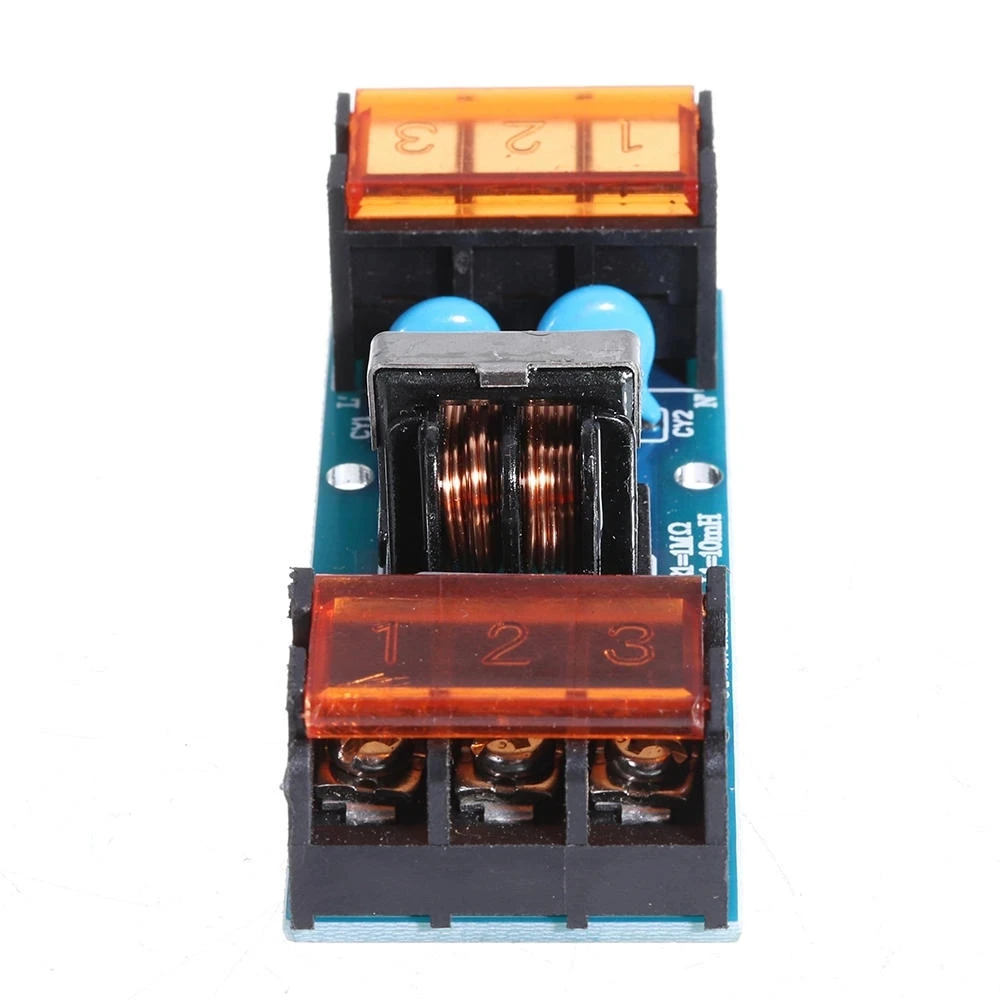

Особенность:

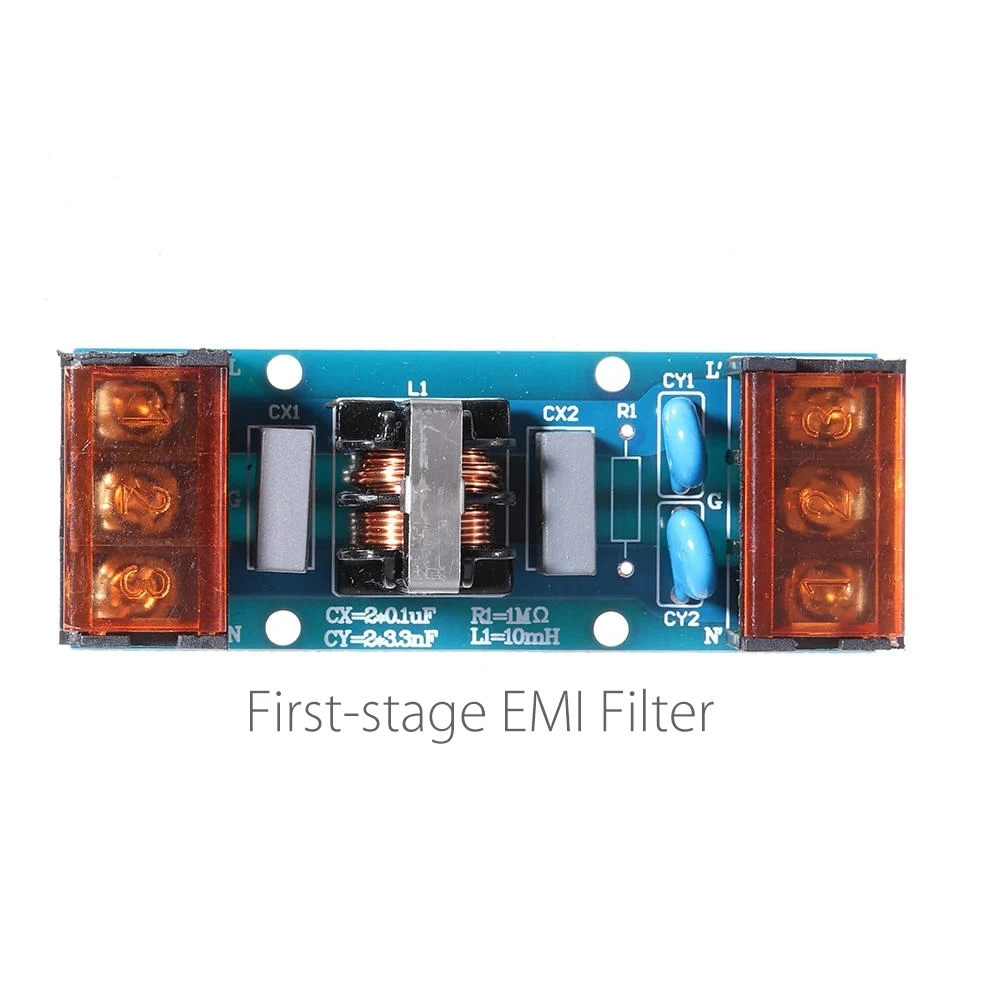

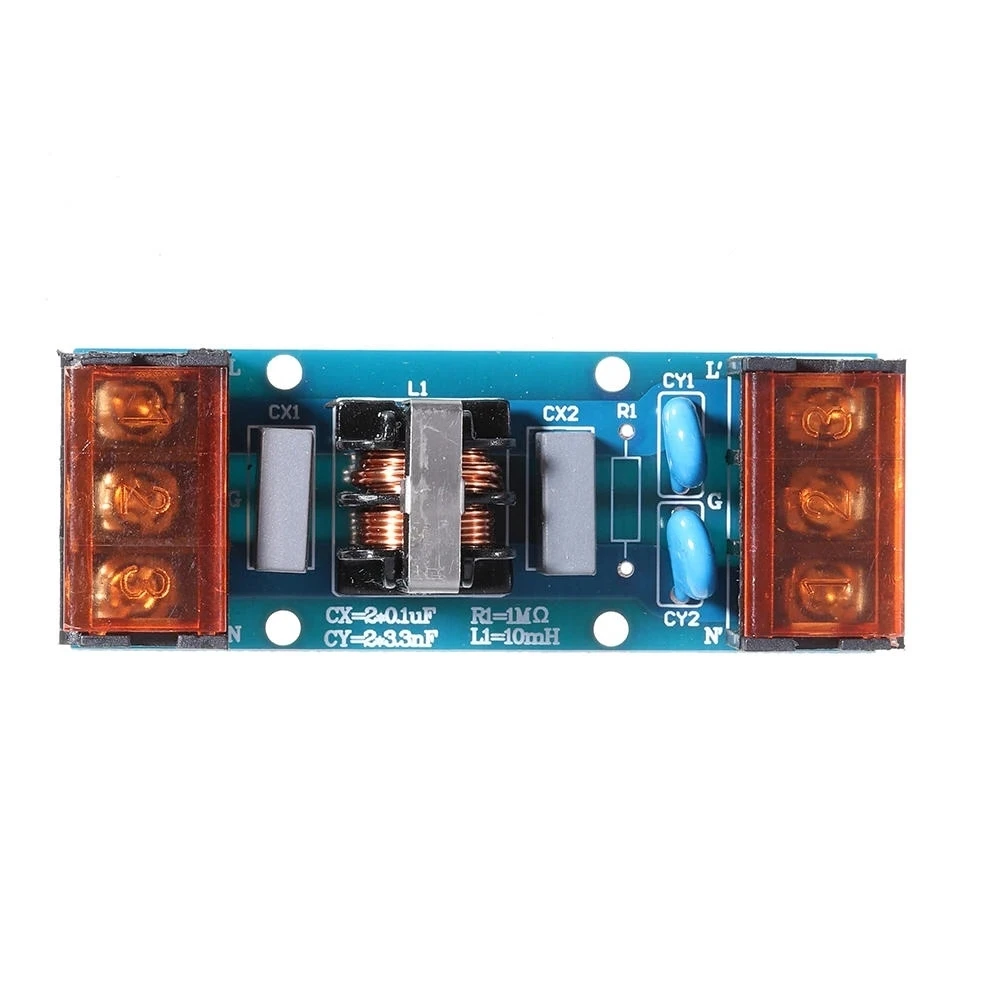

Классификация фильтра модуля: первый этап
Классификация тока модуля: 6A и 25A

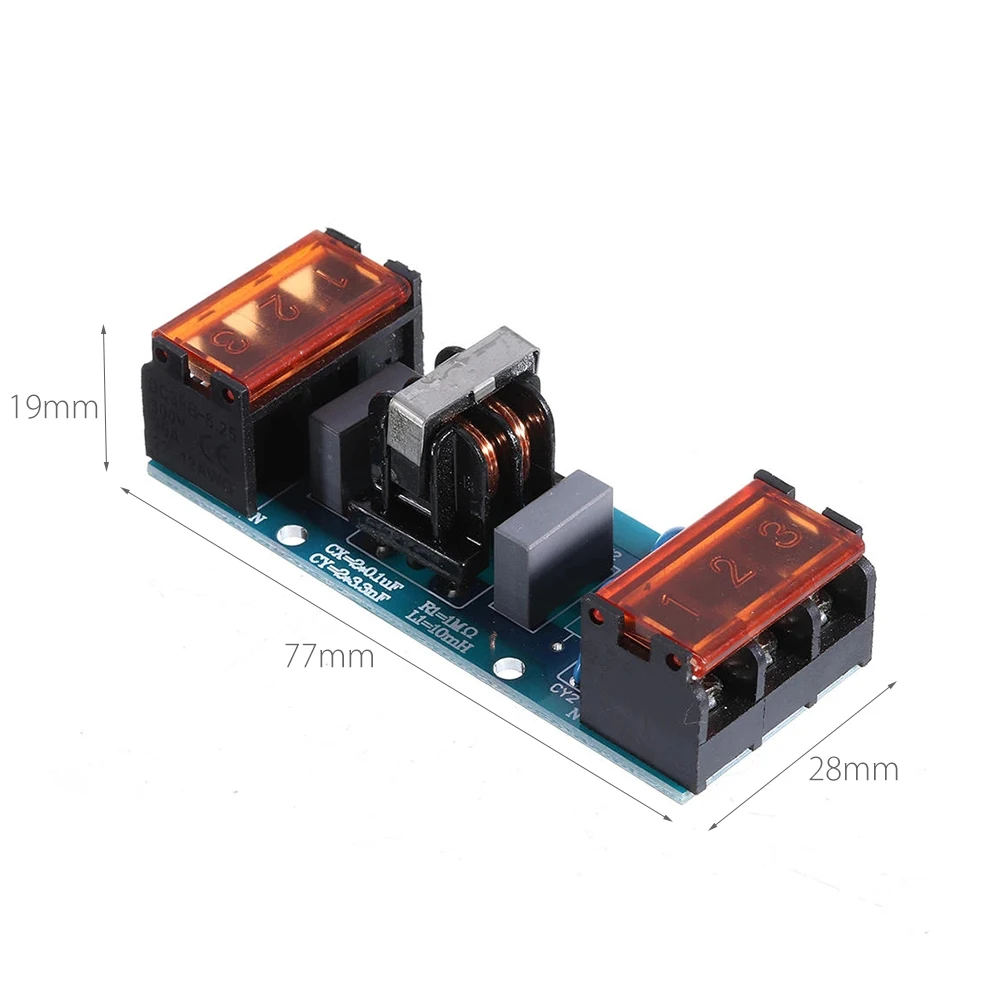

Размер модуля:
Первый этап: 77 мм * 28 мм * 19 мм (длина * ширина * высота)
Посылка входит: 1 х аудио фильтр питания(Пожалуйста, выберите правильный вариант)
