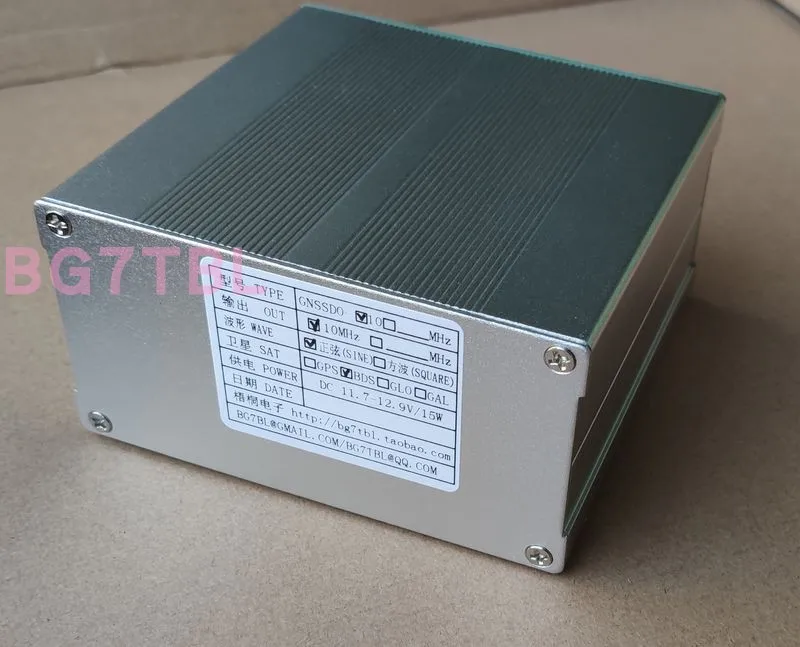

Изготовитель: BG7TBL GPS DO GNSSDO GNSS ученический осциллятор ученические часы с выходом 10 МГц Поддержка GPS + GALILEO



Характеристики:

-Номер модели: GNSSD0-10MHz

-Название товара: обновленная версия GPSDO

-Источник питания: DC11.7-12.9V; ≤ 15 Вт

-Источник питания антенны: DC5V

-Совместимый спутник: для GPS + GALILEO

-1PPS выходной сигнал и амплитуда: квадратная волна, 3.3Vpp

-Амплитуда выходного сигнала 10 м: Синусоидальная волна, 1Vrms, (13 дБм +-3 дБ)

-Выход RS232: Протокол NMEA, 9600BPS

-Точность: после GNSS заблокирован, частоты, точность может достигать 5E-9 (0,05 Гц @ 10 МГц) не позднее, чем через 5 минут. Наконец, точность будет достигать 2E-11 (0,0002 Гц @ 10 МГц)



Посылка включает в себя:

-1 х ГНСС disciplлизованный осциллятор

-1 AC110-220-DC12V трансформатор

-Антенна GPS 5 м-1 шт.



Часто задаваемые вопросы:

В1: что такое GNSS? Что такое GNSSDO?

A1: GNSS-это глобальная навигационная спутниковая система, которая относится к группе спутниковых систем, которые предоставляют сигналы из пространства, используемого для передачи и позиционирования данных. И по definition GNSS обеспечивает весь глобальный охват. GNSS включает в себя несколько терминов позиционирования, таких как GPS, GLONASS, Galileo, Beidou и другие региональные системы.



GNSSDO-это аббревиатура для глобальной навигационной спутниковой системы. Используйте GNSS время для регулировки часов, чтобы сделать часы более точными.



В2: Каков основной принцип ГНСС-регулируемого осциллятора? Почему это более точно, чем атомные часы?

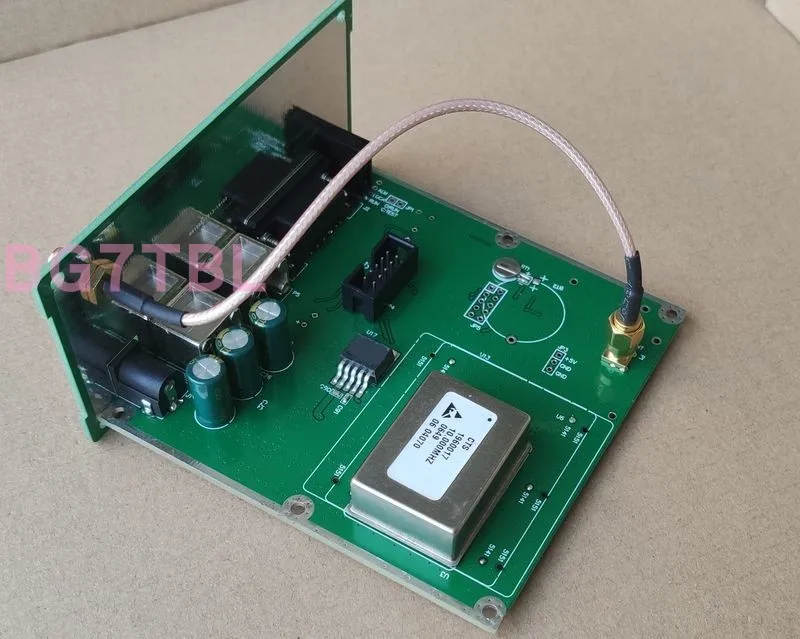

A2: основной принцип режима работы ГНСС: Стандартный выходной сигнал времени с помощью модуля ГНСС обычно является секундным импульсом (1 pps) для контроля или сравнения частоты осциллятора кристалла постоянной температуры, И затем Выводит сигнал, чтобы исправить погрешность частоты кристаллического осциллятора постоянной температуры.



Так как выход сигнала GNSS не имеет кумулятивной ошибки и длительная точность высокая, закаленный кристаллический осциллятор с постоянной температурой является более точным, чем атомные часы.



В3: где применяется GNSSDO?

A3: как правило, он используется в качестве стандартного источника информации на базовых станциях мобильных телефонов.



В4: Можно ли использовать без антенны?

А4: Да. Без антенны GNSSDO используется в качестве OCXO с сохранением производительности.



Q5: где разместить антенну? Можно ли использовать в помещении или рядом с окнами? Что мы можем сделать, если GNSS не блокирует?

A5: пожалуйста, используйте его на открытом воздухе, прямо на небо. Пожалуйста, не используйте его в помещении или рядом с окнами. Когда антенна лицом к небу, по крайней мере 1 / 5 площади неба должны быть доступны. В противном случае сигнал GNSS и точность частоты являются плохими из-за небольшой площади неба.



Если GNS не может быть заблокирован, поместите его в открытое пространство или поместите железную пластину на заднюю часть антенны. Правильно регулируемое расстояние между железной пластиной и антенной, улучшая сигнал.



В6: Что делать, если антенна недостаточно длинная?

A6: можно добавить удлинительные кабели. Например, мы использовали Удлинительный кабель 8 м для тестирования среды применения.



В7: Может ли антенна подключаться к антенне CATV?

A7: нет сигнала GNSS в вашем CATV.



В8: Как использовать оборудование?

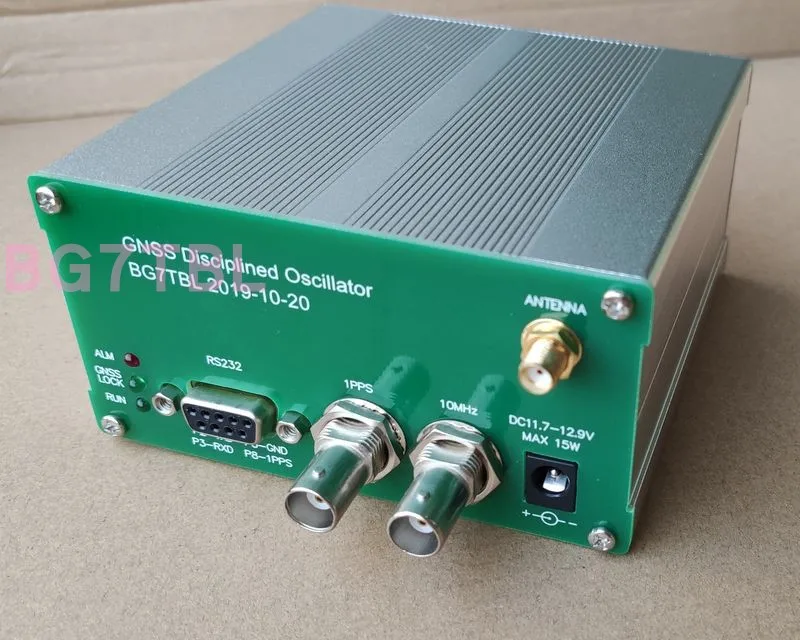

A8: Подключите его к антенне и сделайте антенну лицом к небу. Подключение к источнику питания DC12V. И BNC Порт выводит сигналы 10 МГц и 1PPS.



В9: Могу ли я изменить поддерживаемый спутник самостоятельно?

A9: пожалуйста, не изменяйте. Это может привести к тому, что GNSSDO не работает.



В10: может ли он использоваться в HiFi поле и в динамиках?

A10: с точной частотой, улучшенными акустическими деталями, улучшенным разрешением и уменьшенным фоновым шумом, он может использоваться в аудио-поле.



Q11: выходной сигнал GNSSDO-10 МГц. Поддерживает ли он мой DAC с 16,9344 МГц?

A11: Да. Вы можете использовать конвертер для изменения сигнала 10 МГц в сигнал 16,9344 МГц.
