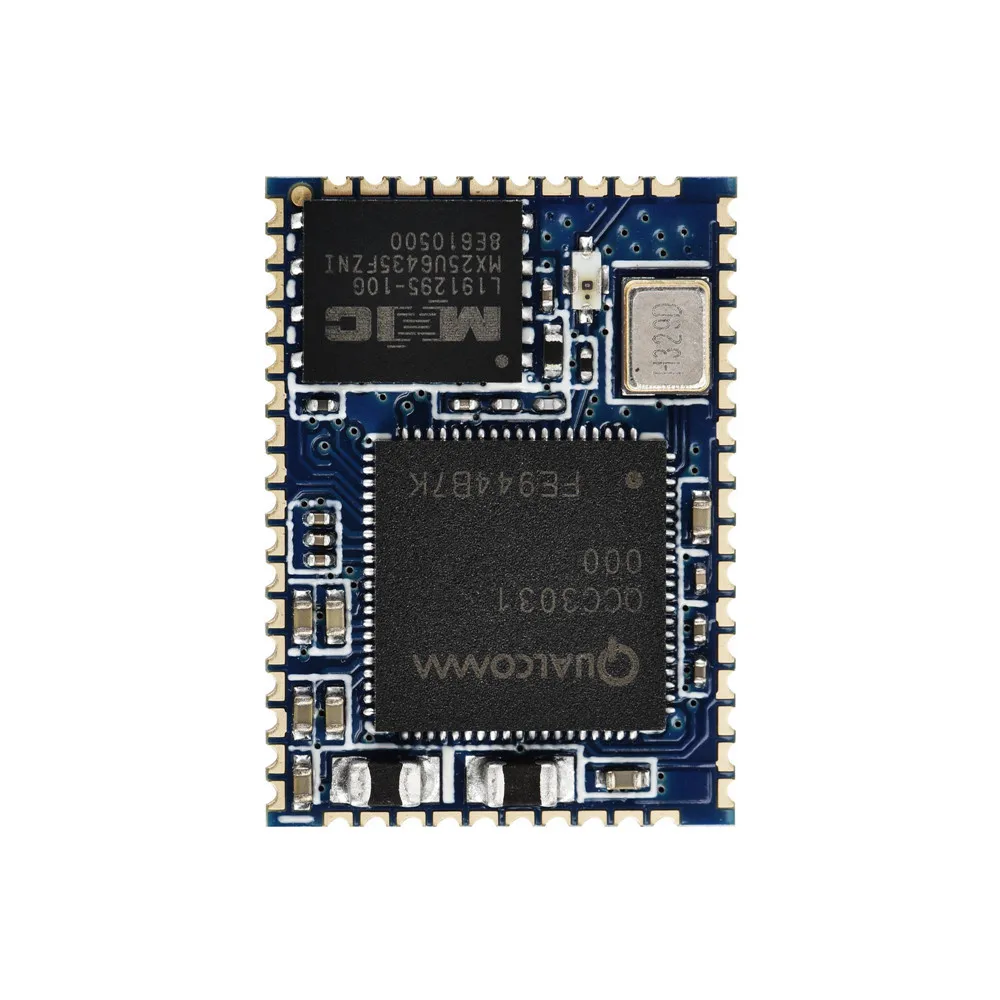

Taidacent QCC3031 5,0 цифровой I2S SPDIF APTX HD Bluetooth-совместимый аудио приемник PCB модуль TWS Беспроводная гарнитура динамик
Это высокопроизводительное, экономичное, низкое энергопотребление и компактное решение. Ble модуль обеспечивает полную 2,4 ГГц система, основанная на QCC3021 BGA чипсет, который представляет собой один чип радио и baseband IC для 2,4 ГГц. Этот модуль является полностью квалифицированным одночипным двухмодовым Bluetooth-Cmpatible @ v5.0 system
Параметры
Стандартный Bluetooth-совместимый 5,0Чипсет QCC3021 QFNРазмер 13 мм x 18 мм x 2,4 ммНапряжение 2,8 ~ 4,2 вТемпература-10 ~ + 70 ℃Температура хранения-40 ~ + 85 ℃Частотный диапазон 2402 ~ 2480 МГцМаксимальная мощность передачи RF 9dBmReceive/4 DQPSK получить чувствительность-91dBm 8DPSKЧувствительность приема-81dBm
Особенности

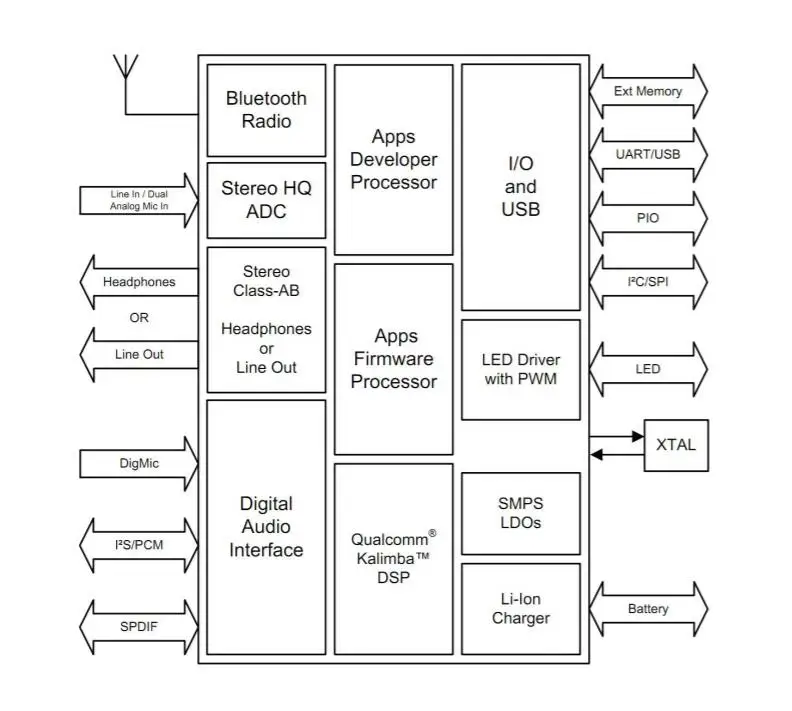

Совместимость с Bluetooth v5.0120 МГц Qualcomm®Калимба™Аудио DSP32 МГц процессор разработчика для приложенийПроцессор прошивки для системыГибкая программируемая платформа для вспышки QSPIРасширенные звуковые алгоритмыВысокопроизводительный 24-битный стерео аудио-интерфейсЦифровые и аналоговые микрофонные интерфейсыПоддержка аудио кодеков SBC и AACСерийные интерфейсы: UART, Bit Serializer (I²C/SPI),USB 2,0Интегрированный PMU: двойной SMPS для системы/цифровых схем, интегрированный литий-ионный аккумулятор зарядное устройство
Применение
Двухъядерный подсистема приложения 32 МГц32-битный прошивки Процессор: защищены для громкой связи с помощью работает в верхней части стека, алюминиевые профили, уборка код32-битный разработчик процессора: работает разработчик приложенийОба ядра выполняют код от внешней флэш-памяти с помощью QSPI clocked на 32 МГцКэши на чипе на ядро обеспечивают оптимальную производительность и энергопотреблениеСоответствует Bluetooth-совместимым спецификациям v5.0, включая 2 Мбит/с BLE (производственные детали)Одноконцевое антенное соединение с переключателем на чипе balun и Tx/RxBLE и поддержка смешанных топологийSuppor класса 1ПрименениеПроводные/беспроводные колонки
