Последнее обновление: 04.03.2022
Принадлежности DIY: модель для металлообработки номер: фланец патрона 80/100
[Примечание перед съемкой]
Два наиболее часто задаваемых вопроса:
Почему вал и фланец не сварены, но используются точечной сварки?
Из-за помех подходит шпинделя корень шпинделя, незначительных помех при составляет около 0,05 мм. Процесс сборки собран с 50 тонн точность печати. Вал и фланец очень плотные и плотные, а концентричность вала и фланца также очень хороша. Сила может быть надежно передана на вал, а затем добавлена. Точечная сварка эквивалентна добавлению слоя страхования. Так как вал изготовлен из точной бесшовной стальной трубы (допуск g6), его точность очень чувствительна к температуре, особенно температура точечной сварки высокая. Если он слегка непроизвольный, он деформируется и теряет точность. Точечная сварка является наиболее подходящим способом. То есть, даже если вы покупаете его обратно, поместите припой Столярный фланец шпинделя все еще может быть прочно сочетается с центром вала, фланец не будет падать легко, И сила разумная, безопасная и надежная. Таким образом, наши фланцевые шпиндели гораздо лучше, чем безопасность, Стабильность и точность шпинделей.
Цена этого набора шпинделей является разумной и доступной, и это определенно ниже, чем наша цена, но та же цена определенно лучше, чем качество и качество изготовления. Если вам нужна определенная сумма или вам нужна определенная сумма долгосрочных несоответствий, вы можете договориться со службой поддержки клиентов. Чем больше количество устанавливается, тем больше скидка и постоянная точность качества. Приветствуем сотрудничество.
По умолчанию: патрон и фланец для зазора, с точной регулировкой пространства, подходит для не отделочных способностей, таких как деревообрабатывающий токарный станок, бисерный станок, деревообрабатывающий А-оси, деревообрабатывающий четырехосевой.
Этот шпиндель предназначен для обработки древесины деревообрабатывающего токарного станка. Кроме того, Мы не гарантируем никаких гарантий. Для других целей или модификаций, пожалуйста, учитывайте это по своему усмотрению.
[Варианты]
Вариант 1: одиночный шпиндель с 80 фланцами (без шкива подшипника, подшипника, патрона) (для k11, k12)
Вариант 2: одиночный шпиндель с 100 фланцами (без шкива подшипника, подшипника, патрона) (для k11, k12)
Вариант 3: один 80 композитный фланцевый шпиндель (без подшипникового шкива, подшипника, патрона) k11, k12, k72 модели универсальные
Вариант 4: один 100 композитный фланцевый шпиндель (без подшипникового шкива, подшипника, патрона) k11, k12, k72 модели универсальные
Если вам нужен шкив, подшипник или патрон, пожалуйста, свяжитесь со службой поддержки клиентов!
【Детские параметры 】
Ось шпинделя: диаметр вала 25, общая длина фланца около 205 мм, а сквозное отверстие около 19 мм. Поскольку отверстие 80-го патрона составляет всего 16 мм, общее сквозное отверстие после загрузки патрона составляет около 16 мм. Твердость: HRc 55-62 ° шпиндель принимает точность обработки числового управления параметры: вертикальный угол осевого центра и торцевая сторона фланца ≤ 0,03 мм, концентратор осевого центра и фланца ≤ 0,03 мм, а Допуск осевого внешнего диаметра-g6.

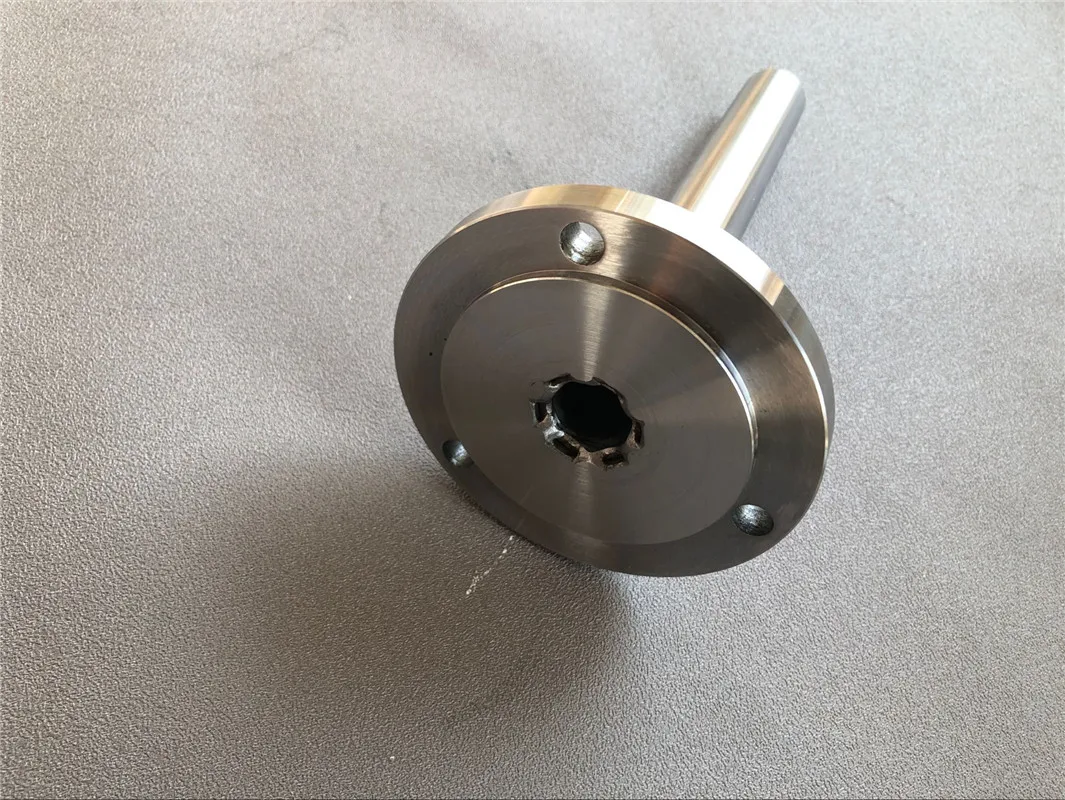

K11, k12 по умолчанию фланцевый патрон крепежные отверстия 3, подходит для самоцентрирующегося зажимного патрона.
K72 по умолчанию фланец патрон крепежное отверстие 4, подходит для одного действия патрона.
80-карточный фланцевый главный вал, после установки 80 патронов, общее сквозное отверстие составляет около 16 мм.
100 патрон фланцевого шпинделя, после установки 100 патронов, общее сквозное отверстие составляет около 18-19 мм.
Главный вал и фланец оснащены помехами (плотно прилегают) + Торцевая поверхность фиксируется точечной сваркой. Помехи подходят и центр вала более точны. Из-за небольшого количества точечной сварки шпиндель меньше деформируется при нагреве и не деформируется. Уменьшите точность вала.
Принцип соответствия зазоров точность отладки:
После установки патрон удерживает стандартный стержень, вращает шпиндель, внимательно следит за эксцентричным направлением патрона, маркирует эксцентричность, а затем перемещает патрон пополам в противоположном направлении.
Затем поверните шпиндель и наблюдайте за эксцентричностью. Если есть смещение, отрегулируйте его снова, как описано выше, пока он не будет удовлетворительным.

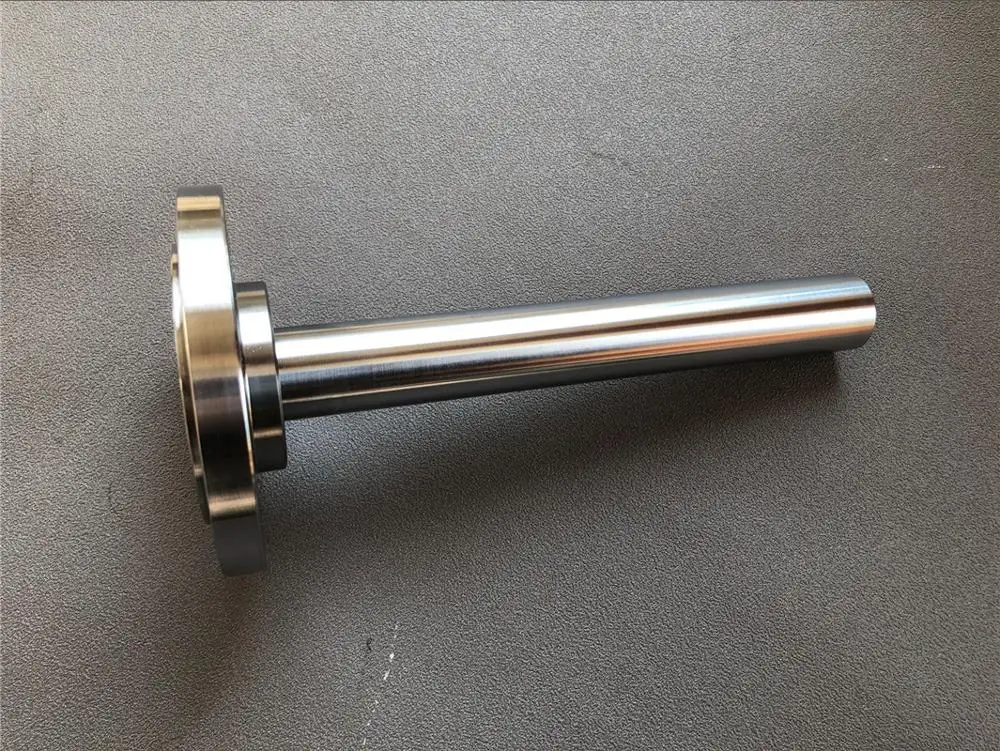

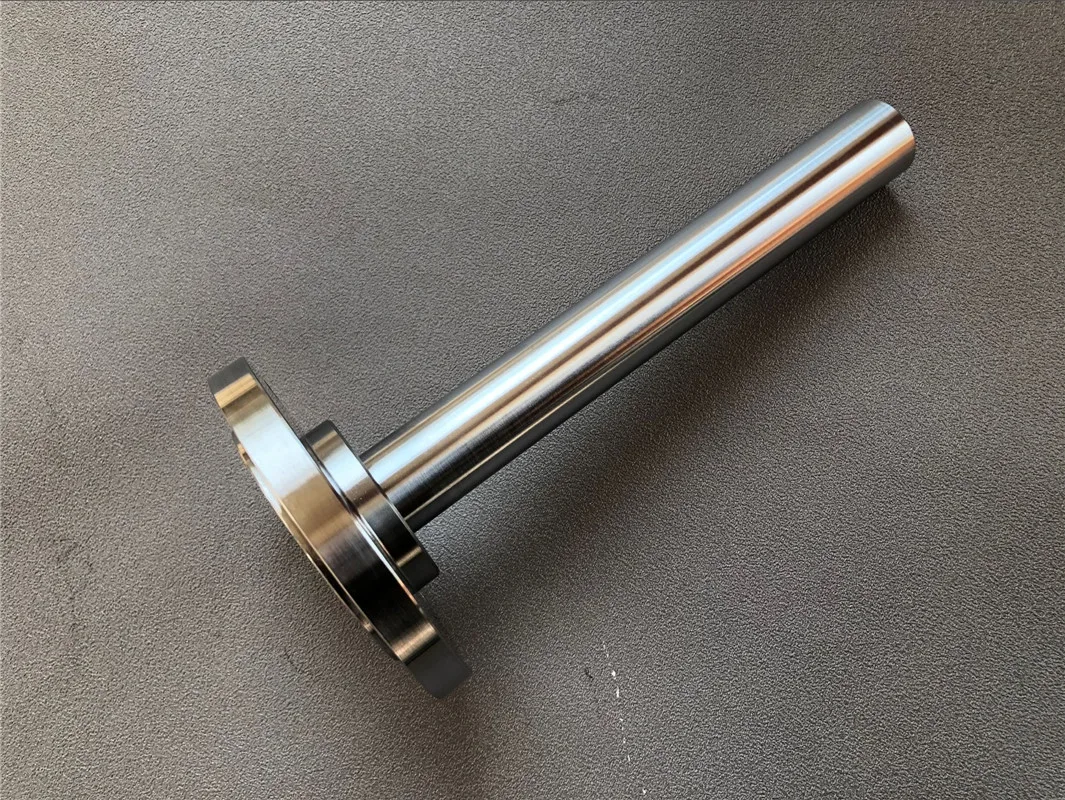

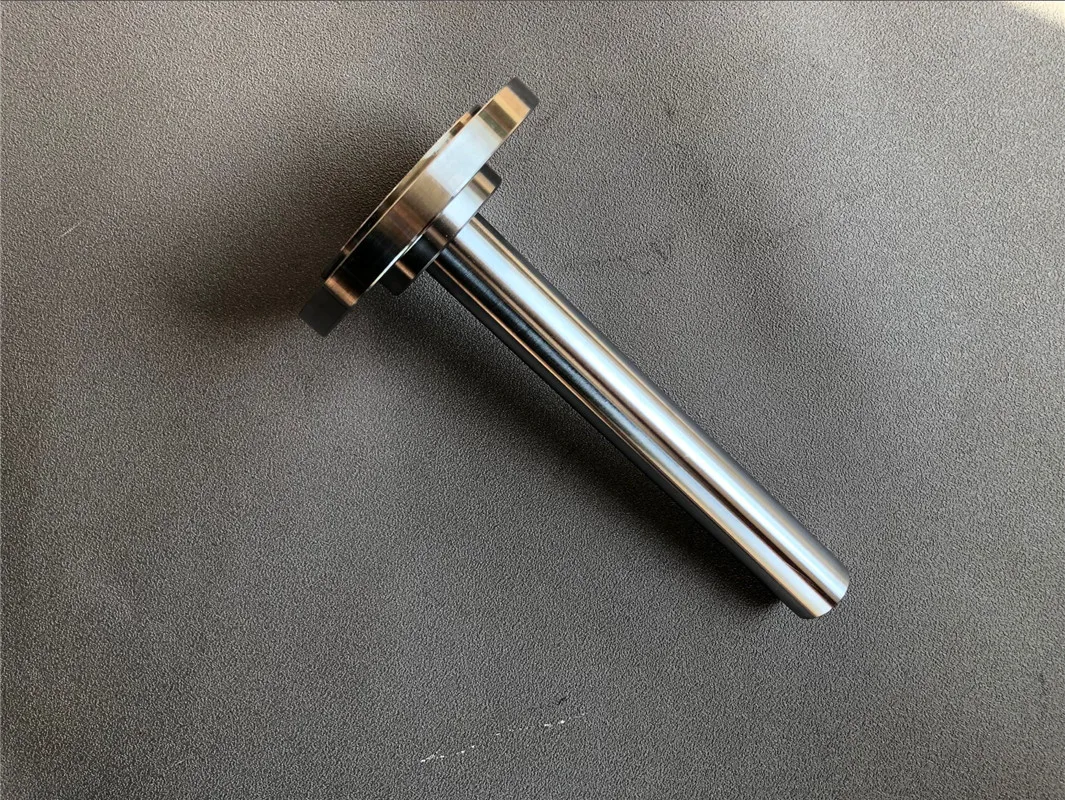

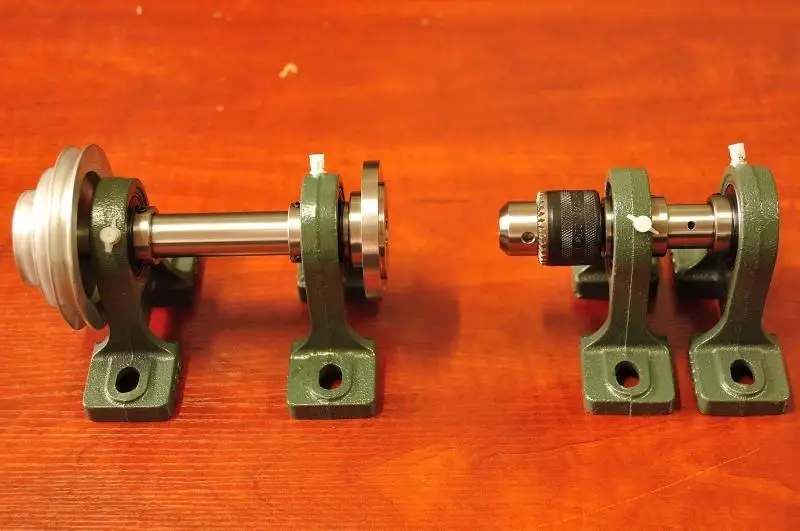

[Фото товара]
