Мини-реле, беспроводной Радиочастотный переключатель для светодиодсветодиодный ламп, 3,5 в, 4,2 в, 5 В, 6 в, 9 В, 7,4 В, 12 В постоянного тока, 433 МГц

Среда применения:

Пульт дистанционного управления, мотоциклы, Автомобильная Противоугонная продукция, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери дистанционного управления, раздвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панелью, открывалка для дверей с дистанционным управлением, Система управления дверным замком, занавески с дистанционным управлением, Хост сигнализации, сигнализация, пульт дистанционного управления для мотоциклов, электромобили с дистанционным управлением MP3.

Особенности:

· Беспроводной светодиодный светильник с управлением, светильник с рождественской елкой, переключатель

· Большое рабочее напряжение

· Ультра низкая мощность, высокая чувствительность.

. Операционной Напряжение: DC 3,6 V-12V

. Кодирование: код обучения EV1527

Примечание:

Мы предлагаем вам приобрести наш пульт дистанционного управления для лучшей работы.

Спецификация:

Рабочее напряжение: DC 3,6 V ~ 12V

Максимальная нагрузка: 1 А

Статический ток: <5 мА

Рабочая частота: 433 МГц

Чувствительность приема: < -108dBm

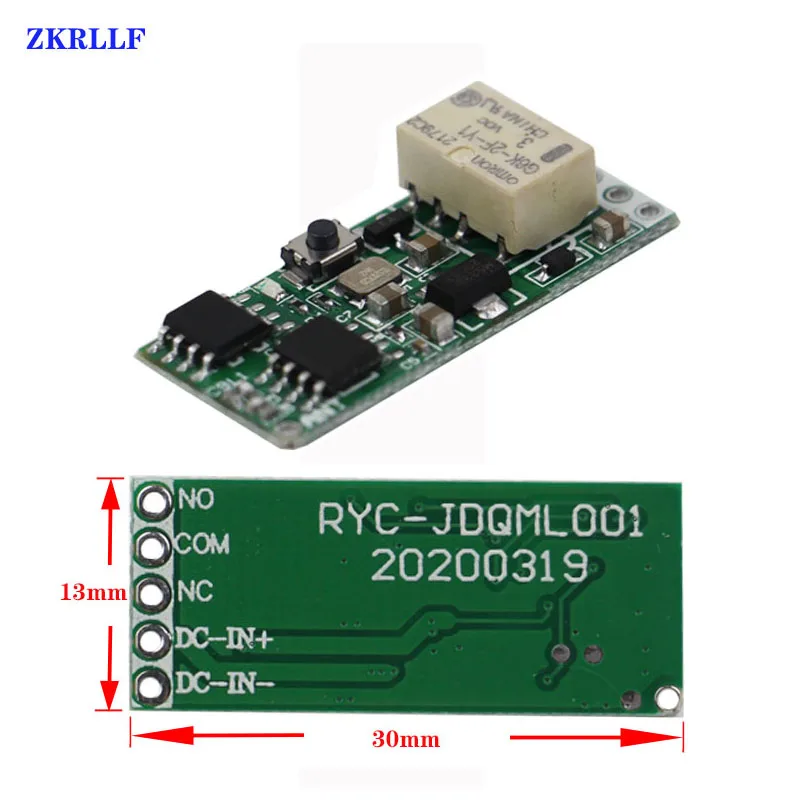

Размер: 30 мм x 13 мм x 6 мм (длина × ширина × высота)

Мини-размер поддерживает формат кодирования 1527 код обучения

Режим модуляции: ASK (Супергетеродинный)

Количество хранимых пультов дистанционного управления: ≤ 10

Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s,20s ), автоматическое включение при включении

Стиль обучения: кнопка обучения

Рабочая температура: -20 градусов 80 градусов.

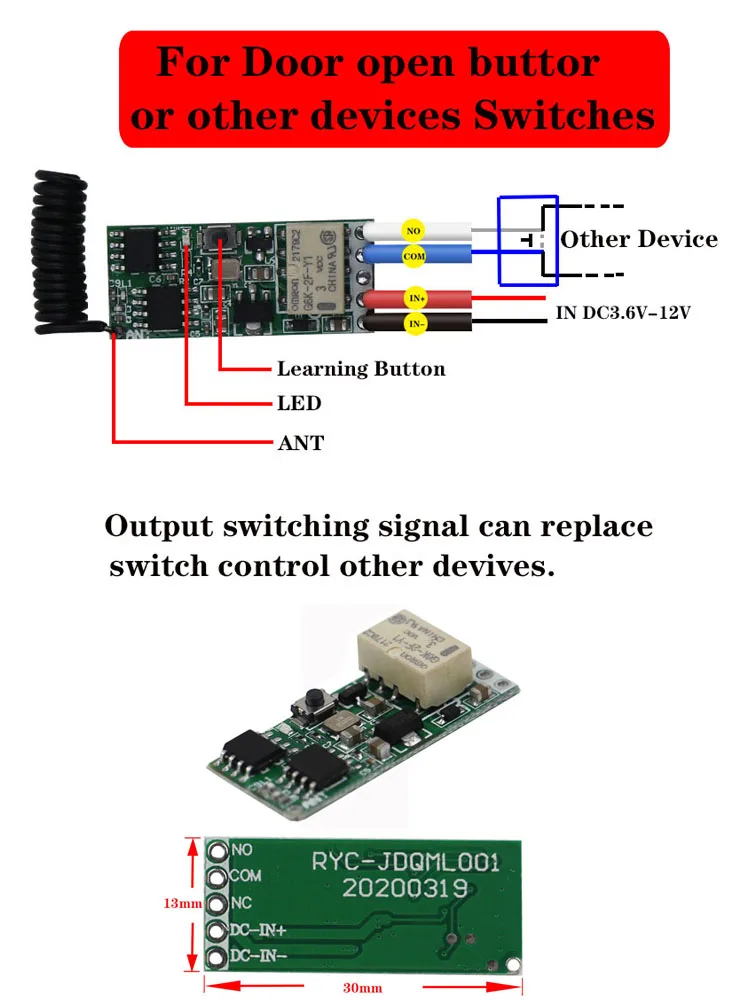

Схема проводки 1:

DC-IN + : DC3.6V-12V вход +;

DC-IN- : DC3.6-12V вход-;

НЕТ: выход, нормально открытый;

COM: выход, общий;

NC: выход, нормальное закрытие.

Примечание:

Различные варианты включают различные упаковки:

Посылка 2 в комплекте: (только 1 приемник) мини беспроводной Радиочастотный светильник с дистанционным управлением модуль переключателя приемника * 1 шт. (кодировка 1527);

О режиме работы:Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s или 20s, реле отключается автоматически.Автоматическое включение при включении питания: когда источник питания, реле подключается.Очистка кода:После нажатия кнопки обучения приемника 9 раз приемник очищает все данные дистанционного управления в своей памяти.В тех случаях, когда светодиодный вспышки для 5 несколько раз, это означает, что четкое функциональное будет завершен.(После очистки кода в приемнике, все пульты дистанционного управления должны снова учиться у приемника, чтобы перезапустить.)Настройки режима работы приемника1. Изучение кода: (мгновенный)Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения. Нажмите кнопку дистанционного управления,Светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться, успешно обучаясь.2. Изучение кода: (переключение)Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения настройки ждатьВ данный момент светодиодный индикатор включается, он приходит в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикаторНа плате приемника будет мигать 3 раза, а затем выключаться, успешно обучаясь.3. Изучение кода: (фиксация)Примечание: Когда вы выбираете режим блокировки, чтобы узнать больше дистанционного управления, вам нужноИзучите две разные кнопки, первый раз выучен для «ON», второй раз выучен для «OFF».Например: Кнопка A = ON, кнопка B = OFF, тройное нажатие кнопки обучения на приемнике,Он переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате thereceiver будет включен,Нажмите кнопку дистанционного управления A, светодиодный фонарик 3 раза. Нажмите кнопку дистанционного управления B. Светодиодный индикатор вспышки для 3Время и затем выключаются, обучение успешно.4. Изучение кода: (режим задержки времени)Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.Нажмите кнопку обучения на приемнике семь раз, время задержки в течение 20 секунд.Светодиодный индикатор будет выключен.Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается, обучение успешно.5. Изучение кода: (автоматическое включение при включении питания)Нажмите кнопку обучения на приемнике восемь раз, он приходит в режим настройки Подождите немного,Светодиодный индикатор включается, он приходит в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор наПлата приемника мигает 3 раза, а затем выключается, обучаясь успешно.Примечание: система может хранить 20 шт. пультов дистанционного управления, если пульт получит более 20 шт., исходный пульт дистанционного управления будет потерян.
