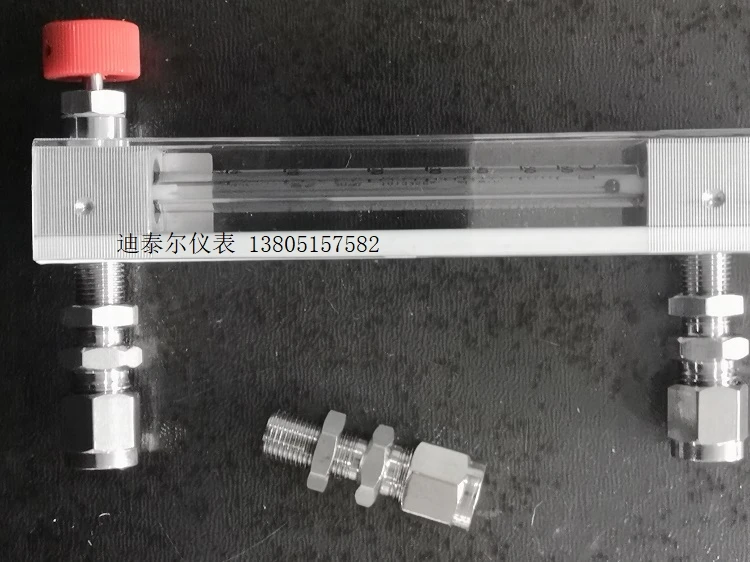

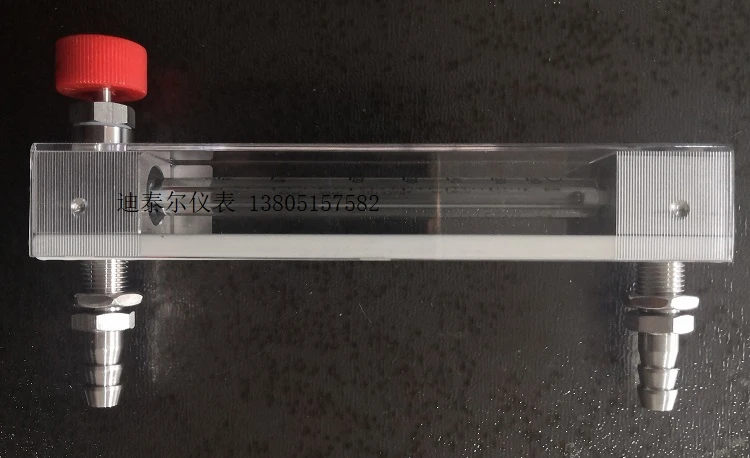

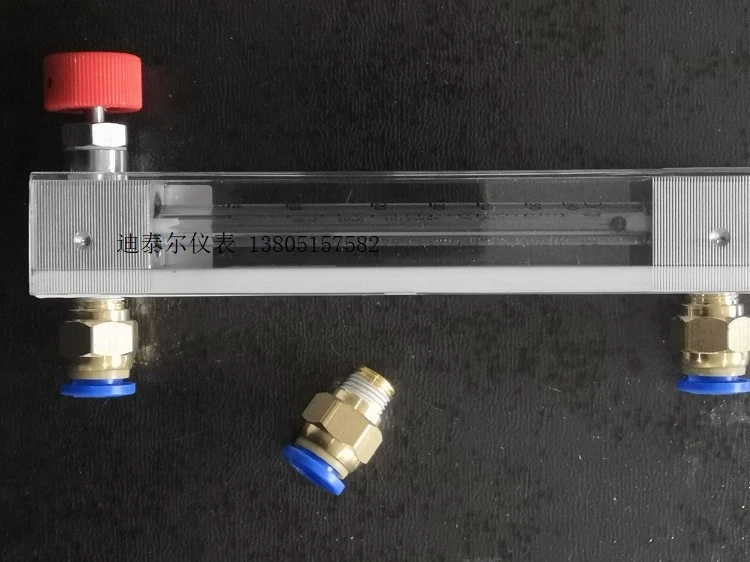

LZB-( )W(B)(F) стеклянный роторный расходомер
Эта серия расходомера используется для обнаружения и регулировки небольшого потока, преимущества компактной конструкции, разделенной на регулирующий клапан (тип WB), а не на регулирующий клапан (тип W) два. Он также может производить коррозионно-стойкий тип в соответствии с использованием клиента (WBF и WF тип). Режимы подключения делятся на соединение шланга и винтовое соединение.

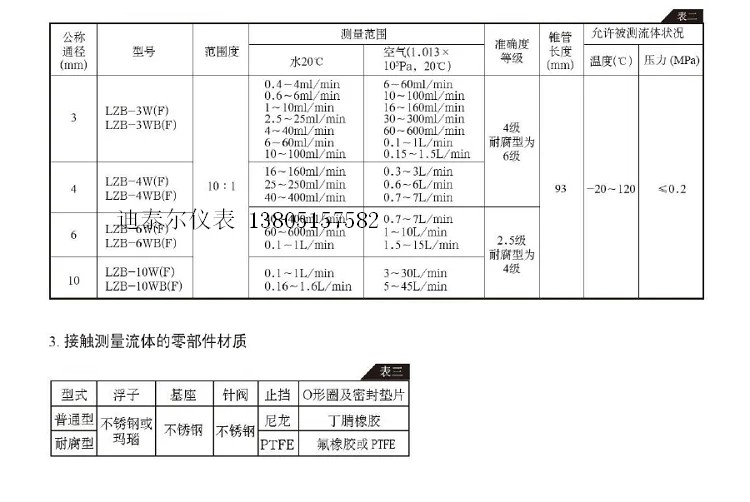

1. Характеристики модели и Основные технические параметры
Номинал
Путь DN
Мм
Модель
Диапазон градусов
Диапазон измерения
Класс точности
Длина конусной трубки мм
Допускается измерение состояния жидкости
Вода (20 ℃)
Воздух (1,013 × 10 5 Pa20 ℃)
Температура
Давление МПа
3
LZB-3W(F)
LZB-3WB(F)
10:1
0,4 ~ 4 л/мин
0,6 ~ 6 мл/мин
1 ~ 10 мл/мин
2,5 ~ 25 мл/мин
4 ~ 40 мл/мин
6 ~ 60 мл/мин
10 ~ 100 мл/мин
6 ~ 60 мл/мин
10 ~ 100 мл/мин
16 ~ 160 мл/мин
0,03 ~ 0.3L/мин
0,06 ~ 0.6L/мин
0,1 ~ 1 л/мин
0,15 ~ 1.5Л/мин
4 этап
Устойчивость к коррозии-6 ступеней
100
-20 ~ 120 ℃
≤ 0,2
4
LZB-4W(F)
LZB-4WB(F)
16 ~ 160 мл/мин
25 ~ 250 мл/мин
40 ~ 400 мл/мин
0,3 ~ 3 л/мин
0,6 ~ 6 л/мин
0,7 ~ 7 л/мин
4 этап
Устойчивость к коррозии-6 ступеней
6
LZB-6W(F)
LZB-6WB(F)
40 ~ 400 мл/мин
60 ~ 600 мл/мин
0,1 ~ 1 л/мин
0,7 ~ 7 л/мин
1 ~ 10 л/мин
1,5 ~ 15 л/мин
2,5 этап
Устойчивость к коррозии-4 ступени
10
LZB-10W(F)
LZB-10WB(F)
0,1 ~ 1 л/мин
0,16 ~ 1.6L/мин
3 ~ 30 л/мин
5 ~ 45 л/мин
100
2. Форма и размер монтажного соединения:

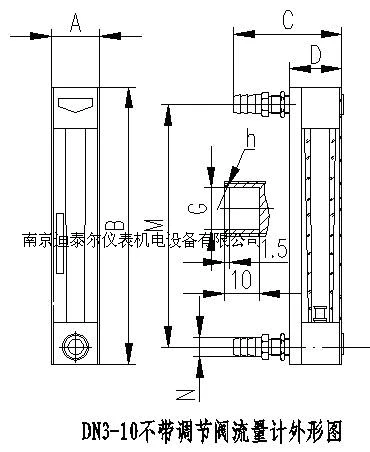

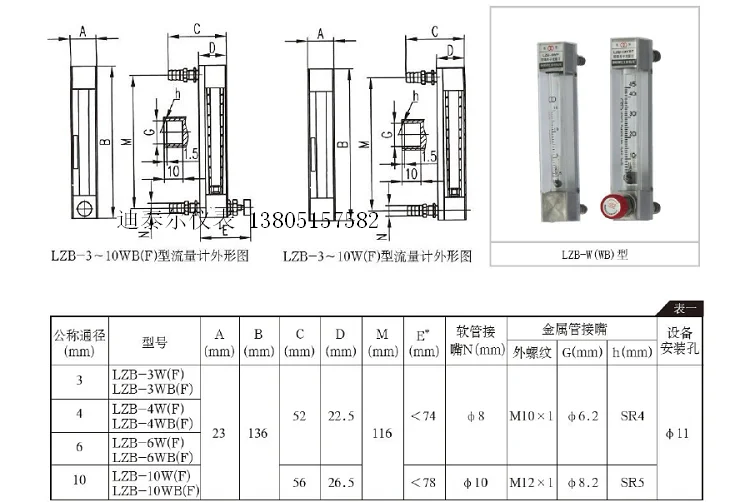

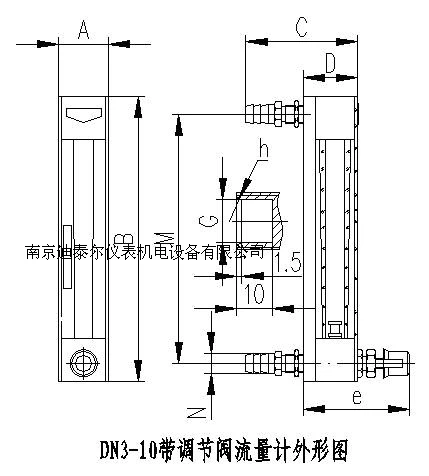

Расходомер с регулирующим клапаном (тип WB), а не с регулирующим клапаном (тип W), две формы, см. Рисунок 1 для его контура, рисунок II, Таблица Размеров установки и соединения 1
Рисунок I

Рис. II

Таблица 1
Единица: мм
Модель
А
Б
C
D
М
Е *
Сопло шланга
Н
Металлическое сопло
Монтажные отверстия для оборудования
Наружная резьба
G
H
LZB-3W(F)
LZB-3WB(F)
23
136
52
22,5
116
<74
Φ 8
M10 * 1
Φ 6,2
SR4
Φ 11
LZB-4W(F)
LZB-4WB(F)
LZB-6W(F)
LZB-6WB(F)
LZB-10W(F)
LZB-10WB(F)
56
26,5
<78
Φ 10
M12 * 1
Φ 8,2
SR5
Примечание: * WB в данной теме описывается, как добавить
3. Материал компонентов для расходомера контактной измерительной жидкости
Поплавок
База
Штыревой клапан
Стоп
Уплотнительное кольцо и уплотнительная прокладка
Обычный тип
Нержавеющая сталь или агат
Латунный хромированный
Нержавеющая сталь
Нейлон
Резина
Коррозионная стойкость
Нержавеющая сталь
ПТФЭ
Фтор Резина

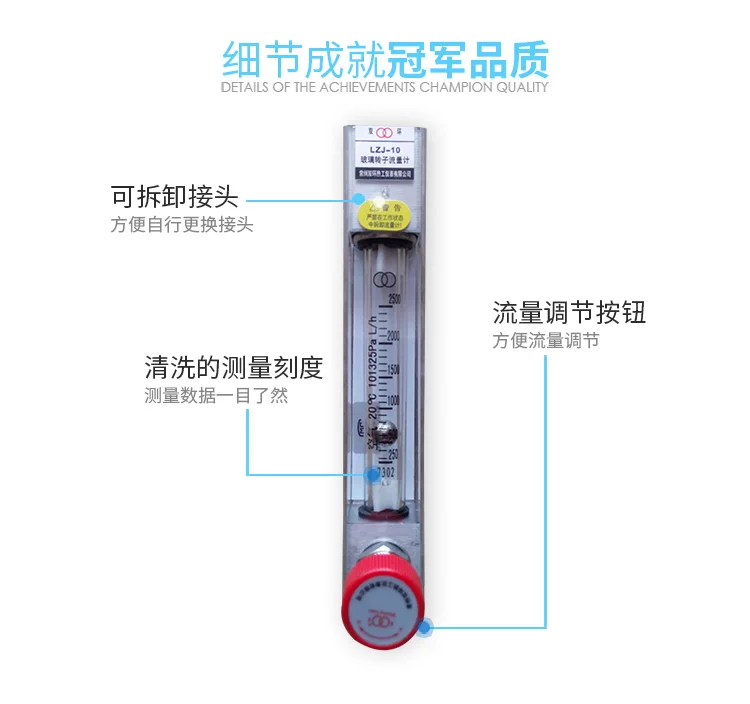

LZB/LZJ (DN4-10) стеклянный роторный расходомер

Эта серия расходомеров имеет простую конструкцию, прочность, низкие потери давления и т. д. Коррозионно-стойкий Тип изготовлен из нержавеющей стали или фторсодержащего пластика, уплотнительные детали могут быть фторкаучук или тефлон и т. д., наиболее часто используемая кислота 、 база 、 окисляющий агент 、 органические растворители обладают высокой устойчивостью к коррозии. DN4-10 соединение шланга, также может быть спроектировано в соответствии с потребностями клиента, производство специальных методов установки.
1. Описание модели и основные параметры см. В следующей таблицеЕдиница: мм
Номинальное отверстие (мм)
Модель
Диапазон измерения
Класс точности
Допускается измерение состояния жидкости
Вода 20 ℃
Воздух 20 ℃ 101325 Па
Температура (℃)
Номинальное давление (МПа)
4
LZB-4
LZB-4F
1 ~ 10 л/ч
1,6 ~ 16Л/ч
2,5 ~ 25 л/ч
16 ~ 160 л/ч
25 ~ 250 л/ч
40 ~ 400 л/ч
4 этап
Устойчивость к коррозии-6 ступеней
-20 ~ 120
≤ 1
6
LZJ-6
LZJ-6F
2,5 ~ 25 л/ч
4 ~ 40 л/ч
6 ~ 60л/ч
40 ~ 400 л/ч
60 ~ 600 л/ч
100 ~ 1000л/ч
2,5 этап
Устойчивость к коррозии-4 ступени
10
LZJ-10
LZJ-10F
6 ~ 60л/ч
10 ~ 100 л/ч
16 ~ 160 л/ч
100 ~ 1000л/ч
160 ~ 1600 л/ч
250 ~ 2500л/ч

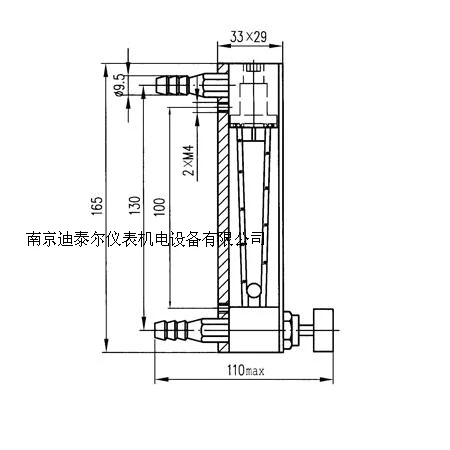

2. Форма 、 способ установки и подключения и размер подключения следующие:Единица: мм

3. Материал компонентов для расходомера контактной измерительной жидкости
Название детали
Обычный материал
Коррозионно-стойкий материал
Штыревой клапан
Нержавеющая сталь
Штыревой клапан
Латунный хромированный
Нержавеющая сталь
Нижнее основание
Латунный хромированный
Нержавеющая сталь
Стоп
ПТФЭ
Верхний натяжитель
Латунный хромированный
Нержавеющая сталь
Перегородка
Латунный хромированный
Нержавеющая сталь
Верхнее основание
Латунный хромированный
Нержавеющая сталь
Уплотнительная пластина
Резина
Фтор Резина
Конусная трубка
Боросиликатное стекло
Поплавок
Нержавеющая сталь или агат
Сопло
Латунный хромированный
Нержавеющая сталь

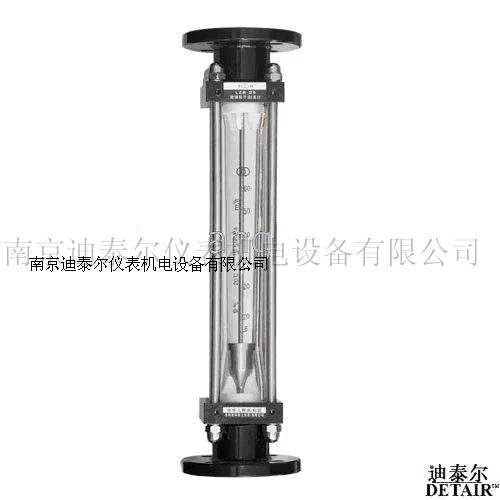

Расходомер рулевой тяги LZB/LZJ (DN15-100)

Стержень расходомера имеет простую конструкцию, сильные, низкие потери давления и т. д. Коррозионно-стойкий Тип изготовлен из нержавеющей стали или фторсодержащего пластика, уплотнительные детали могут быть фторкаучук или тефлон и т. д., наиболее часто используемая кислота 、 база 、 окисляющий агент 、 органические растворители обладают высокой устойчивостью к коррозии. DN4-10 соединение шланга, также может быть спроектировано в соответствии с потребностями клиента, производство специальных методов установки.
1. Характеристики модели и Основные технические параметры
Номинальное отверстие (мм)
Модель
Диапазон измерения
Класс точности
Допускается измерение состояния жидкости
Вода 20 ℃
Воздух 20 ℃ 101325 Па
Температура (℃)
Номинальное давление (МПа)
15
LZB-15
LZB-15F
10 ~ 100 л/ч
16 ~ 160 л/ч
25 ~ 250 л/ч
40 ~ 400 л/ч
60 ~ 600 л/ч *
0,25 ~ 2.5м 3/ч
0,4 ~ 4м 3/ч
0,6 ~ 6м 3/ч
1,2 ~ 12 м 3/ч
2 ~ 20 м 3/ч *
2,5 этап
Устойчивость к коррозии-4 ступени
-20 ~ 120
≤ 0,6
25
LZB-25
LZB-25F
40 ~ 400 л/ч
60 ~ 600 л/ч
100 ~ 1000л/ч
160 ~ 1600 л/ч
250 ~ 2500л/ч *
1 ~ 10 м 3/ч
1,6 ~ 16м 3/ч
2,5 ~ 25 м 3/ч
5 ~ 50м 3/ч
6 ~ 60м 3/ч *
1,5 этап
Устойчивость к коррозии-4 ступени
40
LZB-40
LZB-40F
160 ~ 1600 л/ч
250 ~ 2500л/ч
400 ~ 4000л/ч *
4 ~ 40 м 3/ч
6 ~ 60м 3/ч
12 ~ 120 м 3/ч *
50
LZB-50
LZB-50F
400 ~ 4000л/ч
600 ~ 6000 л/ч
1000 ~ 10000л/ч *
10 ~ 100 м 3/ч
16 ~ 160 м 3/ч
30 ~ 300 м 3/ч *
80
LZB-80
LZB-80F
1000 ~ 10000л/ч
1600 ~ 16000л/ч
2500 ~ 25000 л/ч
3600 ~ 36000л/ч *
25 ~ 250 м 3/ч
40 ~ 400 м 3/ч
60 ~ 600 м 3/ч
100 ~ 1000м 3/ч *
≤ 0,4
100
LZB-100
LZB-100F
5 ~ 25 м 3/ч
8 ~ 40 м 3/ч
20 ~ 60 м 3/ч
40 ~ 100 м 3/ч *
120 ~ 600м 3/ч
200 ~ 1000м 3/ч
600 ~ 1600 м 3/ч
1200 ~ 3000м 3/ч *

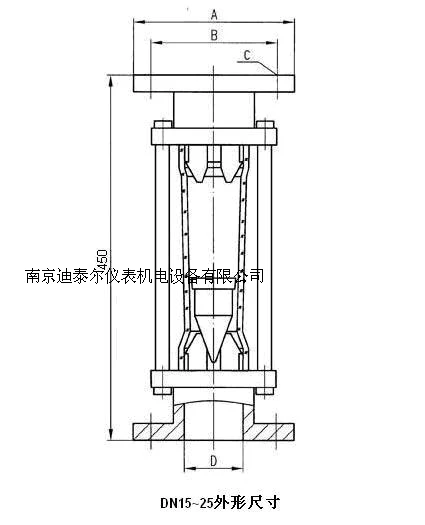

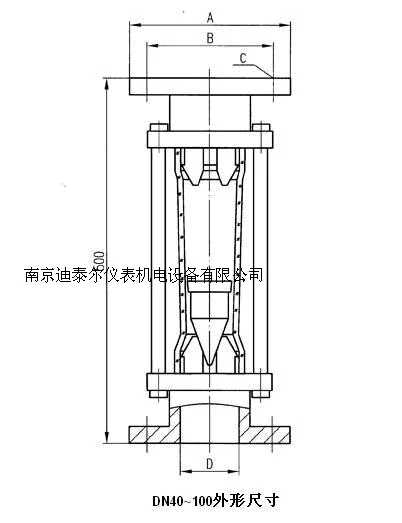

2. Форма и размер монтажного соединения
