4 цвета в наличии, 8x8x8 3D светодиодный кубический светильник diymore, набор сделай сам, квадрасветодиодный светодиод для электронных игрушек, обучающий костюм, красный, синий, зеленый, желтый светодиод
1 636,87₽
В наличии!
diymore Alice1101983 Store - Надежность 96.5%
Более 11455 подписчиков, дата открытия магазина 05.05.2016
- Положительные оценки: 98% (11927)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 11.09.2024
4 цвета, 8x8x8, 3D светодиодный светильник-куб, набор для самостоятельной сборки, Квадратный светодиодный комплект для электронной игрушки, обучающий костюм, красный, синий, зеленый, желтый, светодиодный
Описание:
3D 8*8*8*8 светодиодный куб-это набор для самостоятельной сборки. Пользователь должен сварить и установить его. 3D 8-это все-в-одном произведение искусства, например, язык C, электронные технологии. Это реальность, экономичность и высокая стоимость. Он не только используется для украшения, но также может помочь вам узнать больше профессиональных знаний об электронных устройствах. И вы можете добиться большего и более великолепного эффекта.
Спецификация:
Мощность Напряжение питания: 4,5-5,5 V
Размер печатной платы: около 11,1*12,7 см
Вес: около 233 г
Динамический 3D эффект:
1. Пирамида.
2. Графический эффект дождя
3. Эффект скачка графики
4. Вращающийся графический эффект
5. Эффект квадратного перемещения
6. Квадратный светильник
7. Стандартный эффект опрокидывания лампы
8. Квадратный эффект увеличения и сокращения
9. Задний фонарь
10. Эффект вращения трехмерной графики TriangIe
11. Эффект работы светодиодной лампы
12. Графический эффект экрана пули
13. Быстрый и медленный дисплей
Шаги установки
1. Отделите и припайте штыри
С помощью резца проволоки, сломайте пластик штырей заголовка и разделите каждый заголовок.
Затем припайте все 72 штыря. Убедитесь, что все контакты максимально вертикальны.
2. Припой нижних компонентов PCB
Начните паять наименьшие компоненты, а затем припайте гнезда DIP. Не подключайте чипы еще. Вы должны разместить чипы, когда вы закончите паять все компоненты PCB.
Убедитесь в том, что вы ориентации гнезда DIP правильно следуя полукруг ориентации.
Когда PCB находится на следующей ориентации, резисторная матрица должна быть обращена назад.
3. Припой верхних компонентов PCB
Начните паять мелкие компоненты, а затем и более крупные. Обратите внимание на компоненты, которые имеют полярность. Вы можете использовать следующую цифру в качестве справки о том, где разместить каждый компонент.
После пайки всех компонентов, вы можете поместить чипы в розетки.
4. Тест PCB
Поместите 8 светодиодов в печатную плату с анодом и катодным местом, как показано на рисунке. Катод должен быть помещен в колонку с помощью «C1», «C2», «C3» и т. д.
Приложите 5 в к вашей цепи и нажмите переключатель. Светодиоды должны светильник и отображать анимацию.
Важное Примечание: Не начинайте паять светодиодный светильник, пока не убедитесь, что схема работает должным образом.
5. Припой анодов ледников
Постройте картонную сетку, согните светодиоды с самым длинным свинцом, анодом (+) справа и самым коротким свинцом, катодом (-) слева.
Используя игольчатые плоскогубцы, согните самый длинный поводок назад с углом 90 °. Вставьте светодиодный индикатор в картон, светодиодный катод (самый короткий свинец) указывает вверх. Припой анодов вместе.
Предупреждение: каждый припой не должен занимать более 1 или 2 секунд, в противном случае вы можете обжарить светодиодный.
5. Припой анодов ледников
Постройте картонную сетку, согните светодиоды с самым длинным свинцом, анодом (+) справа и самым коротким свинцом, катодом (-) слева.
Используя игольчатые плоскогубцы, согните самый длинный поводок назад с углом 90 °. Вставьте светодиодный индикатор в картон, светодиодный катод (самый короткий свинец) указывает вверх. Припой анодов вместе.
Предупреждение: каждый припой не должен занимать более 1 или 2 секунд, в противном случае вы можете обжарить светодиодный.
7. Подключите катоды к печатной плате
Следующим шагом является вставка сеток в штыри заголовка PCB. Вы должны подключить аноды (+) светодиодов к контактам заголовка.
Затем подключите катод первой строки к штырьку заголовка «C1». Подключите катод второй строки к штырьку заголовка «C2» и так далее, пока не будут подключены все строки к штырькам заголовка.
8. Соедините светодиодный светильник
После того, как вы спаянете все катоды, проверьте свой светодиодный светильник. Для этого приложите питание к вашему Кубу и нажмите переключатель.
После того, как первая сетка правильно помещается в печатную плату, вставьте второй светодиодный блок в печатную плату. Затем припайте свободные катоды с катодами, ведущими к предыдущей сетке.
Повторите этот процесс до тех пор, пока у вас не будет весь светодиодный экран.
Посылка включает в себя:
1 * PCB
512*3 мм светодиодный
2 * XH2.54-40P круглый штырь
9*20P IC розетка
9*74HC573 DIP
1 * USB к DC005 кабель
1 * DC005 разъем питания
1*18P IC розетка
1 * ULN2803 DIP
1*40P IC розетка
1 * STC12C5A60S2 (с кодом)
1 * A09-103 резисторы
1*8*8 самоблокирующийся переключатель
2*10 мкФ, алюминиевая крышка, 25В электролитический конденсатор
Кристаллы 1*12 МГц
2 * 22pf керамический конденсатор
8 * 470ohm резистор
2*4,7 K ohm Резистор
1*3 мм светодиодный
1*0,8 мм кабель
Отзывы покупателей
P***v
Страна: RU Color: Blue Доставка: Standard Shipping 17.01.2021

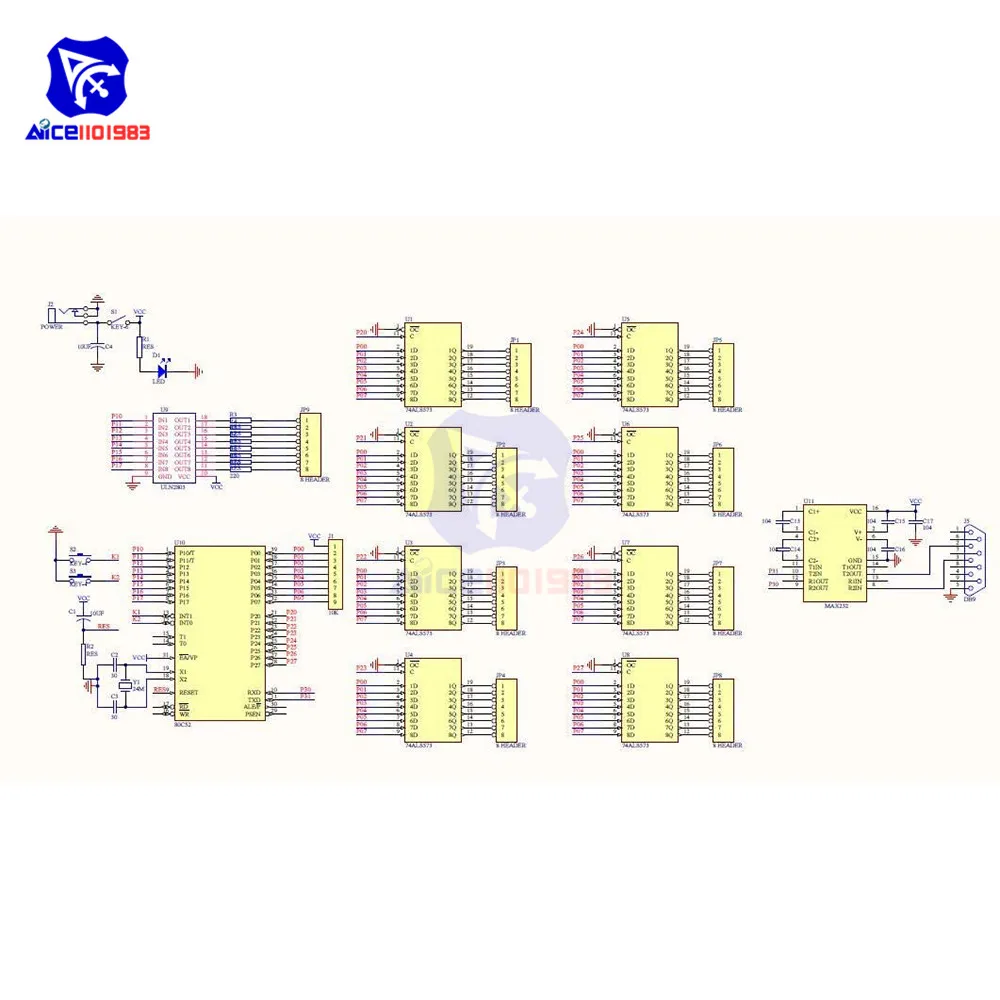

Приведенная на странице описания схема не совпадает с платой. На схеме указана микросхема MAX232 и разъем DB9, вероятно для подключения к ПК. На плате посадочные места для них отсутствуют. В остальном все ок, начал собирать.
