6N2 + 6P15 прекрасный звук Dynaco Американский Dali усилитель push-pull линейный усилитель плата стерео LG279C
Прекрасный звук динамического двухтактного усилителя.
Известный усилитель American audio Dynaco (Dalibao) хорошо известен, и вы ничего не знаете о воспроизведении мобильного робота.
Dynaco 6P15 линейка, трубка 6N2 усиливает инвертирующий двухтактный выход, толкает трубку 6P15, 6 Трубок спроектированы на плате для легкой установки.

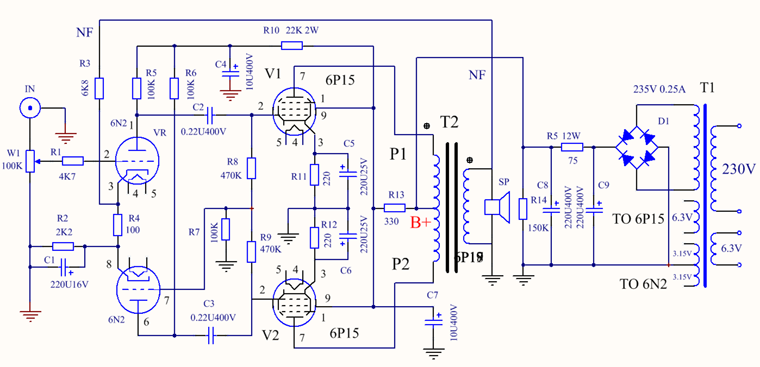

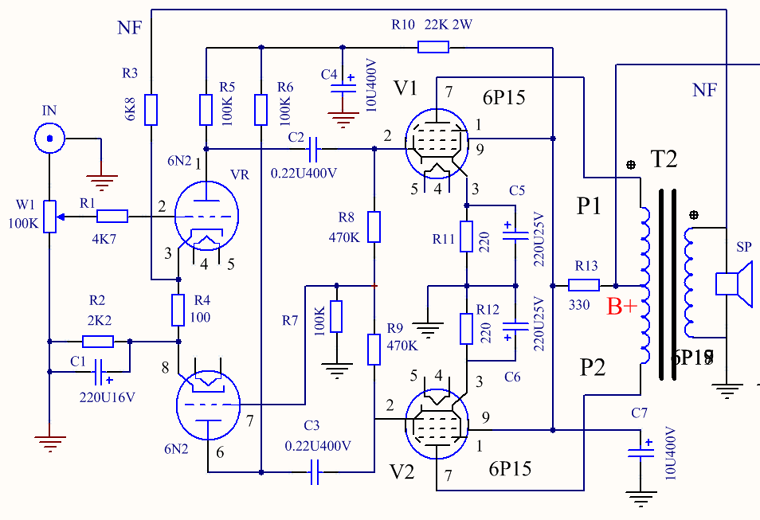

Схема Dynaco имеет классический и продуманный дизайн. Трубка 6N2 имеет две функции, которые являются одновременно усилением напряжения и автоматической Инверсией баланса, а резистор 8,2 K является завершающим штрихом. Этот резистор представляет собой не только сопротивление смещения катода 6N2, но и представляет собой инверсию со вторичным выходным трансформатором. Фазовый хвост также представляет собой резистор отрицательотзывы! Одна работа и три задания, не только сохраняют детали, но и уменьшают дополнительный шум и искажение деталей.
Силовой каскад имеет стандартную структуру, выходная мощность может достигать 10 Вт, и качество звука превосходное!
Следующие Чертежи предназначены только для справки, плата улучшена, и этикетка на плате имеет преимущественную силу!
6P15 используется в профессиональных целях, таких как военный Радар и усиление видео. Обладает высокой надежностью и стабильностью. Это намного надежнее, чем 6P1 и 6P14 гражданские. Максимальное напряжение анода и второго затвора 6P15 составляет 330 в, что выше, чем у 6P1 (250 В) и 6P14 (300 в). Максимальный ток катода составляет 90 мА, что на 40% больше, чем 6P1 и 6P14. 6P15 очень прочный, если использовать при положительном напряжении выше 300 В.
Плата усилителя 6N2 + 6P15 должна работать с внешним нажатием на источник питания и трансформатор. Блок питания отфильтрован с помощью CRC. S/N всей машины можно взвешивать до-107 дБ A (абсолютное остаточное напряжение шума 160 УФ). Пол с низким уровнем шума находится в основном близко к динамику. Немного перестал шуметь. Если используется Индуктивная фильтрация, она нанесет глазурь на торт.

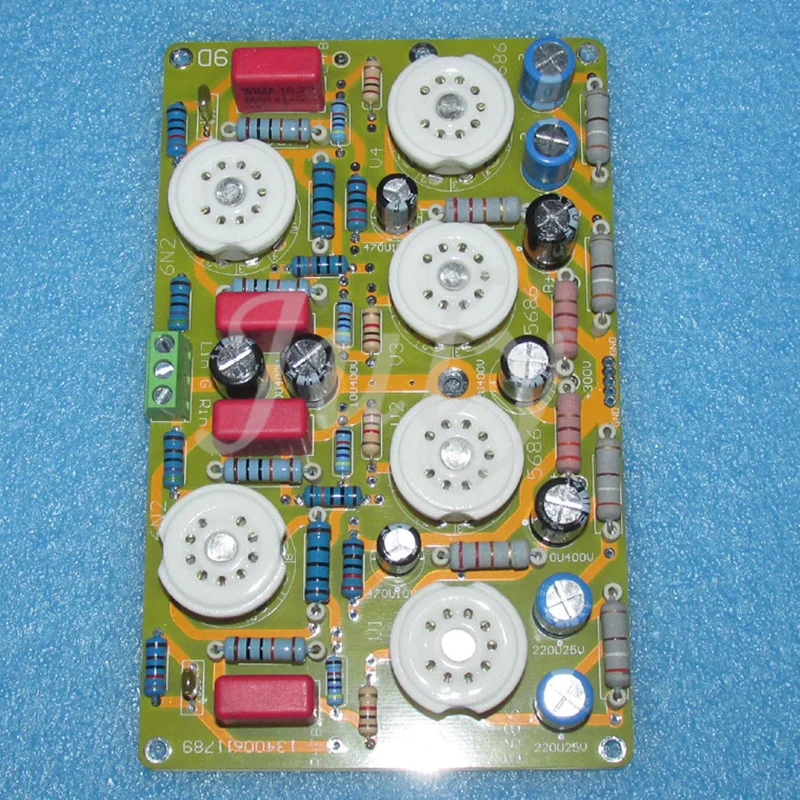

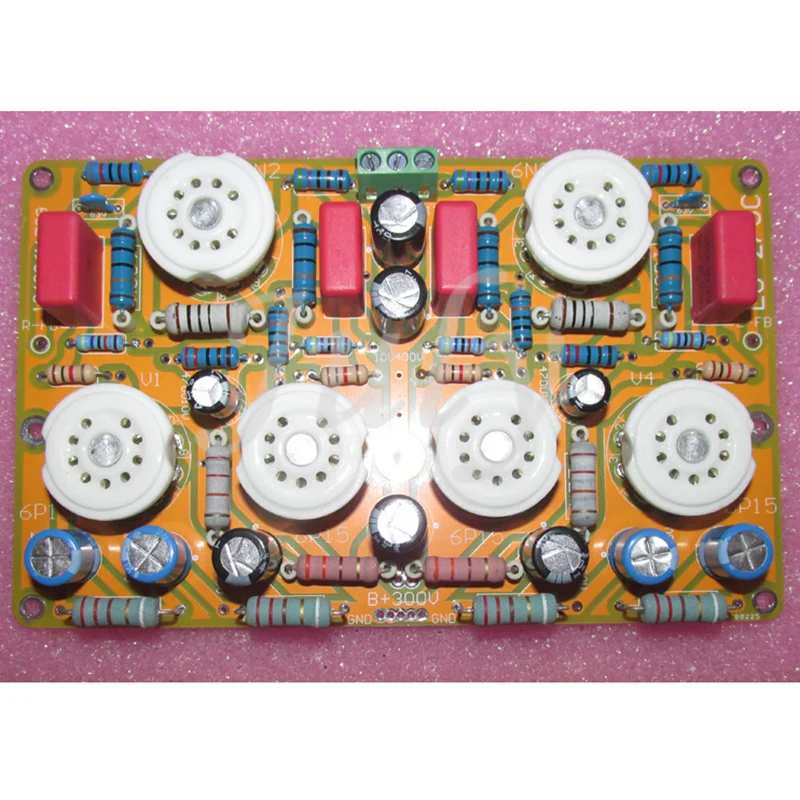

Изысканная двухсторонняя Стекловолоконная доска FR4, размер доски 148 × 91 мм, толщина доски 2 мм. На плате указаны такие параметры, как сопротивление, емкость, напряжение и порт. Отличная производительность цепи, разумная проводка, бесшумная линия. До тех пор, пока проводка правильная, одноразовый успех-это быстрый путь к успеху.
Дизайн компонентного шага, шага основания трубки и размера отверстия для ног является разумным, подходит для больших и малых силовых Резисторов и конденсаторов. Электронные трубчатые сиденья предназначены для двойного использования, а компоненты сопротивления-емкости можно собирать и сваривать с обеих сторон.

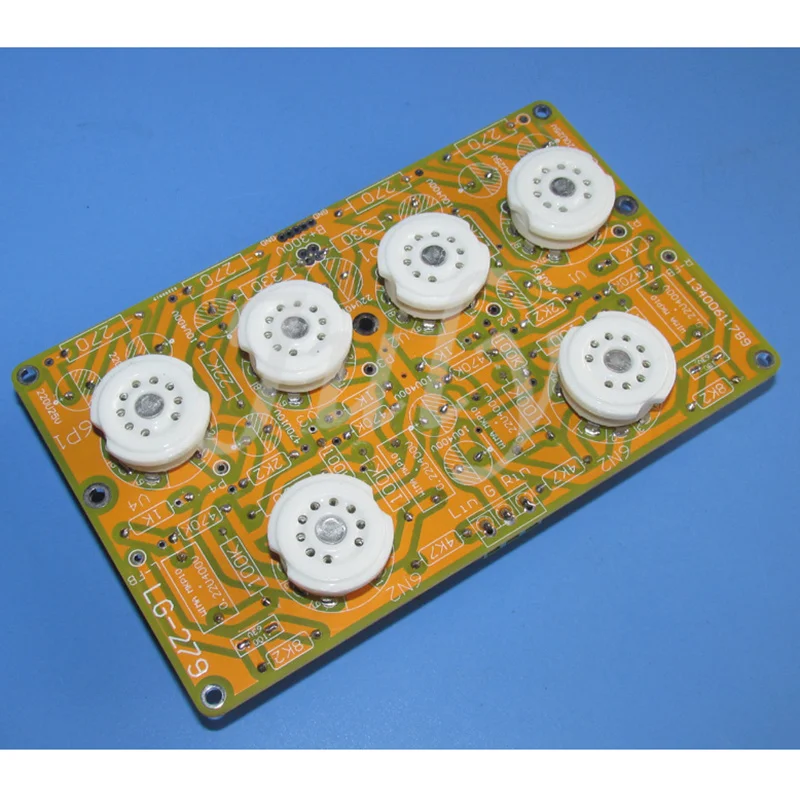

Электронные трубчатые сиденья имеют круглые отверстия для ног и отверстия для плоских ног. Плоские отверстия легче сварить, чем круглые отверстия для ног, и не протекают олово. Они подходят для различных электронных трубок «сделай сам» схем.
Сборка посеребренных керамические трубчатые гнезда, импортные отечественные прецизионные пятикольцевые Металлические пленочные резисторы, японские Nikon, ruby и другие электролизы, немецкий WIMA Weimar конденсатор, перекрестное соединение и другие компоненты.
Двусторонний символ элемента сопротивления-емкости может быть собран с обеих сторон, а трубка может быть установлена на открытом воздухе. Примечание: основание трубки должно быть собрано в соответствии с символами, и его нельзя отменить.
Подробная идентификация порта на плате, а вход, выход отзывы, источник питания, выходной трансформатор, порт катодной обратной связи, нить накала и т. д. подробно обозначены, И монтажная проводка проста и не сложна.
Дополнительное описание цепи:
Первое: резистор отрицательотзывы с большим циклом подключен к выходной клемме динамика, а выходной клемма динамика 0 должен быть заземлен.
Два: выходной режим этой линии-это стандартное соединение, а не трехступенчатое соединение.
Три: чтобы подавить и устранить гул, вы можете добавить Балансирующий резистор в нить накала или попробовать Заземлить один конец нити накала.
Примечание: P1 и P3 на плате расположены верхние трубки, а P2 и P4-нижние трубки. Потенциометра громкости и источника питания нет на плате, и их необходимо собирать отдельно. Вторичный полюс выходного трансформатора должен быть заземлен, а фаза выходного трансформатора не должна быть неправильно подключена.

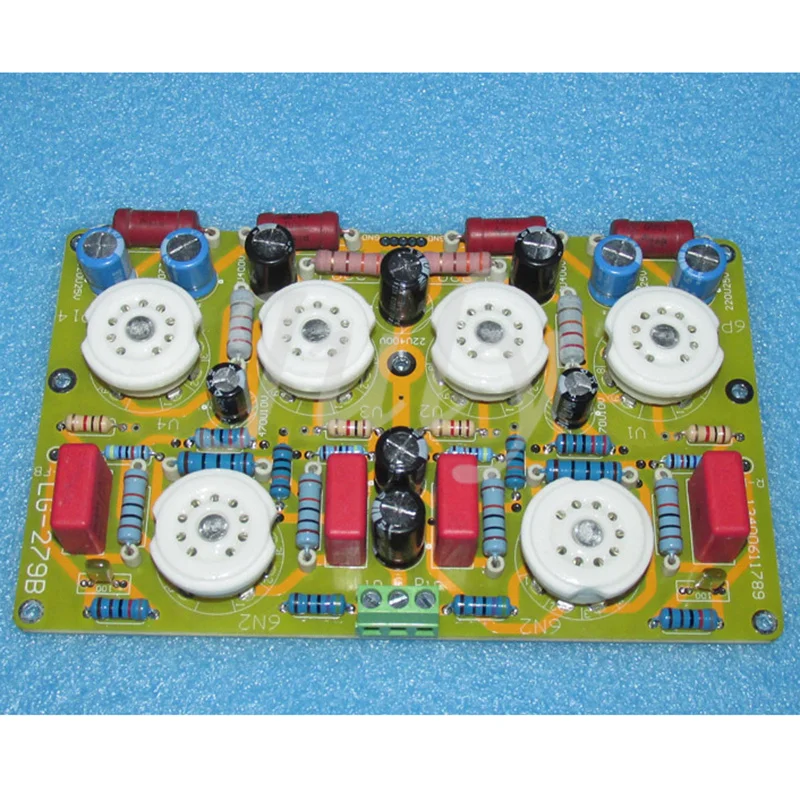

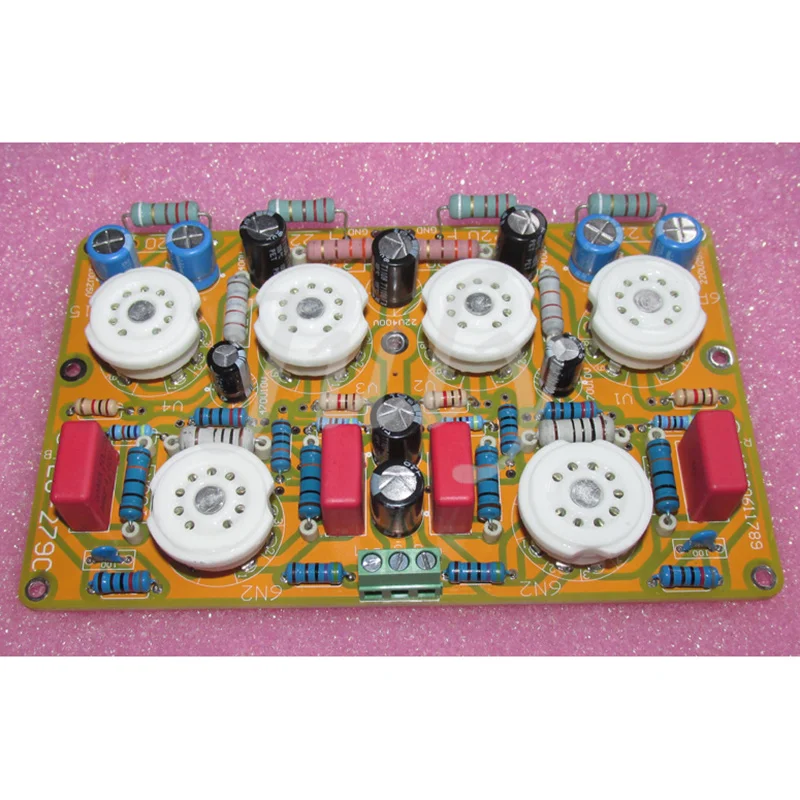

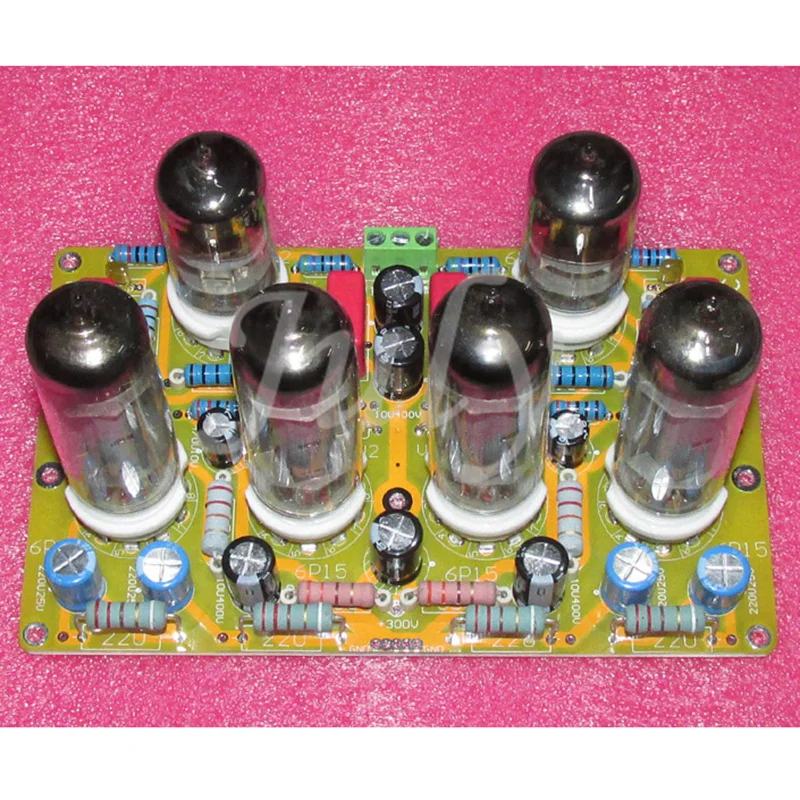

Законченная доска LG279C в комплект не входит платье-труба
Готовый продукт LG279C не включает разворот трубки. Электронная трубка может быть открыта.

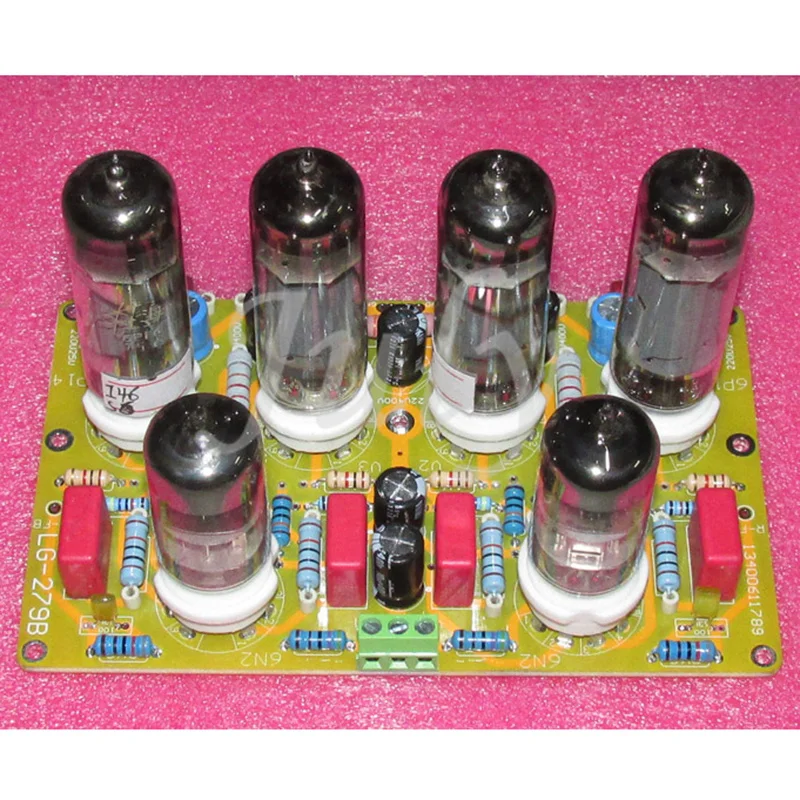

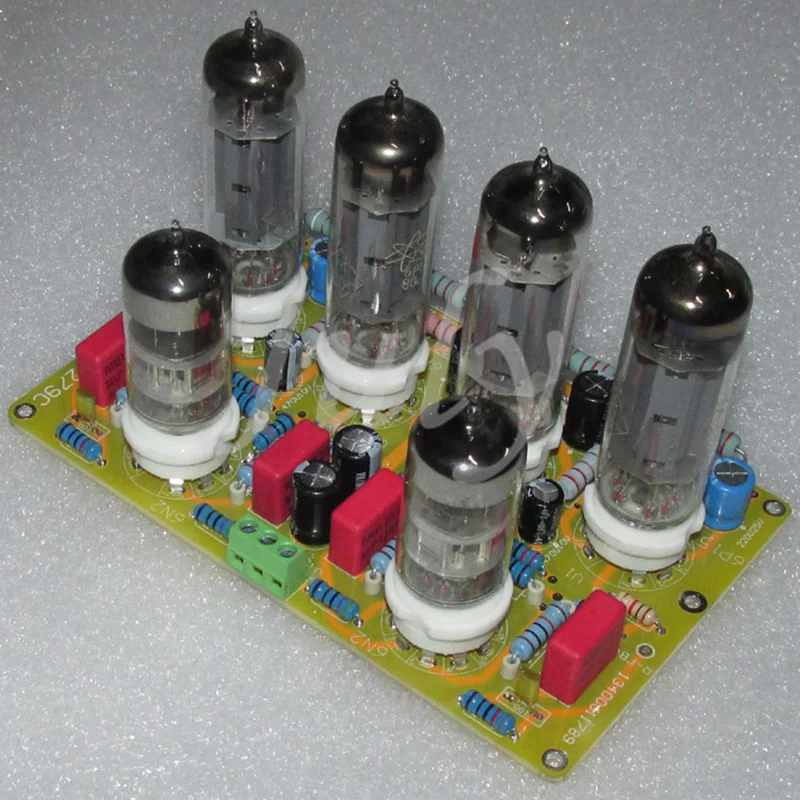

Законченная доска LG279C с установленной трубкой
Законченная плата LG279C включает разворот электронной трубки. Электронная трубка может быть открыта.
Подтверждение: компоненты, готовые бренды, модели и спецификации некоторых компонентов будут немного отличаться из-за разных партий компонентов в сборе на готовой плате. Компоненты и параметры, собранные на плате, будут иметь преимущественную силу! Некоторые компоненты печатной платы представляют собой бывшие в употреблении изделия, а проверка готовой платы продается в обычном режиме.
