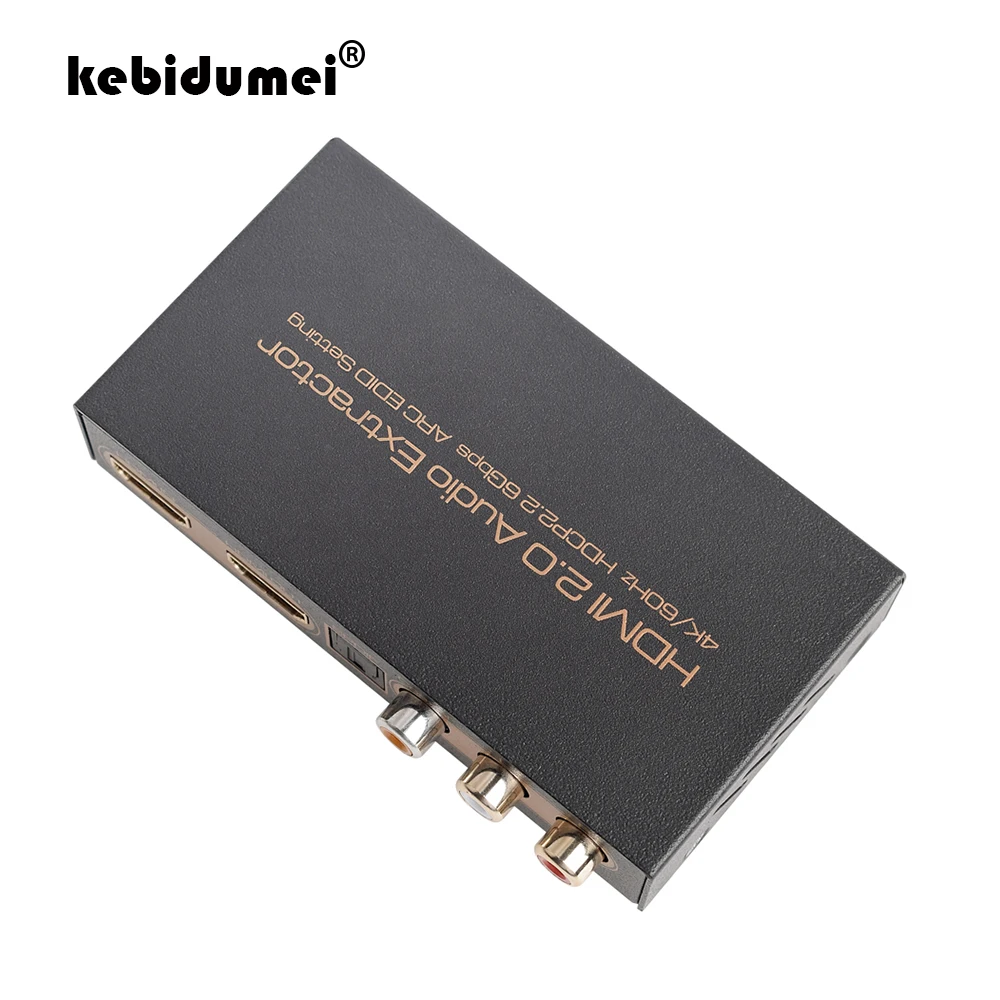

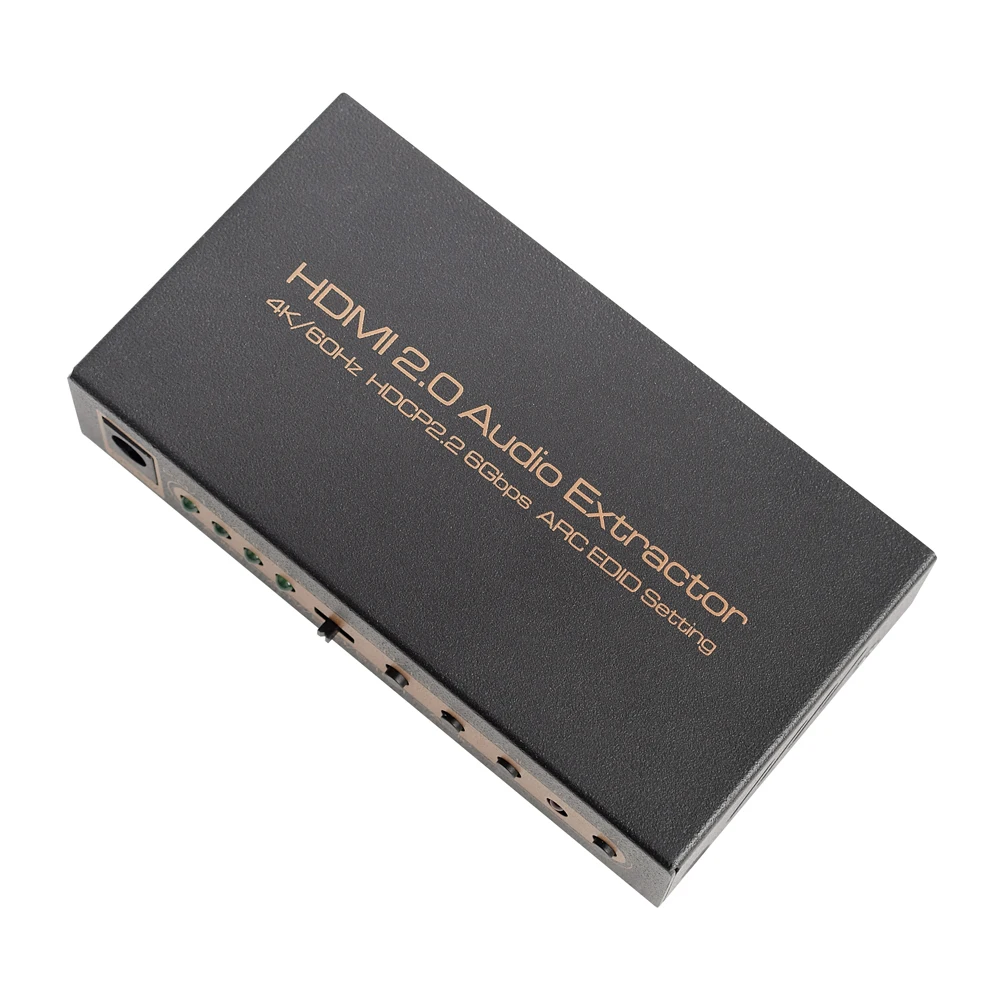

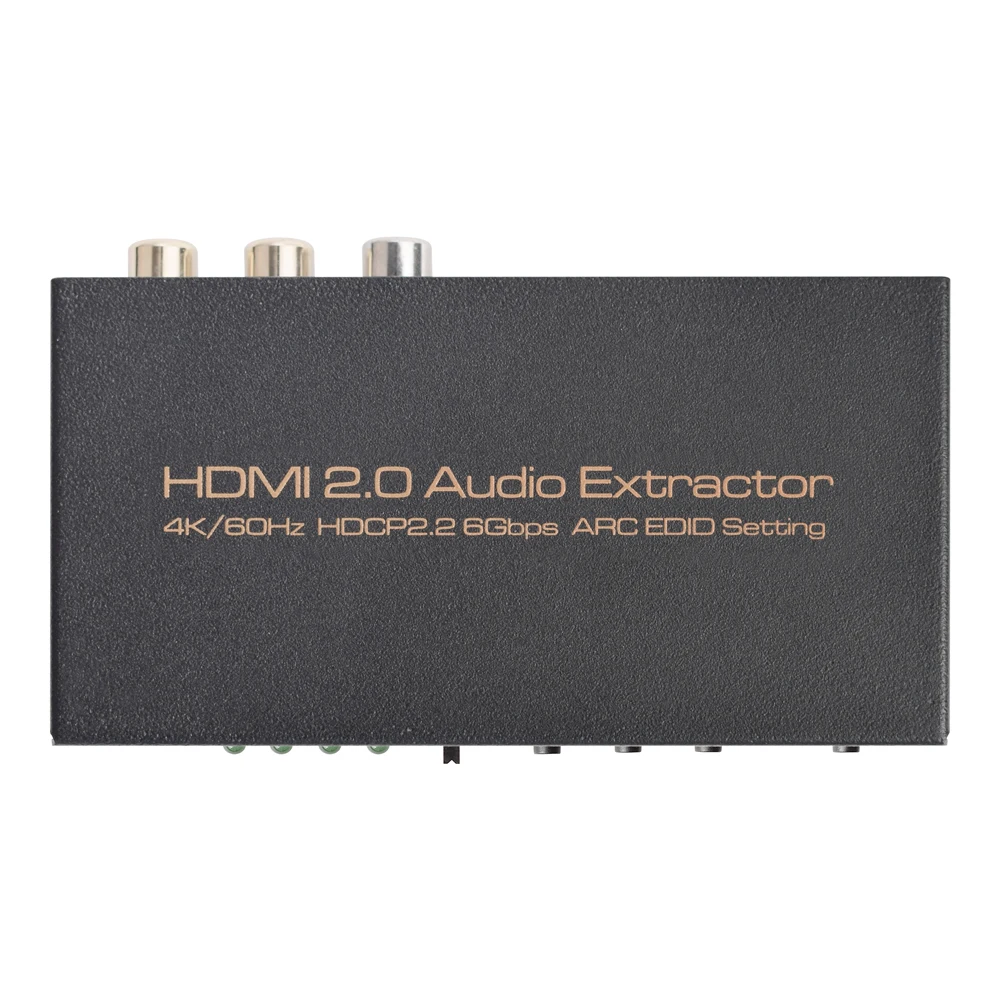

4K @ 60 Гц HDR преобразователь адаптер переключатель HDMI-совместимый аудио экстрактор с оптической дугой LR SPDIF коаксиальный HDCP2.2 для HDTV DVD

Введение

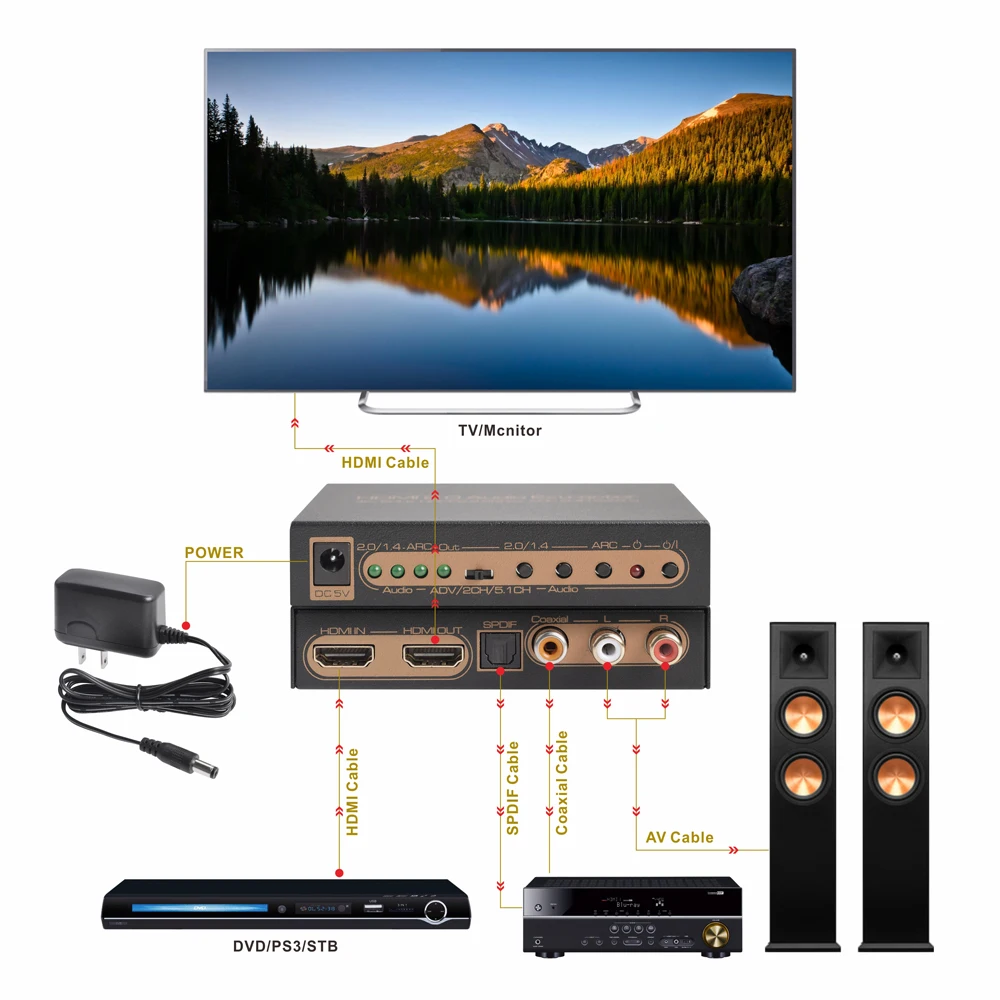

Аудиоэкстрактор HDMI может поддерживать функцию 3D,HDR,4K * 2K/60Hz,ARC. Он может подключить один источник HD к одному hd-дисплею и поддерживать один цифровой аудиовыход Toslink + один коаксиальный аудиовыход + один аналоговый аудиовыход LR.

Особенности

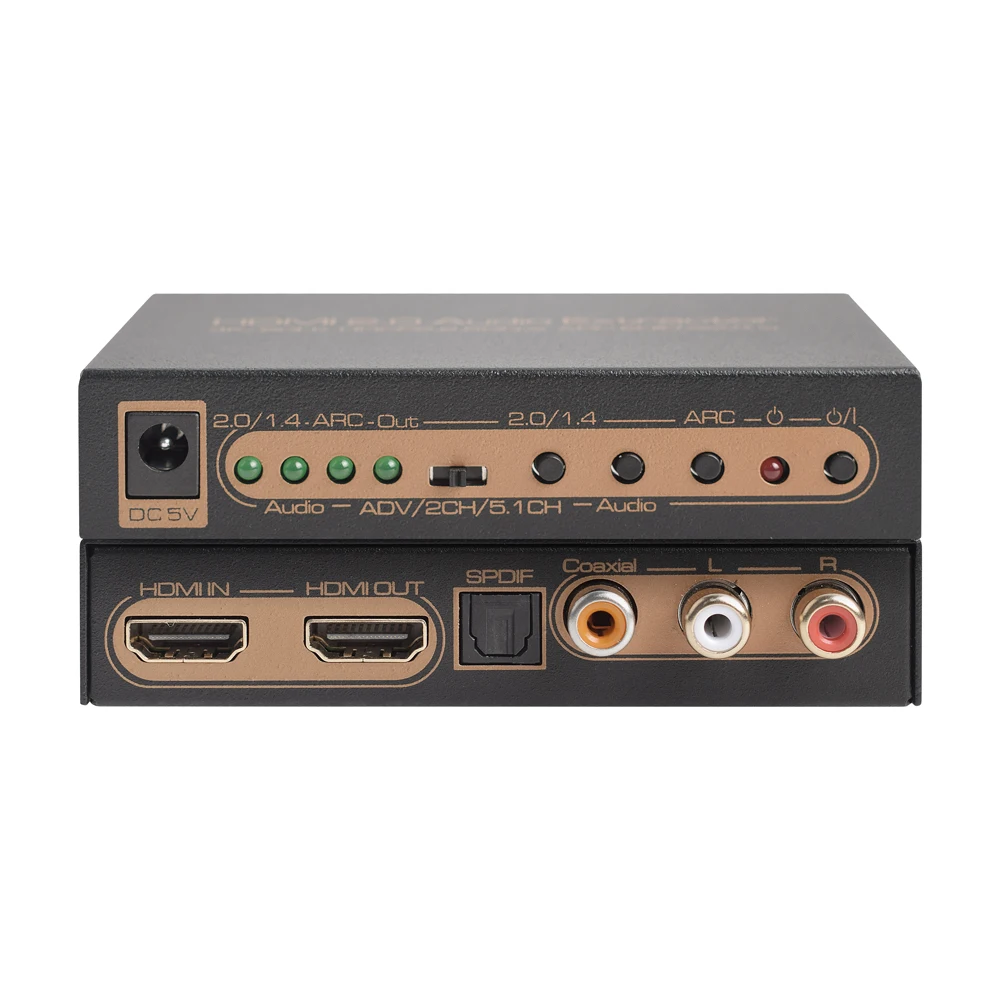

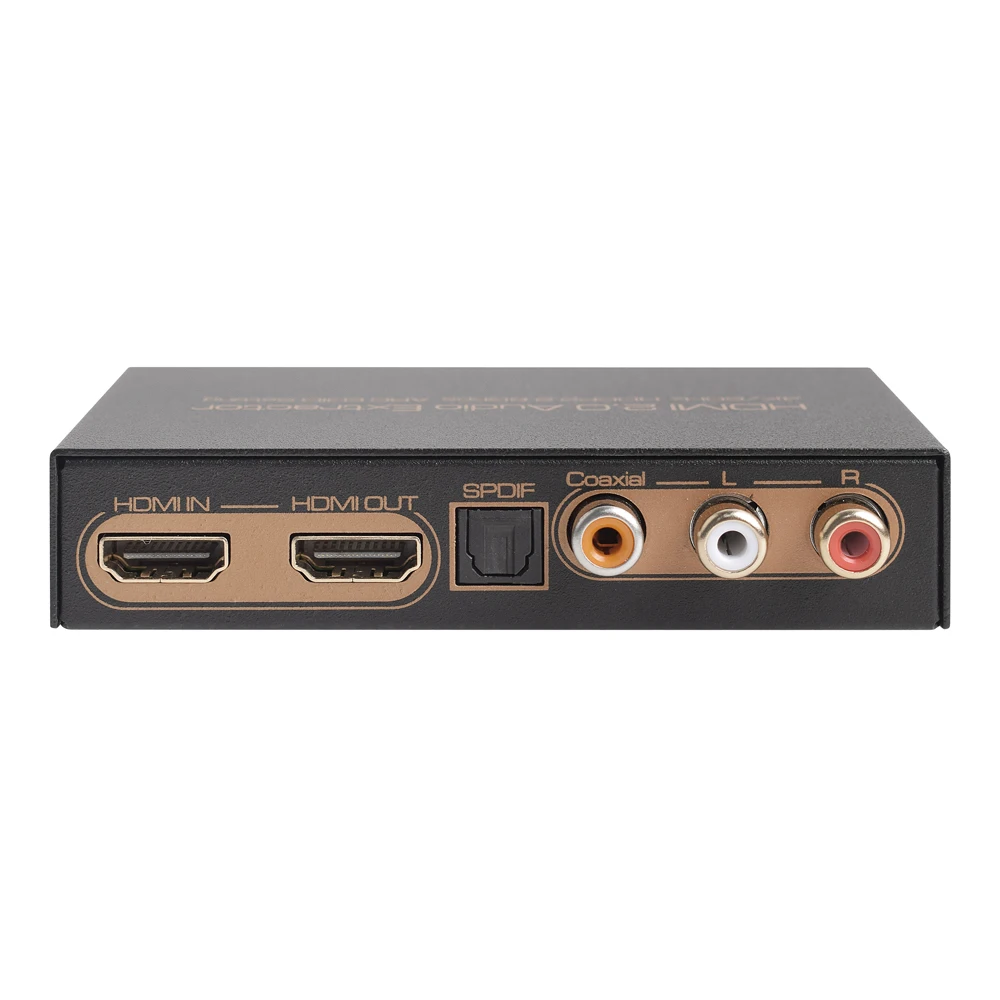

Один HDMI Входной преобразователь в один HDMI + один Toslink аудио + один коаксиальный аудио + один L/R аудио выход

Поддержка выходного аудио: Toslink аудио + коаксиальный аудио + L/R аналоговый аудиовыход

Поддержка HDR

Поддержка разрешения 4K * 2K @ 60Hz

Поддержка видео формата: 4K x 2K/60Hz 12 бит YcbCr4:2:0; 4K x 2K/60Hz 10 бит YcbCr4:2:0; 4K x 2K/60Hz 8 бит YcbCr4:2:0

Sup port s ARC ,TV audio будет возвращен и отключен оптическим портом;

HDMI для достижения синхронизации аудио сигнала разделения. Поддержка 2,0/5,1/ADV трех видов аудио режимов

Поддержка цифрового аудио формата SPDIF: Dolby digital (AC3), DTS и LPCM2.0

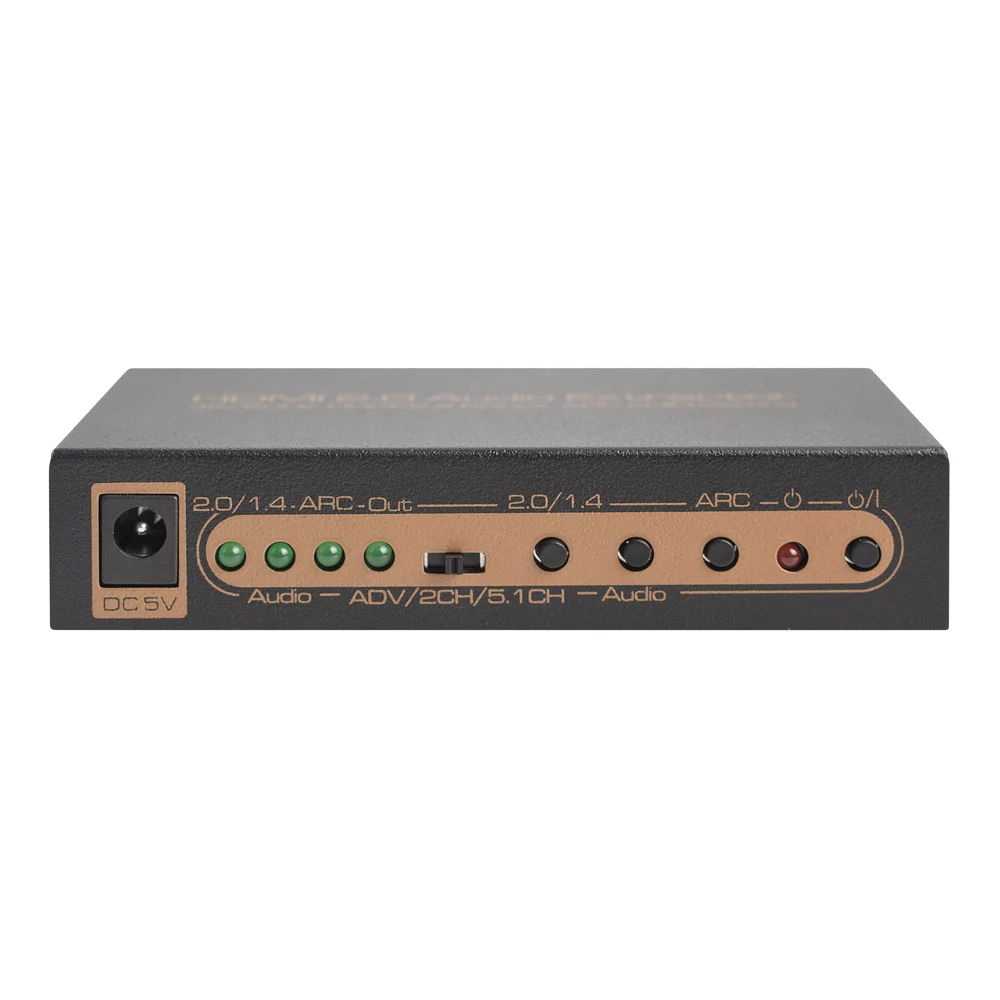

Светодиодный индикатор: когда источник или раковина работают, светодиодный индикатор будет светиться.

Светодиодный светильник состояния позволяет пользователю легко узнать рабочий статус.

Отсутствие потери качества

Нужен источник питания DC5V/1A

Характеристики:

Разрешение HDMI… 4K @ 60Hz /4K @ 30Hz/1080P/1080i/720p/576p/576i/480P/480i

Поддержка аудио формата… DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

Максимальная пропускная способность… 450 мгц

Максимальная скорость передачи данных….……….. 13,5 Гбит/с

Входной/Выходной сигнал TMDS... 0,5 ~ 1,5 Вольт p-p(TTL)

Входной/Выходной DDC сигнал.... .... 5 вольт p-p (TTL)

Расстояние входного кабеля... …. ≤ 10 м (1080P)/5 м (4K) AWG24 HDMI Стандартный кабель

Выходной кабель расстояние... ≤ 10 м (1080P)/5 м (4K) AWG24 HDMI Стандартный кабель

Максимальный рабочий ток… ..... 600ма

Формат адаптера питания .. Вход:... AC (50 Гц, 60 Гц) :100-240 В; Выход: DC5V/1A

Диапазон рабочих температур... от 0 до + 40 ℃

Диапазон температур хранения… от-20 до + 60 ℃

Рабочий диапазон влажности........ От 5 до 85% относительной влажности (без конденсации)

Диапазон влажности для хранения... от 5 до 95% относительной влажности (без конденсации)

Размер (Д x Ш x В)… 105X56.8X22.5 (мм)

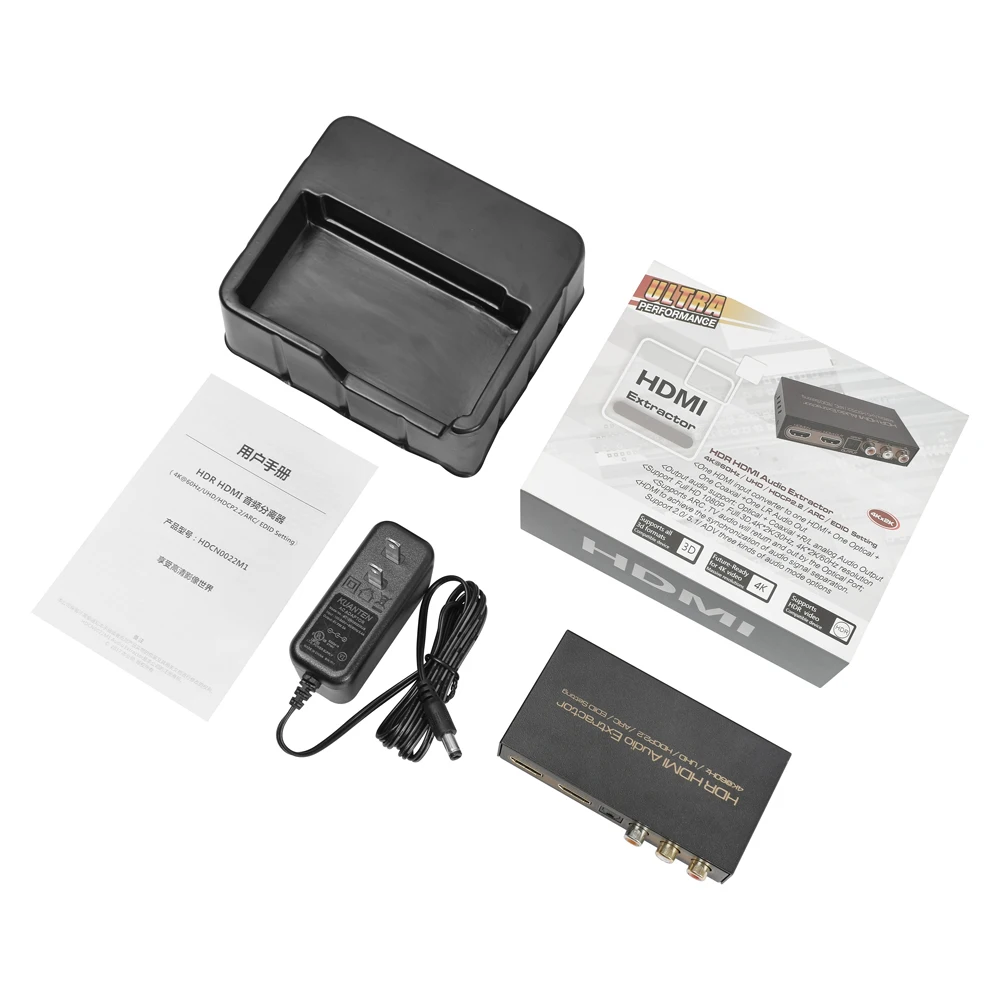

Посылка включает в себя:

1 * HDR HDMI аудио экстрактор

1 * Адаптер питания

1 * Руководство пользователя

Примечания:

Пожалуйста, используйте устройство в качестве указанной инструкции, чтобы сохранить длительный срок службы машины.

1. Устройство должно быть расположено на месте далеко от влажной, высокой температуры, пыльной, эрозионной и окислительной среды.

2. Все детали будут свободны от сильного тряски, удара, падения.

3. Прикосновение к адаптеру питания влажными руками запрещено.

4. Пожалуйста, удерживайте кнопку питания головка адаптера и не тяните шнур питания в тех случаях, когда отрезать от розетки.

5. Пожалуйста, выключите питание, когда машина не используется в течение длительного времени.

6. Пожалуйста, не открывайте крышку и не прикасайтесь к внутренней части.

7. Пожалуйста, используйте оригинальный Фабричный адаптер питания.

Перед включением питания, пожалуйста, внимательно проверьте соединительную линию. И убедитесь, что все интерфейсы нормально подключены. Общий способ стрельбы из-за проблем показан ниже:

Серийный номер

Описание неисправности

Причины и способы решения

1

Не подключен к сети

1. Проверьте, действительно ли головка адаптера питания правильно вставлена в розетку.

2. Проверьте выключатель питания, если он включен.

2

Без рисунка

1. Пожалуйста, убедитесь, что Телевизор включен и подключен к машине.

2. Чтобы проверить, включен ли источник сигнала и хорошо подключен.

3. Проверьте качество подключения системы.

4. Проверьте, все ли линии хорошего качества.

5. Проверьте качество кабеля

3

Неясное изображение

1. Попробуйте еще раз подключить кабель, чтобы не допустить неудачного подключения.

2. Качество кабеля HDMI

4

Нет звука

1. Пожалуйста, подтвердите положение настройки переключателя аудио режима
