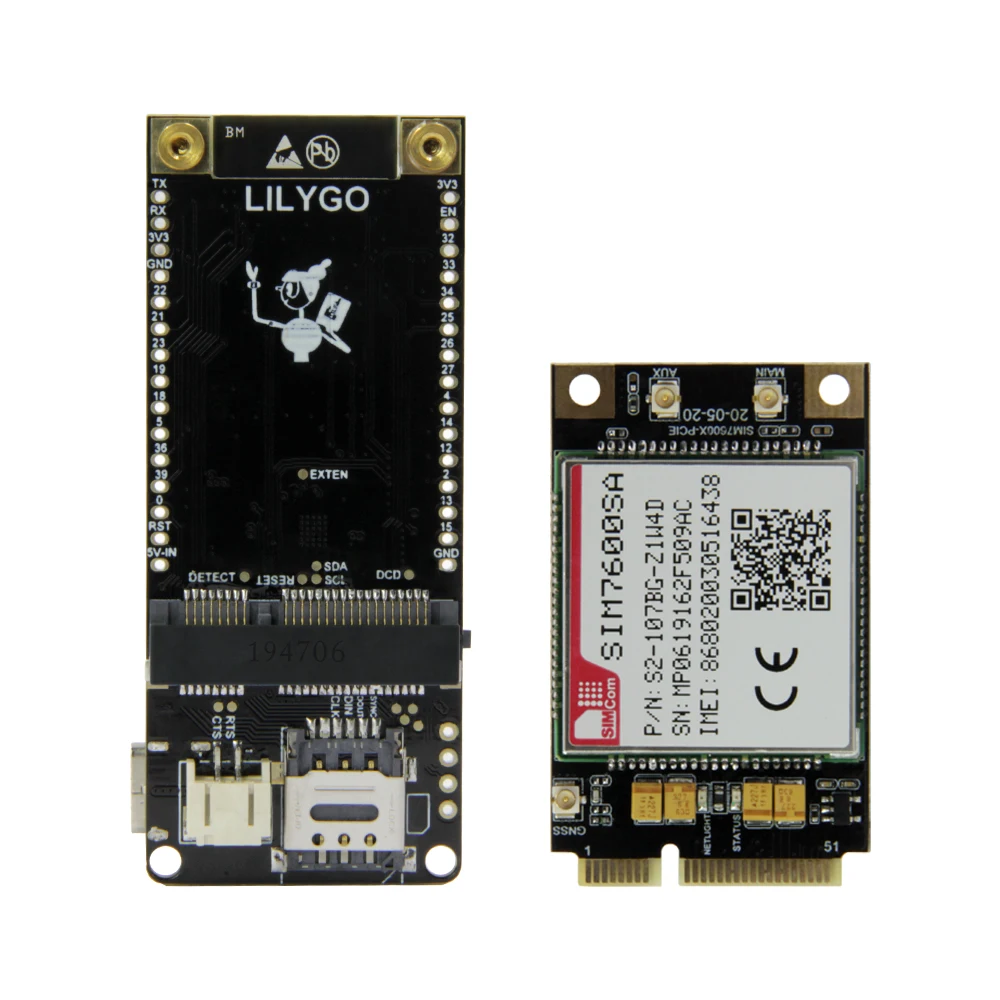

ЛилигоЧип TTGO для sim-карт, процессор AXP192, Wi-Fi, Bluetooth, Nano-карта, серия SIM, композитная плата для разработки, оборудование

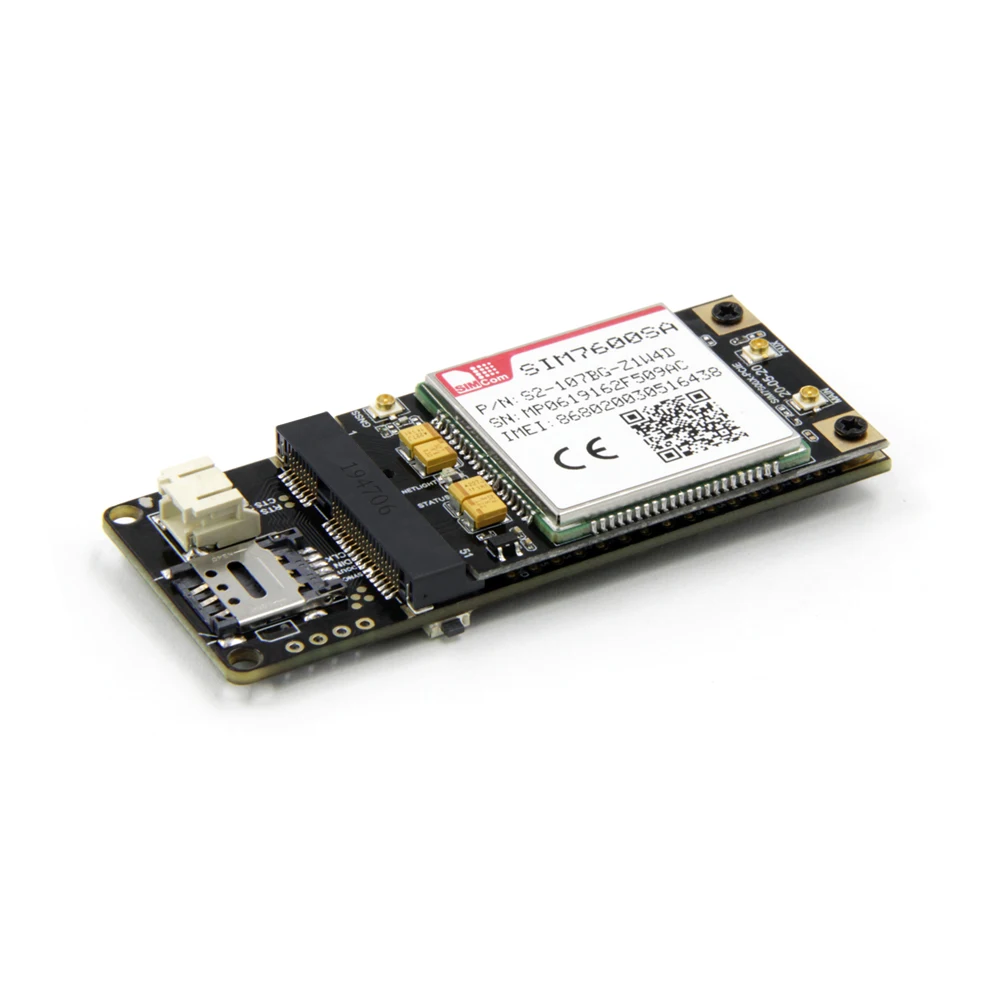

Лилиго®TTGO T-PCIE ESP32-WROVER-B AXP192 Чип WIFI Bluetooth Nano карта SIM серия композитная плата для разработки

Примечание: плата TF обновлена до самостоятельного выскакивания

Описание товара

Технические характеристики оборудования

Чипсет

ESP32-WROVER-B, чип управления питанием AXP192

Вспышка

4 Мб

PSRAM

8 Мб

SRAM

520 КБ SRAM

Кнопка

PWR выключатель питания, сброс

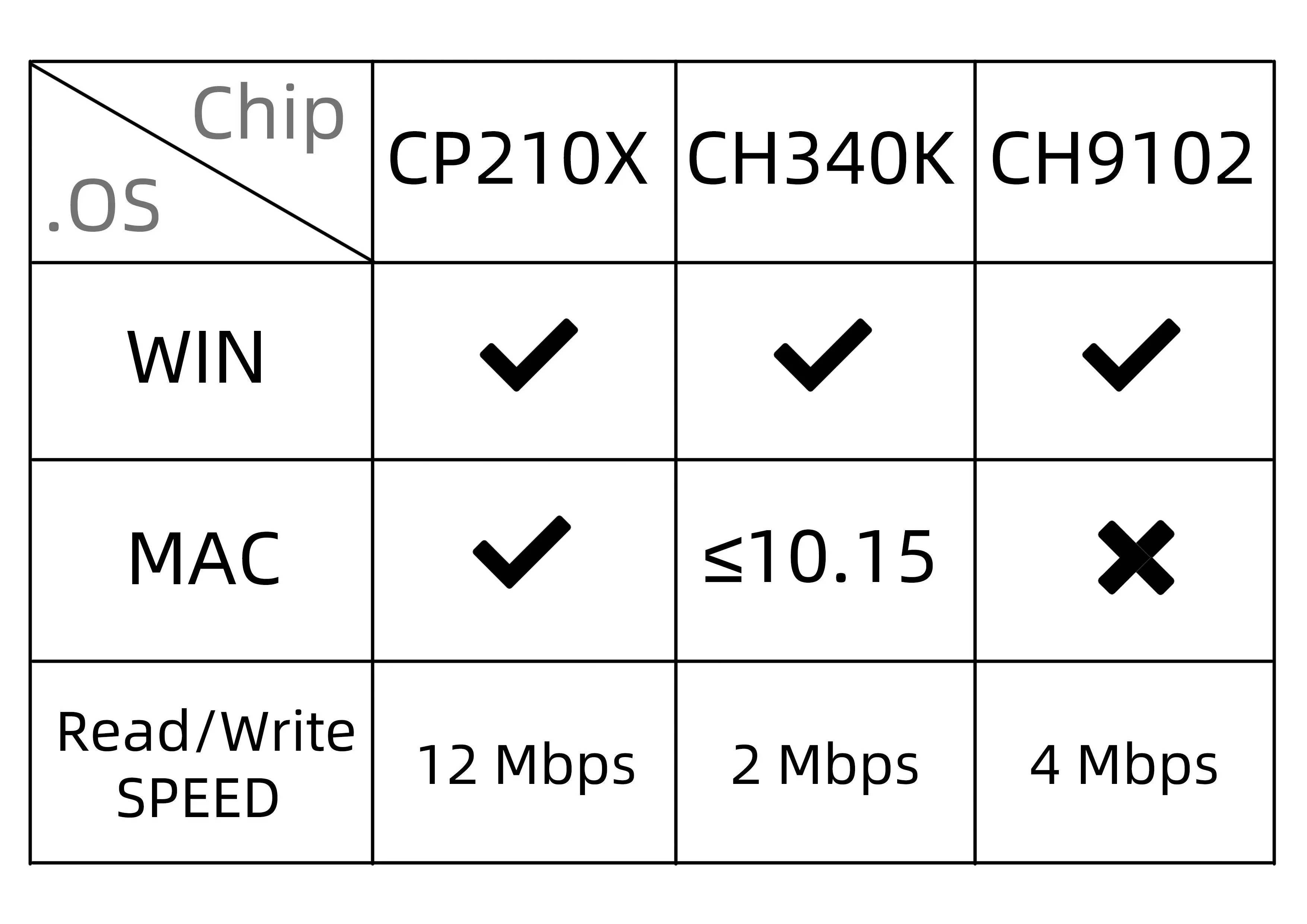

USB в TTL

CP2104 или CH9102F

Бортовые часы

40 МГц кристаллический осциллятор

Периферийные устройства

Слот для sim-карты Nano, Мини слот для карт PCIE

Антенна

Встроенная антенна (по умолчанию)

Рабочее напряжение

2,7 V-3,6 V

Рабочий ток

Ток сна

О 700uA

Диапазон рабочих температур

-40 ℃ ~ + 85 ℃

Размеры

75*33*10,5 мм

Вес

14,5 г

Характеристики источника питания

Вход источника питания

USB 5V/1A

Зарядный ток

500 мА

Вход батареи

3,7-4,2 V

Заряд ic

AXP192

JST Коннектор

2Pin 2,0 мм

USB

Тип C

Wi-Fi

Стандартный

FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC (чип ESP32)

Протокол

802,11 b/g/n(802.11n, скорость до 150 Мбит/с) A-MPDU и A-MSDU полимеризация, поддержка интервала защиты 0.4мкс

Частотный диапазон

2,4 ГГц ~ 2,5 ГГц (2400 м ~ 2483,5 м)

Мощность передачи

22dBm

Расстояние связи

300 м

Bluetooth

Протокол

Соответствует стандарту bluetooth v4.2BR/EDR и BLE

Радиочастота

С чувствительностью-97dBm NZIF приемник класса-1, класс-2 и класс-3 эмиттер AFH

Аудио Частота

CVSD & SBC Аудио Частота

Спецификация Программного Обеспечения

Режим Wi-Fi

Станция/SoftAP + станция/P2P

Механизм безопасности

WPA/WPA2/WPA2-Enterprise/WPS

Тип шифрования

AES/RSA/ECC/SHA

Обновление прошивки

UART скачать/OTA (через сеть/хост для загрузки и записи прошивки)

Разработка программного обеспечения

Поддержка разработки облачного сервера/SDK для разработки прошивки пользователя

Сетевой протокол

IPv6, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT

Конфигурация пользователя

Набор инструкций AT +, облачный сервер, android/iOSapp

ОС

FreeRTOS

Дополнительная информация:

Https://github.com/Xinyuan-LilyGO/LilyGo-T-PCIE

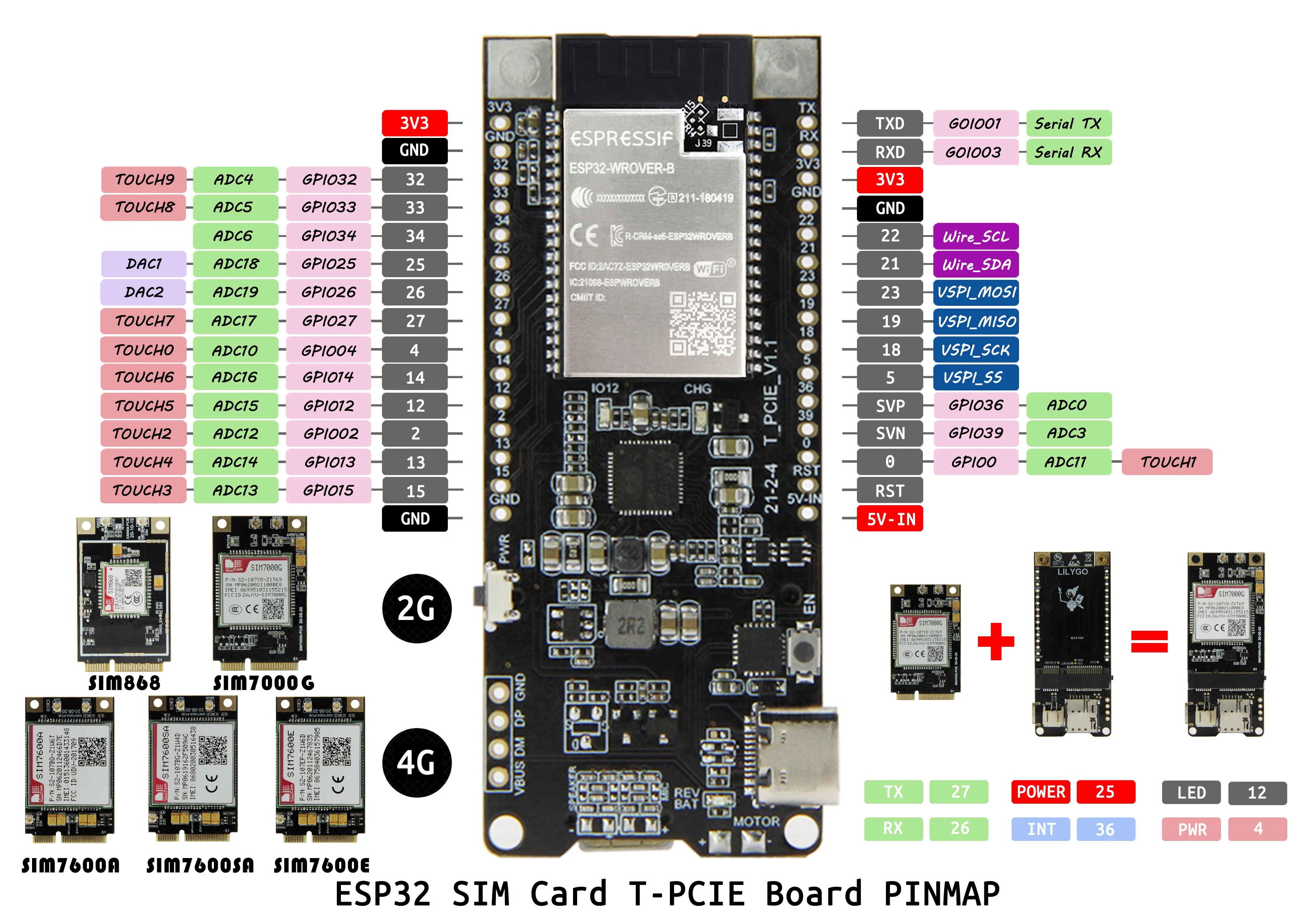

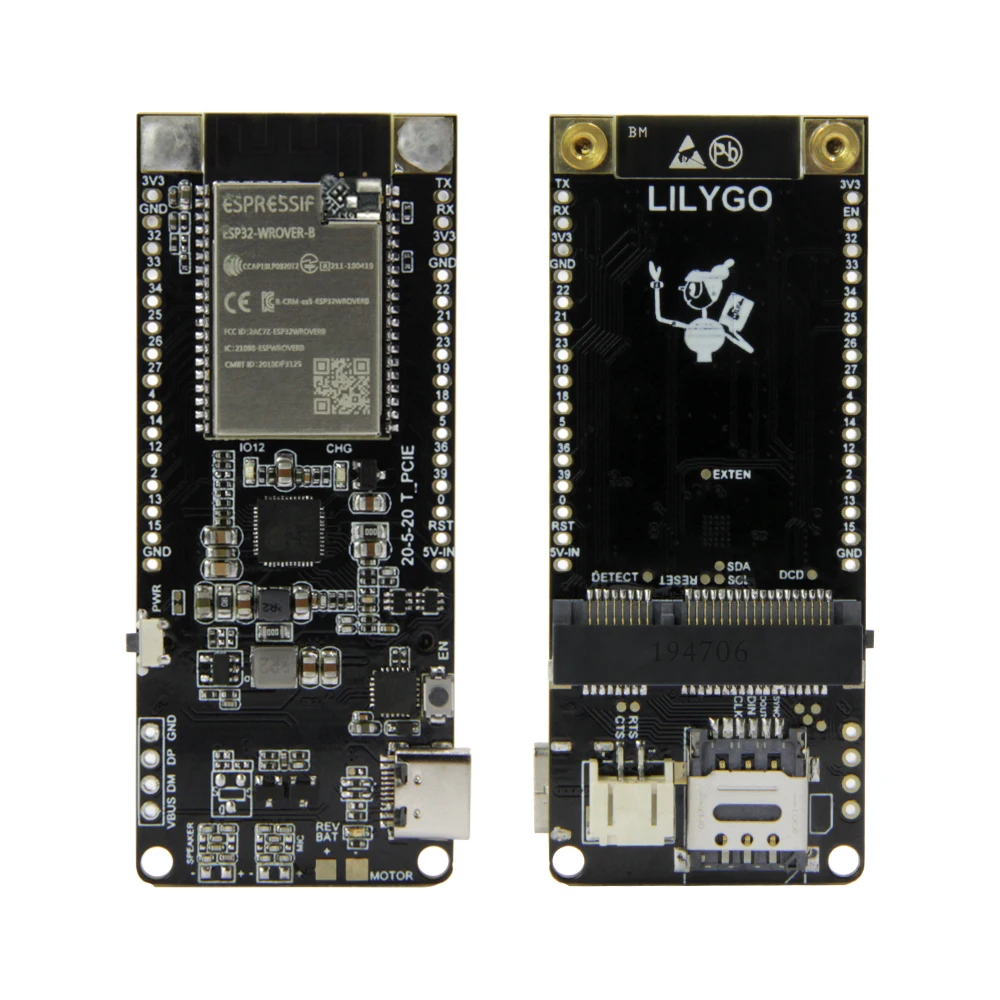

Штифт продукта:

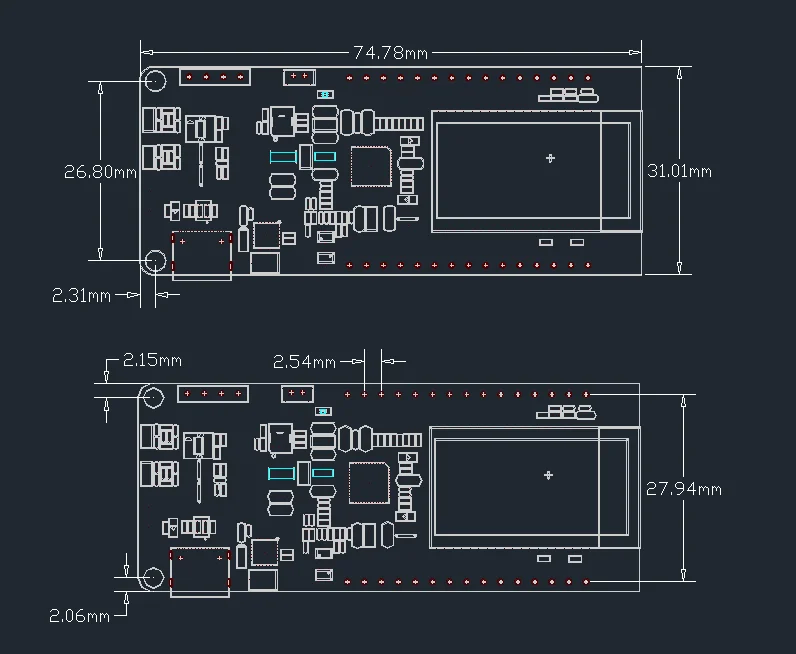

Размер изделия

Детали продукта

Список доставки

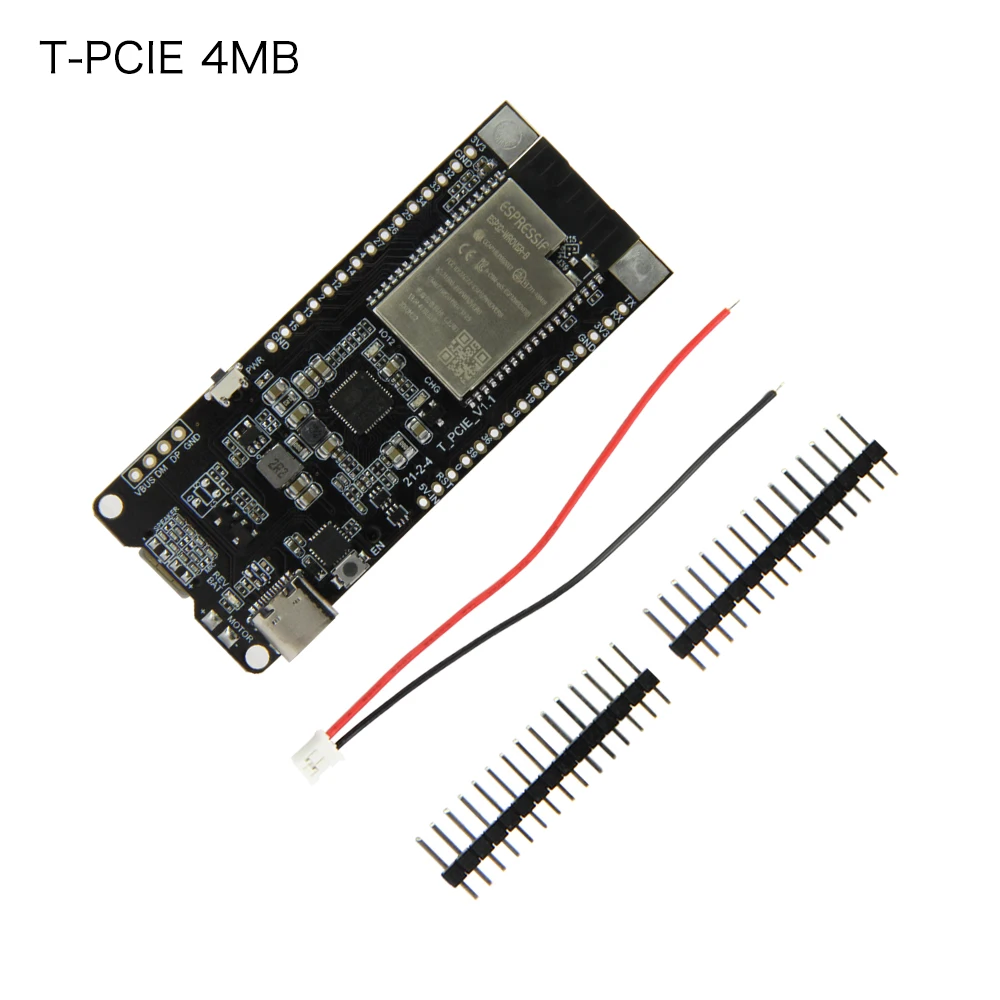

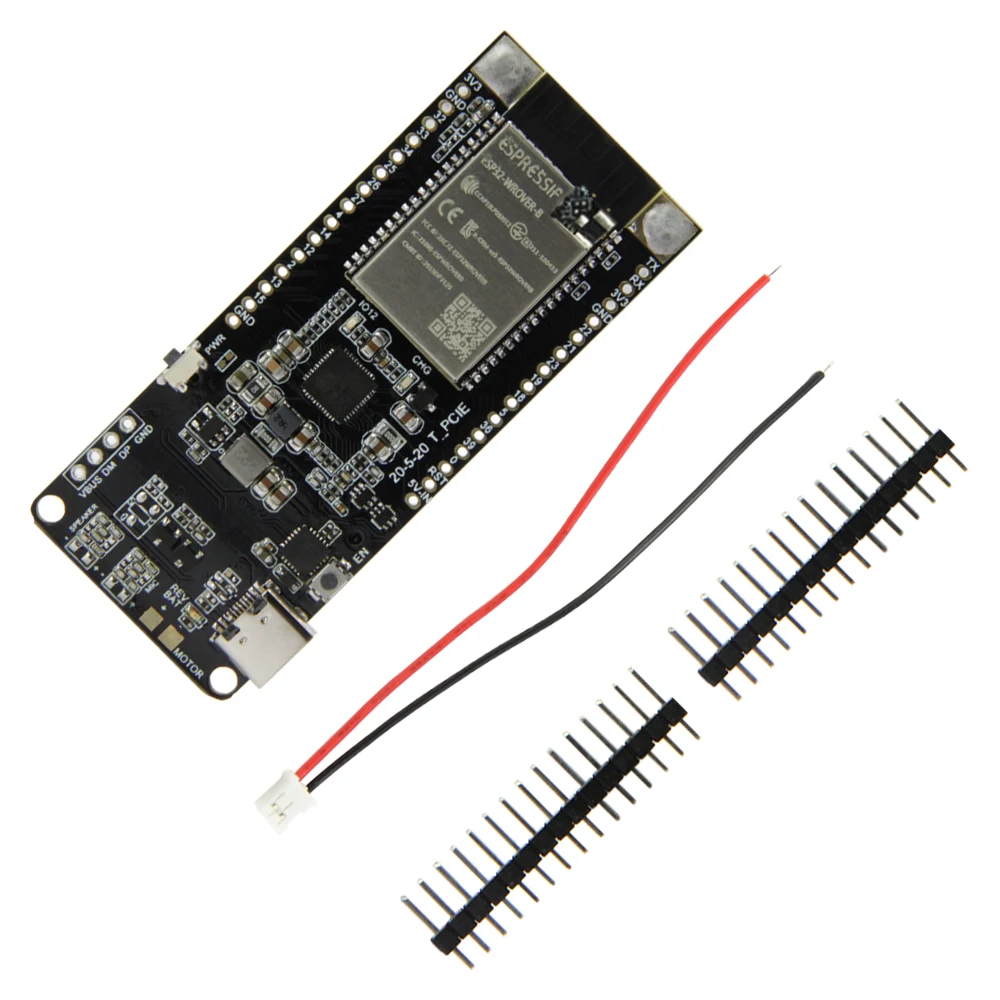

T-PCIE вариант

1 X T-PCIE

1 X зарядный кабель

2 X Pin

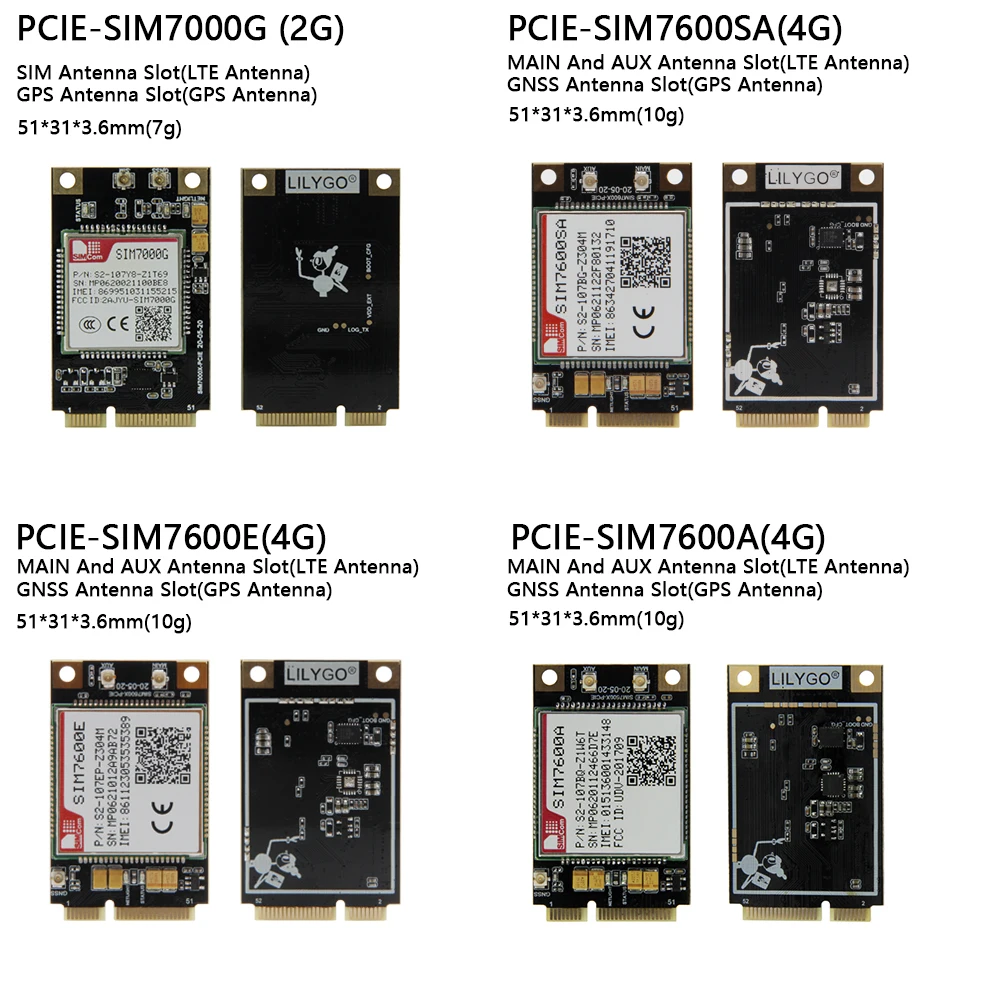

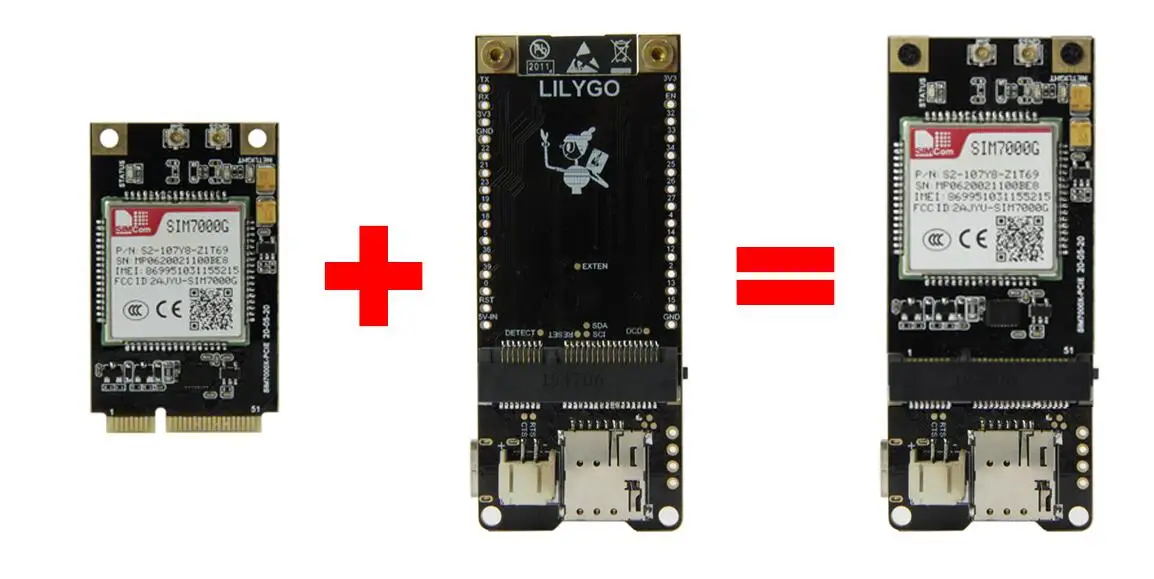

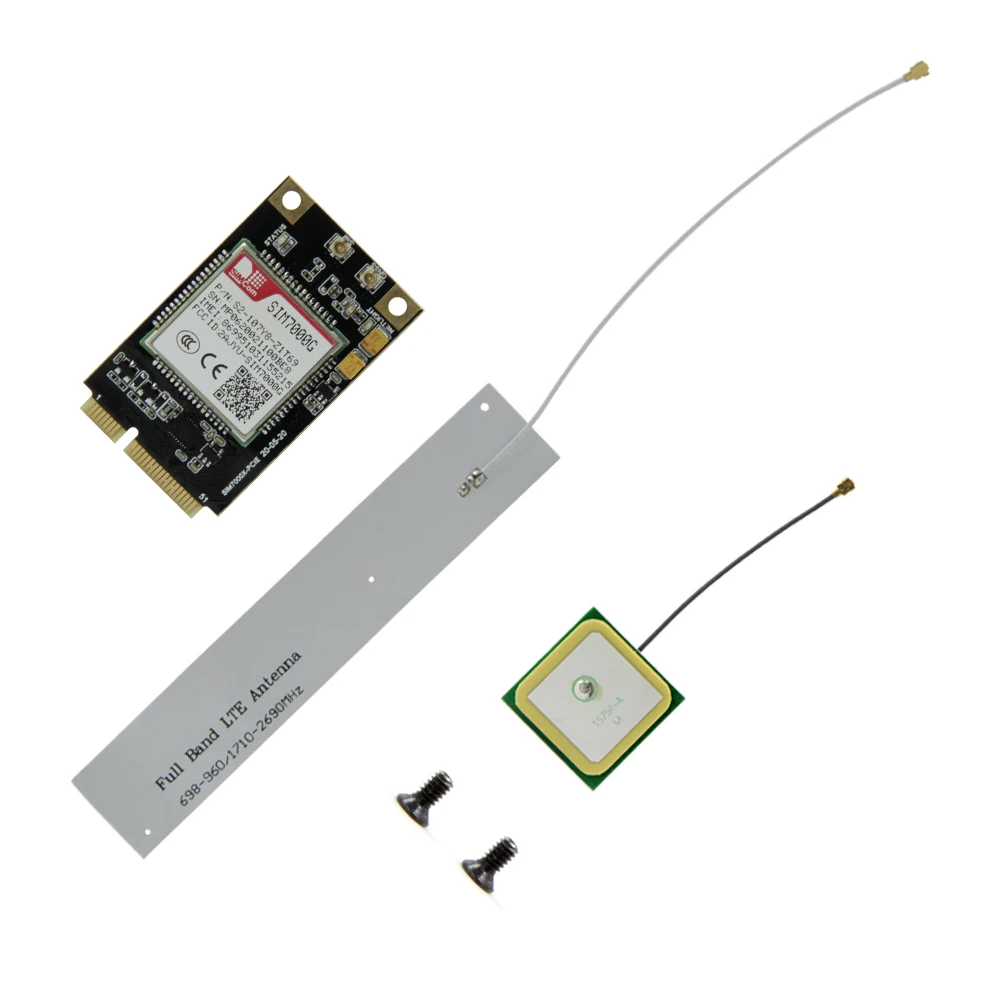

PCIE-SIM7000G вариант модуля

Модуль PCIE-SIM7000G-1 шт.

Антенна LTE-1 шт.

1 X Антенна GPS

2 X винт

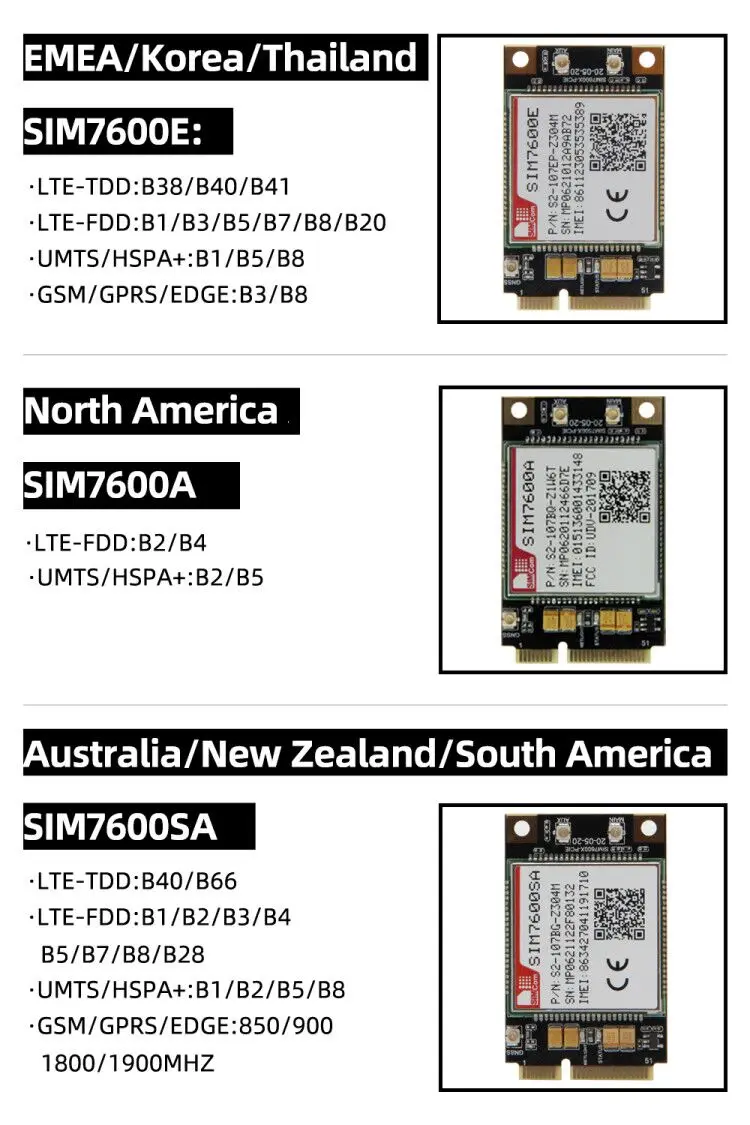

PCIE-SIM7600SA вариант модуля

(Продукт не содержит аудио декодер чип NAU8810YG)

Модуль PCIE-SIM7600SA-1 шт.

Антенна LTE-1 шт.

1 X Антенна GPS

2 X винт

PCIE-SIM7600E вариант модуля

(Продукт не содержит аудио декодер чип NAU8810YG)

Модуль PCIE-SIM7600E-1 шт.

Антенна LTE-1 шт.

1 X Антенна GPS

2 X винт

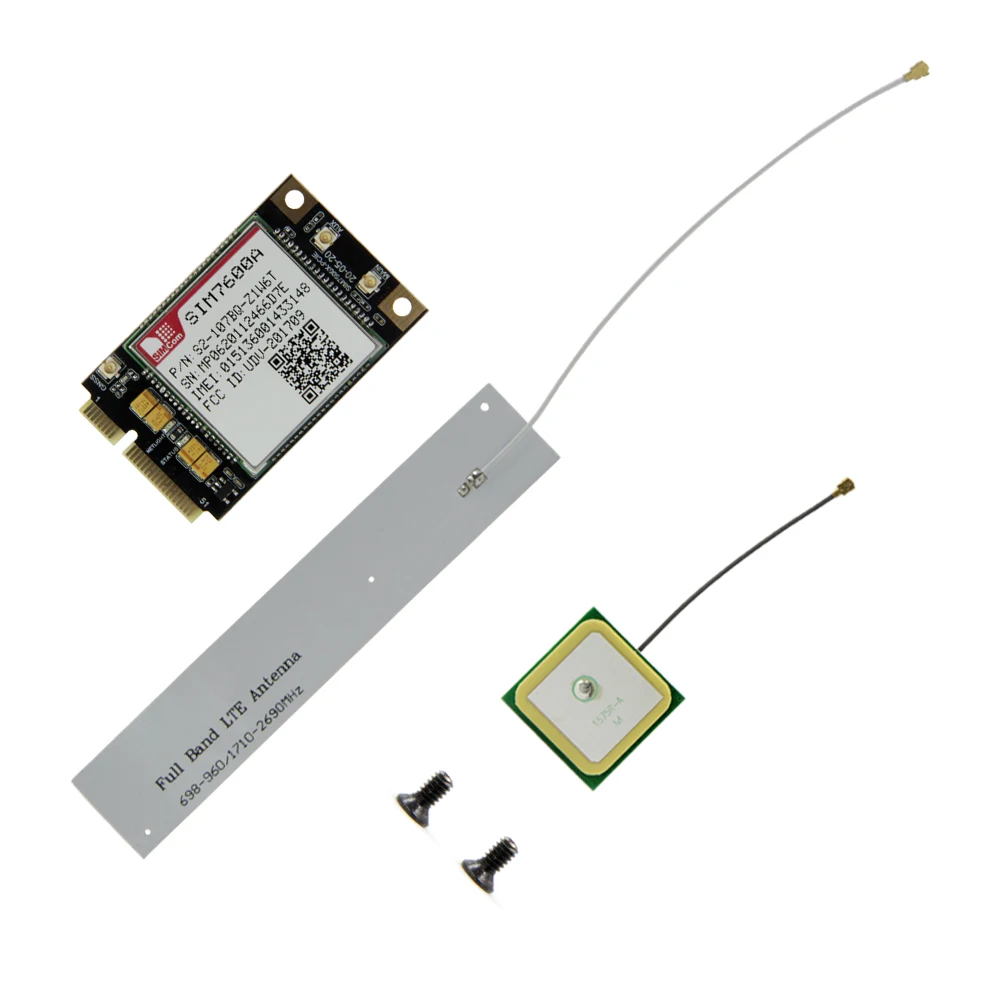

PCIE-SIM7600A вариант модуля

Модуль PCIE-SIM7600A-1 шт.

Антенна LTE-1 шт.

1 X Антенна GPS

2 X винт

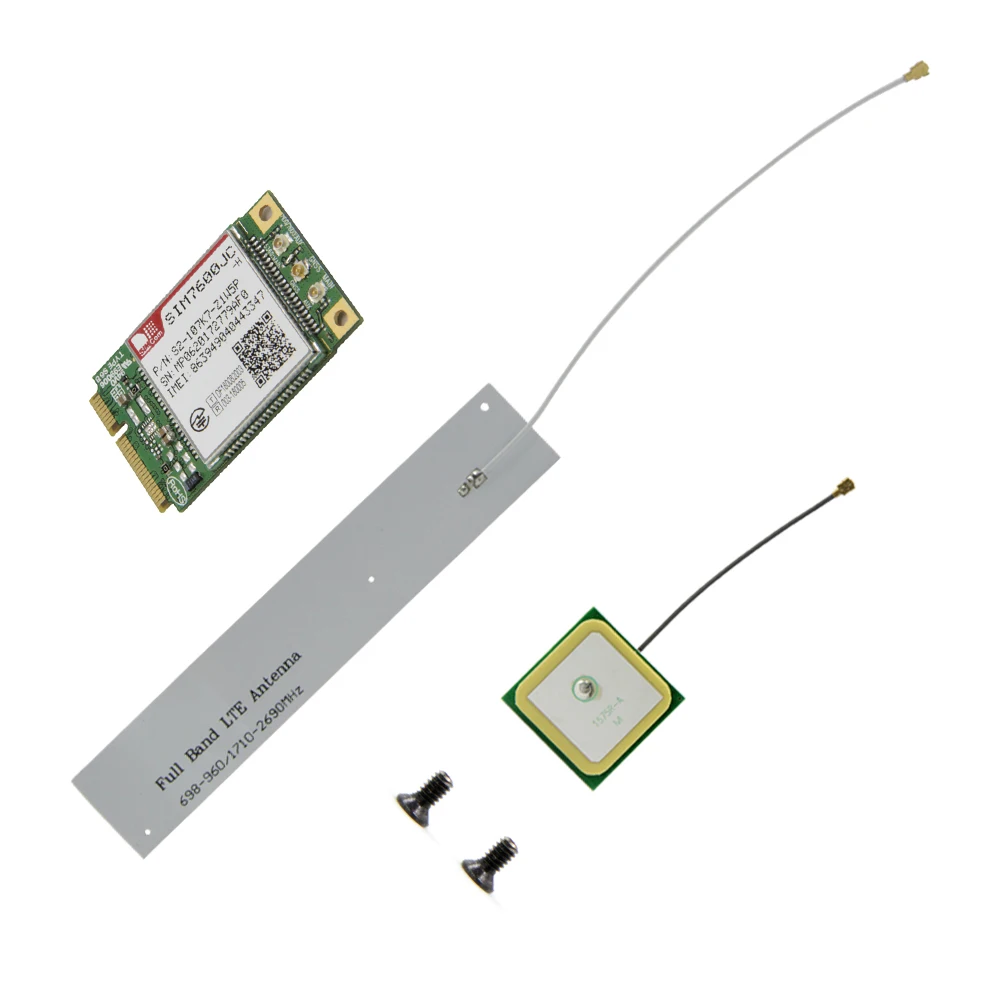

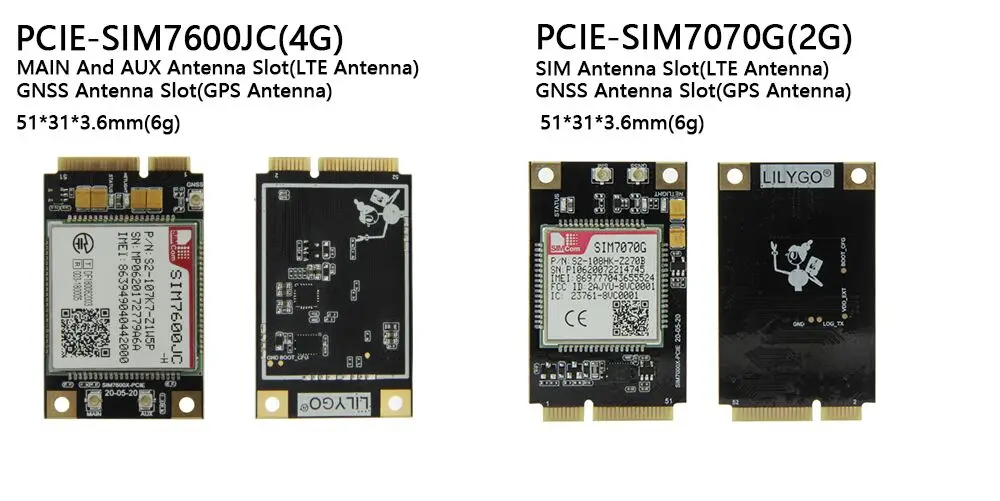

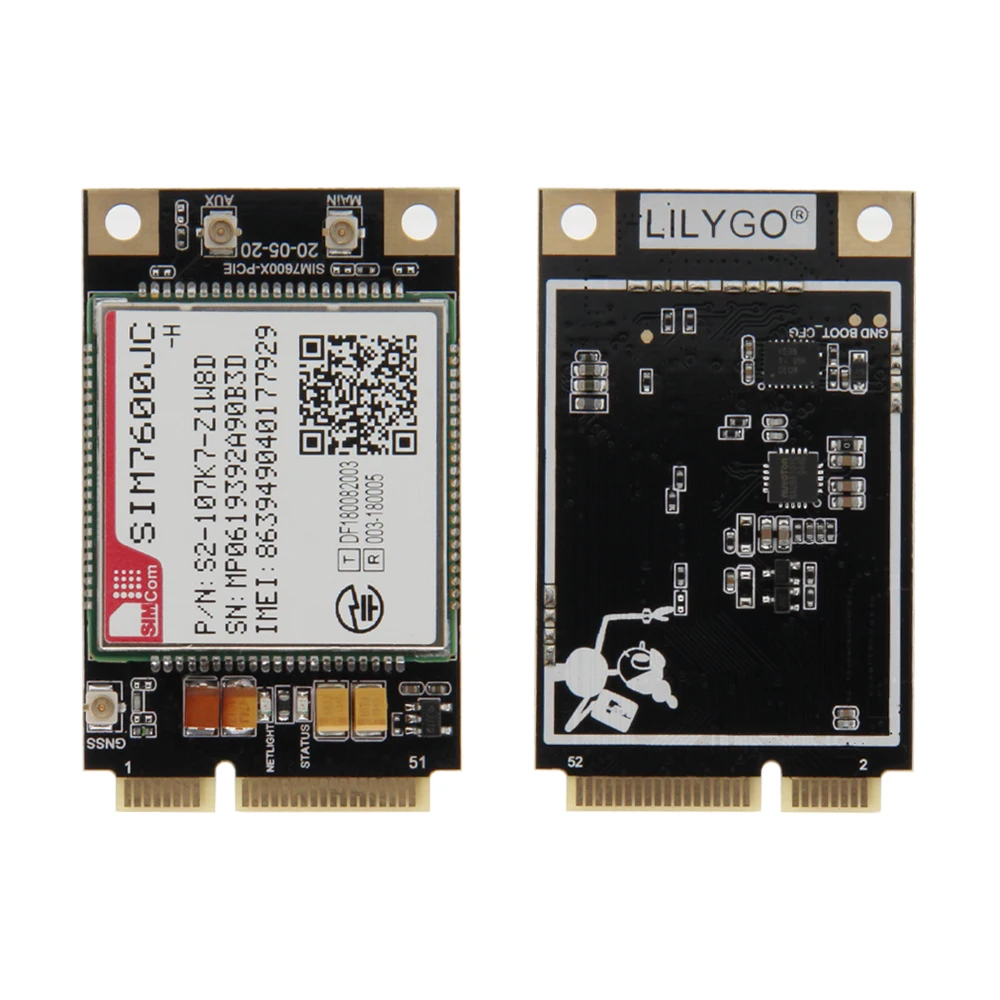

PCIE-SIM7600JC вариант модуля

Модуль PCIE-SIM7600JC-1 шт.

Антенна LTE-1 шт.

1 X Антенна GPS

2 X винт
