MP34DT01 PDM цифровой микрофонный модуль MEMS простой выход модуляц...
2 Отзывов
2 Заказов
215,60₽
MP34DT01 цифровой PDM MEMS микрофон Breakout модуль простой импульсная плотность модуляции выход 1,8 в до 3,3 В I2S интерфейс
Описание
В магазин входит новый экзотический микрофон, микрофон PDM MEMS! В дополнение к аналоговым или I2S, PDM-это «Третий» микрофон, который может быть интегрирован с электронными устройствами. Эти микрофоны очень популярны для продуктов, но редко встречаются в проектах производителей. Тем не менее, они все еще имеют некоторые преимущества, поэтому мы считаем, что мы обеспечим прорыв для магазина.
Первое, что нужно отметить, это то, что этот датчик не обеспечивает «аналоговый» выход, как многие из наших компонентов электретного микрофона. Поэтому он отлично подходит для чипов без аналогового входа. Во-вторых, цифровой интерфейс является очень простым импульсным модулированным выходом. Это цифровой, но это не ШИМ, и это не I2S. Вам нужно, чтобы убедиться, что ваши чип имеет ДПМ интерфейс-наиболее 32-битные процессоры доступны сегодня!
PDM немного похож на 1-bit PWM. Вы подключаете микрофон с тактовой частотой 1-3 МГц. На линии передачи данных вы получаете квадратную волну, которая синхронизируется с часами. Линия передачи данных является логическим выходом 0 или 1, а плотность, созданная квадратной волной, приведет к тому, что аналоговое значение будет выходным в среднем.
Существует несколько способов управления этими микрофонами:
Ваш чип поставляется с аппаратными периферийными устройствами и библиотеками, которые управляют всеми вашими данными на высокой скорости, собирают образцы, применяют фильтры и дают вам аналоговые значения (идеально!)
Ваш чип поставляется с аппаратным периферийным устройством, которое дает вам значение, а затем вы выполняете извлечение/фильтрацию. (У нас есть некоторые образцы кода на чипсете ATSAMD21)
Ваш чип не оснащен аппаратными периферийными устройствами, но вы очень умны и находите способ его работы (см. Пример ATtiny85)
Вы генерируете высокоскоростные часы, затем добавляете аналоговый фильтр к линии передачи данных и читаете аналоговое значение (взломать, но эффективно!)
В любом случае, вы решите пойти, убедитесь, что вы овладеете поддержкой своей платформы, потому что эти чипы немного сложны!

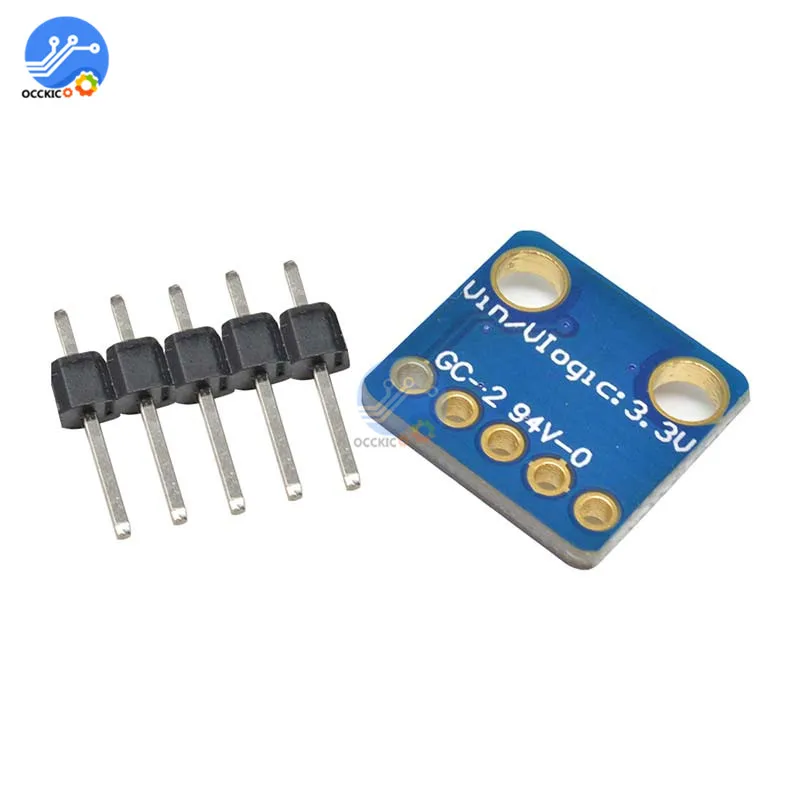

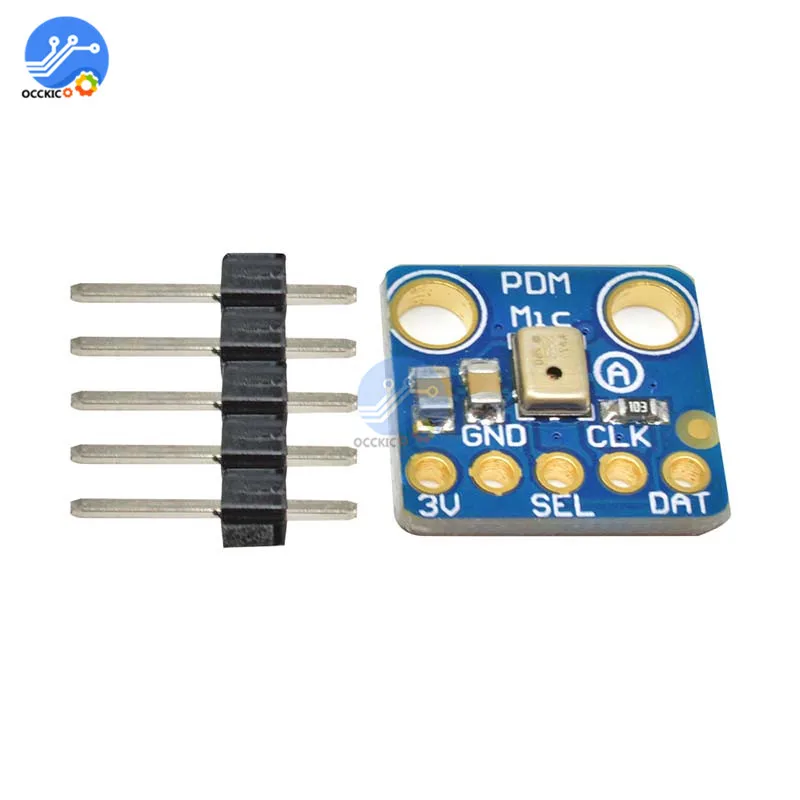

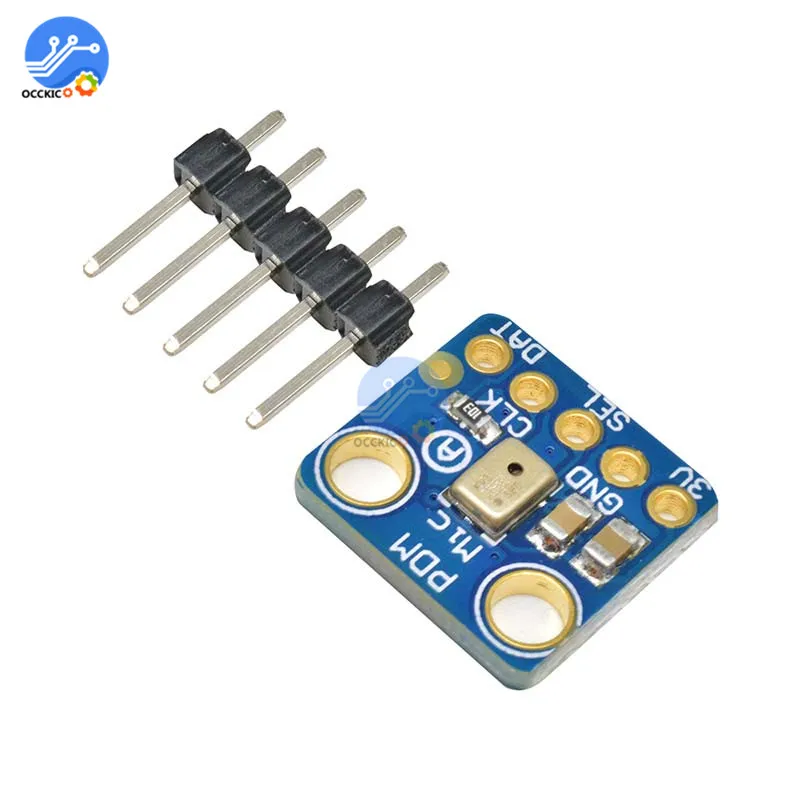

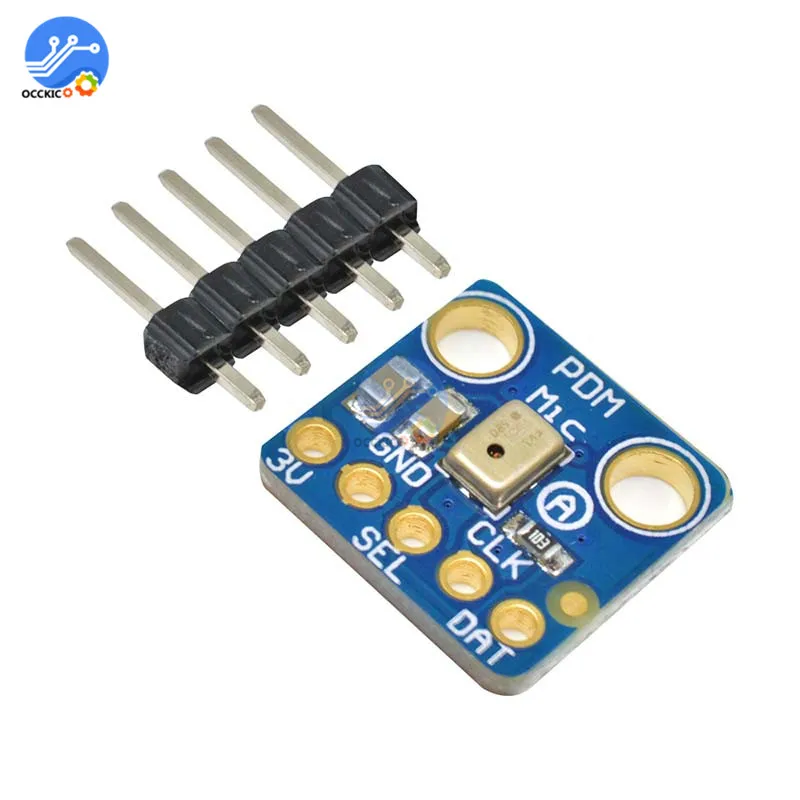

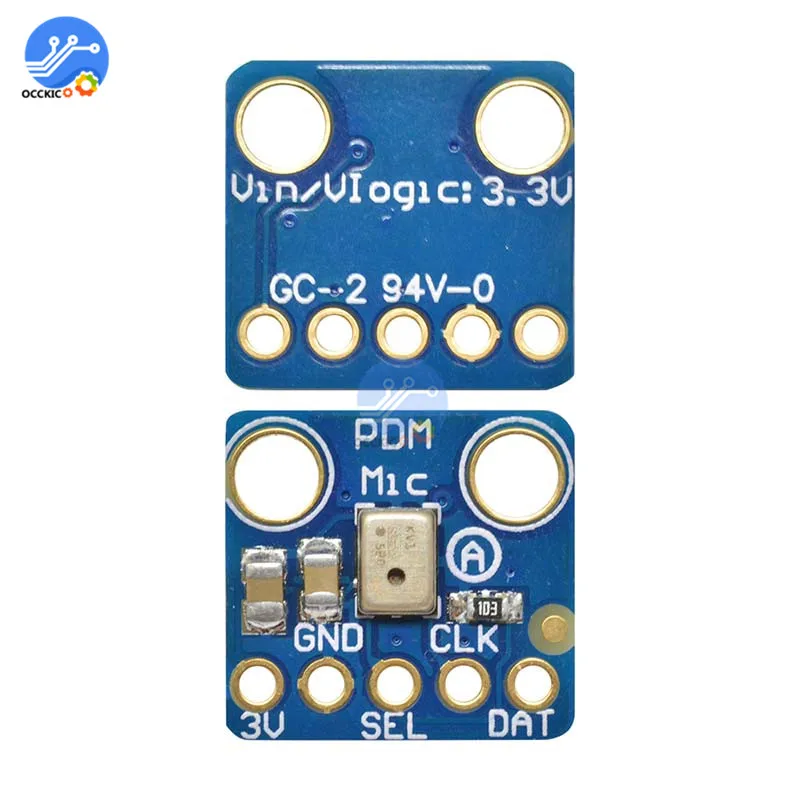

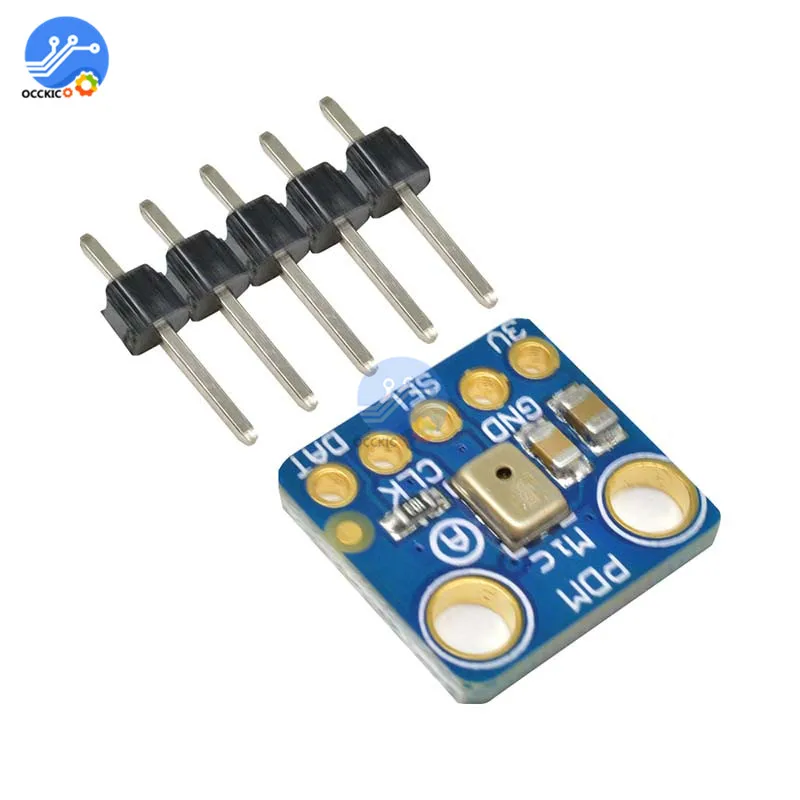

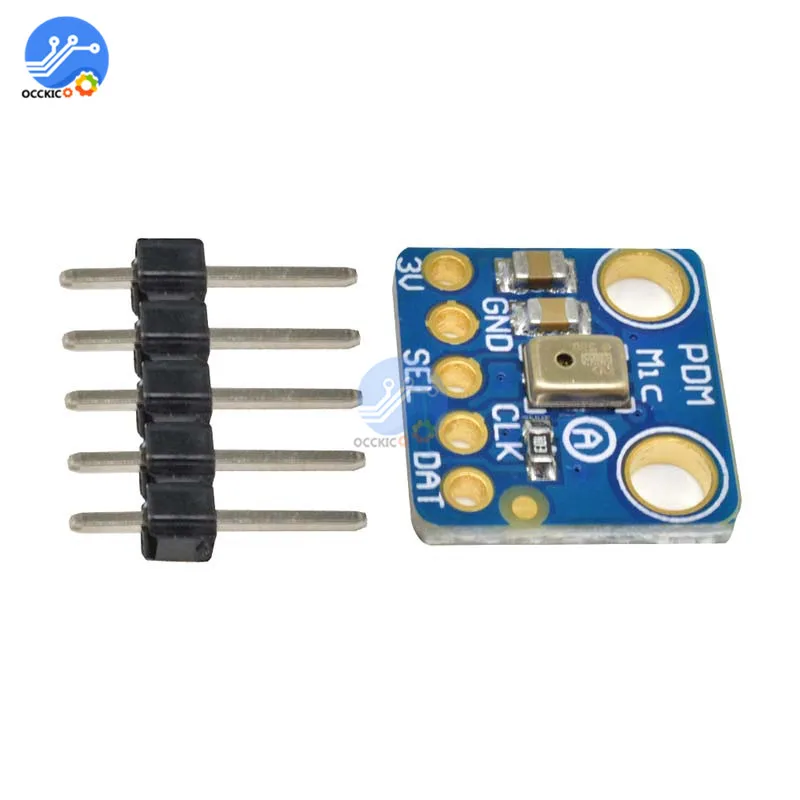

Каждый заказ поставляется с полностью собранным и протестированным микрофоном и небольшим разъемом для пайки для совместимости с макетной платой. Ознакомьтесь с нашим полным руководством по деталям проводки, схемам, кодам образцов, листам данных и многим другим!
Продукт: секционные доски
Тип: микрофон MEMS
Инструмент для оценки: PDM микрофон
Рабочее напряжение питания: 1,8 V до 3,3 V
Размеры: 14 мм x 12,8 мм x 2,8 мм
Тип интерфейса: I2S
Тип товара: Инструменты для разработки аудио
Посылка:
Цифровой микрофон MP34DT01-1 шт.
