2 фазы 12н. М LC86H2160 + LCDA808H Nema 34 Шаг сервопривод замкнутый цикл шаговый двигатель с Драйвером

2 фазы 12н. М LC86H2160 + LCDA808H Nema 34 Шаг сервопривод замкнутый цикл шаговый двигатель с Драйвером

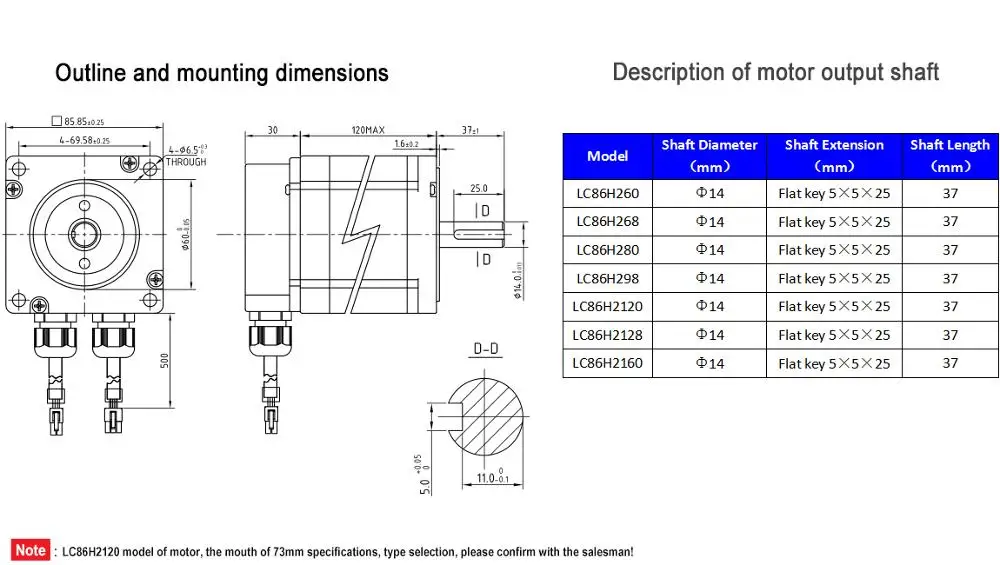

Модель двигателя

Шаг/угол

Длина

Удерживающий крутящий момент

Ток

Инерция ротора

Линия кодировщика

Свинцовый провод

Вес

°

Мм

Н. М

A

Г. См2

PPR

Нет.

Кг

LC86H260

1,8

60 + 22

3

6

1100

1000

4

2,0

LC86H268

1,8

68 + 22

3,5

6

1400

1000

4

2,2

LC86H280

1,8

80 + 22

4,5

6

1800

1000

4

2,5

LC86H298

1,8

98 + 22

6,5

6

2800

1000

4

3,3

LC86H2120

1,8

120 + 22

8,2

6

3600

1000

4

4,0

LC86H2128

1,8

130 + 22

10

7,5

4200

1000

4

4,5

LC86H2160

1,8

156 + 22

12

7,5

5400

1000

4

5.





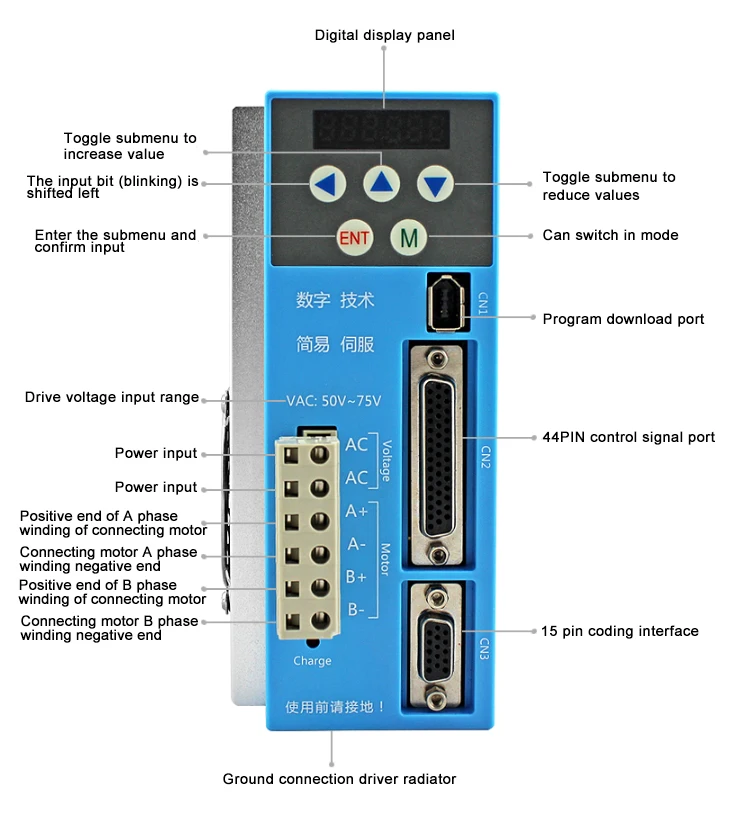

Драйвер двигателя LCDA808H информация о продукте:



Параметр/значение

LCDA808H

Минимальный

Типичный

Maxmum

Блок

Максимальный ток

-

-

8

A

Входное напряжение питания

50

70

80

Переменный ток

Логический входной ток

7

10

16

Ма

    Частота импульса

-

200

-

КГц



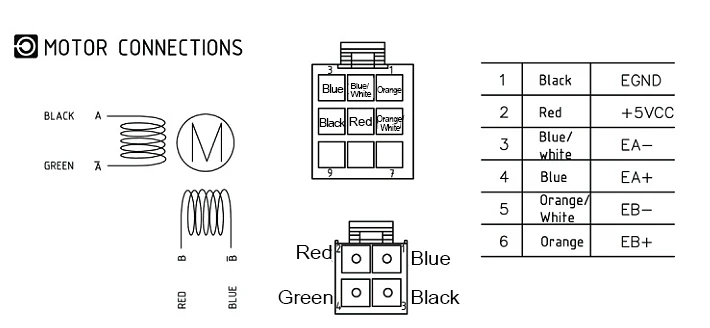

Штырь

Символ

Цвет

Название

2

EB +

Желтый

Моторный кодер B фазовый положительный вход

12

EB-

Зеленый

Двигатель энкодера B фаза отрицательного ввода

1

EA +

Черный

Моторный кодировщик а фазовый положительный вход

11

EA-

Синий

Двигатель энкодер а фаза отрицательного входа

13

VCC

Красный

Кодировщик + вход 5 В

3

EGND

Белый

Датчик мощности заземления

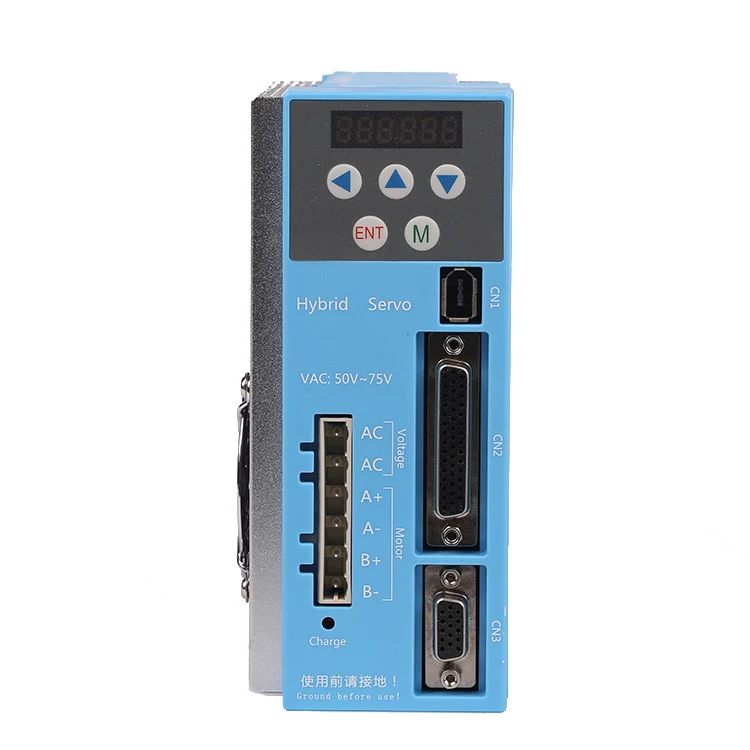

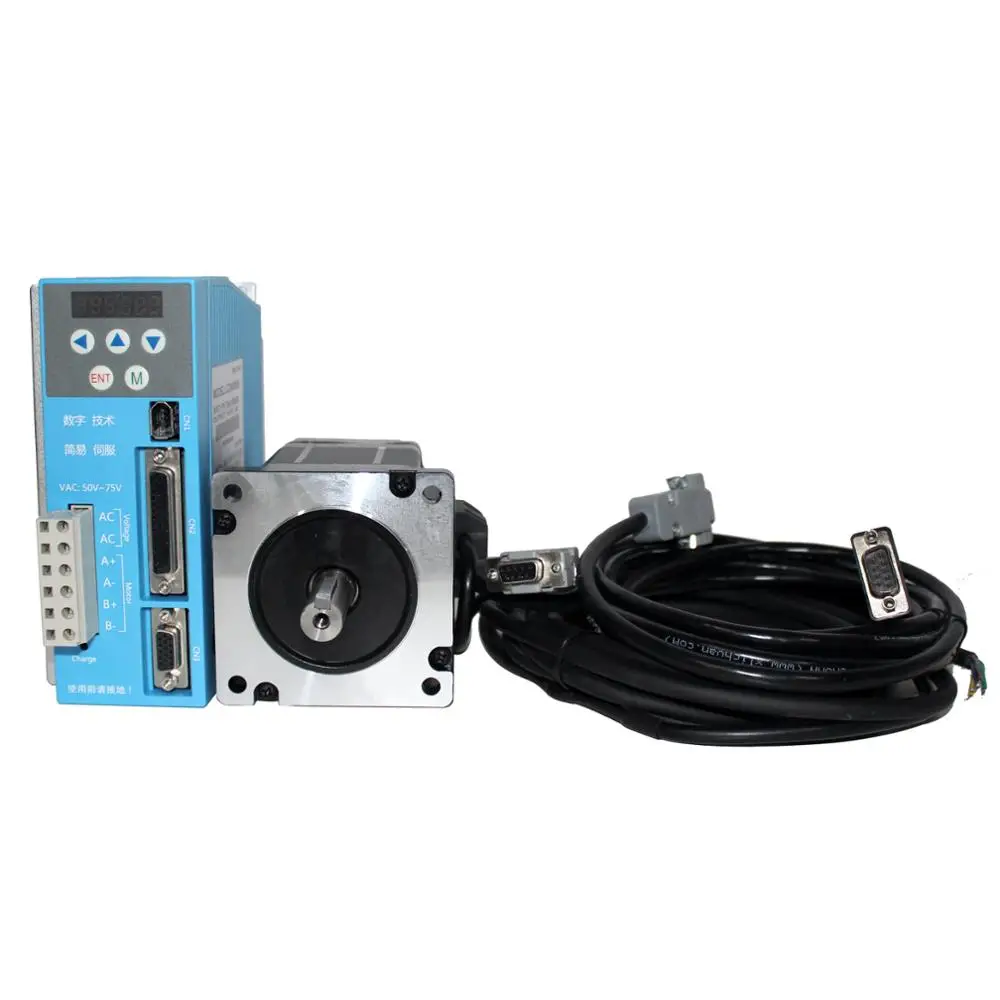

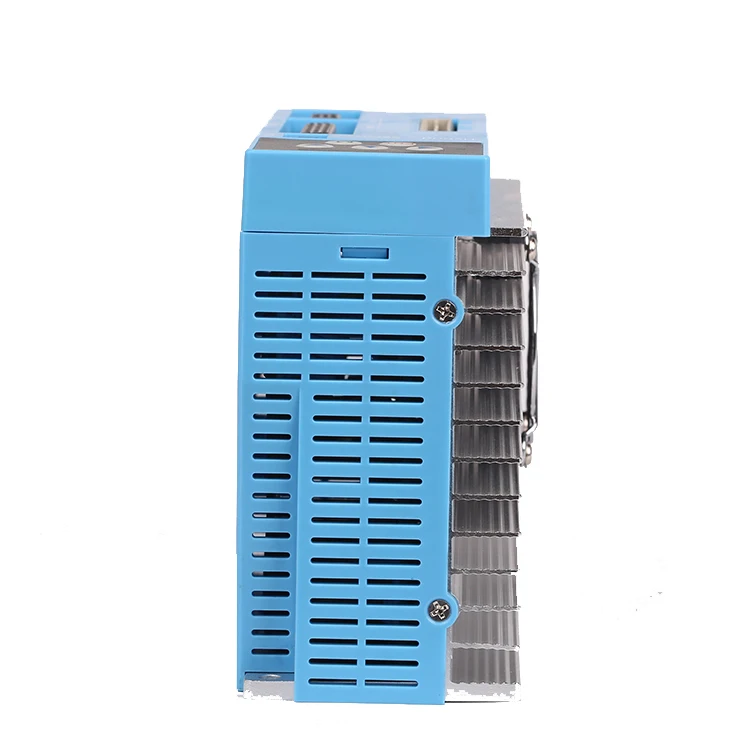

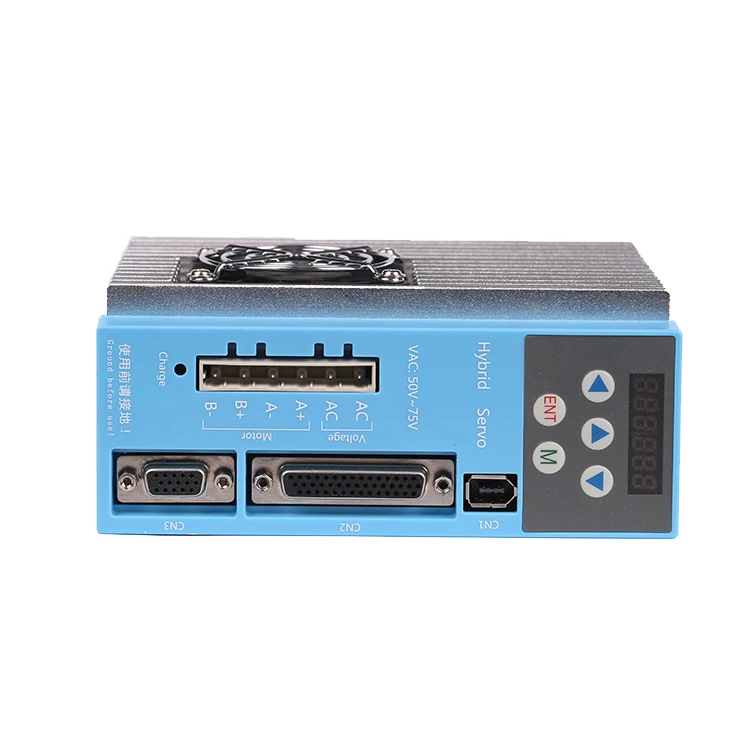

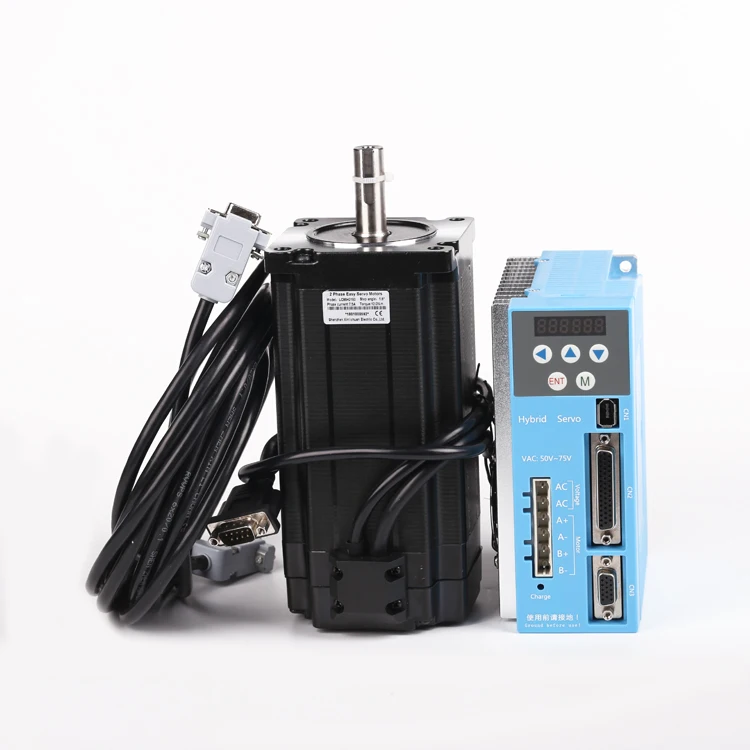

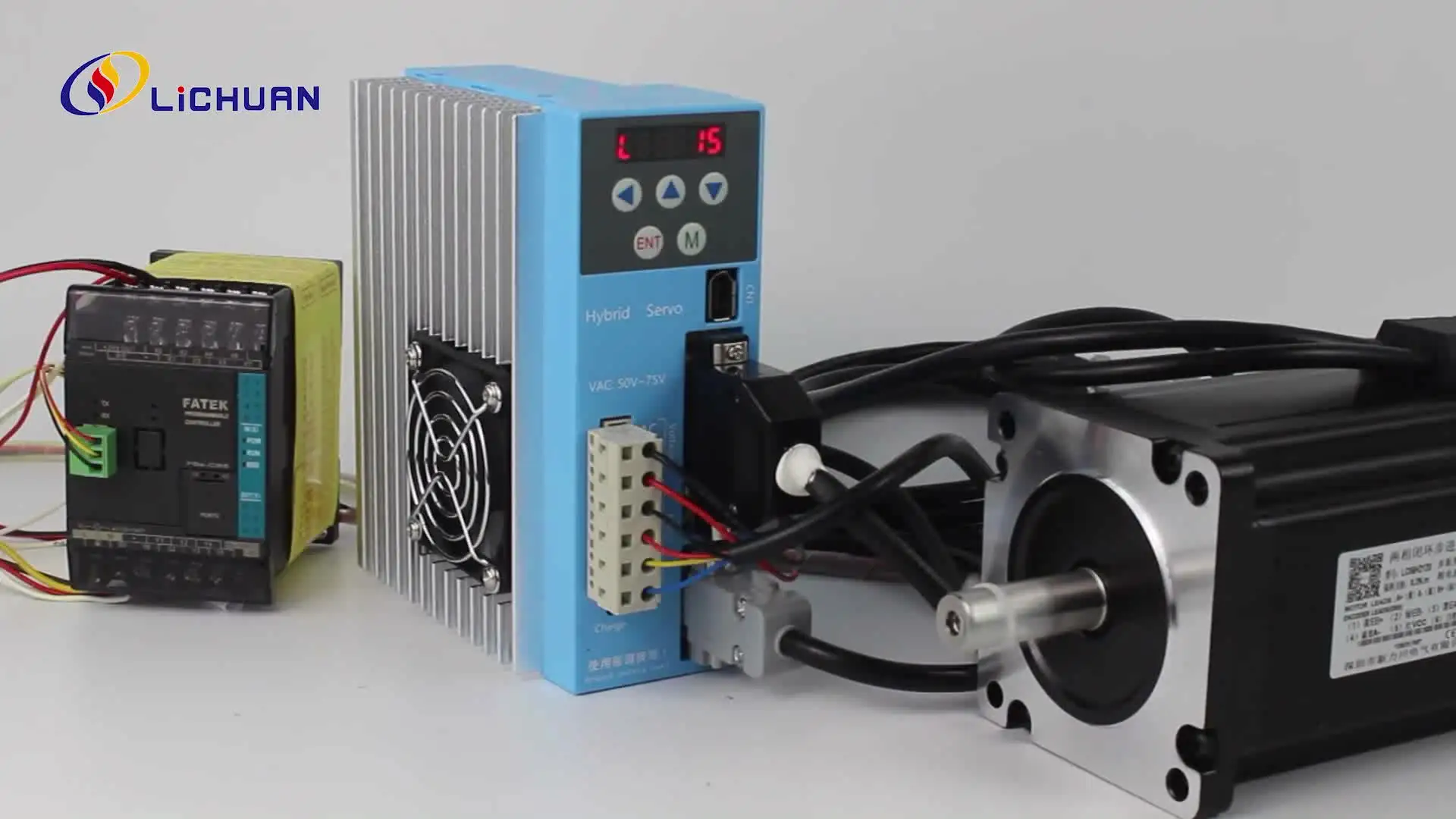

Мотор Nema34 и фотографии водителя:
