Последнее обновление: 18.09.2024
Описание:

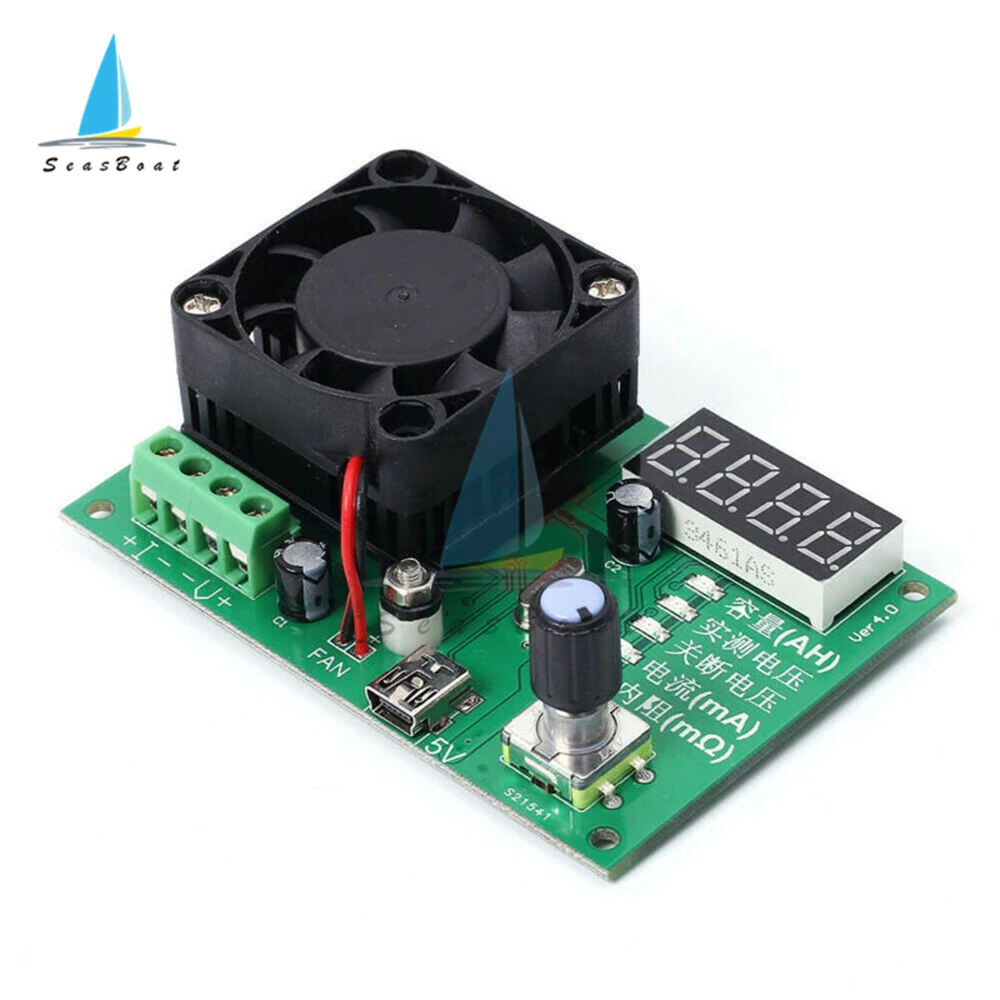

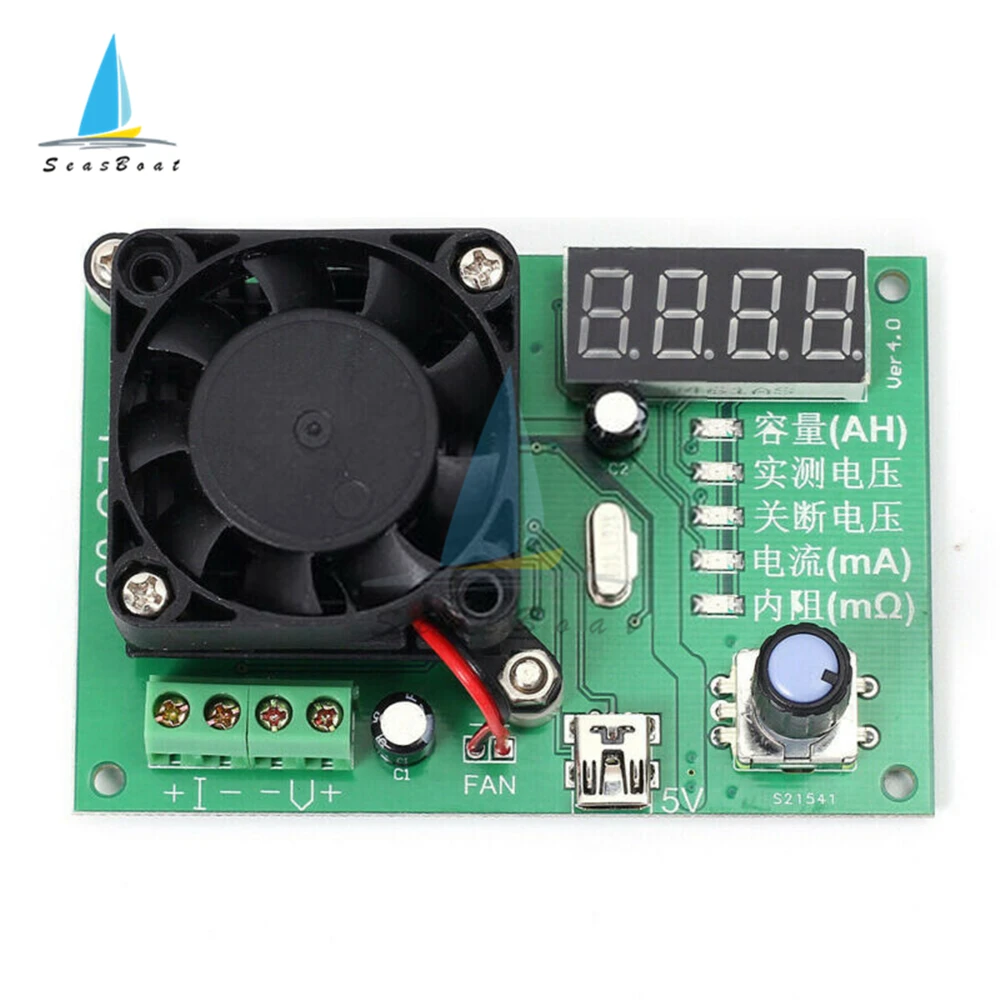

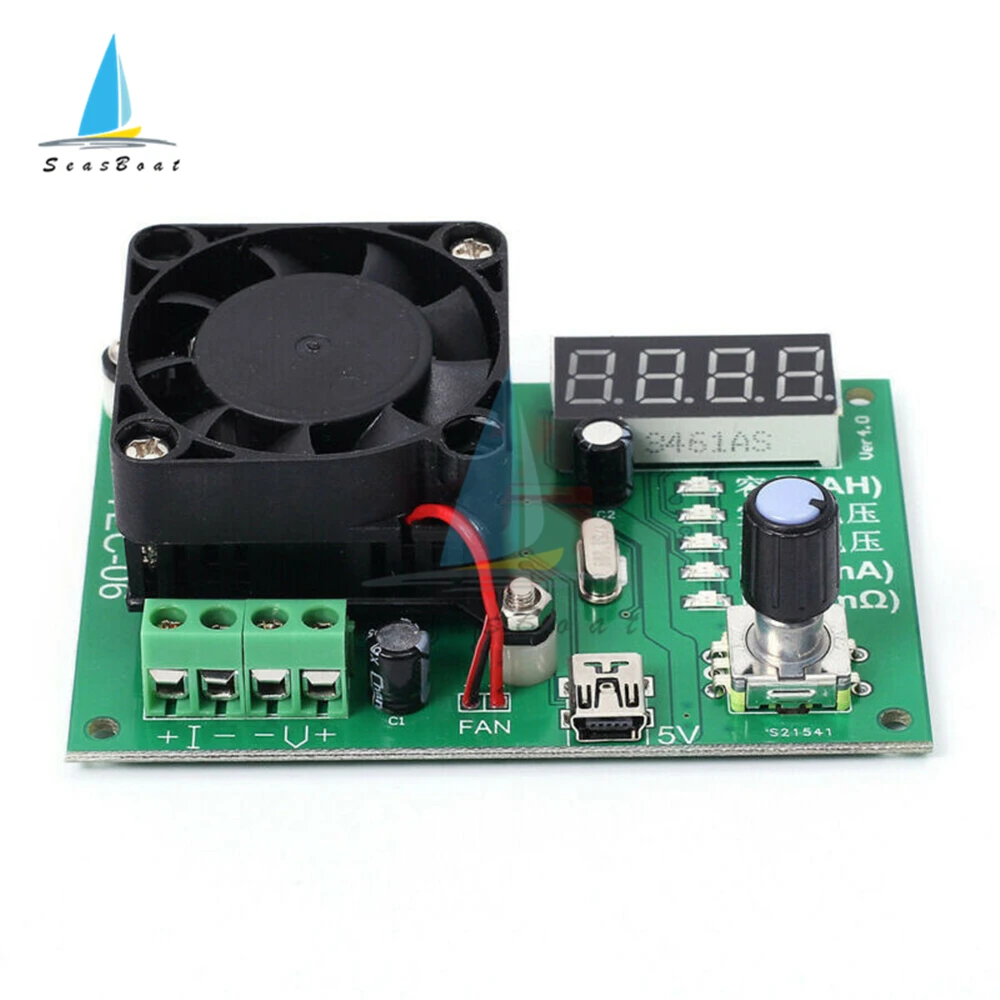

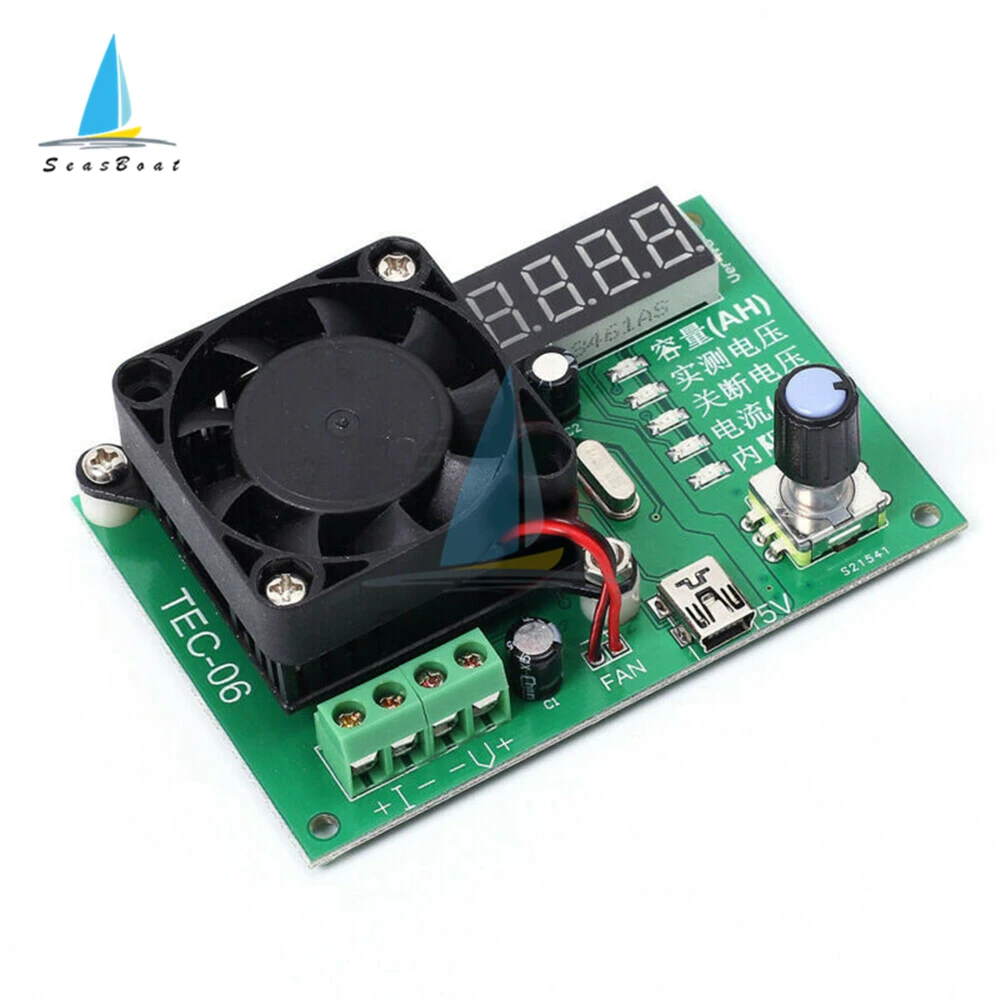

TEC-06-Электронная нагрузка постоянного тока. Используется высокоточная технология управления петлей ЦАП для управления выходным током для источника питания или аккумулятора. Чтобы ток не менялся при изменении напряжения. Это сама нагрузка, больше не нужна другая внешняя сброс нагрузки.
Это линейная электронная нагрузка, а не режим ШИМ.
TEC-06 автоматически рассчитает продукт разряда тока и времени, чтобы определить емкость аккумулятора.
TEC-06 также может использоваться в качестве электронной нагрузки для проверки емкости аккумулятора или выходной мощности.
Параметры:
1>. Максимальный ток: 3.5A; Погрешность: <= 0.5%
2>. Максимальная мощность: 16 Вт
3>. Рабочая температура: -20 ~ 70 градусов Цельсия
Особенности:
1>. Не удается подключить компьютер и провести кривую разряда
2>. Переключатель кодировщика (челнок), легкий и удобный
3>. Точный ток, погрешность полного диапазона составляет в пределах 0.5%
4>. Встроенный вентилятор, мощность разряда может достигать 16 Вт; Вентилятор будет автоматически включаться/выключаться в зависимости от мощности
5>. Поддержка 4-проводного измерения, может измерять внутреннюю батарею
6>. Максимальное напряжение подключения 15 В и напряжение выключения можно регулировать произвольно в диапазоне 1,0-12 В; Длина шага 0,05 В
7>. Когда тока батареи недостаточно, детектор автоматически регулирует заданный ток до тех пор, пока фактический ток не будет соответствовать заданному значению; Когда фактический ток меньше заданного значения 40%, детектор в конечном итоге разрядится
8>. Источник питания MINI USB (напряжение 5 В), фактическое потребление тока составляет в пределах 240 мА
9>. Максимальная емкость обнаружения составляет 500000 мАч (Ач)
10>. Используйте 4-проводной зажим для аккумулятора, который может измерять внутреннее сопротивление
Шаги использования:
1>. Включите питание, убедитесь в типе аккумулятора и установите напряжение выключения;
2>. Подключите аккумулятор к I + и I +. Если необходимо измерить внутреннее сопротивление аккумулятора, необходимо использовать четыре провода. И терминал измерения напряжения подключен к детектору.
3>. Установите напряжение выключения: поверните ручку переключателя в положение «выключение напряжения», нажмите переключатель, светодиодный ы загорятся. Мигают индикаторы «выключение напряжения», это означает, что напряжение выключения переходит в установленное состояние, поверните ручку, вы можете изменить размер напряжения отключения. Минимальный шаг регулировки составляет 0,05 В, Чтобы установить требуемое значение, нажмите переключатель, параметр сохранится в детекторе, чтобы завершить отключение настроек параметров напряжения.
4>. Установите ток: поверните поворотный переключатель в режим отображения «текущий». Метод настройки такой же, как и выше. Шаг регулировки составляет 50 мА в пределах 500 мА. Шаг регулировки составляет 100 мА выше 500 мА. Максимальный ток 3,5 А.
5>.Start/Stop: start существует два режима: «Режим 1» находится в состоянии «Емкость», нажмите переключатель для запуска (запуск, а затем нажмите переключатель приостановлен), этот метод начала измерения напряжения аккумулятора представляет собой Напряжение разомкнутой цепи аккумулятора, для измерения батареи следует использовать этот метод запуска, Этот режим при использовании 4-проводного входа зажима аккумулятора вы можете измерить сопротивление аккумулятора. Режим 2 находится в режиме отображения «измеренное напряжение». Нажмите переключатель, пусковым способом измеренного напряжения является Линейное напряжение, в этом режиме должен быть активирован источник питания или мобильное питание. После начала разряда светодиоды начали мигать, мощность разряда цифрового дисплея. После запуска разряда детектор нагревается, когда мощность разряда больше 2,2 Вт, вентилятор начинается, если вентилятор закрыт менее 2 Вт.
6>. Конец: когда напряжение батареи ниже, чем напряжение отключения, детектор прекращает разрядку батареи, измерение завершено, затем цифровая трубка мигает и показывает конечную емкость разряда.
7>. Измерьте еще раз: после завершения измерения детектор мигает и показывает завершенную емкость. Вы должны очистить данные о емкости, чтобы произвести следующее измерение, нажмите и удерживайте переключатель в течение 3 секунд или включите снова для этого.
Специальная функция:
1>. Функция максимального предела мощности: TEC-06 может ограничить максимальную мощность разряда, когда пользователь установил мощность разряда более 16 Вт, детектор может автоматически регулировать ток разряда, так что мощность в пределах 16 Вт.
2>. Функция определения емкости разряда аккумулятора: когда максимальный ток разряда аккумулятора не может достичь установленного значения, детектор автоматически уменьшает ток разряда.
3>. Функция отображения цикла: в режиме отображения «внутреннее сопротивление» нажмите переключатель, детектор автоматически переключится и отобразит пять цифровых изображений.
Посылка

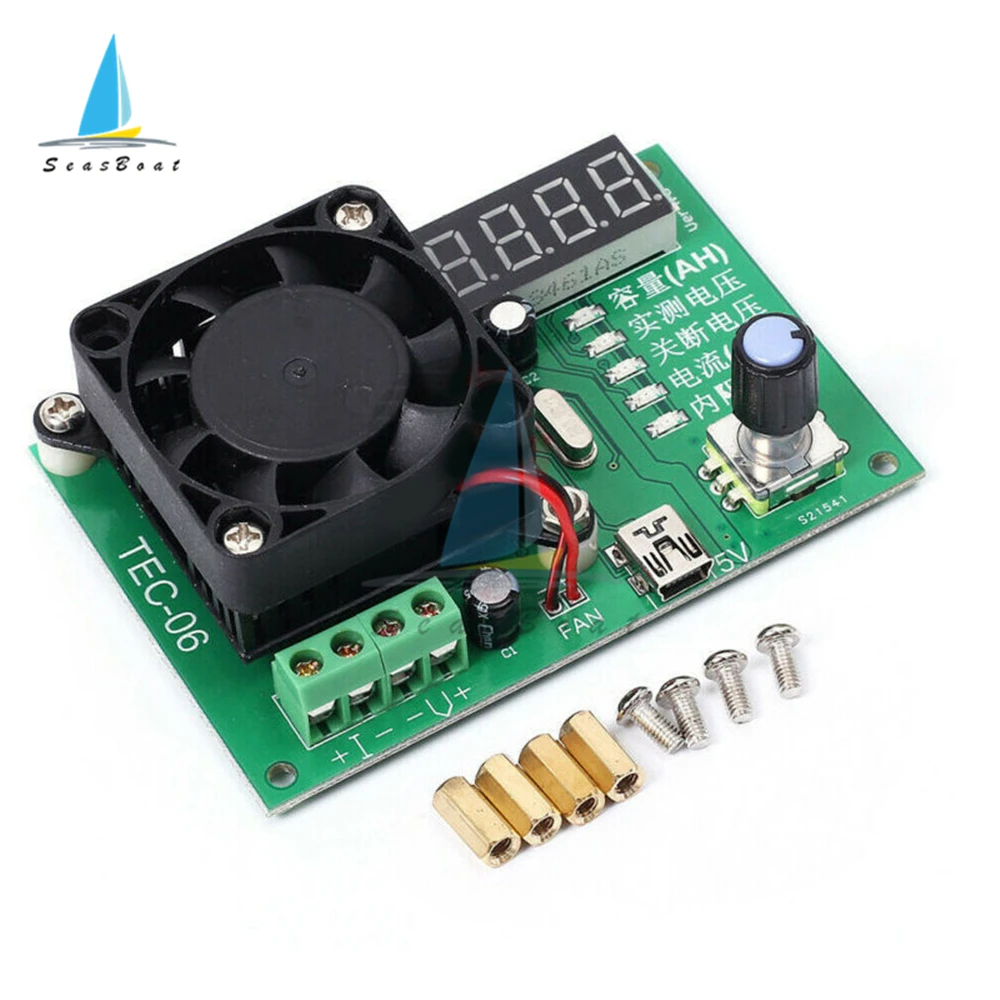

1 x тестер емкости аккумулятора TEC-06 er 16 Вт постоянная текущая электронная нагрузка Макс 500 Ач светодиодный дисплей для модуля тестирования мобильной мощности с автономным вентилятором
