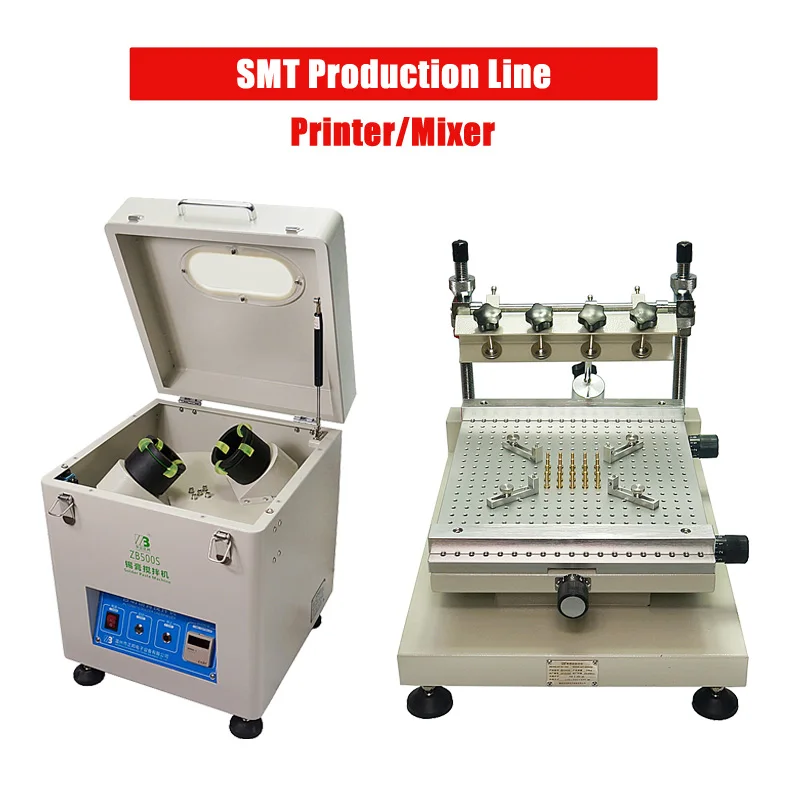

ZB3040H SMT PCB Zeefdruk трафаретная рамка шелкография трафаретная печатная машина для шелкографии оборудование для принтера и Paster припоя смеситель

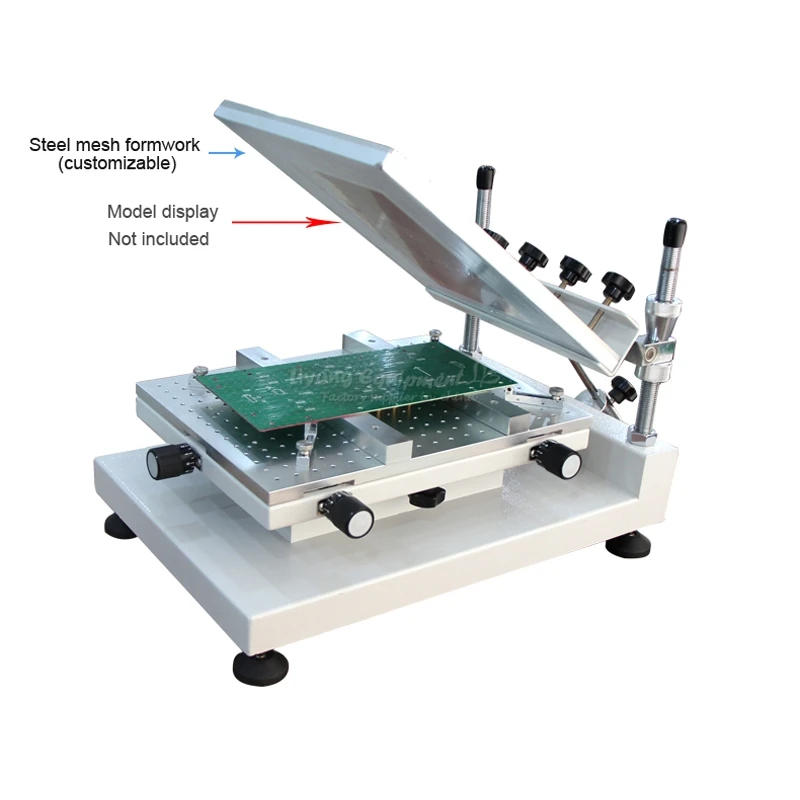

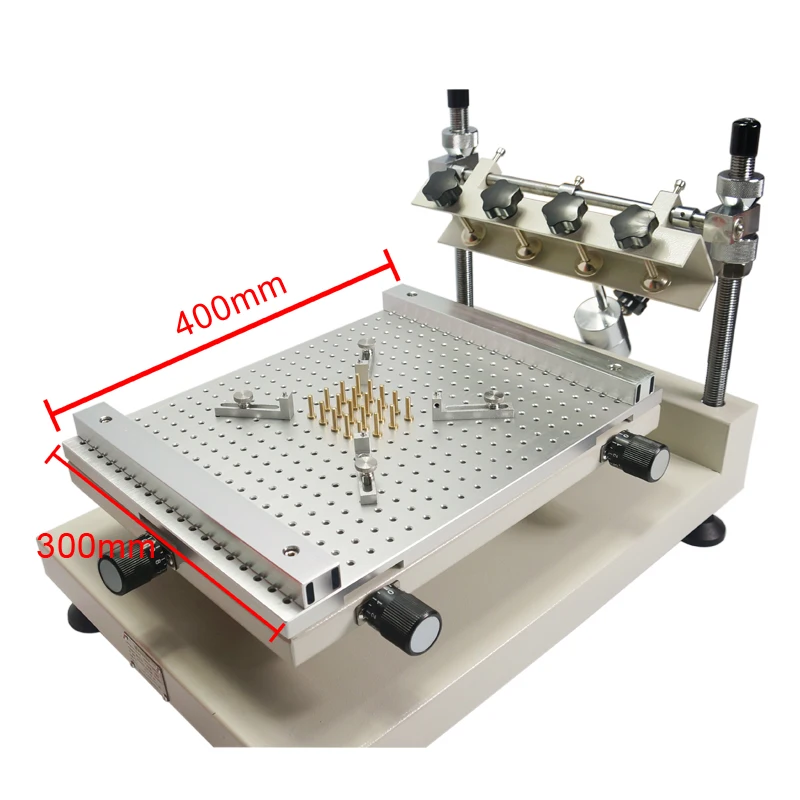

ZB3040H точный шелкография в основном для односторонней пасты для печатной платы или красного клея, Рабочая платформа выбирает высококачественную алюминиевую доску с отверстием для позиционирования сот, плинтус изготовлен из толстой стали, Сварочная форма, прочный, прочный.

Штырь позиционирования используется в печатной плате, фиксированный стержень и фиксированная пластина расположены так, чтобы быть удобным для позиционирования и гарантировать точность повторной работы

Режим коррекции перемещается стальной сеткой и регулируется микро-регулировкой оси X и Y печатной платформы

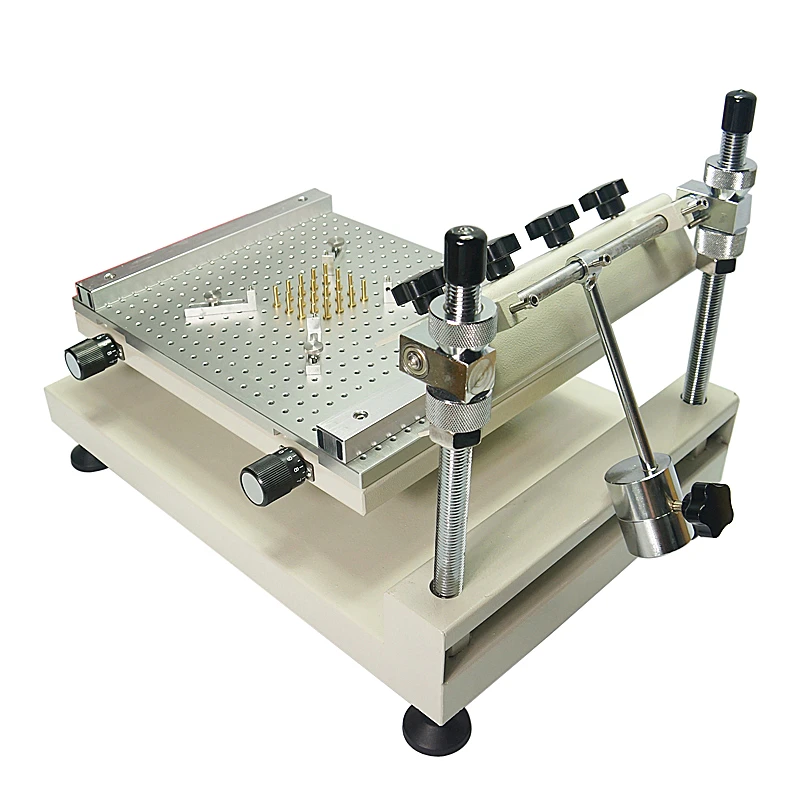

Стальная проволочная рама принимает спиральную винтовую планку, которая может регулировать высоту вверх и вниз, чтобы контролировать толщину печатной платы и количество печатной пасты

Экран печати фиксируется 4 рукояткой с напорной пластиной, и он быстрый и прочный

1: снимите упаковку, внимательно прочитайте инструкции и поддерживайте положение основного шасси обеими руками. Поднимите главный двигатель и поместите хост в правильном направлении. Земля требует твердого и гладкого места

2: Отрегулируйте основание с четырьмя регулируемыми носками, чтобы вся машина оставалась горизонтальной и стабильной

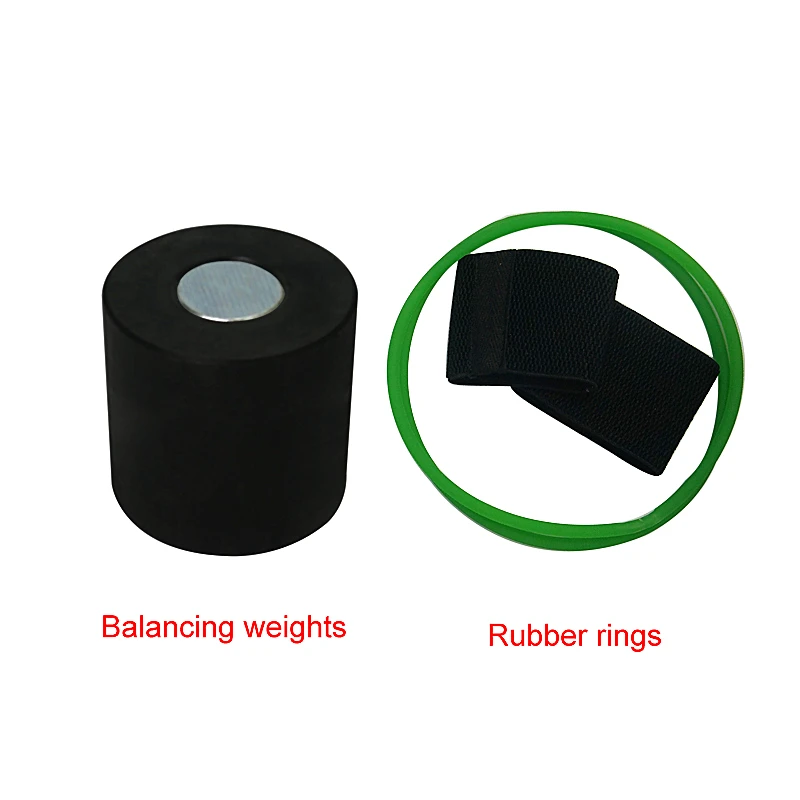

3: Установите печатную пластину, отрегулируйте положение и угол баланса веса и фиксированной ручки, чтобы печатная пластина всегда была в подходящем положении угла

Шаг 1: Снимите печатную плату и поместите на четыре позиционирования, поверните ручку регулировки высоты, чтобы сделать модуль печати и контакт печатной платы, а затем Отрегулируйте игла для позиционирования, сделайте печатное отверстие шаблона печати в соответствии с печатной поверхностью печатной платы, фиксированная четыре игла для позиционирования

Шаг 2: в соответствии с положением размера печатной платы и компонентов платы, установив соответствующую наперсток между четырьмя игла для позиционирования и отрегулируйте ручку регулировки оси X и Y, поверхность печати и отверстие печатной платы шаблон печати точное позиционирование, через фиксируемую ручку.

Шаг 3: в соответствии с печатной платой удалите соответствующую паяльную пасту или Возьмите небольшое количество паяльной пасты, помещенной в шаблон (Примечание: паста должна быть полностью смешана после использования, И рекомендуется использовать автоматический миксер ZB500S температуры), В качестве шаблона используйте скребок с паяльной пастой в соответствующей униформе. Время для завершения операции, не повторная работа

Шаг 4: после печати, если количество паяльной пасты на печатной плате меньше или больше, зазор между шаблоном печати и печатной платой может быть отрегулирован ручкой регулировки высоты шаблона для контроля количества паяльной пасты, напечатанной на печатной плате

Шаг 5: печатная плата завершена, избыточная паяльная паста должна быть помещена в другой контейнер, не может быть возвращена к оригинальной неиспользованной паяльной пасте, чтобы не повредить неиспользованную паяльную пасту и шаблон печати и скребок для очистки, общее использование медицинской спиртовой очистки

1: каждый раз после завершения работы, своевременная очистка и техническое обслуживание машины, чтобы не повлиять на срок службы машины

2: печать шаблонов вверх и вниз, не слишком сильно, чтобы не повредить машину, что влияет на точность позиционирования

3: Возьмите или Положите печатную плату, мы должны обратить внимание на защиту игла для позиционирования, чтобы не повредить, для разного размера отверстия для позиционирования, вы также можете подобрать соответствующий штырь позиционирования

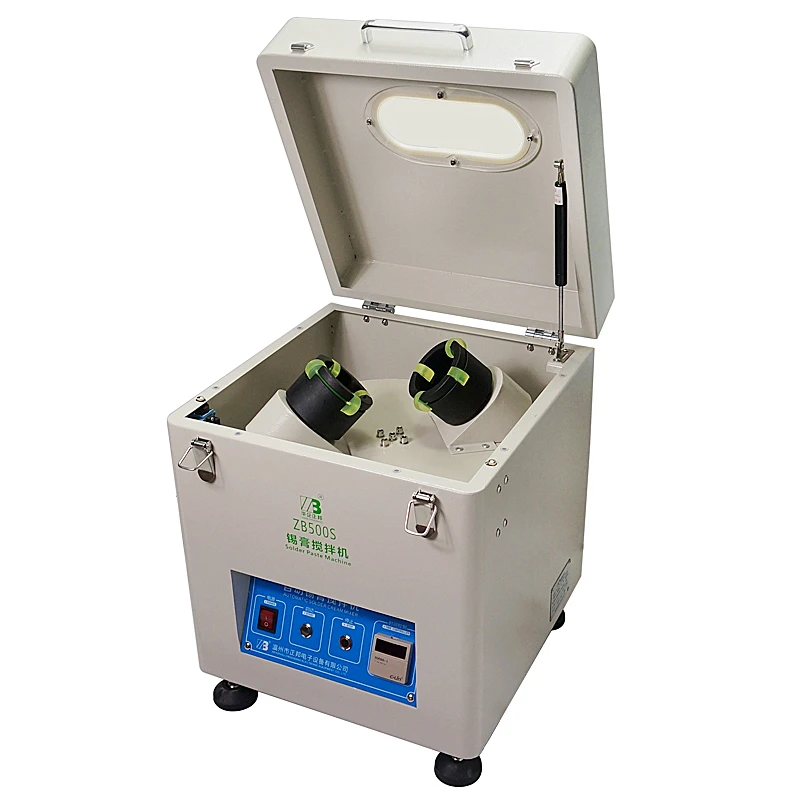

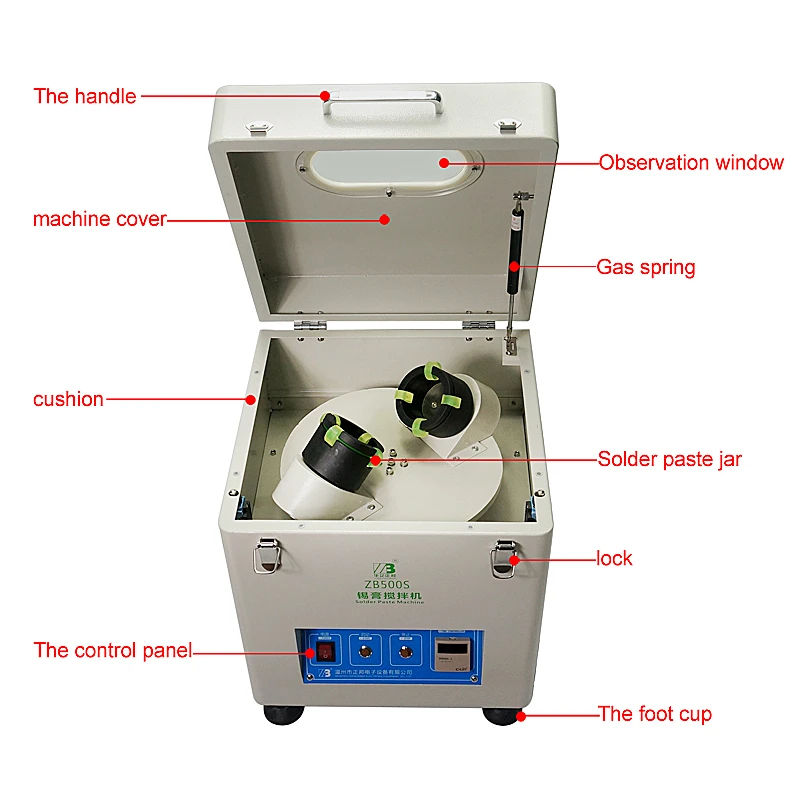

Тип

ZB500S

Рабочая скорость

Скорость двигателя: 1350 об/мин

Один оборот: 400 об/мин;

Два вращения: 300 об/мин

Операционные возможности

0-1000 г * 2 резервуара

Приемка паяльного крема

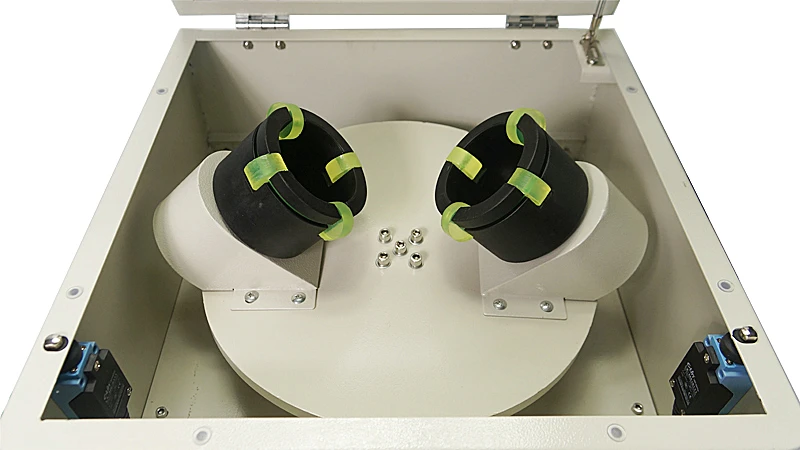

Диаметр резервуара Φ60-Φ67 стандартная конфигурация (подходит для общей бутылки для крема 500 г)

Другие характеристики, пожалуйста, свяжитесь с нами для настройки.

Настройка времени

0,01 s ~ 99H99s, минута, во-вторых, комплект

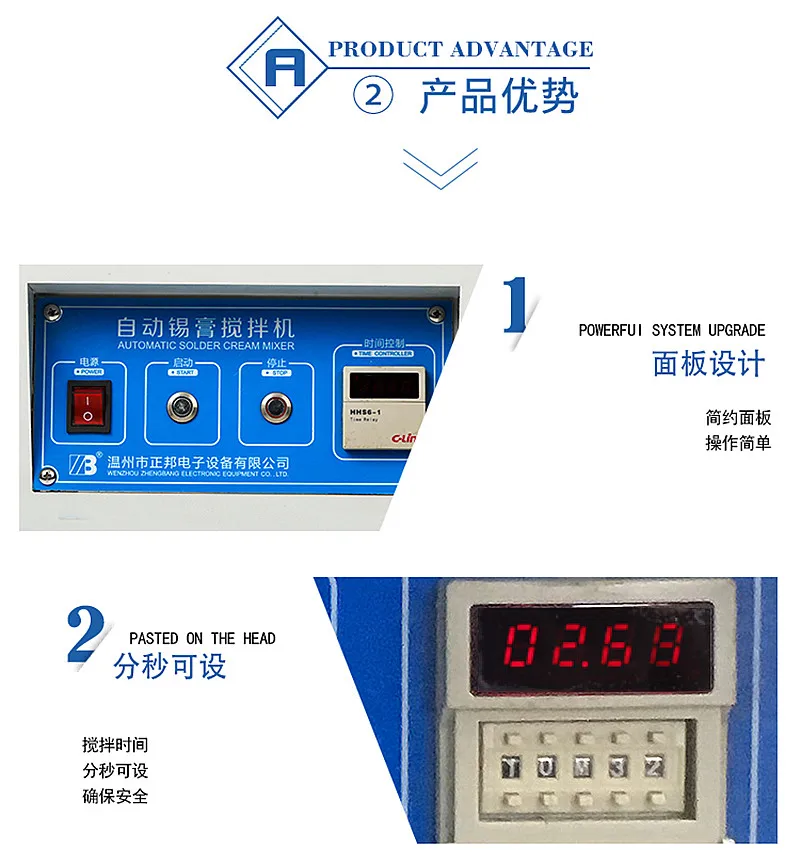

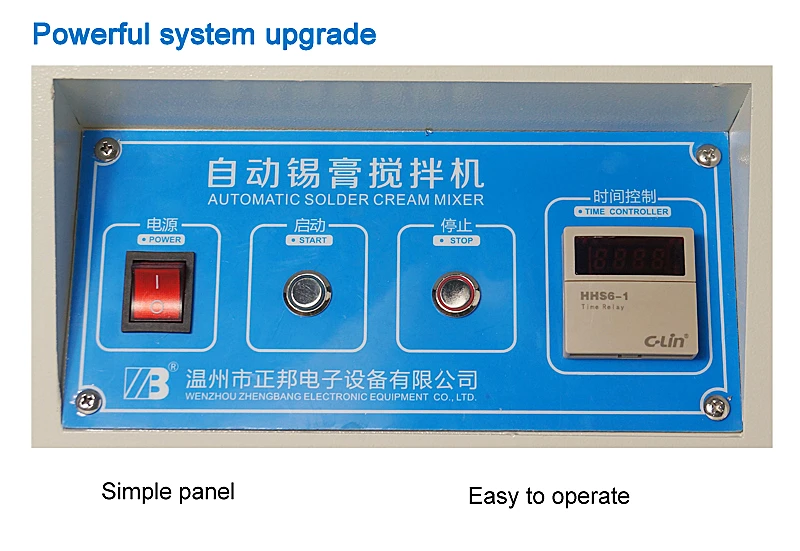

Режим отображения

СВЕТОДИОДНЫЙ цифровой дисплей

Номинальная мощность

Постоянная скорость 60 Вт

Рабочий источник питания

AC 220V ± 10% 50 Гц

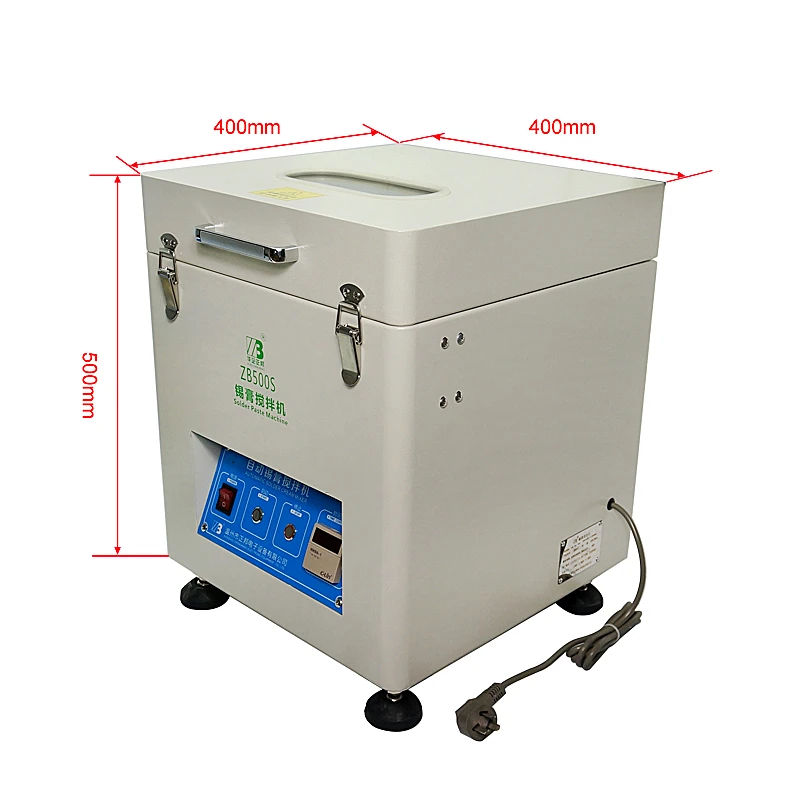

Граничные размеры

400 × 400 × 500 мм

Вес машины

50 кг

1. Регулируемый ремень 2 шт.

2. Вращающийся ремень 2 шт.

3. Весы 500 г 1 шт.

4. Инструкция 1 шт.

5. Сертификат качества 1 шт.

6. Подкладка 2 шт.
