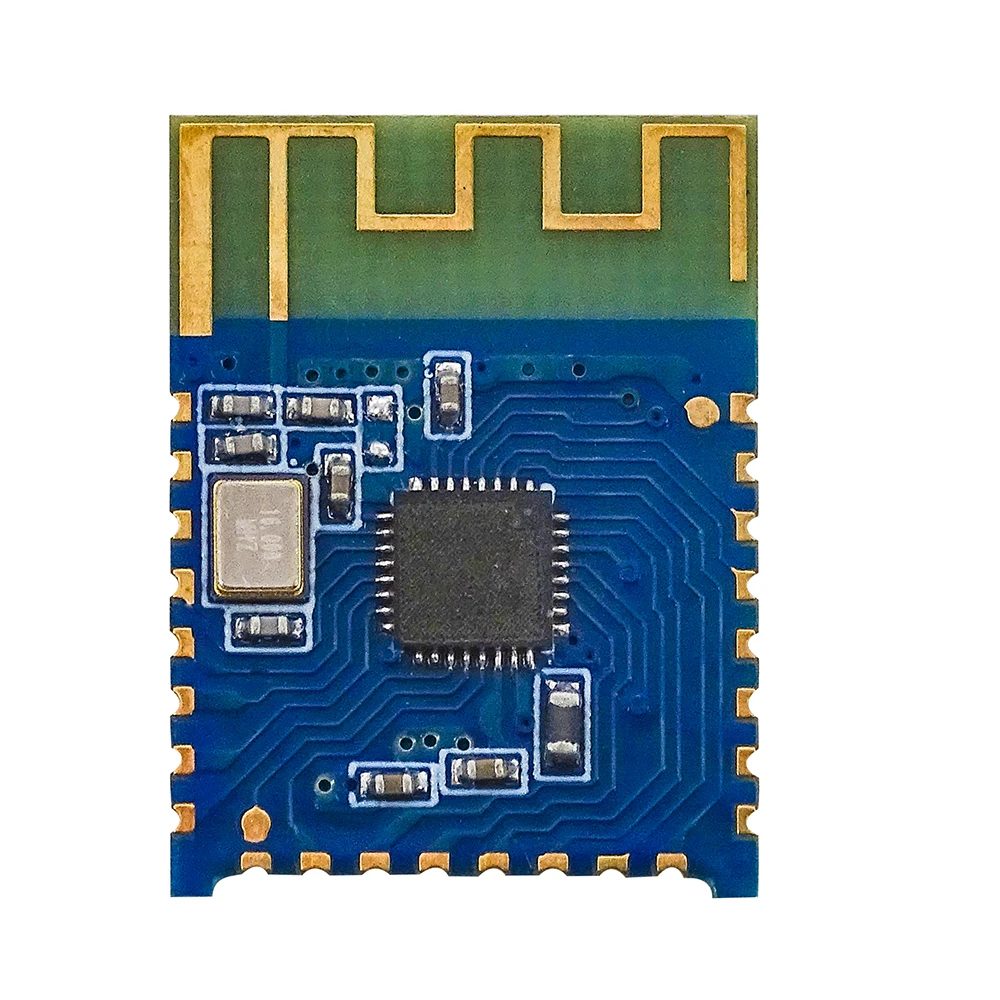

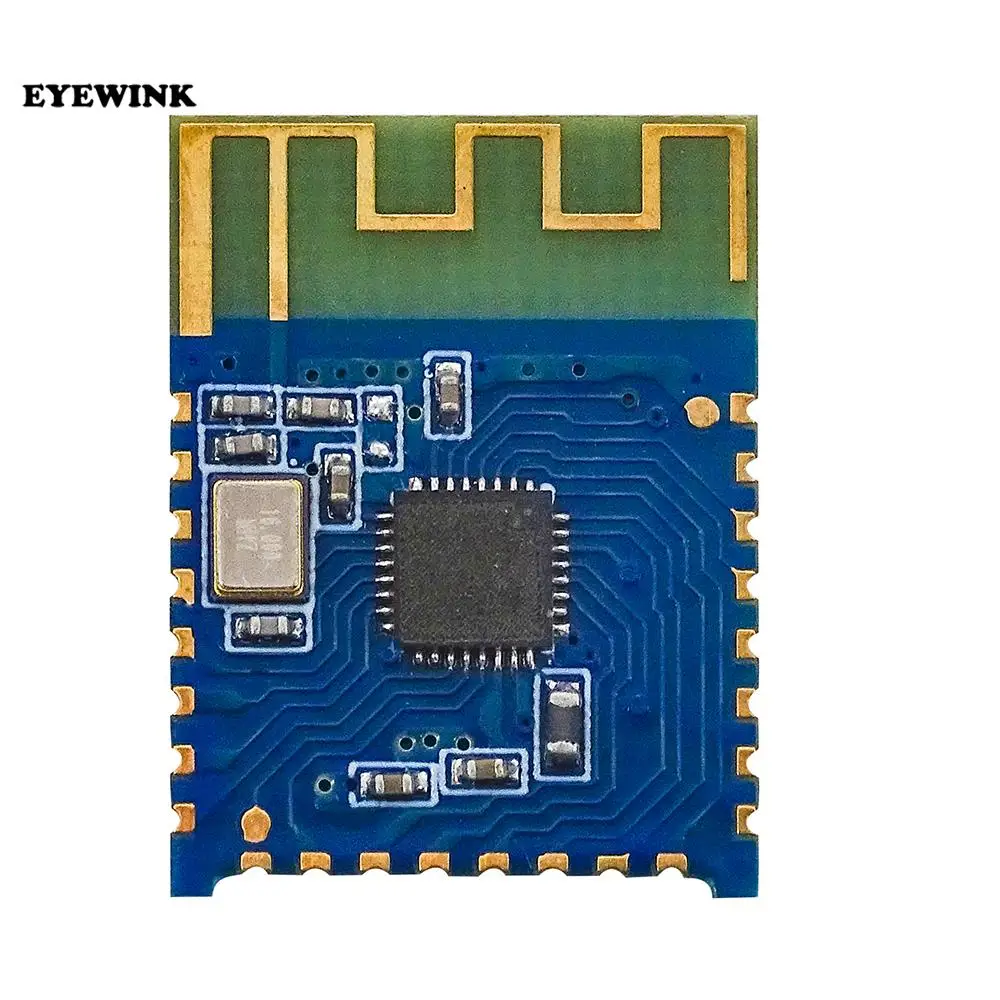

JDY-23JDY-23A Bluetooth 5.0 Module BLE5.0 Bluetooth Transparent Transmission Bluetooth Digital Transmission CC2541

Jdy-23a двухрежимный bluetooth модуль spp Bluetooth ble5.0 Классический Bluetooth модуль

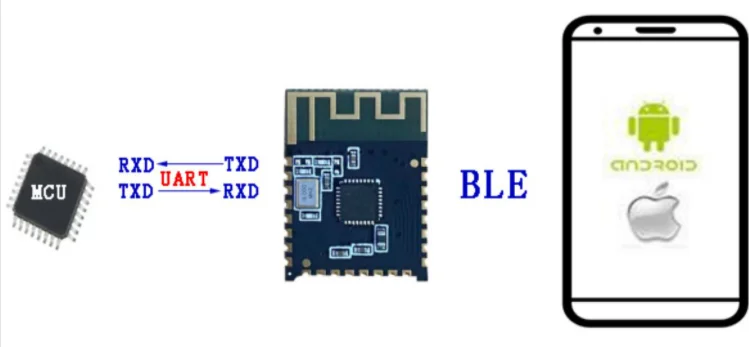

Краткое введение и применение jdy-23aJdy-23a Bluetooth основывается на Bluetooth 3,0 spp + ble дизайн, который может поддерживать windows, Linux, Android, IOS, передача данных, рабочий диапазон частот 2,4 ГГц, режим модуляции: GFSK, максимальная мощность передачи 4 дБ, максимальное расстояние передачи 30 м и поддержка пользователей для изменения имени устройства, Скорость передачи данных и другие инструкции с помощью команды at, которая удобна, быстрая и гибкая.Jdy-23a имеет очевидные преимущества. Он поддерживает spp и компьютерную связь Bluetooth, поддерживает мобильное приложение или приложение wechat, а также может использовать jdy-34 в качестве хоста для подключения jdy-23a master-slave. Также можно использовать jdy-34 режим нескольких соединений для одновременного подключения 7 jdy-23a-рабов.

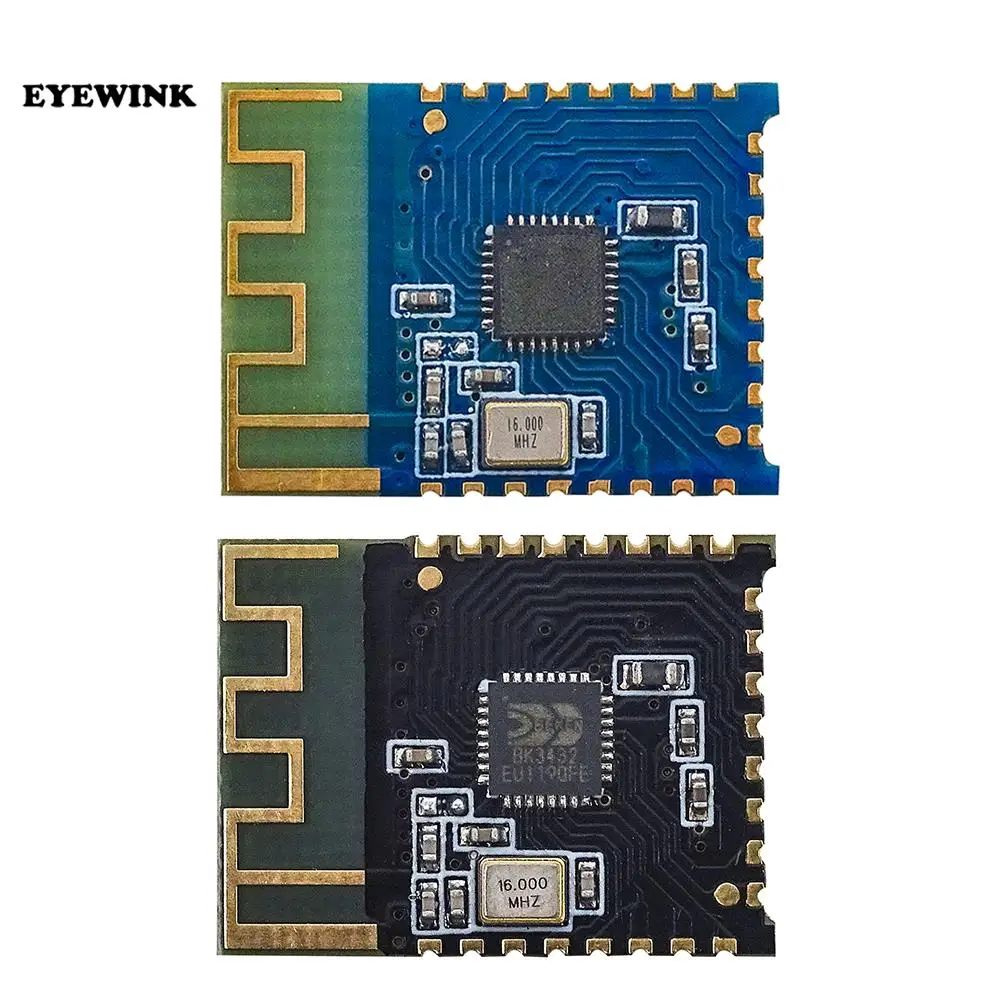

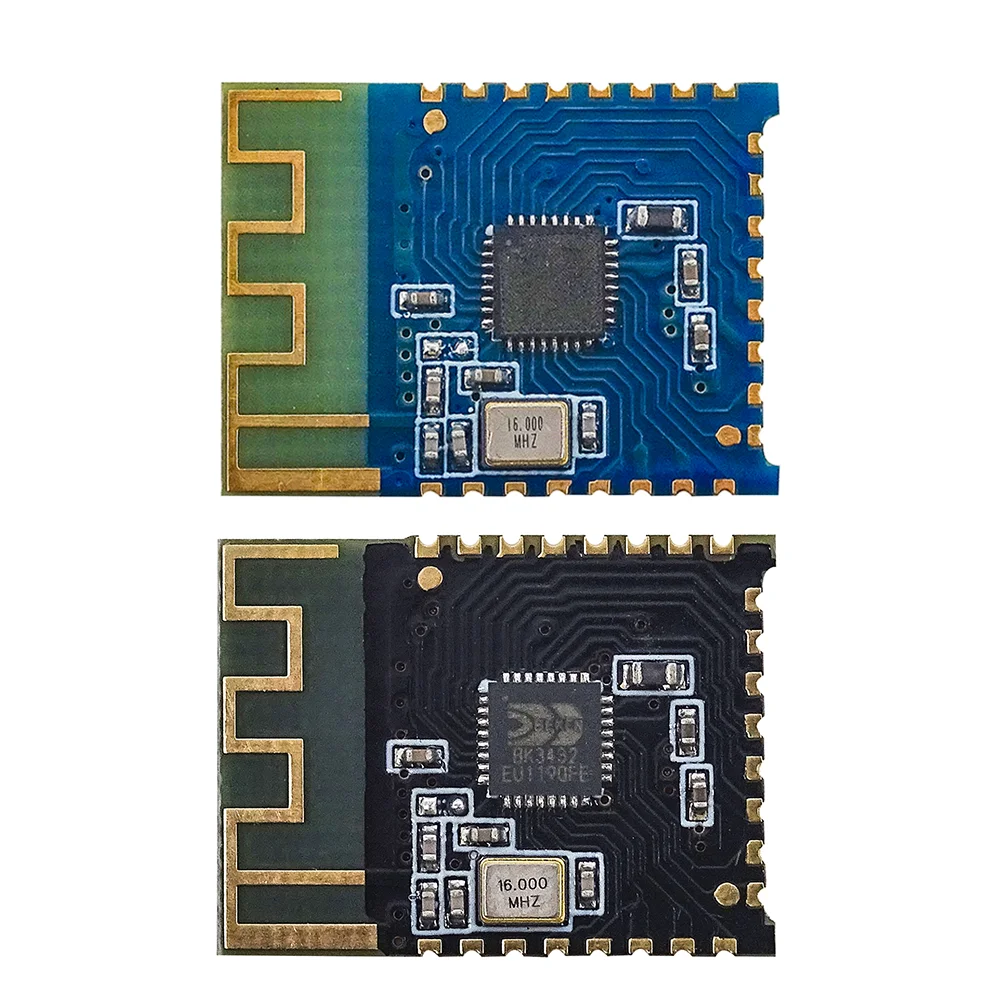

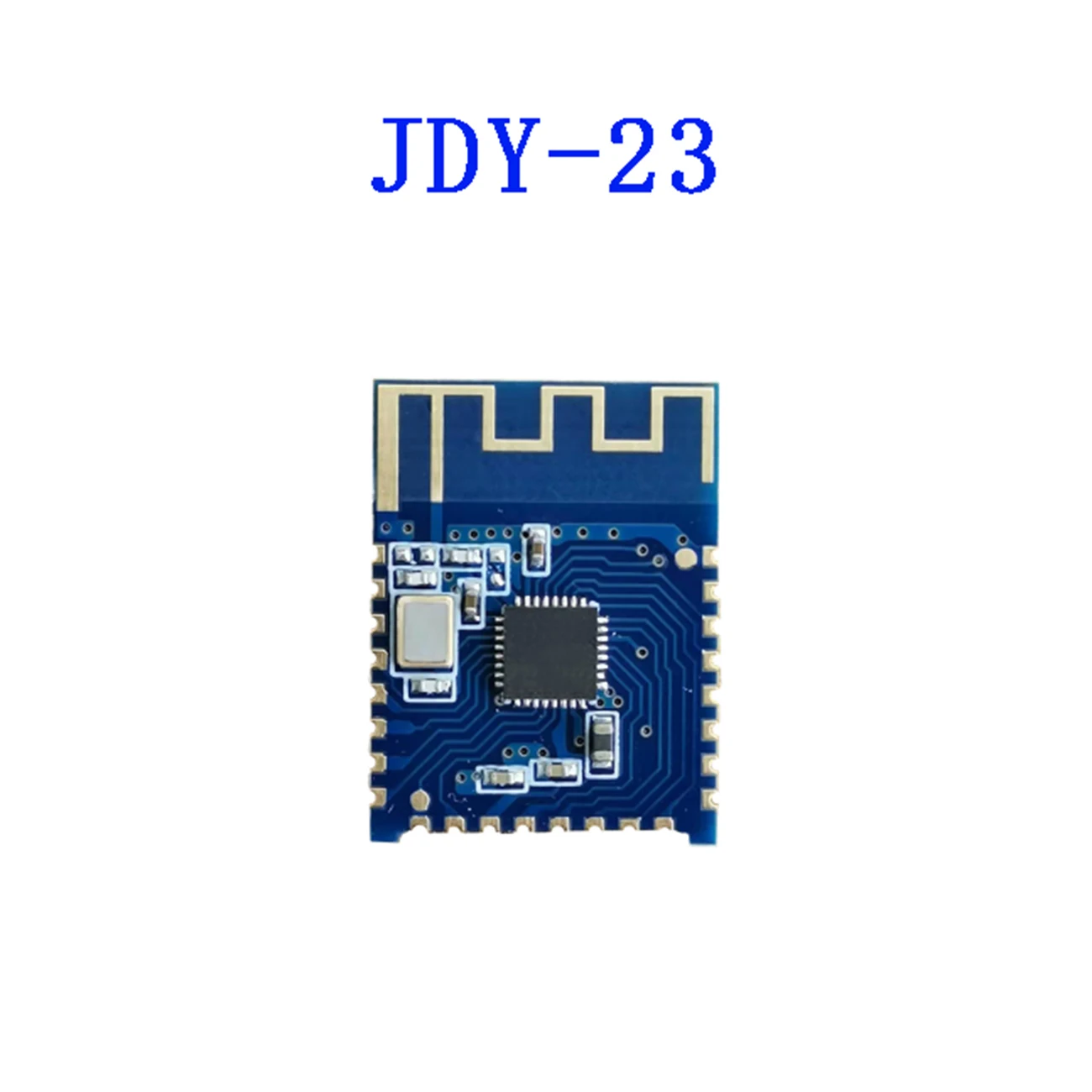

Модель: jdy-23aЦвет внешнего вида: фурнитура jdy-23a такая же, как у jdy-23. Обратите внимание на разницу в цвете. Цвет jdy-23a черный, а jdy-23-синийРабочий диапазон частот: 2,4 ГГцИнтерфейс связи: UARTРабочее напряжение: 1,8-3,6 v (3,3 V рекомендуется)Рабочая температура: - 40 ℃ - 80 ℃Антенна: встроенная антенна PCBРасстояние передачи: 30 мПоддержка Master slave: SlaveРазмер модуля: 20*15*1,8 мм (Д/Ш/В)Версия Bluetooth: Bluetooth 3,0 spp + ble5.0Сварка SMT температура: < 260 ℃Рабочий ток: 6,5маТок глубокого сна: < 10uAМощность передачи: 4 дБ (максимум)Чувствительность приема: - 96dbmМаксимальная пропускная способность spp: 16K байт/с (Android, windows)При подключении к Android и компьютеру Bluetooth скорость связи может достигать 16K байт в секунду без потери пакета, а скорость отправки spp составляет 8K байт в секундуКогда ble подключен к IOS или Android, скорость связи составляет 4 K/S (он поддерживает скорость передачи и получения данных 38400 бод непрерывно. Если скорость передачи данных выше 38400 БОД, она не может отправлять данные непрерывно, и ее необходимо добавить в середине)

六 、Печатная плата封装尺寸
