Последнее обновление: 15.09.2024
Предисловие

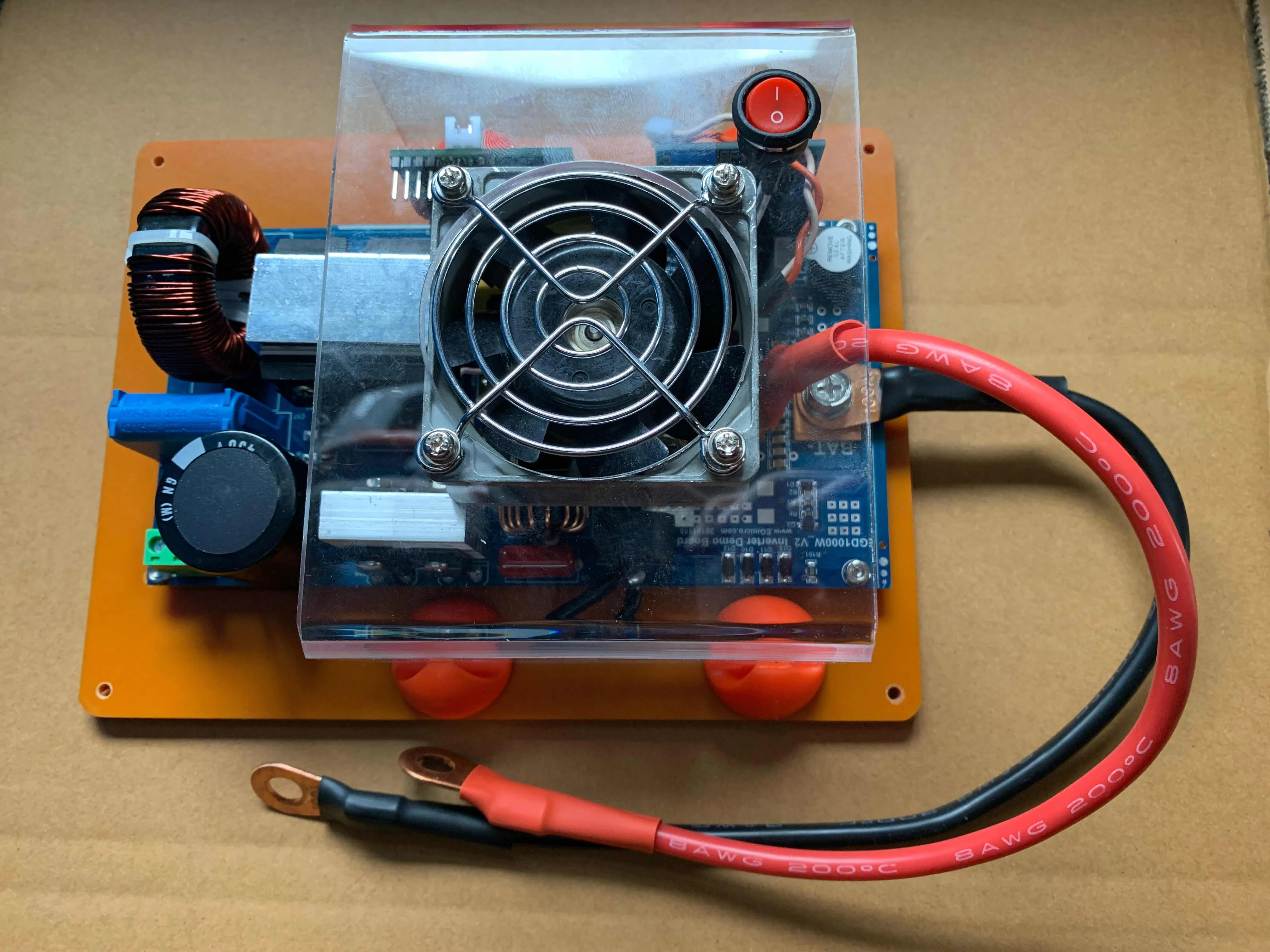

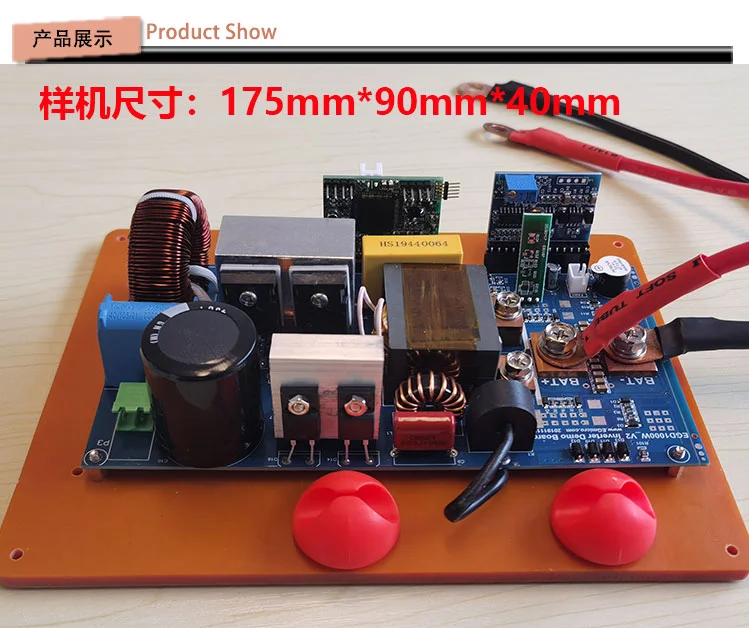

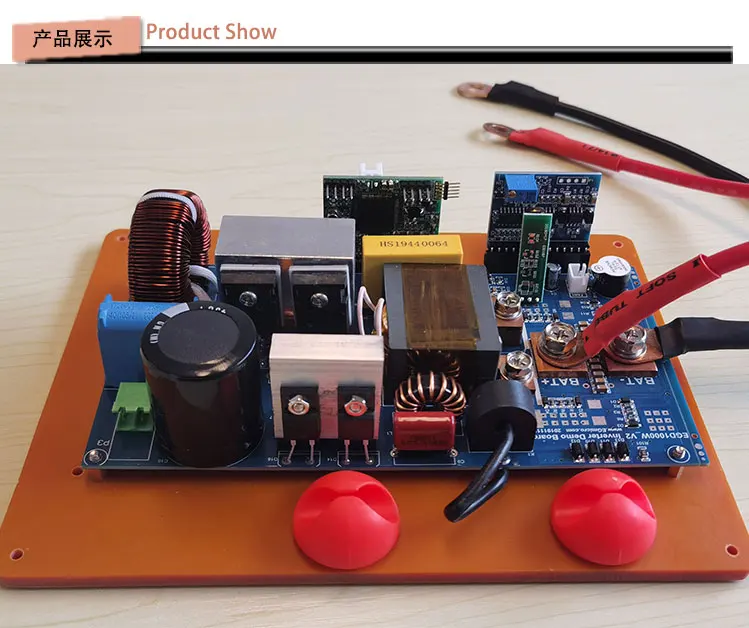

1. Этот продукт является оценочной доской чистого синусоидального инвертора 1000 Вт новой схемы EG8025, которая в основном предназначена для оценки, тестирования и имитации различными производителями и энтузиастами инверторов.
2. Аппаратные параметры этой схемы являются открытым источником для содействия развитию инверторной промышленности
Скачать: https://www.egmicro.com/chip-centers/89/EG8025/
Подробности:
1. Обзор программы
Схема представляет собой двухступенчатую DC-DC-AC структуру преобразования энергии, а передняя часть-изолированную DC-DC схему повышения. Мягкий переключатель с нулевым током принимает квази-резонанс с полным мостом

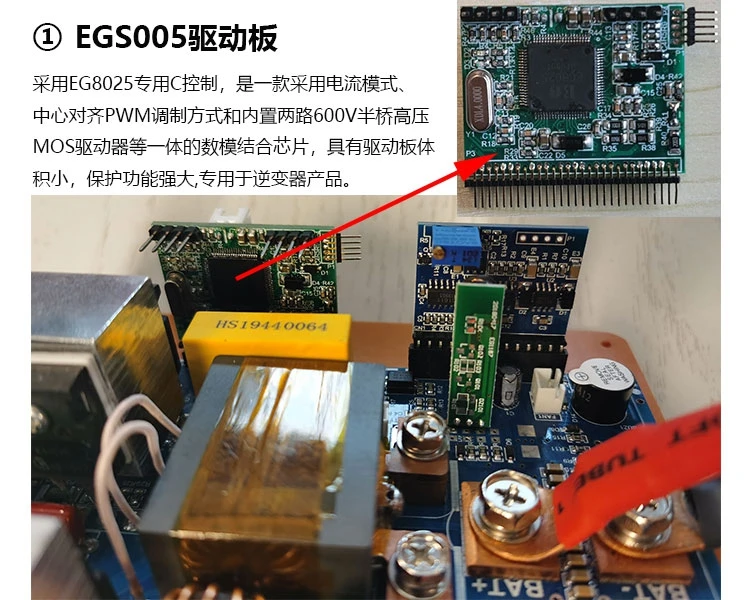

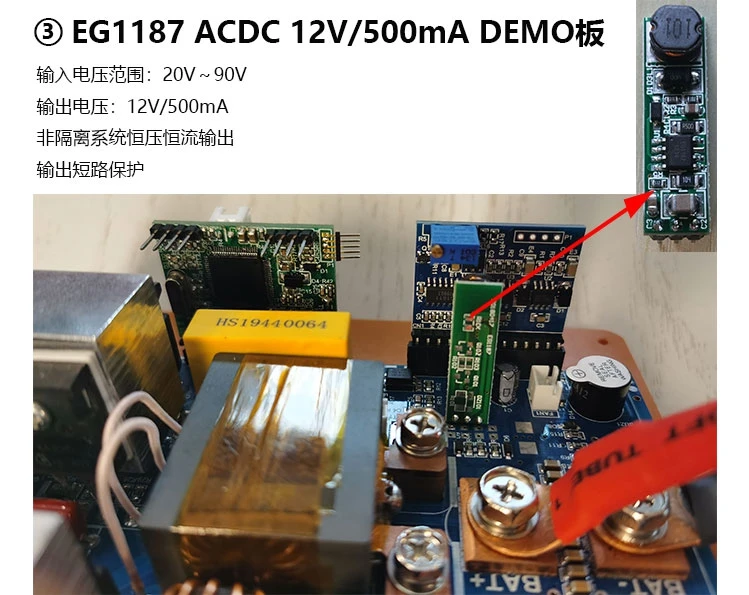

Структура, батарея постоянного тока 24 В или 48 В до 310 В ~ 400 В HVDC напряжение автобуса, задний этап является DC-AC полностью мостовой преобразователь, используя рынок широко используется EGS005 SPWM модуль привода, HVDC напряжение шины до 220VAC чистое синусоидальное напряжение, с высокой точностью стабильности напряжения, искажения формы волны небольшие характеристики.
Особенности программы

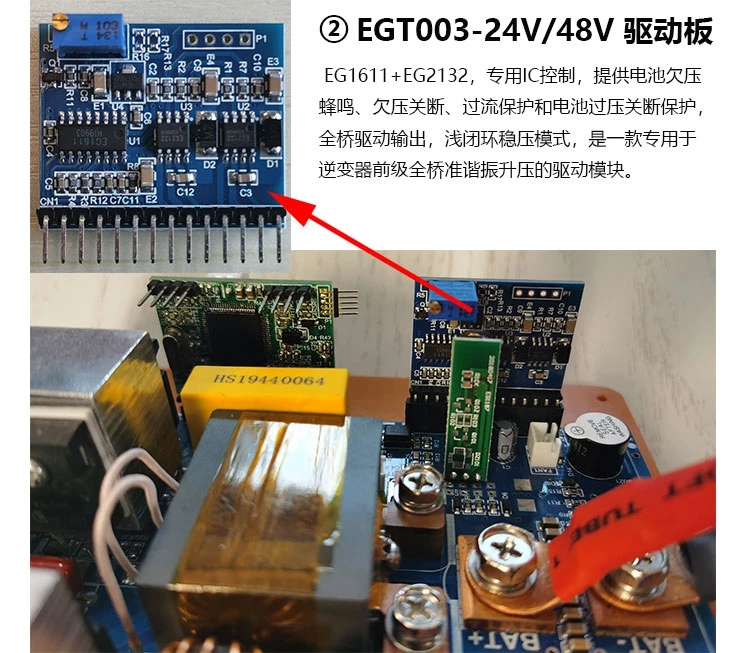

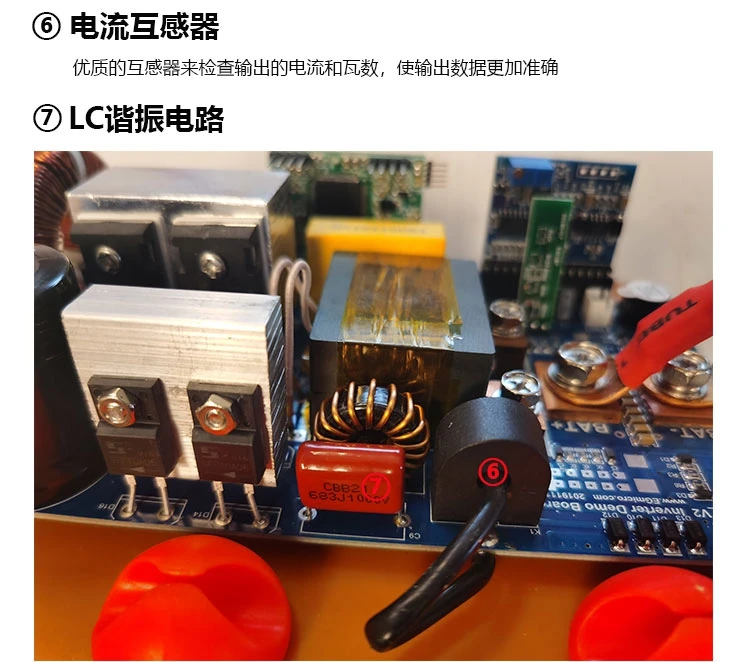

* Принять полный мост квазирезонансной трансформации структуры, изолированные DC-DC цепи повышения

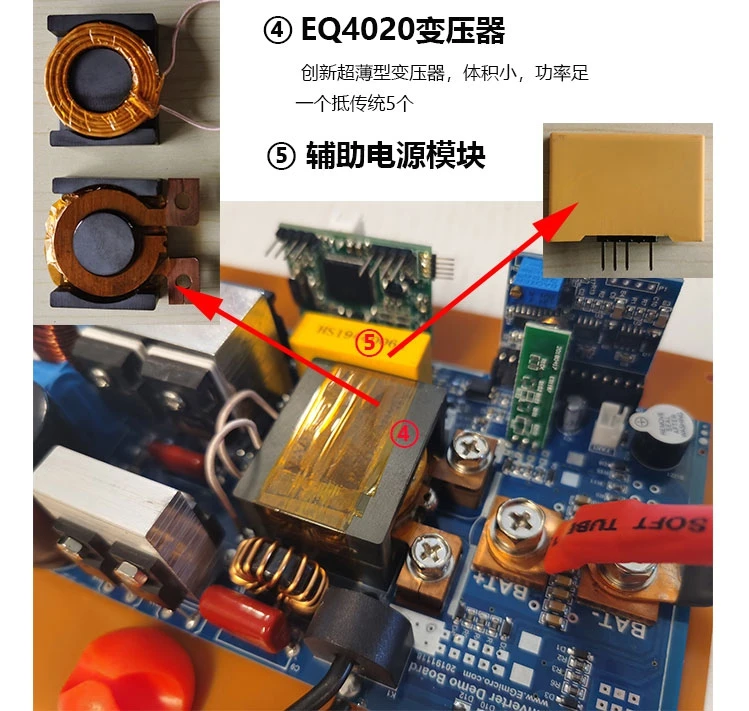

* Ультратонкий дизайн трансформатора, высокая плотность мощности

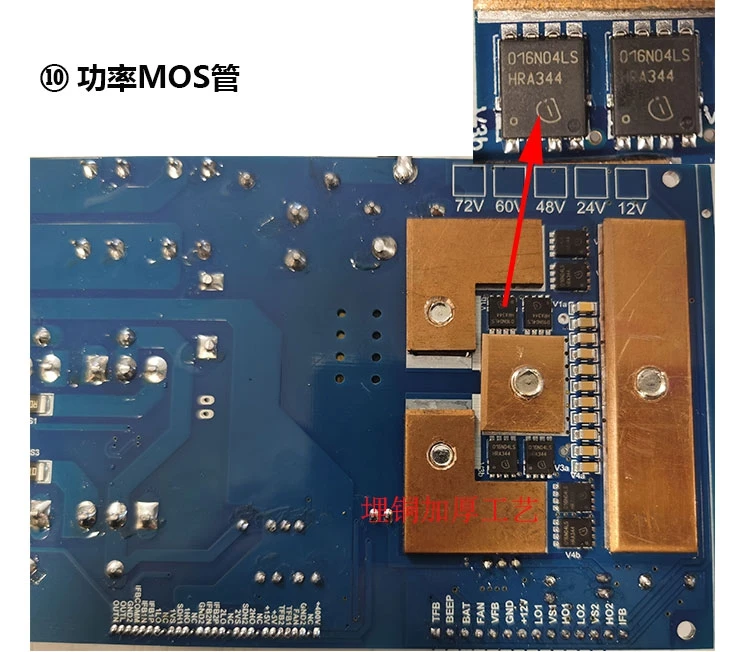

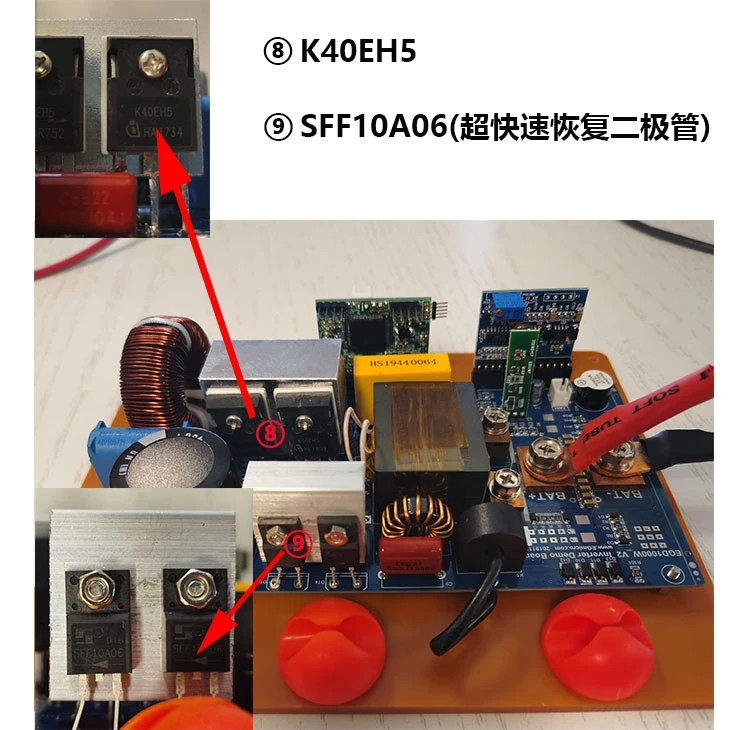

* Не требуется радиатор для передней трубки MOS
* Номинальная мощность 1000 Вт
* 24 в инвертор: Диапазон входного напряжения: 20 В ~ 30 В постоянного тока ± 0,5 В
* 48 В инвертор: Диапазон входного напряжения: 40 В ~ 60 В постоянного тока ± 0,5 В
* Функция защиты инвертора:
* Защита от перенапряжения и низкого напряжения для шины постоянного тока
* Защита от пониженного напряжения на выходе переменного тока
* Защита от перегрузки на выходе
* Защита от перегрузки по току на выходе
* PCB защита от перегрева и IGBT Защита от перегрева
* Защита от короткого замыкания на выходе
* Выходное напряжение: 220В переменного тока ± 1%
Использование схемы

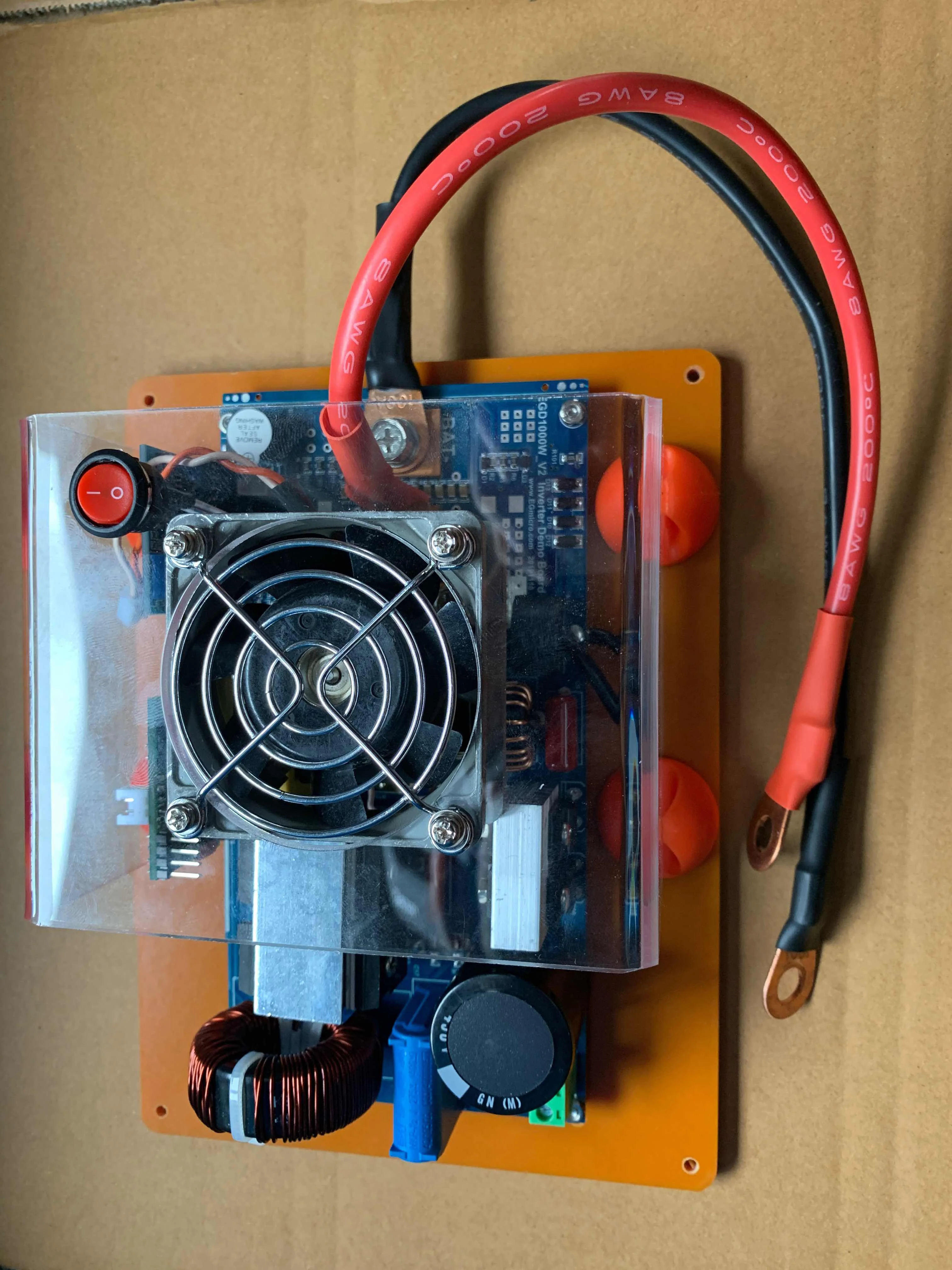

Голая плата этого синусоидального инвертора в основном нацелена на небольшое количество клиентов на ранней стадии. После покупки голой доски, пока она оснащена вентиляторами, оболочкой, жгутом проводов, упаковкой и т. д., продукт может быть быстро запущен на рынок
\
\
\
\
\
\
