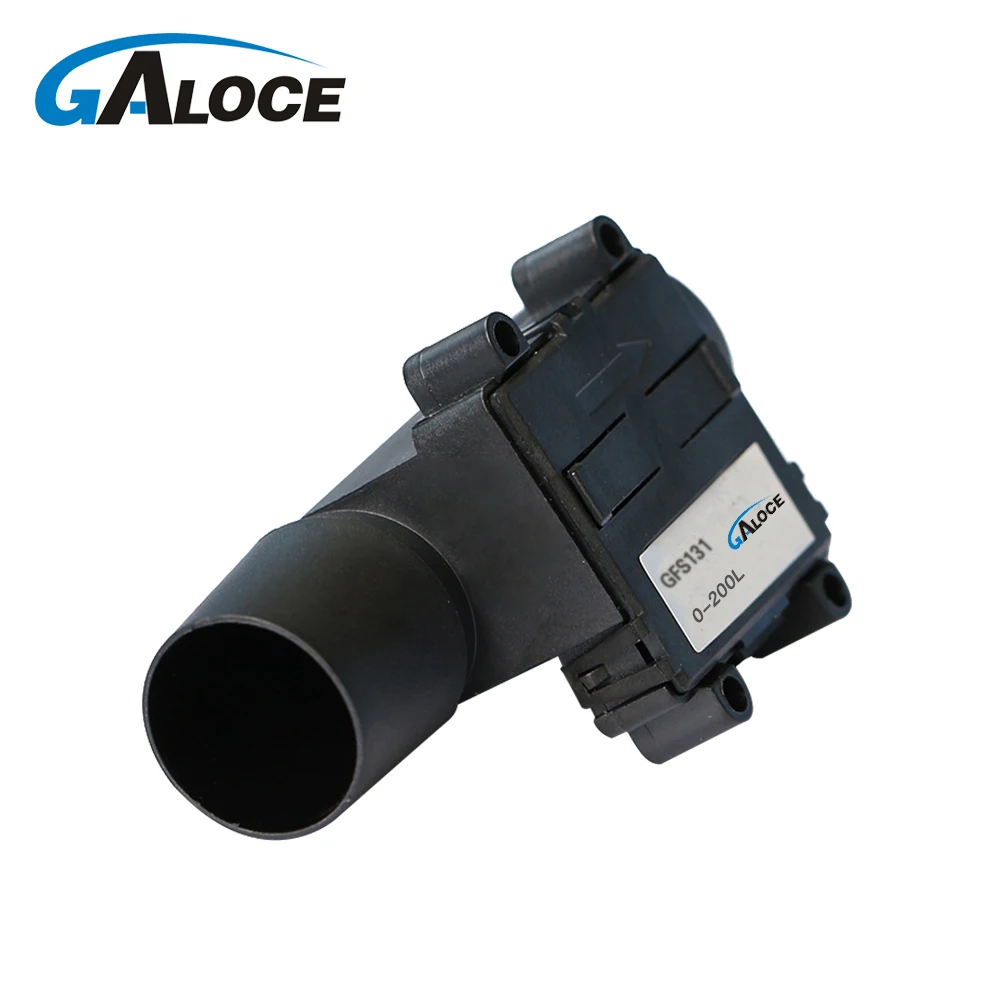

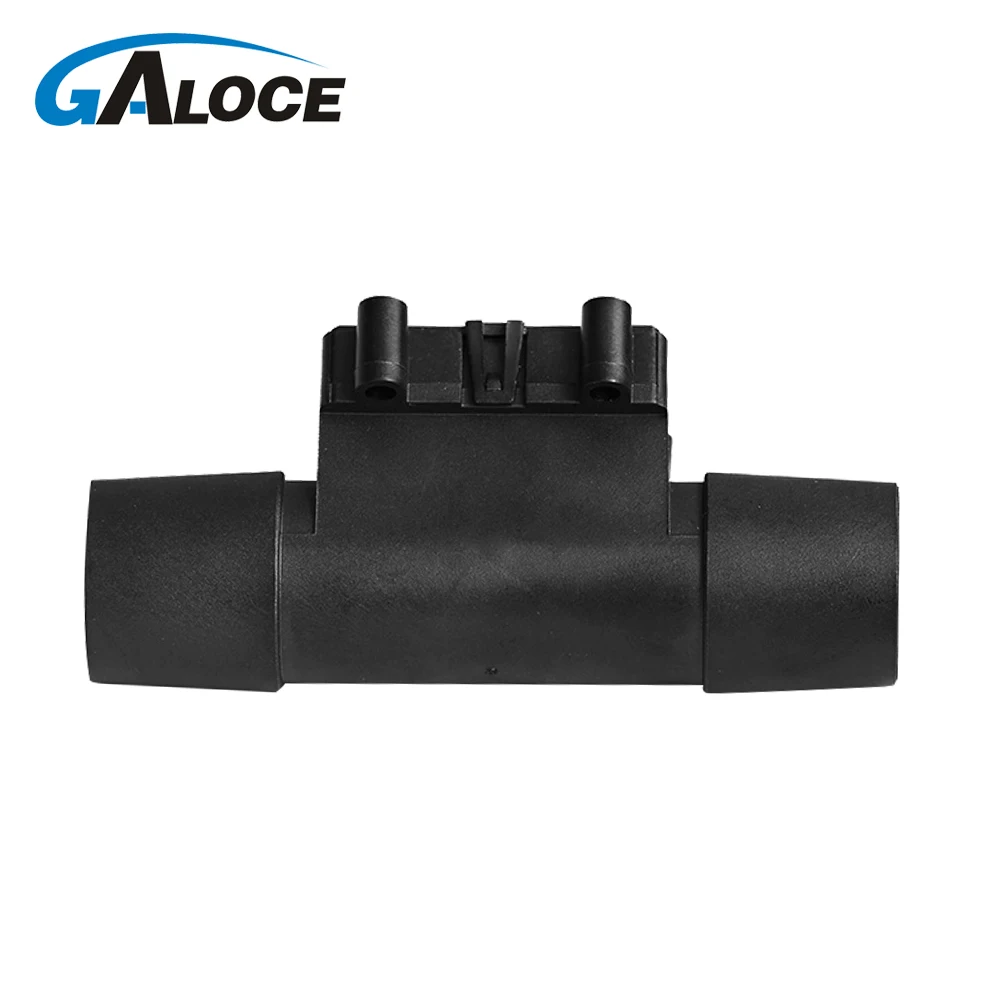

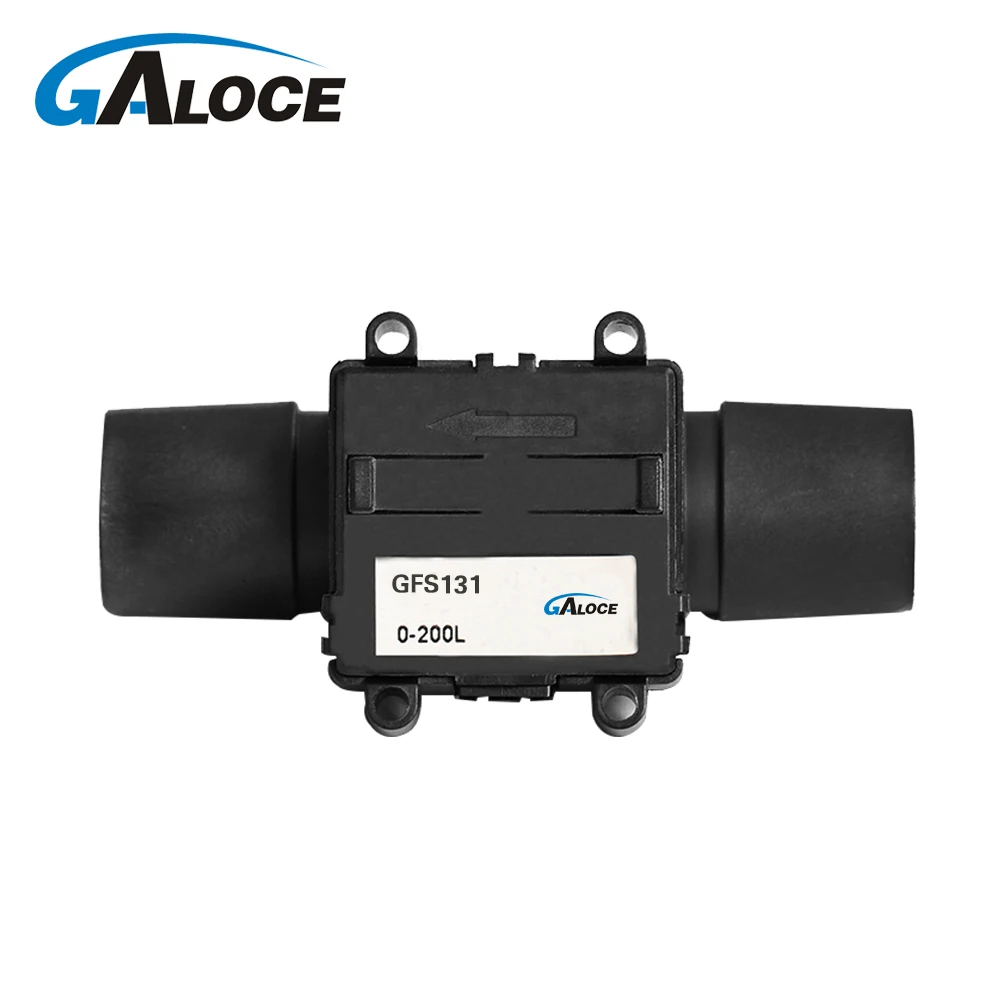

GFS131 газовый датчик потока MEMS магнитный расходомер в наличии 200SLM
Описание
GFS131 Датчик потокаИспользует Термодинамический принцип для обнаружения расхода газовой среды в канале потока, с хорошей точностью и повторяемостью. Датчики температуры встроены, и каждый продукт откалиброван для компенсации температуры. В то же время, он имеет линейный аналоговый выход напряжения, удобный в использовании.

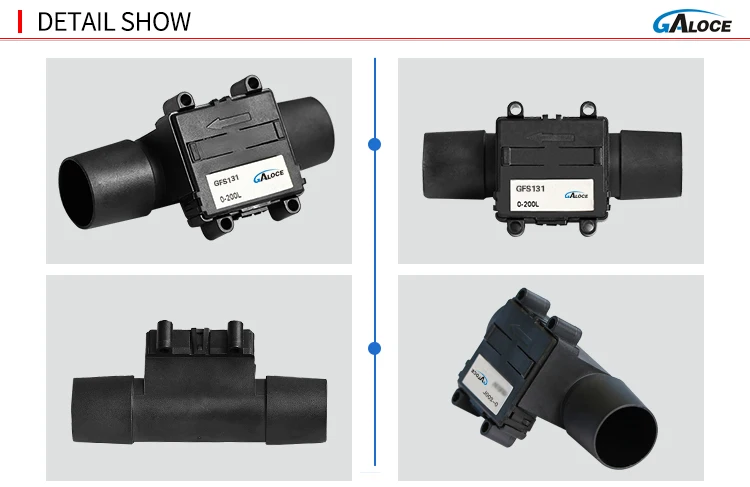

Детальное представление

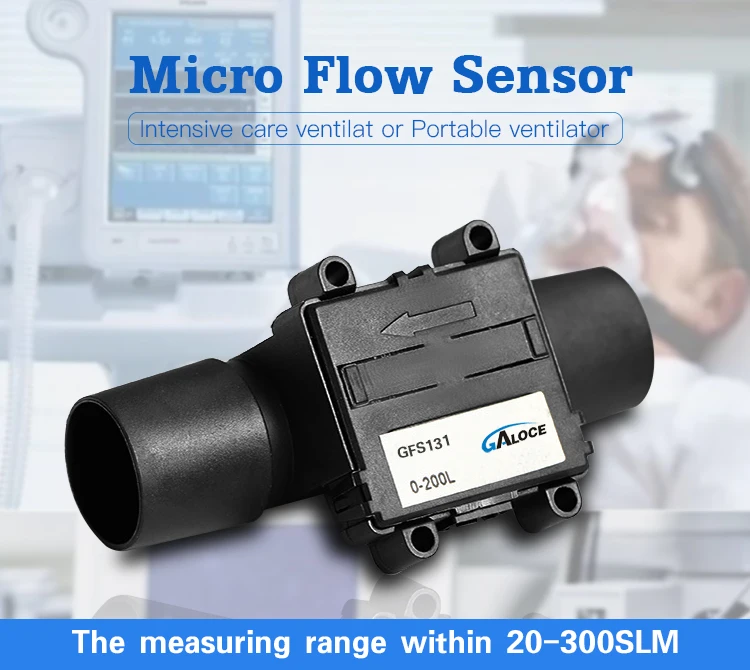

Основные применения: реанимационный вентилятор/портативный вентилятор
Особенности
1. Новейшая технология MEMS сенсорного чипа
2. Высокая точность, быстрый отклик, хорошая повторяемость
3. Обнаружение микро потока точно
4. Он полностью откалиброван, и температура компенсируется
Параметры
Модель
GFS131
Диапазон измерений
100, 150, 200, 300SLM
Мин
Типичный
Макс.
Блок
Полномасштабный выход
4,34
4,50
4,66
V
Нулевой выход
0,45
0,5
0,55
V
Выходное сопротивление
-
1000
-
Ω
Рабочее напряжение
4,95
5,0
14,0
V
Рабочий ток
-
25
-
Ма
Точность
-
± 2,5
± 4
% F.S
Повторяемость
-
± 0,5
± 1
% F.S
Выход дрейф
-
0,12
-
%/℃
Шум сигнала
-
10
-
МВ (Vrms)
Сопротивление
-
120
-
Pa/60SLM
Энергопотребление
-
125
-
МВт/5 В
Рабочее давление
-
-
100
КПа
Время ответа
-
50
-
Ms
Рабочая температура
-25
65
℃
Температура хранения.
-40
90
℃
Примечание:
1. Диапазон измерения в пределах 20-300SLM.
2. УУЗР означает Стандартный литр в минуту. Стандартное состояние: температура газа 0 ℃ и давление 101,325 кПа. Испытательная среда-это комнатная температура и чистый воздух.
3. Время отклика может быть настроено на 15-1000 мс.
4. Компенсация температуры для ТЕА. Диапазон 0-50 ℃ и производительность компенсации не могут быть обеспечены за пределами температурного диапазона.

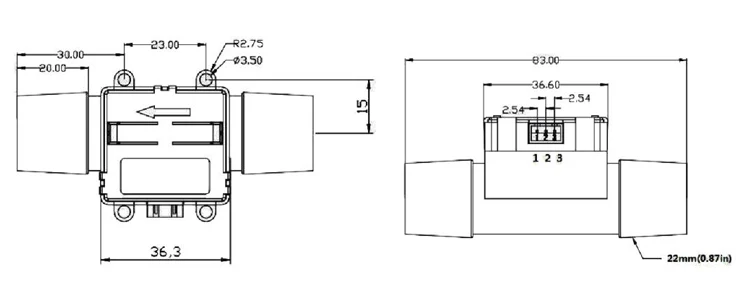

Определение контактов
Штырь
Функция
1 (черный или серый)
GND
2 (красный)
VCC
3 (желтый)
Из
Расчет расхода воздуха
Фактический поток = полная шкала * (фактическое выходное напряжение датчика-нулевое выходное напряжение) / (полномасштабное выходное напряжение-нулевое выходное напряжение) Например: Полноразмерная Шкала датчика составляет 200 SLM, датчик нулевой выходное напряжение 0,5 V и в натуральную величину выходное напряжение 4,5 V, и фактическим объемом производства составляет 3,5 V. Затем фактический поток = 200 SLM * (3,5 V-0,5 V)/(4,5 V-0,5 V) = 150SLM
Предостережения
1. Воздухозаборник и выход датчика должны быть оснащены длинной прямой трубой для обеспечения производительности продукта. Рекомендуется оставить прямую трубу на входе в 10 раз дольше, чем диаметр трубы, в то время как выход будет в 5 раз длиннее.
2. Если измеренная газовая среда содержит грязь, срок службы датчика будет сокращен. Мы предлагаем пользователям оснастить вход датчика потока с 5 микрометровым точным фильтром.
3. Чувствительность продукта уменьшится или будет повреждена, если он свяжется с водой.
4. Неправильное подключение источника питания повредит внутреннюю цепь.
