Индикатор заряда батареи Taidacent, для улицы, 18650, свинцово-кислотный индикатор заряда батареи, 5 шт.

Особенности

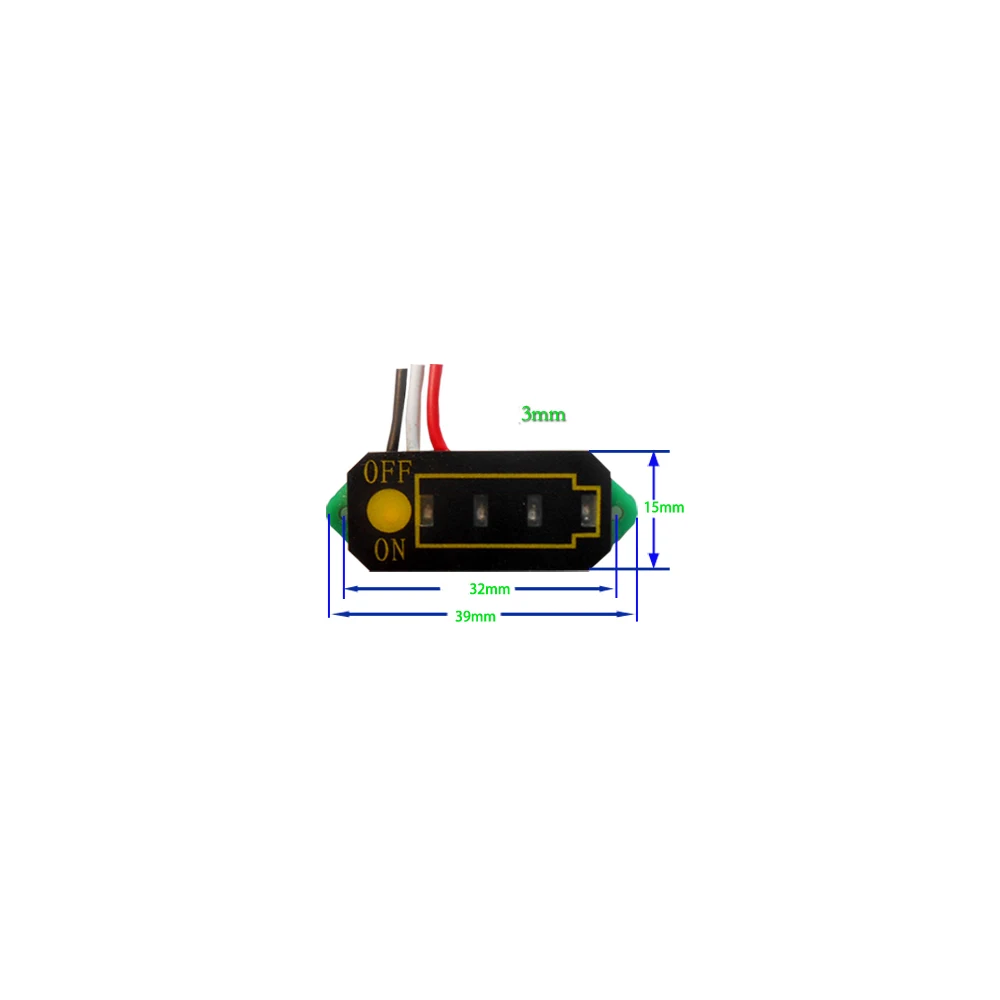

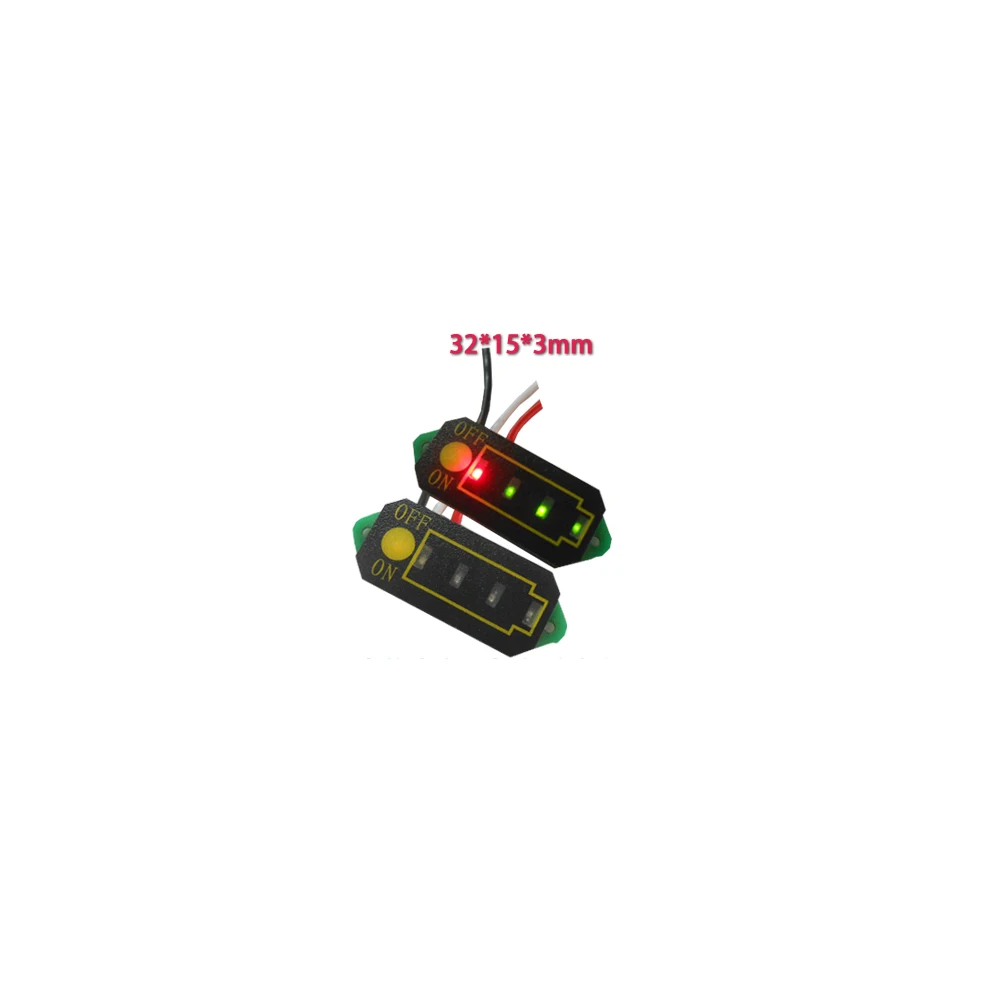

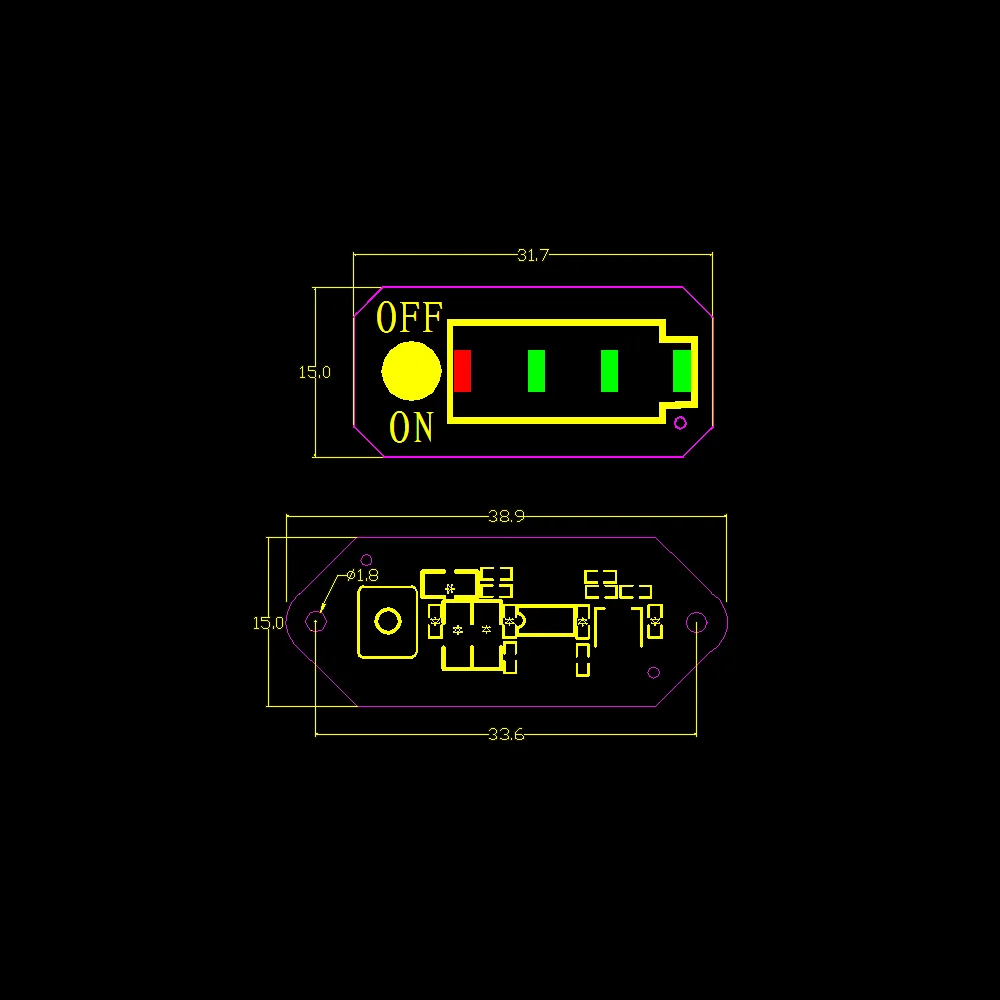

1. Ультрамаленький размер и ультратонкий: 3,9*1,5*0,4 см. Открытое открытие 3,2*1,5 см. 2. С инструкцией по зарядке аккумулятора шатер указывает на процесс зарядки аккумулятора, а режимы зарядки и разрядки самостоятельно различают мощность, исключая влияние внутреннего сопротивления аккумулятора на мощность аккумулятора. 3. Когда батарея находится под напряжением, красный светильник мигает для обозначения зарядки. 4. С переключателем управления, отображение переключателя одной кнопкой (нажмите один раз, чтобы включить, затем нажмите снова выключить); Статическое энергопотребление можно игнорировать. 5. Полностью закрытая конструкция, не боится дождя или замачивания в воде.

Соответствие между мощностью Батареи и напряжением:

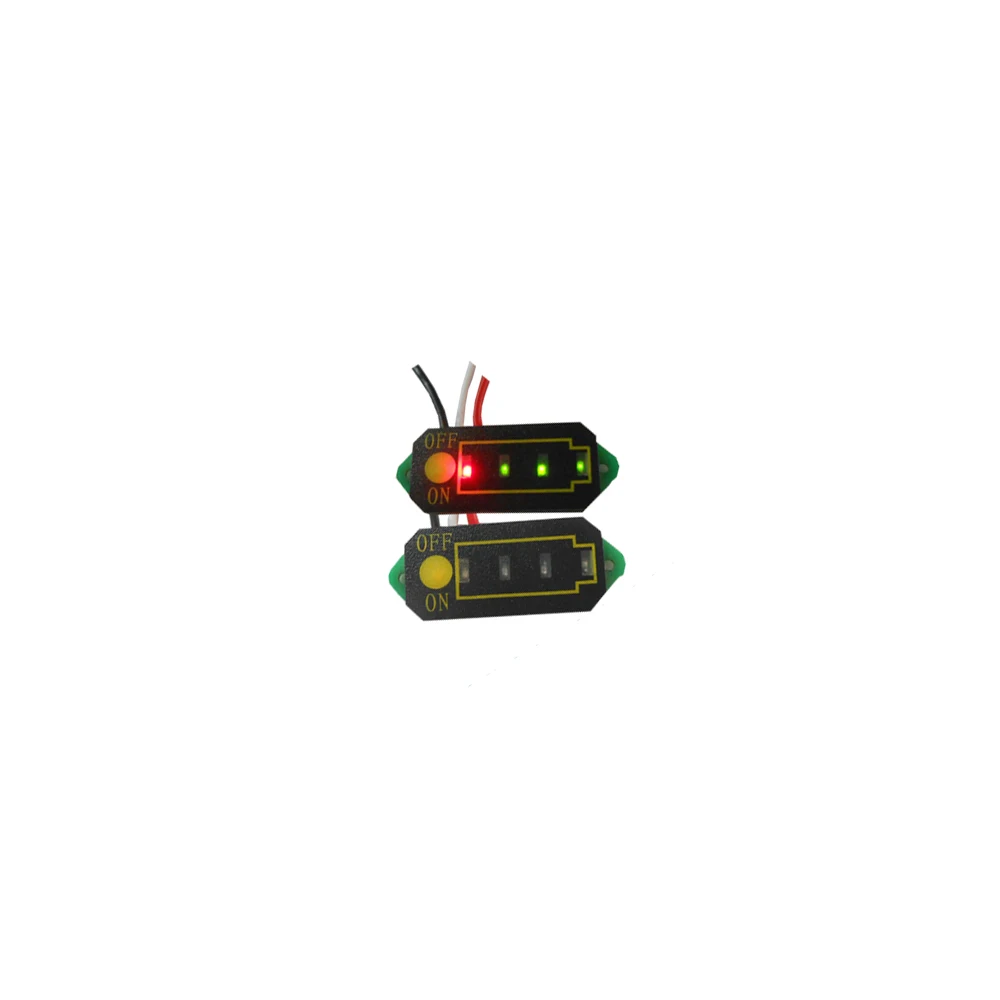

Разряд: 1. Когда напряжение батареи меньше 3,5 в * N, мигает красный светильник. 2. Когда напряжение батареи больше или равно 3,5 в * Н, горит красный индикатор. 3. Когда напряжение батареи больше или равно 3,7 в * N, горит красный свет и 50% зеленый светильник (2 светильник катора). 4. Когда напряжение батареи больше или равно 3,85 В * N, горит красный свет и 50,75% зеленый светильник (горит 3 светильник). 5. Когда напряжение батареи больше или равно 4 в * N, красный светильник и 50,75,100% Зеленый светильник будет гореть (полная сетка). Зарядка: 1. Когда напряжение аккумулятора меньше 3,75 в * N, четыре индикатора будут мигать в стиле маркировки. 2. Когда напряжение батареи составляет 3,75-3,85 В * N, красный светильник всегда горит, и три зеленых светильник Тора мигают. 3. Когда напряжение батареи составляет 3,85-4,0 в * N, всегда включаются красный и 50% зеленый индикаторы, а зеленый индикатор 75% и 100% мигают попеременно. 4. Когда напряжение батареи составляет 4,0-4,2 в * N, красный светильник и 50-75% зеленый свет всегда горят, и 100% зеленый свет мигает. 5. Когда напряжение батареи превышает 4,2 в * N, все огни всегда включаются.

Примечание

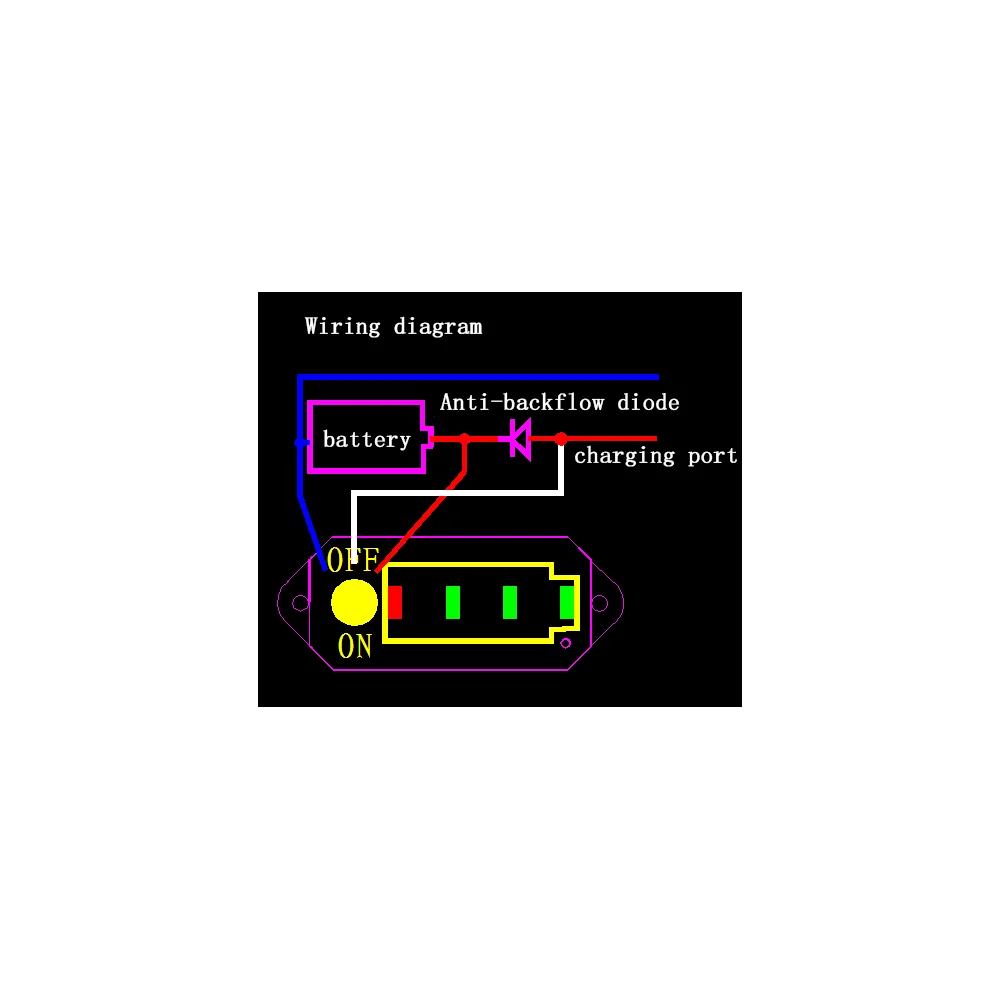

Поскольку белый провод обнаруживает провод для зарядки аккумулятора, он нуждается в высоком потенциале для входа в режим зарядки, а низкий потенциал-режим без зарядки; Поэтому, он должен быть проводным в соответствии с схемой электропроводки, и лучше всего использовать диод Шоттки для антиреверсивного диода, И зарядное устройство отключает напряжение следует увеличить примерно на 0,4 в (т. Е. Перепад напряжения диода Шоттки). Номинальное значение напряжения и тока диода Шоттки должно быть больше номинального напряжения зарядного устройства, а ток должен быть вдвое или больше. Номинальное напряжение и ток распространенных диодов Шоттки: IN5819-1а30в; IN5822-2а30в; SB360-3а60в; SB560-5а60в; SB1060-10а60в. (Указанные выше параметры подлежат официальным характеристикам комплектующих).

Проводка

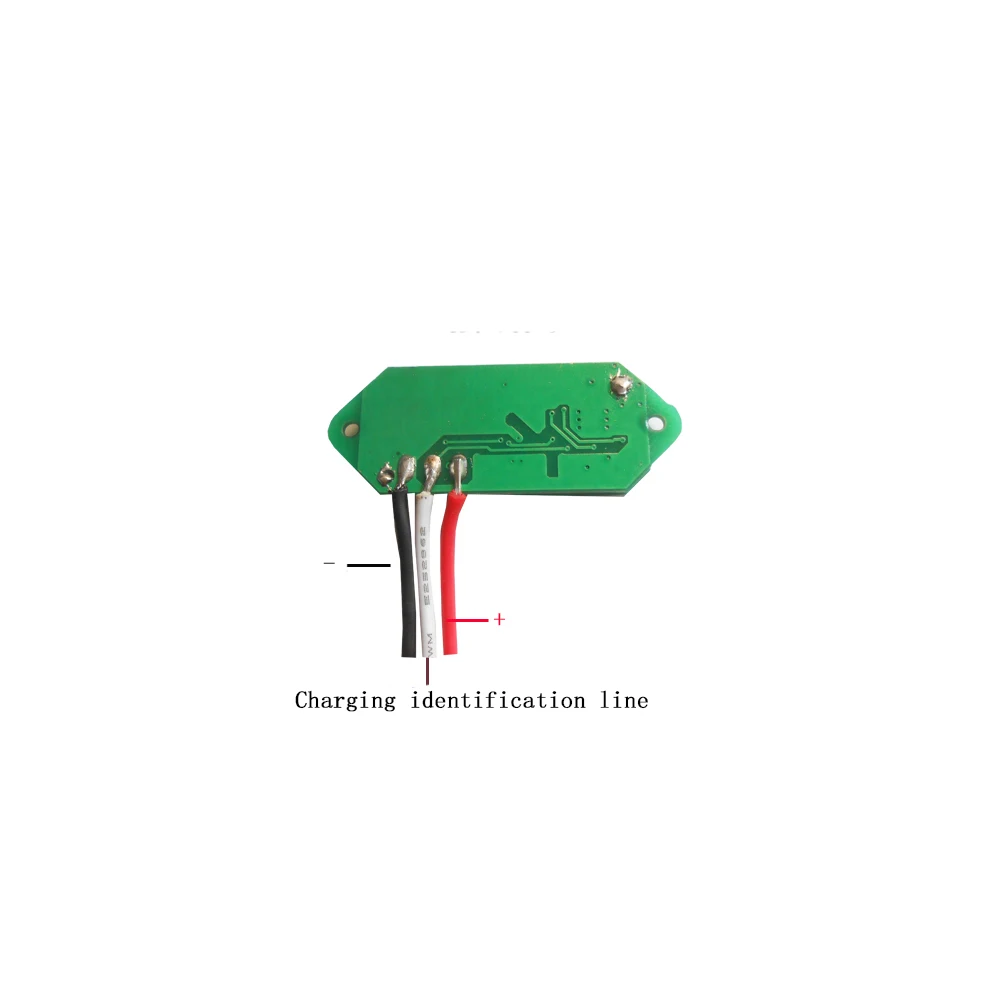

1. Подключите красный и черный провода к положительному и отрицательному клеммам аккумулятора. 2. Белый провод подключается к определяемому положению зарядки, что требует высокий потенциал при зарядке и низкий потенциал, когда не заряжается.
