Последнее обновление: 15.05.2022
1. Описание:

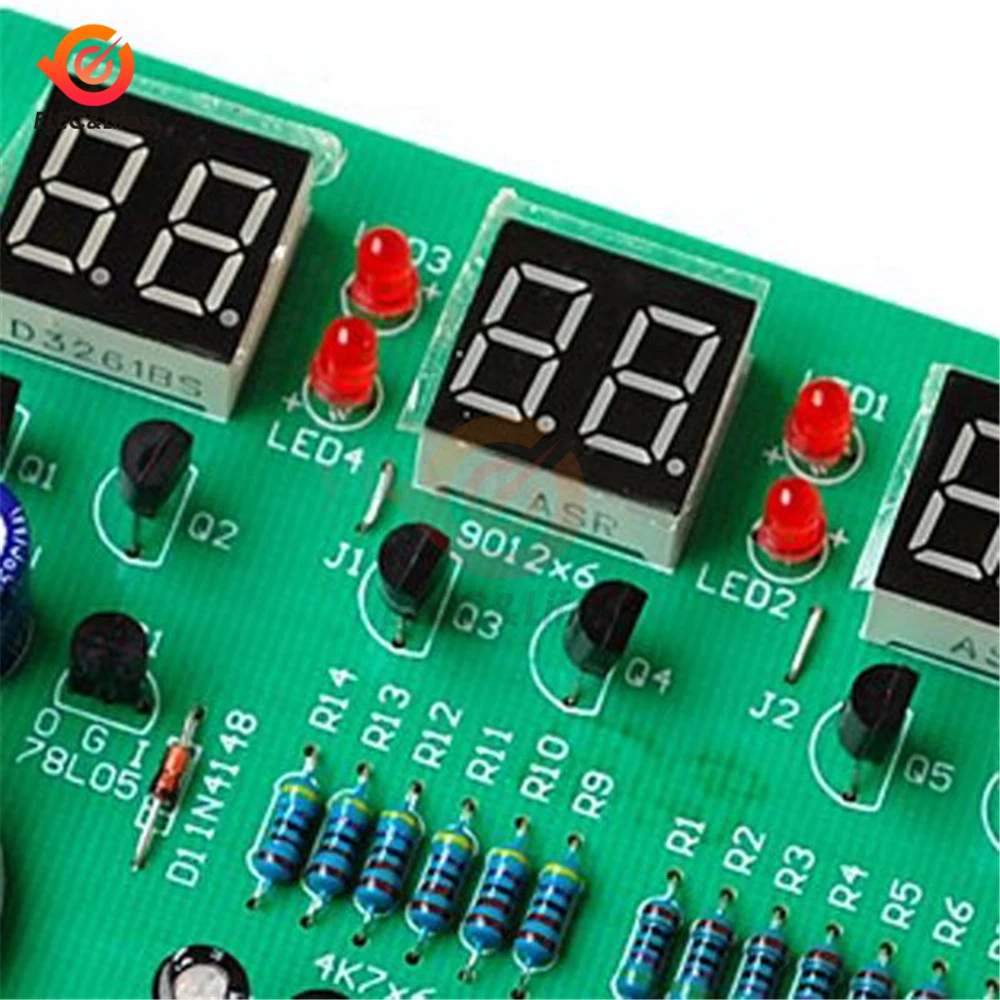

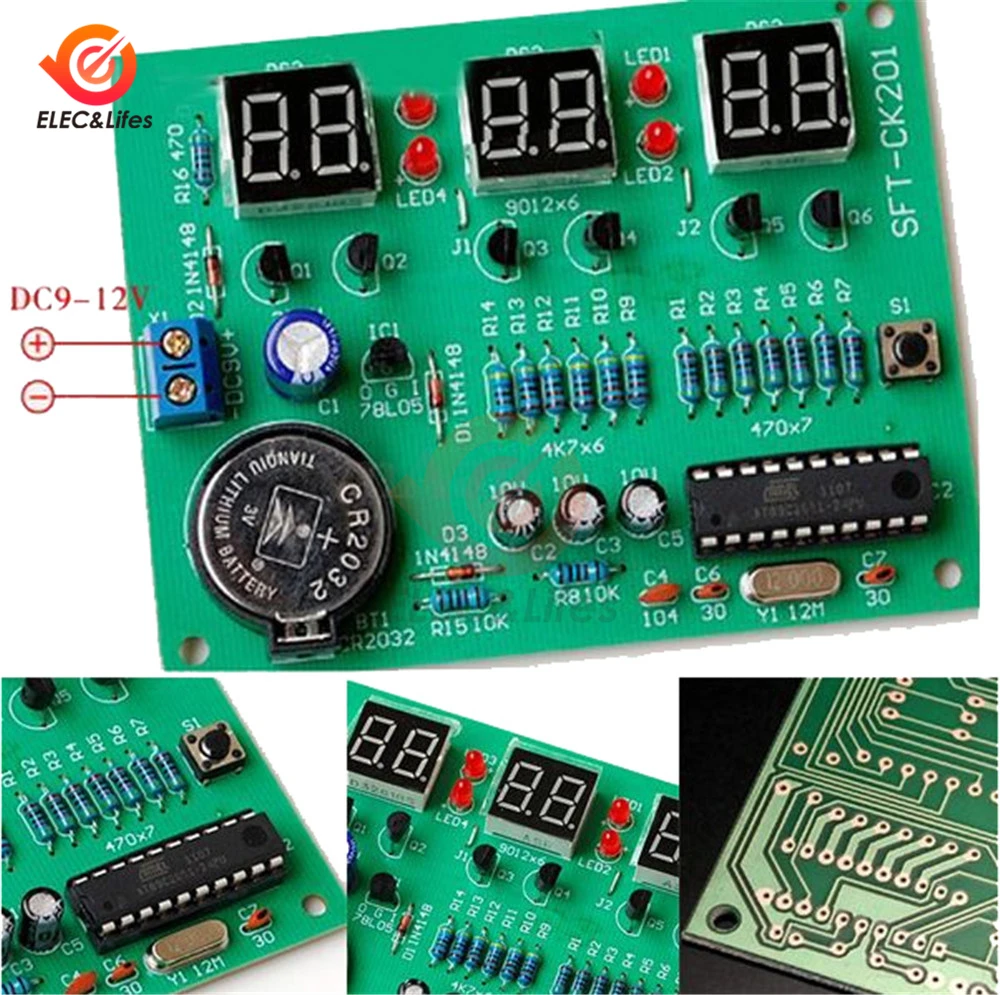

1) Этот набор цифровых часов с шестью цифрами, чип управления использует STC11F02-35I, трубка nixie использует Три 0,36 дюймовые двойные красные общие анодные светодиодный трубки nixie, Дисплей четкий и яркость высокая, потому что это режим отображения сканирования, Таким образом, Каждая трубка nixie контакты abcdefg соединены параллельно с шиной. Изменение значения сопротивления R1-R7 может изменить яркость дисплея.
2) Кнопка S1 используется для калибровки времени. Нажмите и удерживайте в течение более 2 секунд, чтобы ввести калибровку времени, сдвиг и выход. Быстрое касание используется для регулировки значения времени.
3) Совет: если цифровая трубка не может нормально отображаться, пожалуйста, отключите источник питания, удалите резервную батарею, а затем повторно установите ее, а затем Вернитесь в норму после включения.
2. Параметры:
Рабочее напряжение: 6-12 В постоянного тока, Рекомендуемое напряжение: 9 В постоянного тока
Рабочий ток: 35 мА (внешний источник питания)
Ток в режиме ожидания: 1,2 мА (резервный источник питания)

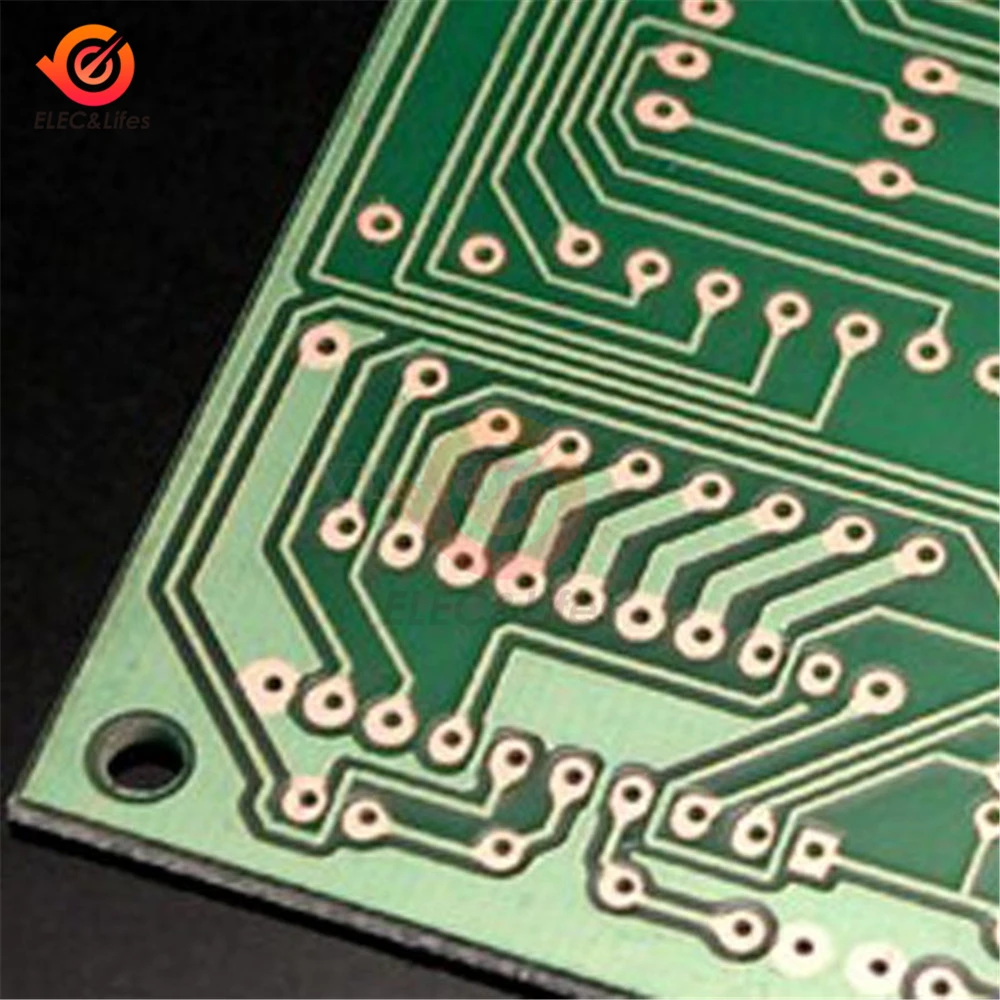

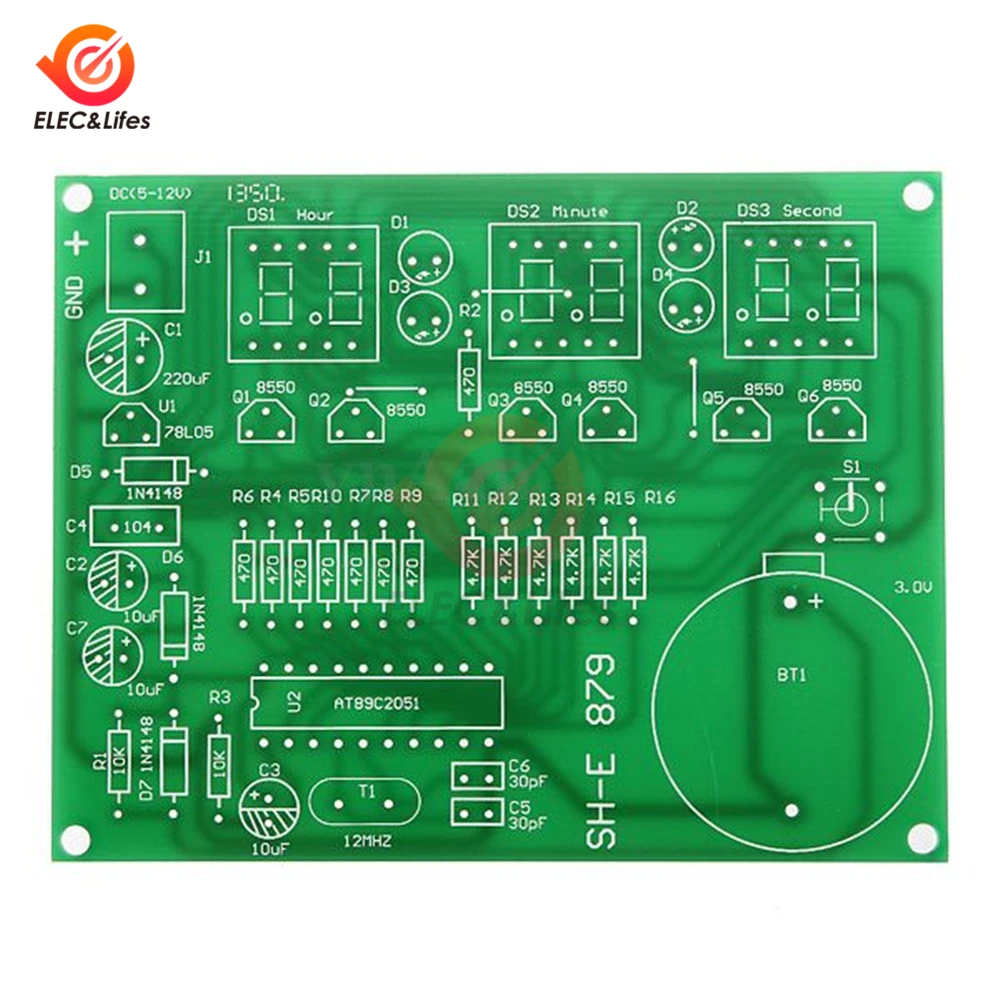

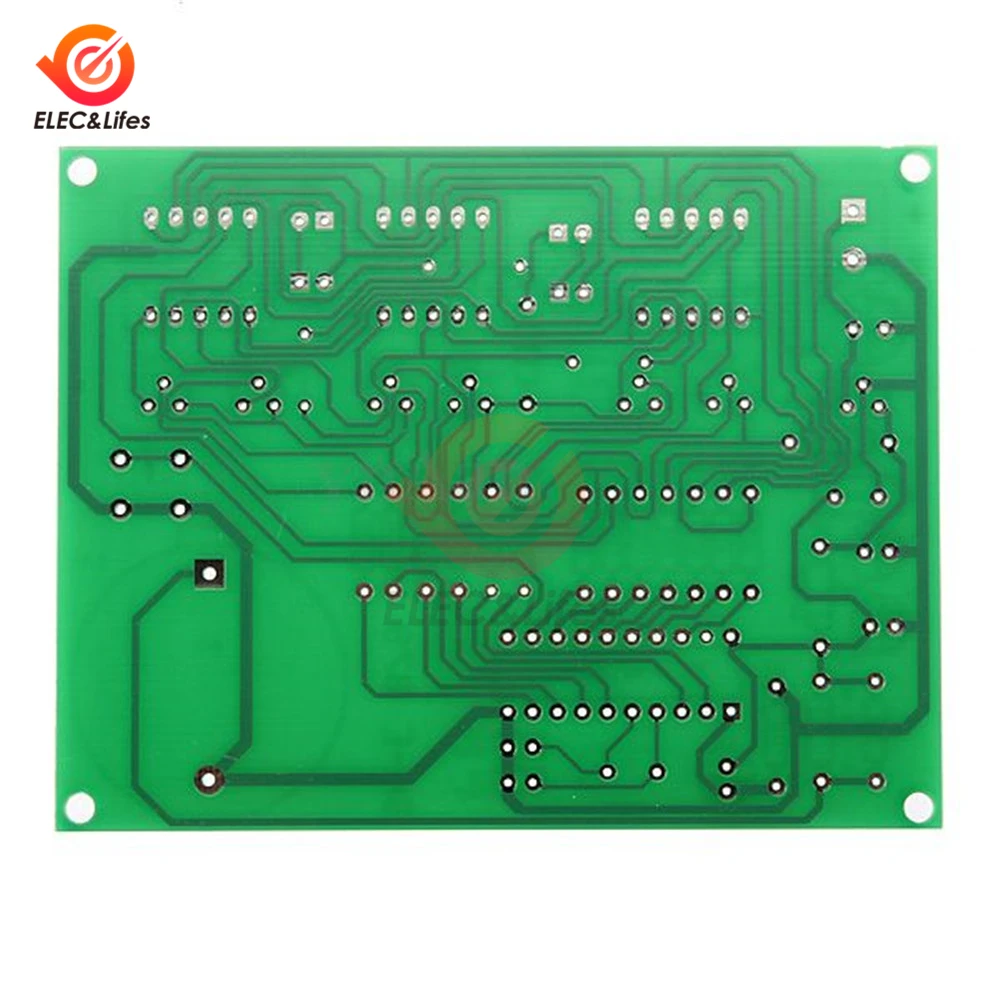

Характеристики материала печатной платы: FR-4, 90*70 мм, толщина 1,6 мм, двухстороннее УФ-зеленое масло

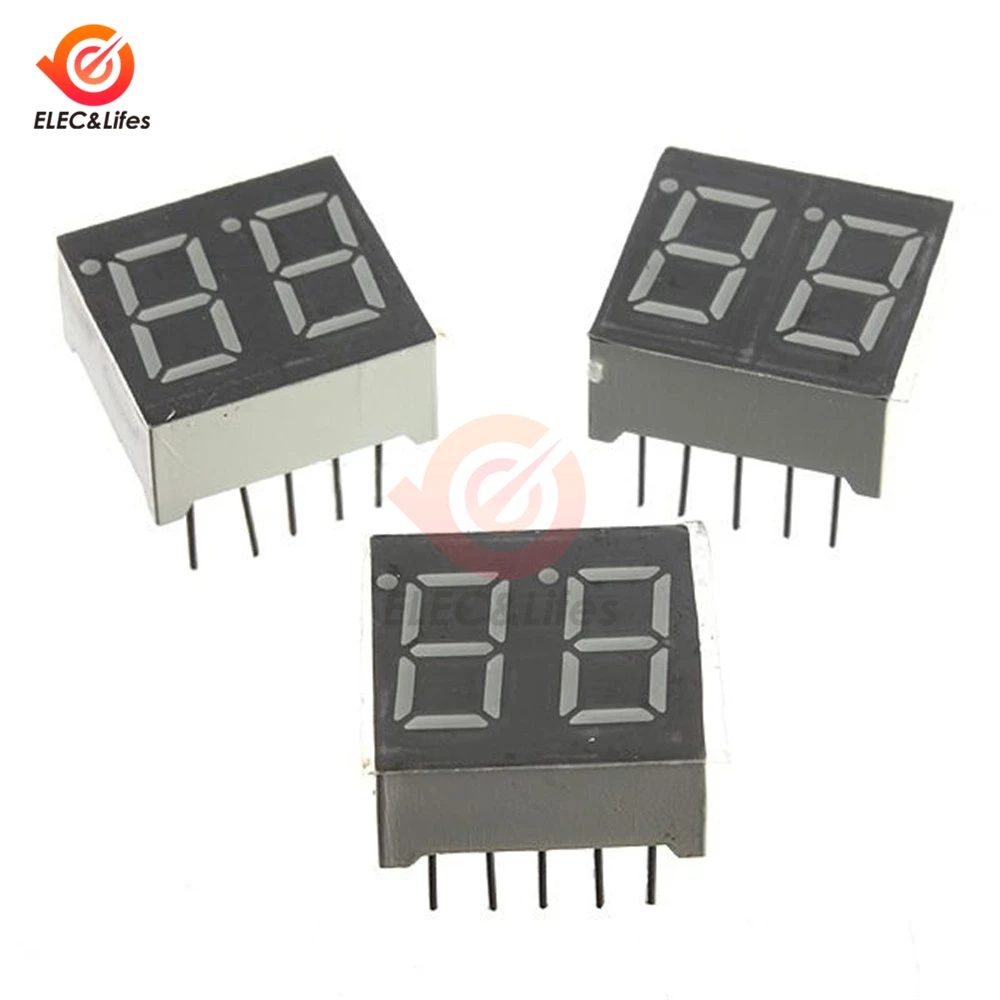

Цифровая трубка: 0,36 дюйма, красный светильник, общий положительный тип, 15*14*8 мм (длина * ширина * высота)
Вес брутто деталей: 41 г
3. Посылка:

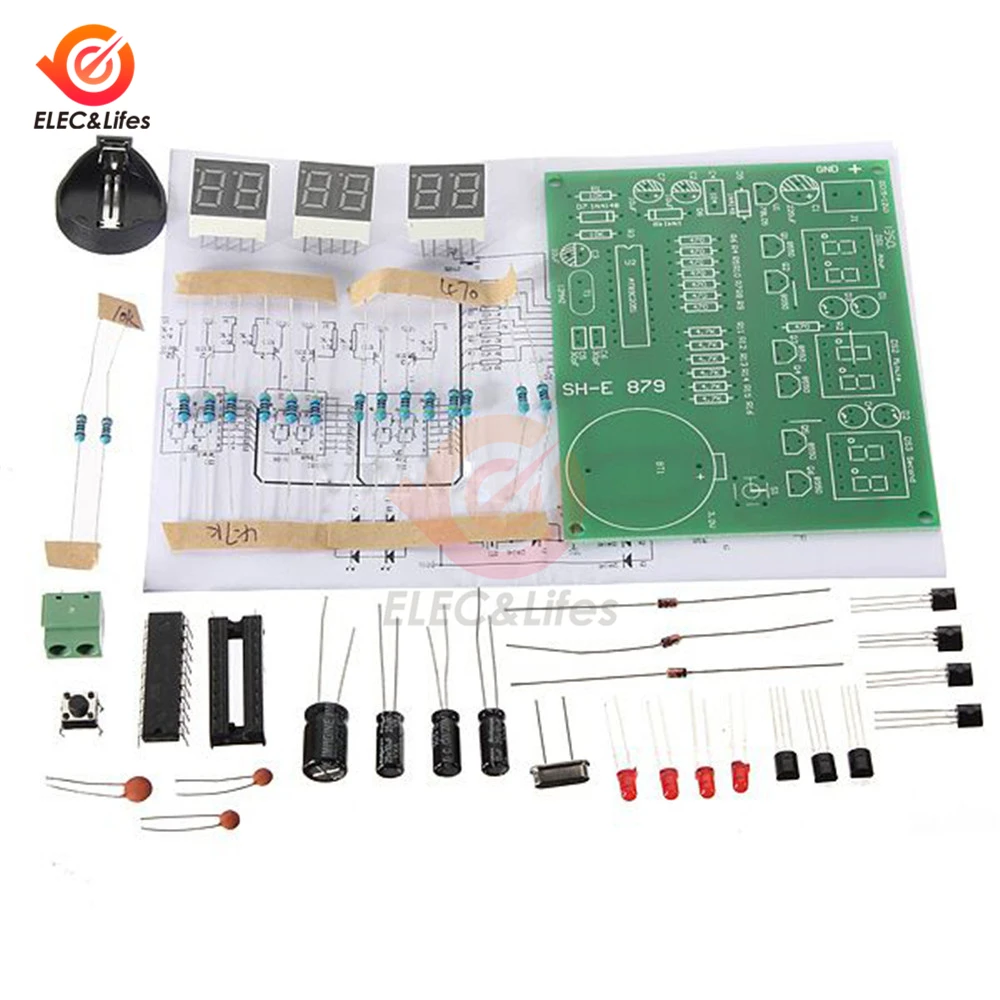

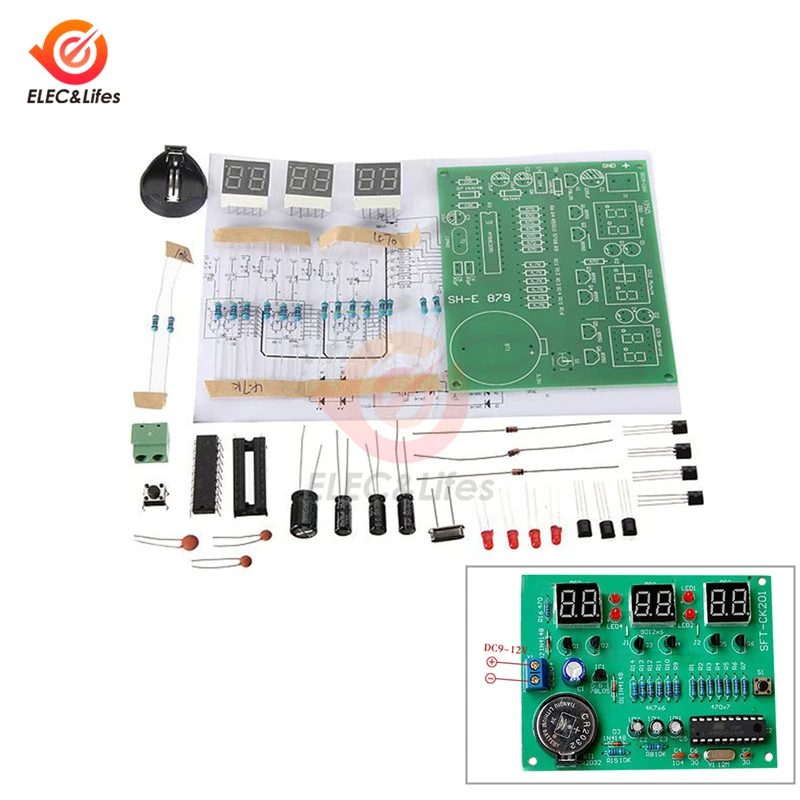

1 *STC11F02-35I 6-значный цифровой светодиодный цифровые часы модуля DIY Наборы
