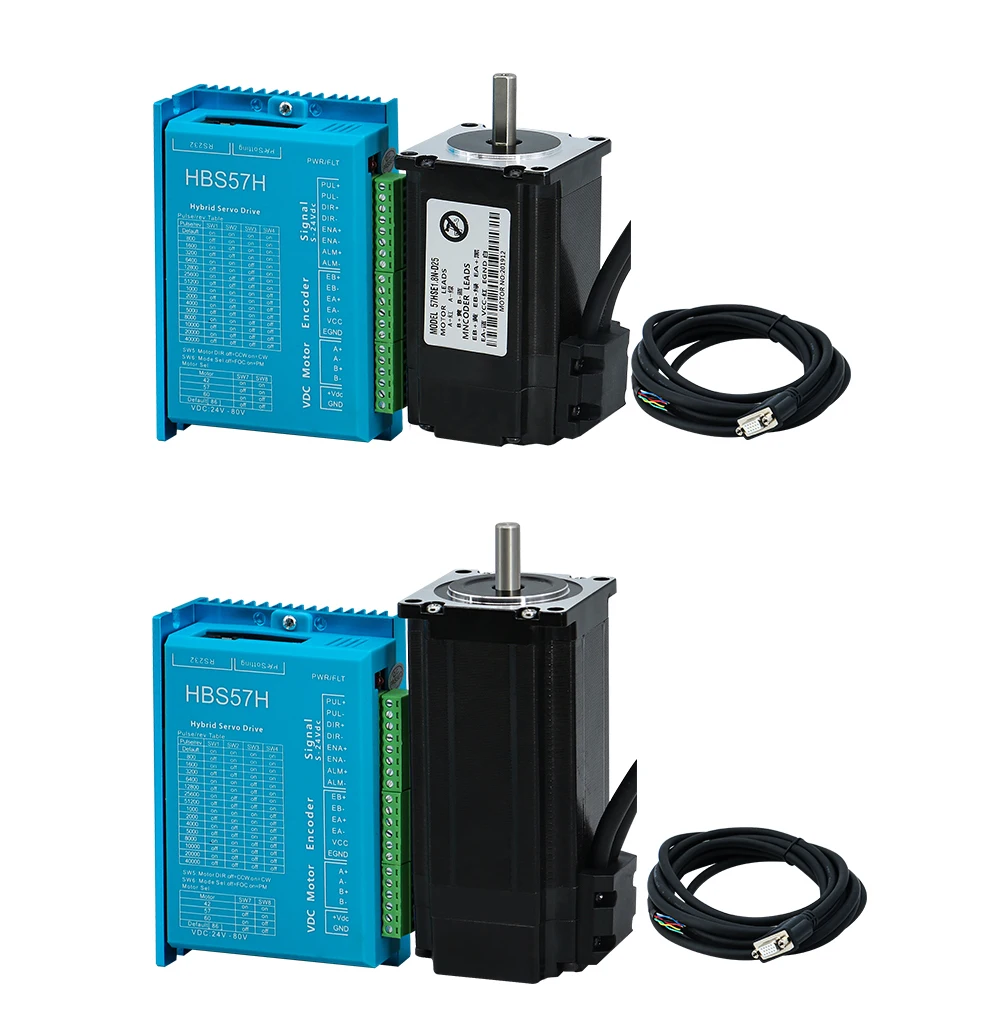

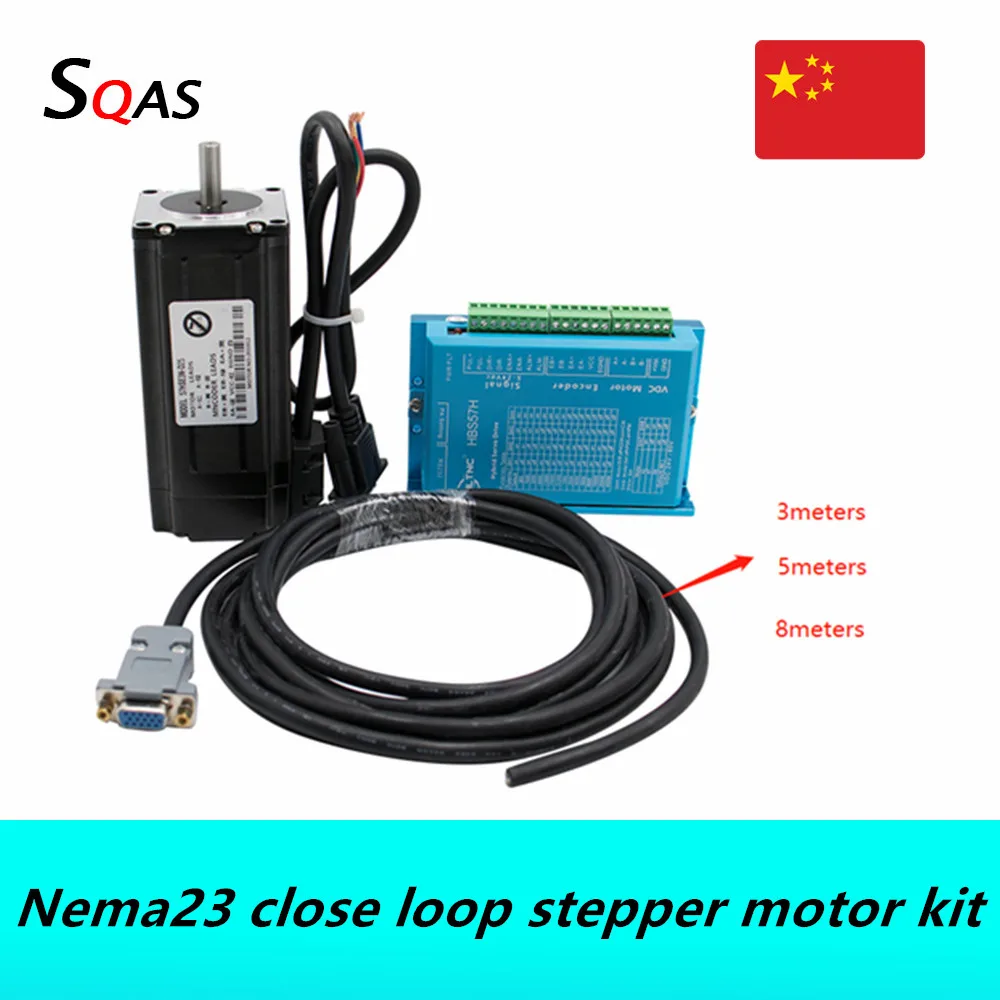

Вариант 1:
1 и Nema23 2N 57 мотор с замкнутым контуром
1 и HBS57H драйвер
Линия кодирования 1 и 3 метра

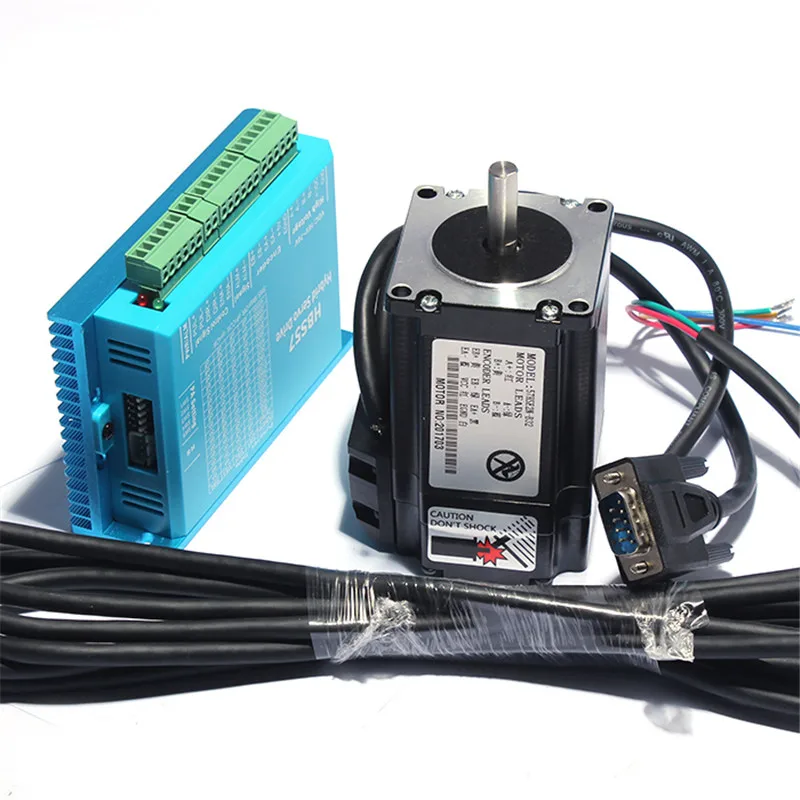

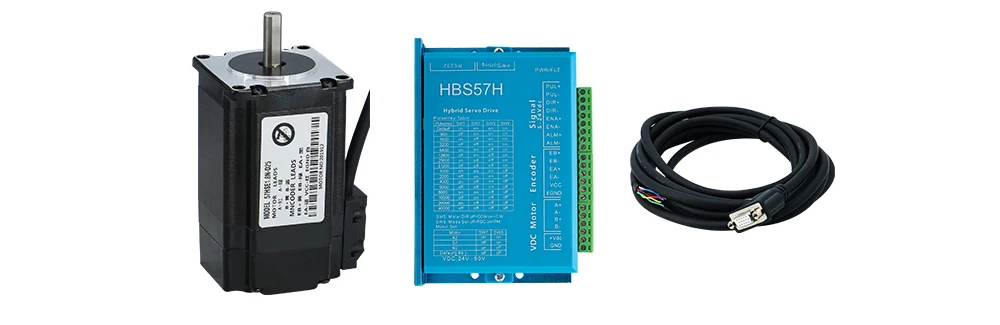

Вариант 1:
1 и Nema23 3N 57 мотор с замкнутым контуром
1 и HBS57H драйвер

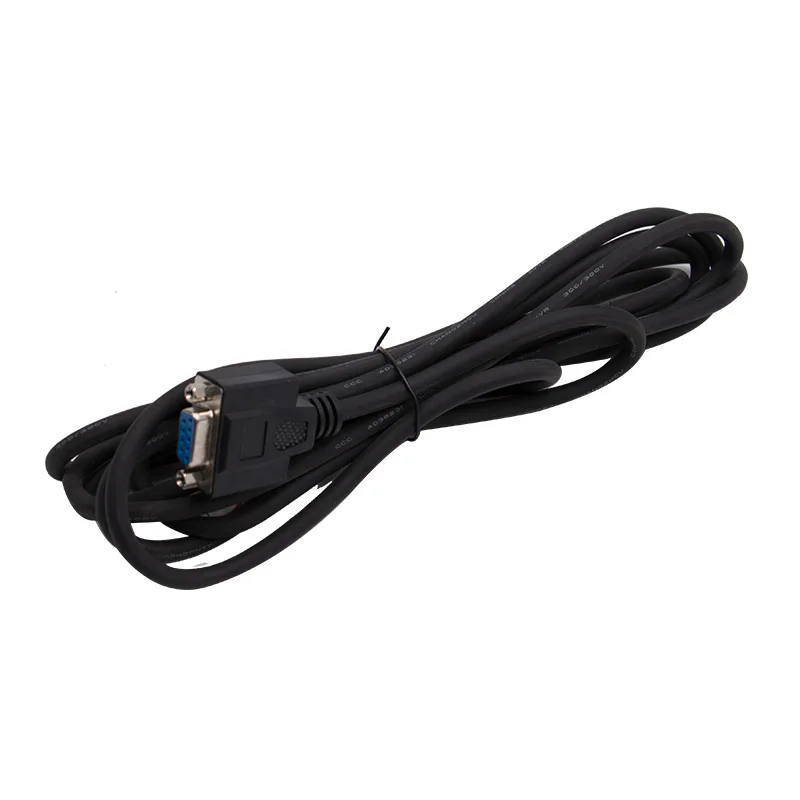

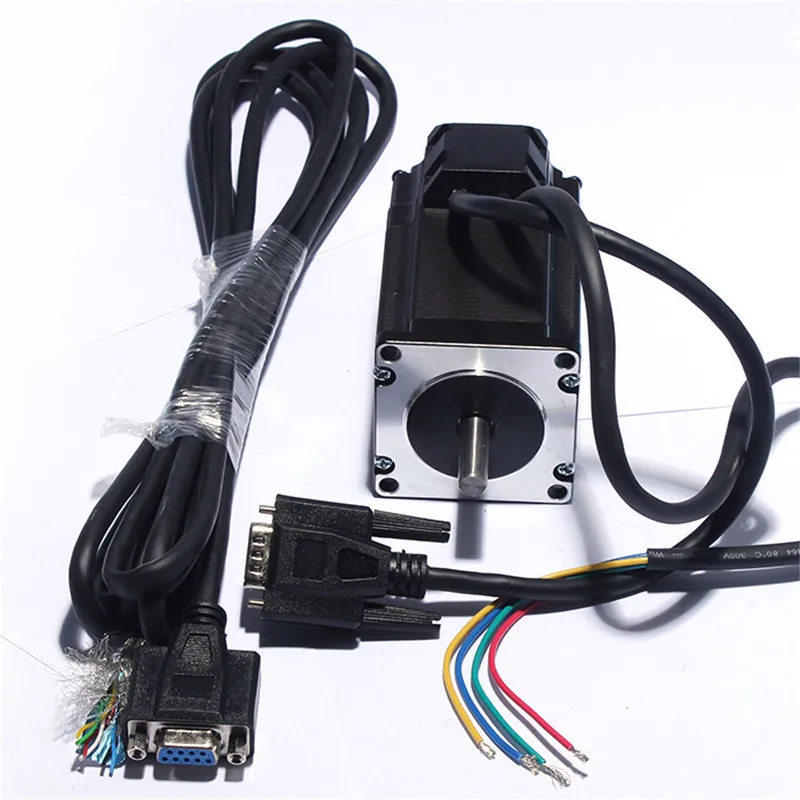

Линия кодирования 1 и 3 метра
1. Высококачественные чипы и конденсаторные модули
2. Используйте экранированная витая пара проводов
3. Низкая температура и низкий уровень шума
Ток: 3A
Скорость: 0-1000 об/мин
Крутящий момент: 2N
Диаметр вала: 8 мм
Сопротивление температуры двигателя: ≤ 85 ℃

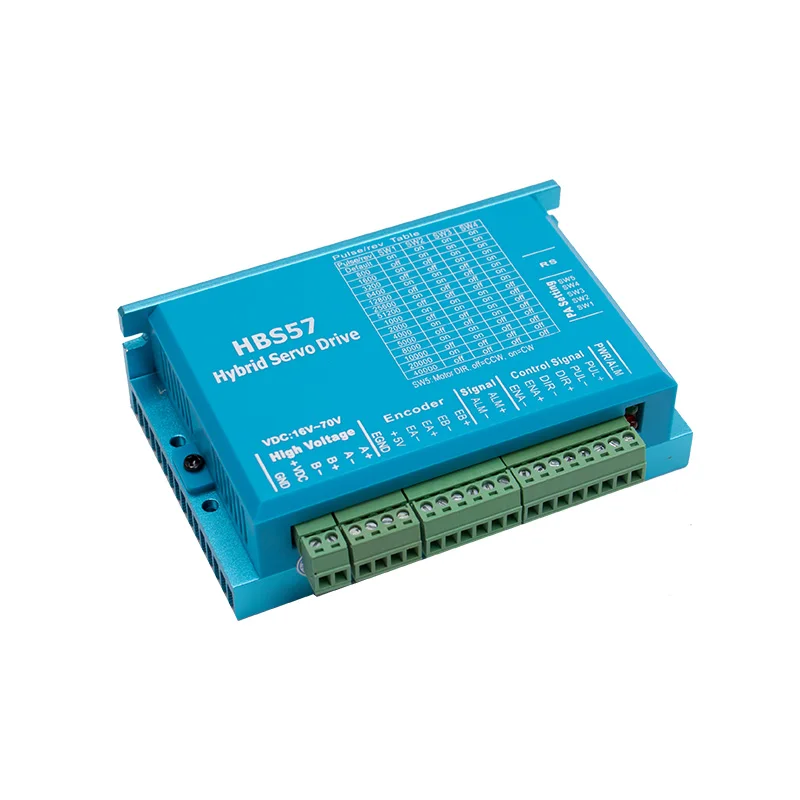

Модель: HBS57
Секция привода
Входное напряжение
DC20-50V, типичная польза 36V или 48V
Контрольный входной ток сигнала
7,0-16 мА
Частота импульса шага
1-200K
Диапазон скорости
Шаговый двигатель в нашем магазине может достигать 1500 об/мин без нагрузки.
Рекомендуется использовать хост-компьютер для регулировки скорости при 0-600 об/мин во время использования.
Настройки разделения
16 передач не являются обязательными, до 40000 подразделения. Настройка погружения
Размеры/вес
118,5*85*35 мм, 190 г

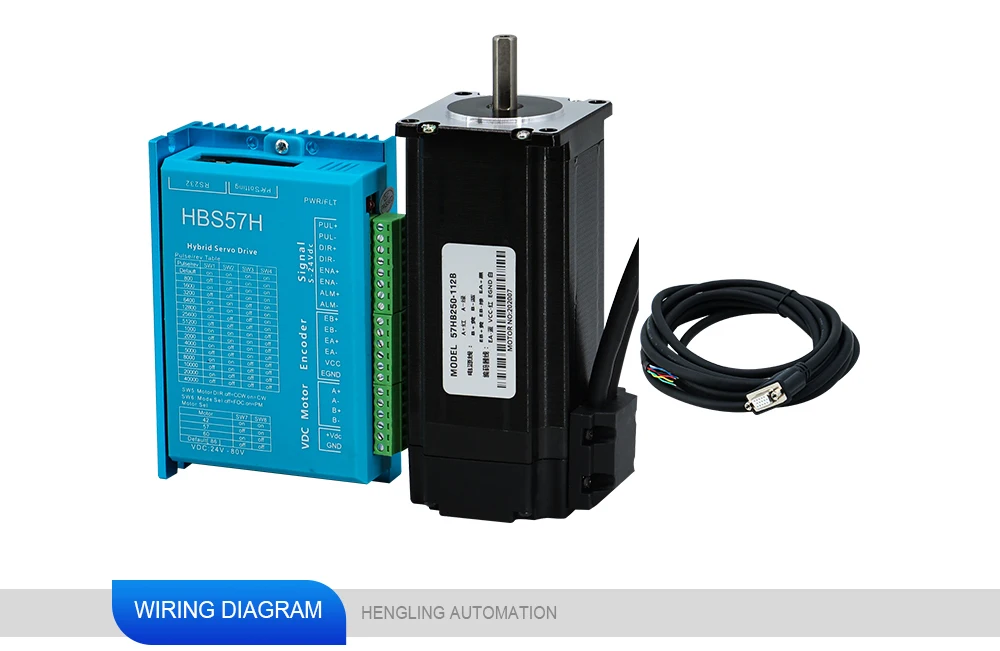

Проводка
Тип проводки, драйвер поставляется с клеммами, рекомендуется использовать свободные провода для подключения

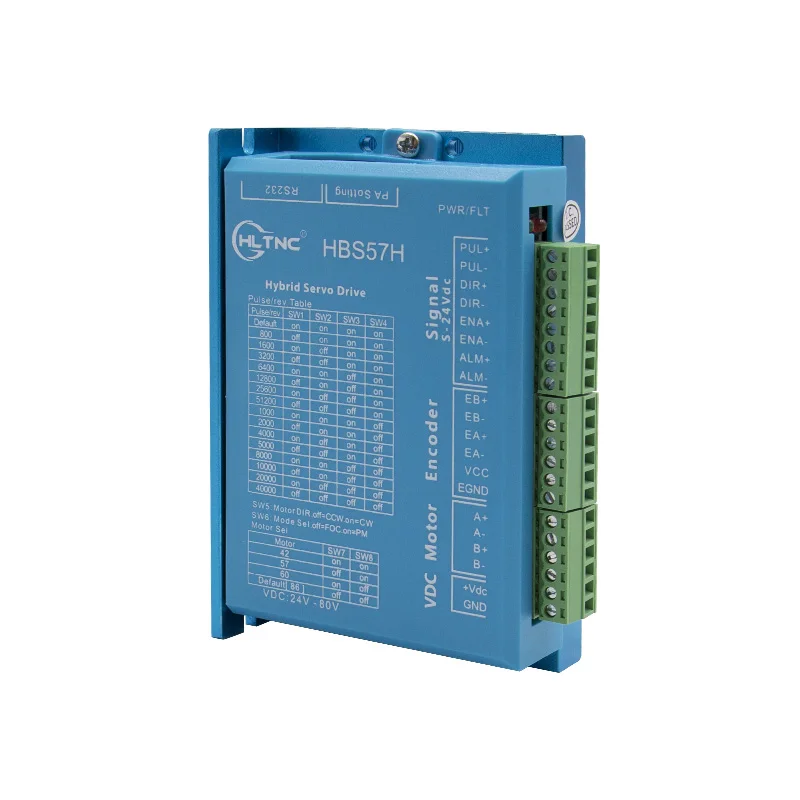

Название
Инструкция
Пул +
Импульсный Входной сигнал: действительный край импульса настраивается, и по умолчанию импульсный восходящий край действителен; Для надежного ответа на импульсный сигнал, ширина импульса должна быть больше МКС. 5 ~ 24VDC уровень совместим. В режиме двойного импульса: CW
PUL-
DIR +
Входной сигнал направления: сигнал высокого/низкого уровня, для обеспечения надежной коммутации двигателя, сигнал направления должен быть установлен не менее 5 МКС до импульсного сигнала. 5 ~ 24VDC уровень совместим. В режиме двойного импульса: CCW
DIR-
Эна +
Включите контрольный сигнал, этот входной сигнал используется для включения или отключения выходного сигнала драйвера. Когда Эна подключена к низкому уровню (или включена внутренняя оптопара), драйвер отключает ток каждой фазы двигателя, так что двигатель находится в свободном состоянии и не реагирует на импульсы входного сигнала. Когда эта функция не нужна, терминал включения сигнала может оставаться плавающим. 5 ~ 24VDC уровень совместим.
Эна-
Пенд +
Выход сигнала в положении, в виде открытого коллектора, необходимо использовать подтягивание резисторы 5V/12V/24V и 0,5 K \ 1K/2K резисторы соответственно (этот сигнал может быть продлен, после того, как крышка приводного механизма открыт, есть резервные розетки)
Пенд-
ALM +
Ошибка выходного сигнала, в виде открытый коллектор, необходимо использовать подтягивание резисторы 5V/12V/24V и 0,5 K \ 1K/2K резисторов, соответственно, логика выхода неисправности может быть установлена по ПК
ALM-
