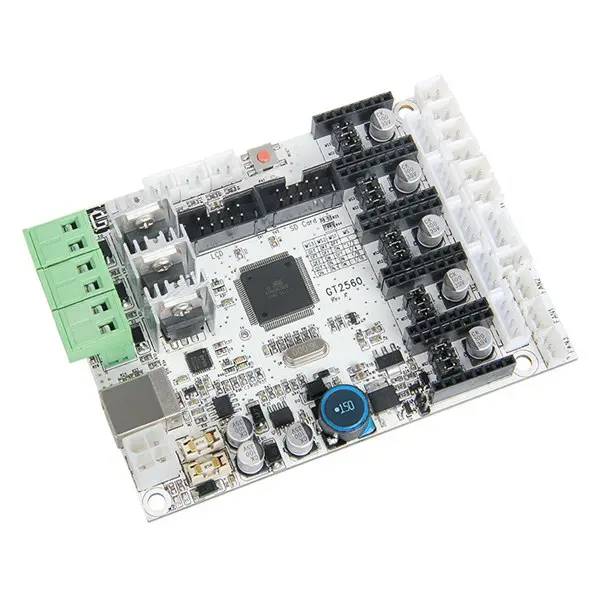

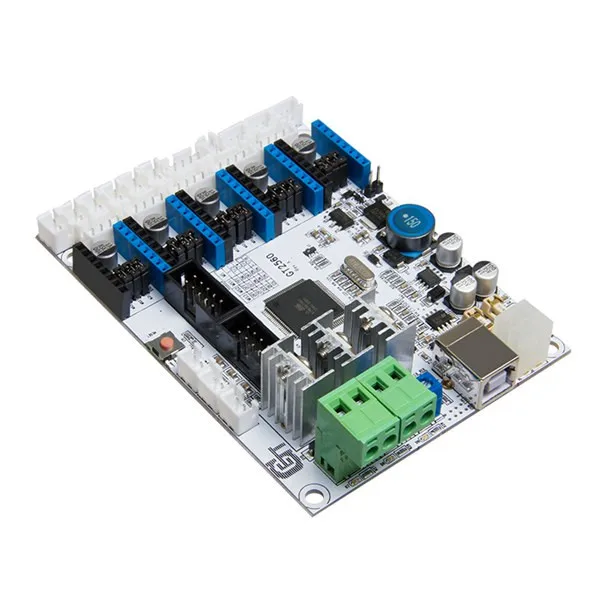

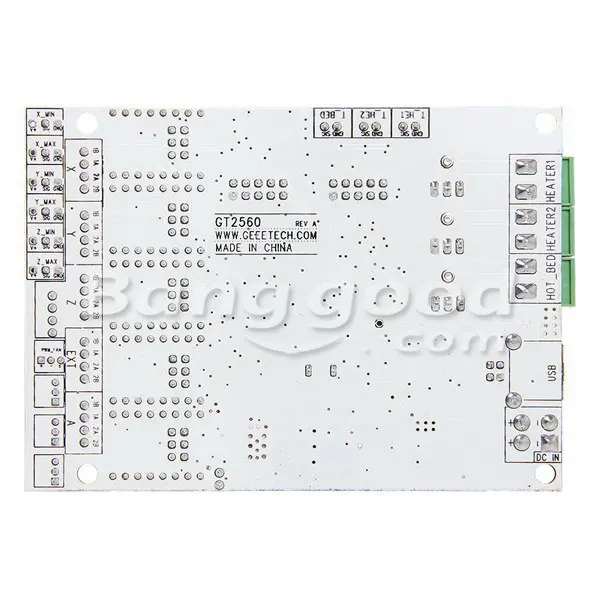

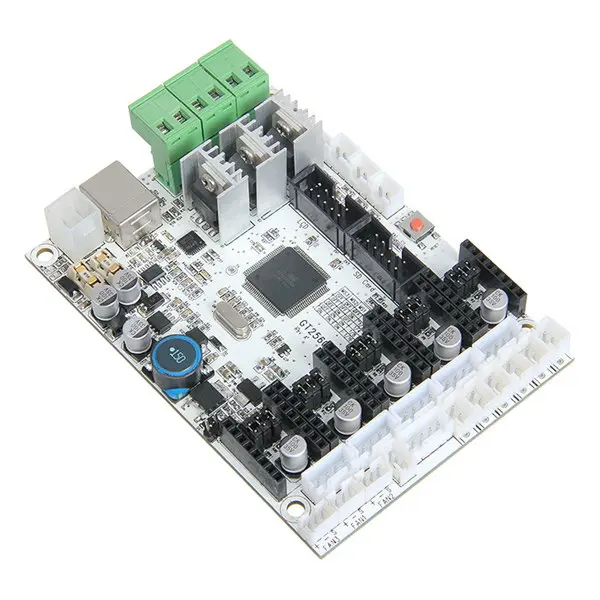

Материнская плата 3D принтера GT2560 + DRV8825 Драйвер + LCD2004 комплект
Введение: GT2560-это компактная плата, которая интегрирована с мощной функцией Arduino-Mega2560 + Ultimaker. GT2560 может не только занять полное место для ArduinoMega2560 + Ultimaker по отношению как программного обеспечения, так и оборудования, но и имеет более высокие характеристики: обтекаемые интерфейсы эффективно избегают ненужных проблем, хорошо регулируемое уплотнение компонентов сильно интегрировано экономит больше места и легче монтируется на большинстве применений. 5 шаговых двигателей, заменяемые модули вождения, мощный процессор ATmega2560 с памятью 256k, рабочая частота 16 МГц, высокопроизводительный USB последовательный преобразователь FT232RQ, все это делает GT2560 идеальным вариантом для платы управления 3D принтером. Более того, GT2560 может работать более 12 В и выводить 90 Вт на MOSFET, что обеспечивает более высокий крутящий момент и более высокую скорость вращения. Особенности: 1. Интегрированный с мощной функцией Arduino-Mega2560 + Ultimaker и комплектом Mega2560 + ramps 1,4, GT2560 может не только полностью разместить их в отношении как программного обеспечения, так и оборудования, но также имеет компактный размер, более удобное соединение и более стабильное. 2. Принять ATmega2560 в качестве основного чипа управления, в сочетании с высокопроизводительным USB последовательным преобразователем FT232RQ. 3. Блок питания: Рабочее напряжение составляет 12-24 В, конструкция с двойным источником питания питает тепло и логическую деталь отдельно. Ток 12А для тепловой кровати и 5А для других частей. Вентилятор охлаждения может поддерживать 12 В 4. Основная цепь принимает SMD предохранитель, диод, добавленный к порту питания, может обеспечить обратную защиту всей цепи, кроме того, 5 в USB порт, защищенный от 500 мА Восстановленный предохранитель. 5. Три 12 В выхода вентилятора и один ШИМ-выход для светодиодный или другого осветительного оборудования. 6. Три 55Amp MOSFET (светодиодный индикатор, фактический выход ограничен печатной платой и соединителем), все 3 MOSFET оснащены теплоотводом для обеспечения достаточного рассеивания тепла и стабильной работы. 7. Поддержка 5 шаговых драйверов A4988 (3 для оси X/Y/Z и 2 для экструдеров); Разделение шагового двигателя может быть настроено переключателем циферблата, устраняя колпачки перемычки, проще в эксплуатации. 8. Три датчика температуры (рекомендуется термистор 100k) 9. Расширенный ЖК-дисплей и интерфейс sd-карты поддерживают как ЖК 2004, так и ЖК-12864, с помощью которых вы можете печатать без вашего ПК. 10. Прошивка является распространенным Marlin, который известен своей стабильностью, удобством использования и высокой производительностью.

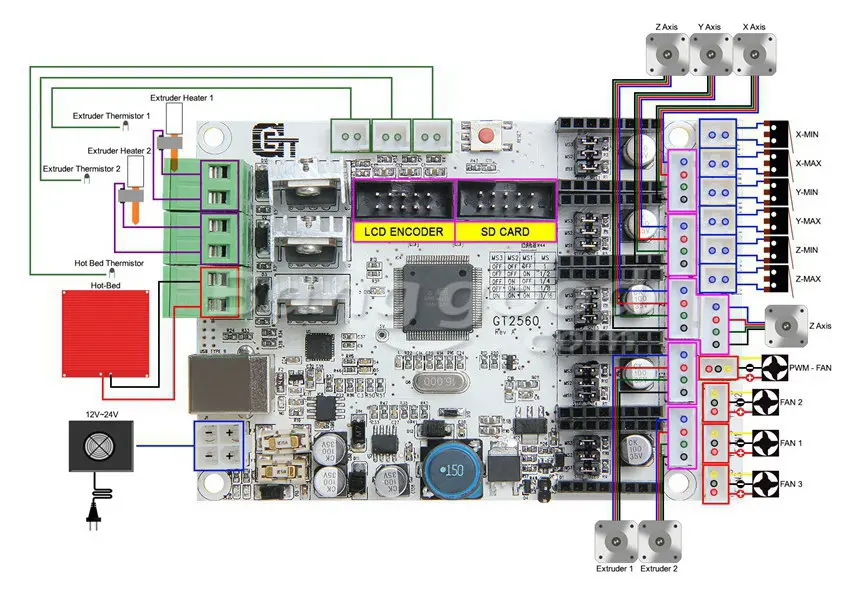

Характеристики контактных разъемов: Двигатель: XH (2,54 мм-4pin) Вентилятор: PH (2,00 мм-3 контакта) Эндстоп и термистор: XH (2,54 мм-2 контакта) Аппаратные ресурсы: 12В 12А и 12В 5А источник питания Один порт питания для тепловой кровати и 2 для экструдера Пять шаговый двигатель вход, (3 для X / Y / Z-Оси и 2 для экструдеров) Расширенный интерфейс ЖК-и sd-карт Шесть торцевых входов (X-MIN, Y-MIN, Z-MIN, X-MAX, Y-MAX, Z-MAX) Три входа для термистора (TEMP1, TEMP2 и TEMP3) Три входа для вентилятора охлаждения 12 В Один выход ШИМ Размеры: 107,3x78,7x22 мм Вес: 80 г Ресурсы программного обеспечения: Среда компилирования: Arduino-IDE Прошивка: Marlin Программное обеспечение хоста: printrun, Repetier-Host Руководство пользователя GT2560: Нажмите, чтобы открыть

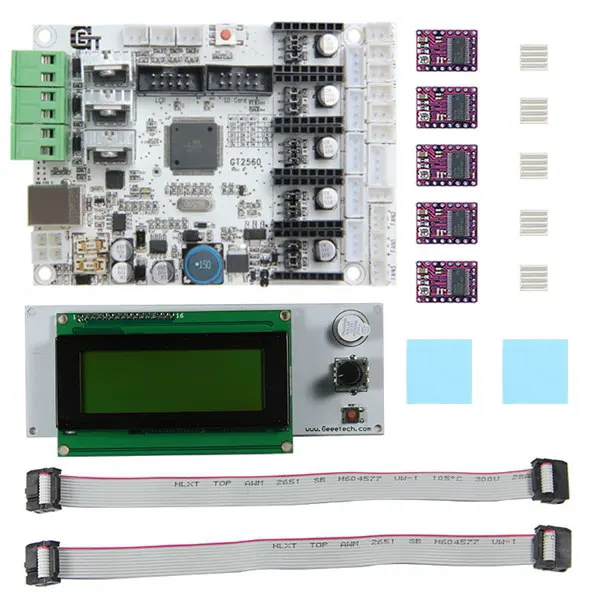

Посылка включает в себя: 1 x GT2560 плата 5 x DRV8825 Драйвер шагового двигателя 5 x теплоотвод 2 х наклейки 1 x плата управления LCD2004 2 x кабель платы управления 1 х USB кабель
