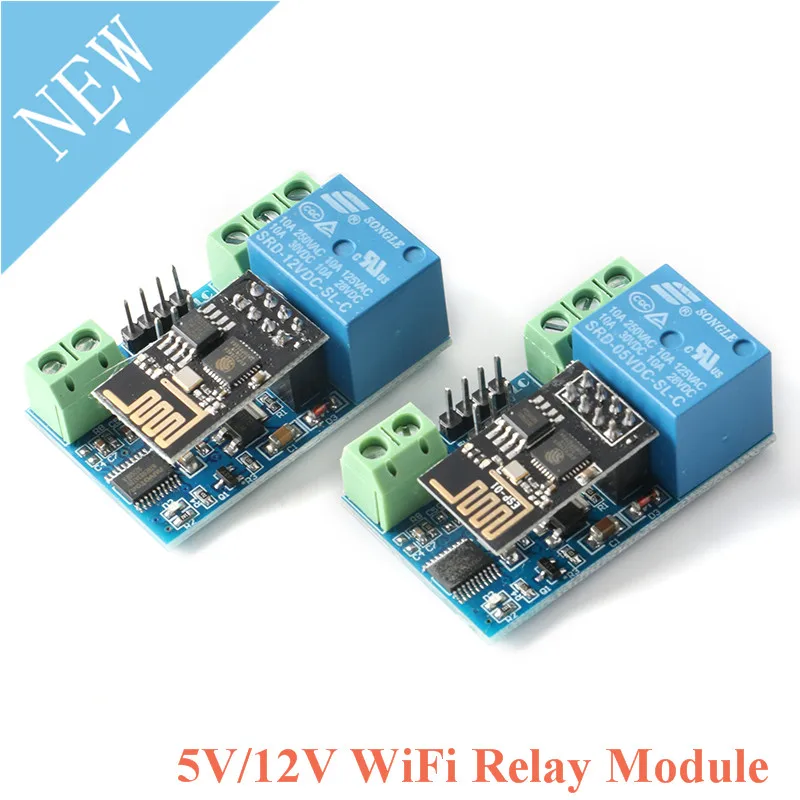

ESP8266 ESP-01 5 в 12 в 1 способ WiFi реле канала модуль вещи IOT умный дом пульт дистанционного управления ESP01 WIFI беспроводной модуль телефона ПРИЛОЖЕНИЕ
Введение продукта:

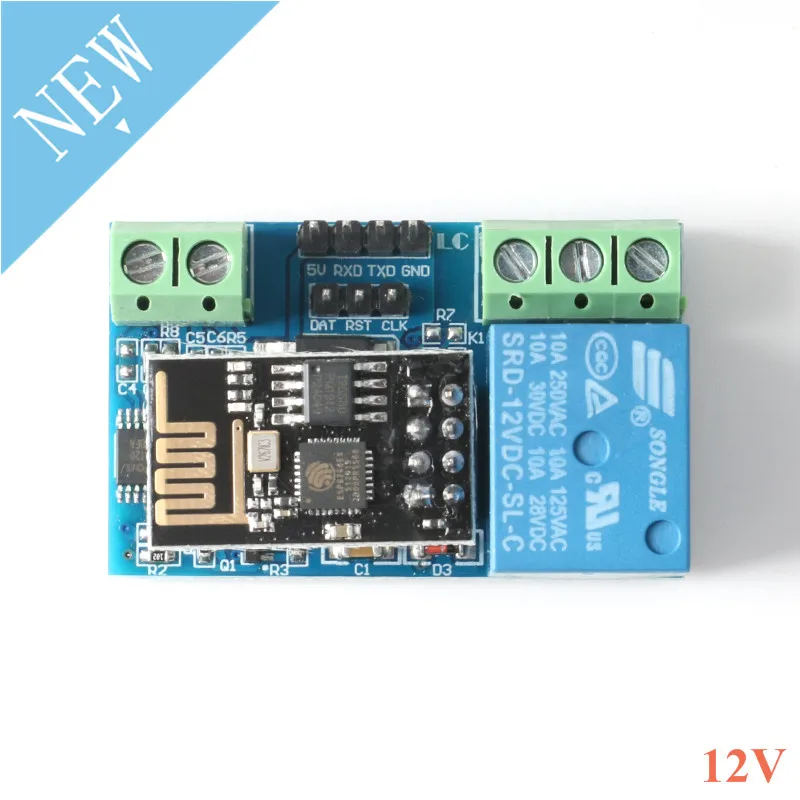

Модуль реле Wi-Fi оснащен модулем ESP8266 WiFi и микроконтроллером, который может отправлять серийные команды в модуль через приложение «мобильный телефон» для осуществления беспроводного управления реле в локальной сети.
Параметры продукта:

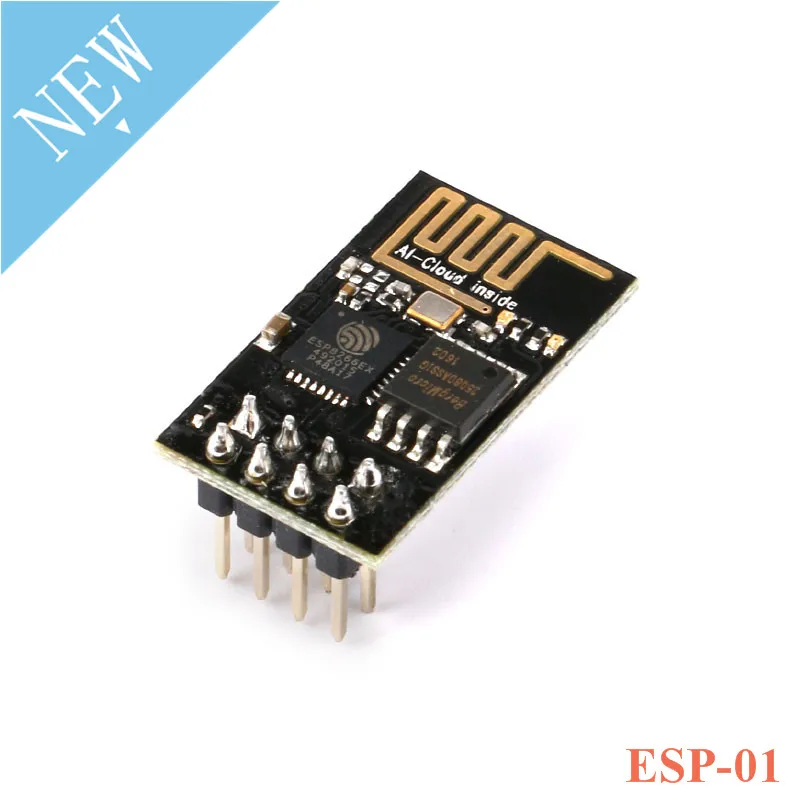

Бортовой модуль: Бортовой ESP8266 WIFI модуль, можно подключить 5 клиентов одновременно в режиме AP
Режим работы модуля:
(1) мобильный телефон установлен непосредственно на модуле WIFI;
(2) мобильный телефон и WIFI модуль установлены на маршрутизаторе одновременно.
Расстояние передачи:
(1) в открытой среде, когда мобильный телефон установлен на модуле WIFI, максимальное расстояние передачи составляет 400 м;
(2) Когда модуль WiFI и мобильный телефон установлены на маршрутизаторе одновременно, расстояние передачи зависит от силы сигнала маршрутизатора;
Бортовой реле: Бортовой 5В/12В, 10A/250V AC 10A/30 реле постоянного тока, который может использовать 100000 раз непрерывно, с диодной обрез, защита короткое время отклика;
Применимые телефоны: телефоны Android, Apple не подходят

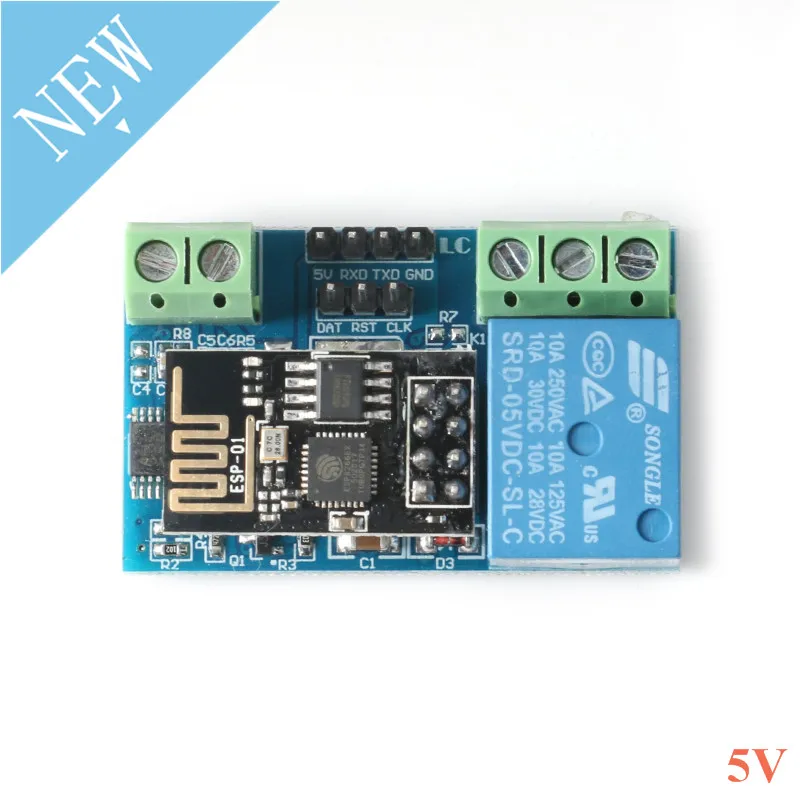

Описание интерфейса:

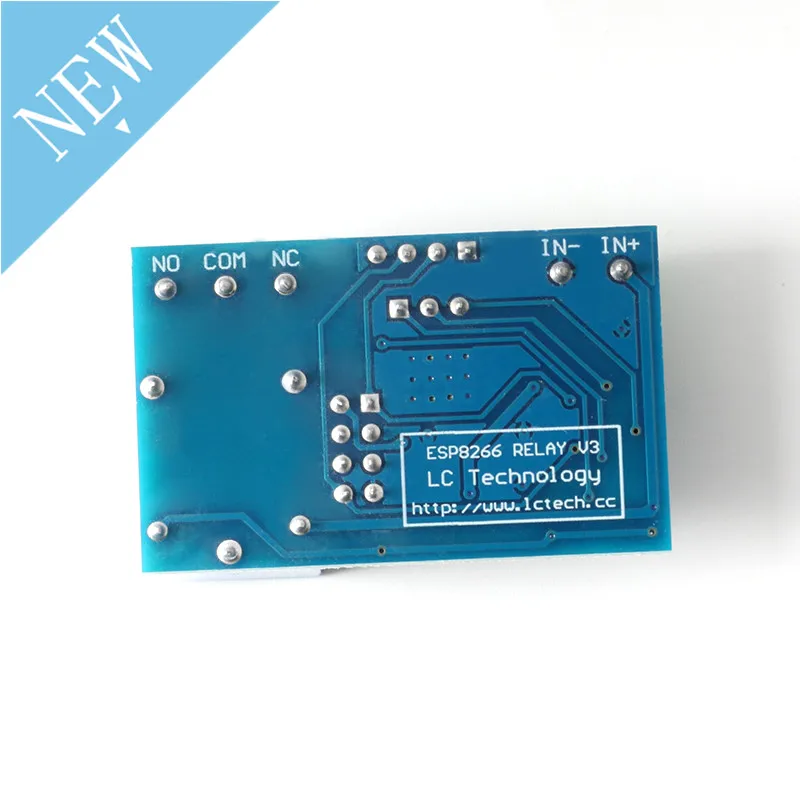

IN +, IN-: 12 В/5 В вход питания
TX, RX, GND: последовательные контакты для отладки
Инструкции по использованию:
1. Есть три режима работы для бортового ESP8266 WIFI модуля: STA (клиент), AP (точка доступа), STA + AP (клиент + точка доступа), И выберите режим работы модуля WIFI в соответствии с режимом работы модуля.

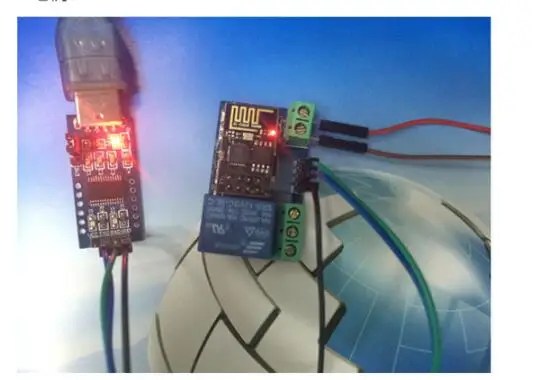

2. Модуль должен использовать программное обеспечение последовательной отладки и модуль USB TπL на компьютере для отправки команд для настройки модуля WIFI. Контакты RX, TX и GND модуля USB к TTL подключены к контактам TX, RX и GND на модуле. IN +, IN- connect к 5V11 2V источнику питания.
3. Скорость передачи данных по умолчанию модуля Wi-Fi обычно составляет 115200 или 9600, которые могут быть изменены при отправке команд, таких как: AT + ciobad = 115200. Рекомендуется использовать 115200 в ситуации, но 9600 требуется при использовании мобильный телефон для управления реле. Поскольку скорость передачи данных MCU (STC15F 104W) на борту модуля составляет 9600.

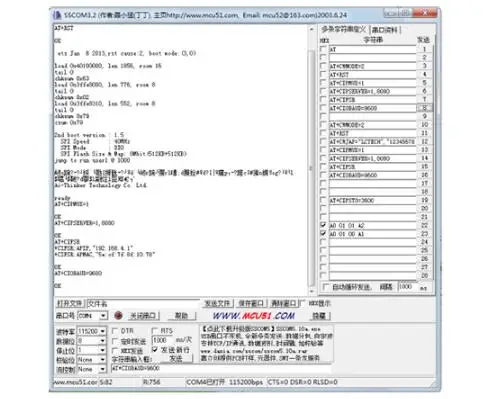

Режим работы-(мобильный телефон непосредственно установлен на модуле Wi-Fi), Откройте программное обеспечение последовательной отладки на компьютере и отправьте команды для настройки модуля Wi-Fi в следующем порядке:
1, AT + CWMODE = 2, выберите режим AP;
2, AT + RST, сброс;
3, AT + CIPMUX = 1, откройте Несколько соединений;
4, AT-CIPSERVER = 1 ,8080, запуск службы TCR, установка номера порта;
5, AT + CIFSR, проверьте ip-адрес в режиме AP, например: APIP, "192.168.4.1;
6. AT + ciobad = 9600. Установите скорость передачи данных до 9600.
Примечание: При установке скорости передачи данных, пожалуйста, отправьте по + UART_CUR = 9600,8,1,0,0, чтобы быть эффективным, отправьте
При + ciobad = 9600 будет возвращена ошибка

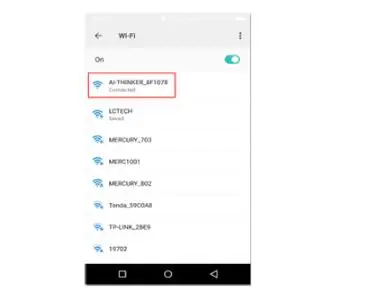

7. Используйте ваш телефон Android для подключения к точке доступа (AP) сигнала от модуля Wi-Fi

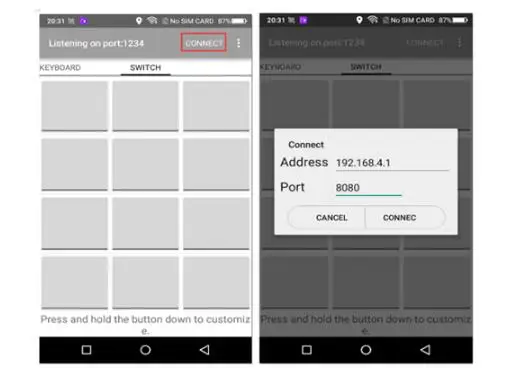

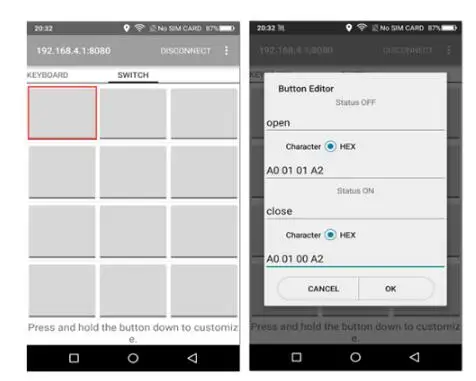

8. Установите приложение EasyTCP_20 на телефон Android, нажмите кнопку «подключить», чтобы ввести ip-адрес и номер порта

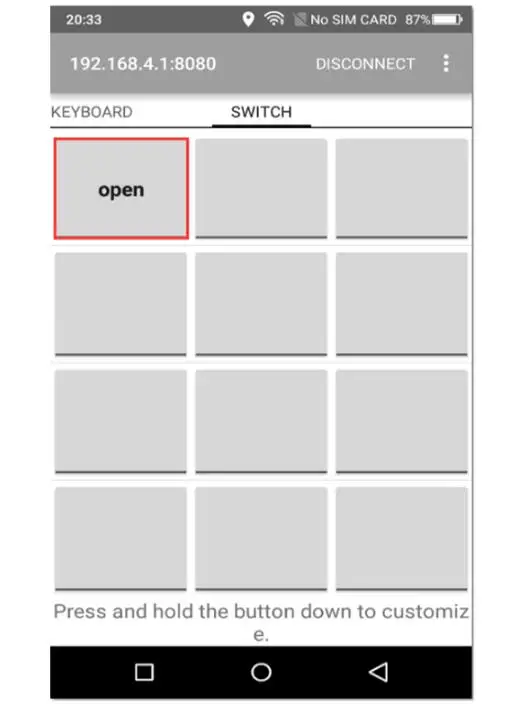

9. Длительное нажатие функционального блока в интерфейсе приложения, введите содержимое и имя инструкции (A00101A2 включает реле, A00100A1 выключает реле, формат инструкции шестигранный (шестигранный)
10. Нажмите функциональную коробку, чтобы отправить серийные команды для управления реле через мобильный телефон

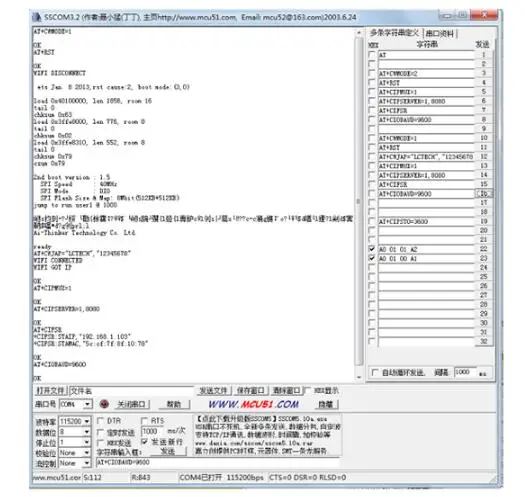

Метод работы два (мобильный телефон и модуль WIFI установлены на маршрутизаторе одновременно), Откройте программное обеспечение последовательной отладки на компьютере, И отправьте команды для настройки модуля Wi-Fi в следующем порядке:
1, AT + CWMODE = 1, выберите режим STA;
2. AT + RST, сброс;
3. AT + CWJAP =, <пароль>, подключите модуль WIFI к маршрутизатору, например: AT + CWJAP = «LCTECH», «12345678»;
4, AT + CIPMUX = 1, откройте Несколько соединений;
5. AT + cipсервер = 1,8080, откройте службу TCP, установите номер порта:
6, AT + CIFSR, проверьте ip-адрес в режиме STA, например: STAIP, "192.168.1.103";
7, AT + ciobad = 9600, установите скорость передачи данных до 9600.

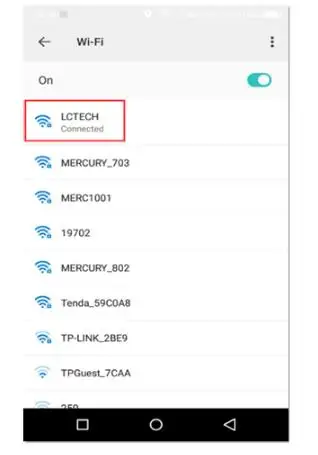

8. Подключите телефон к маршрутизатору

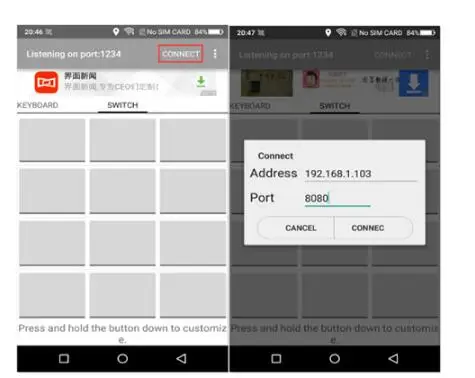

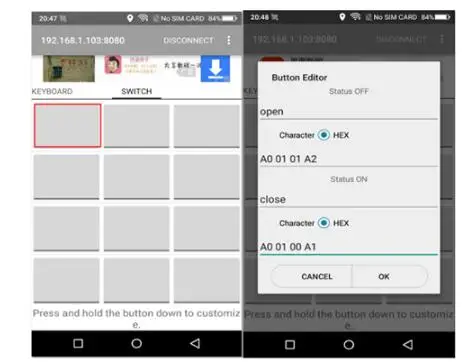

9. Установите приложение EasyTCP_20 на телефон Android, нажмите кнопку «подключить», чтобы ввести ip-адрес и номер порта
10. Длительное нажатие функционального блока в интерфейсе приложения, введите содержимое и имя инструкции (A00101A2 включает реле, A00100A1 выключает реле, формат инструкции шестигранный (шестигранный)

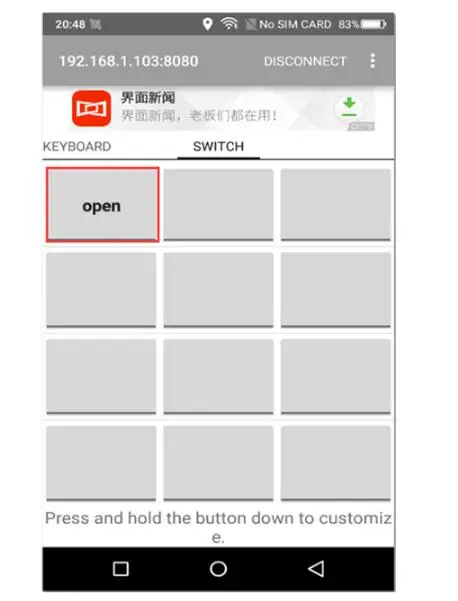

11. Нажмите на блок функций, чтобы отправить команду последовательного порта через мобильный телефон для управления реле
Примечание:
1. Если Wi-Fi модуль выключен и перезапущен, он должен повторно отправить по команде для конфигурации.
2. Модуль ESP8266 имеет механизм таймаута. Когда телефон не отправляет команду в модуль в течение определенного периода времени (по умолчанию 180S), модуль выключает телефон, который может быть изменен, отправив в + CIPSTO =
3. Если нет ответа при отправке команды AT, скорость передачи программного обеспечения последовательной отладки может быть неправильной, как правило, 115200 или 9600; Если то, что отправлено при отправке команды AT, ничего не возвращает, И он не возвращается нормально, может быть необходимо проверить «Отправить новую линию» Или после ввода команды AT нажмите кнопку «Ввод», а затем нажмите «отправить».
4. Если вы хотите напрямую использовать программное обеспечение для отладки последовательного порта на компьютере для управления реле, вы можете отключить модуль Wi-Fi на модуле и подключить RX, TX и GND контакты USB к TTL модулю к RX, TX и GND контактам на модуле, IN +, IN- connect к источнику питания 12 В, отправьте A00101A2, чтобы открыть реле в шестигранной форме (hex), A00100A1, чтобы закрыть реле.
5. Если реле не может быть закрыто или открыто нормально, возможно, вам необходимо снять резистор R4 на модуле и подключить штырь VCC USB к модулю TTL к контакту 5 в релейного модуля.
