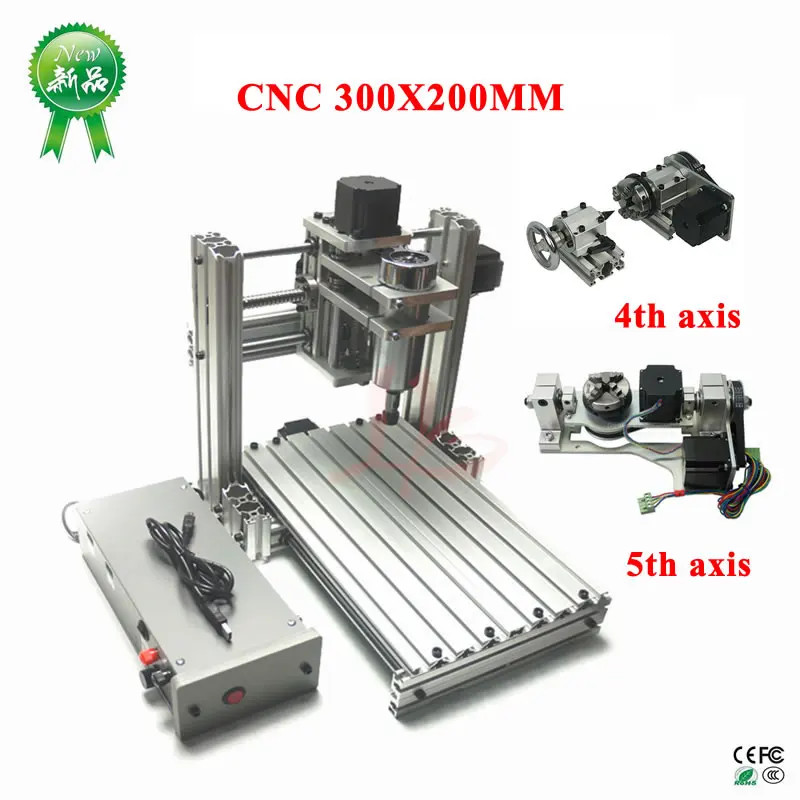

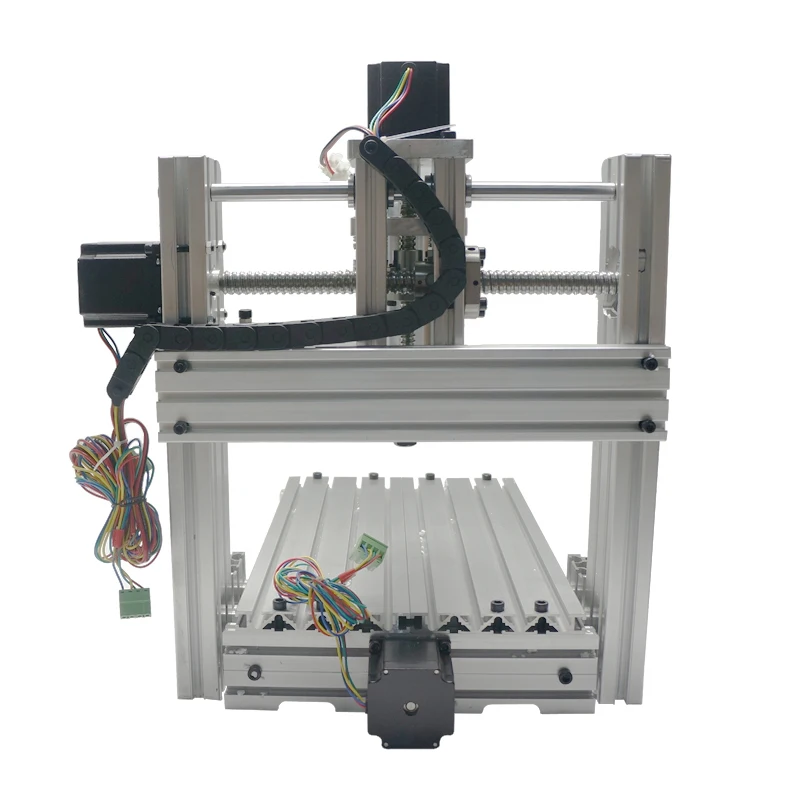

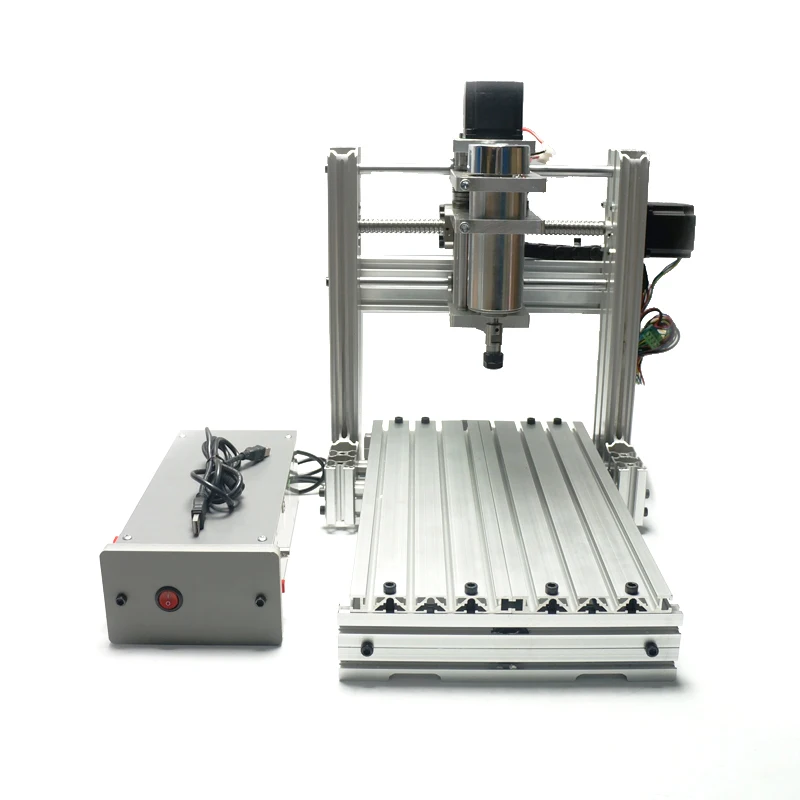

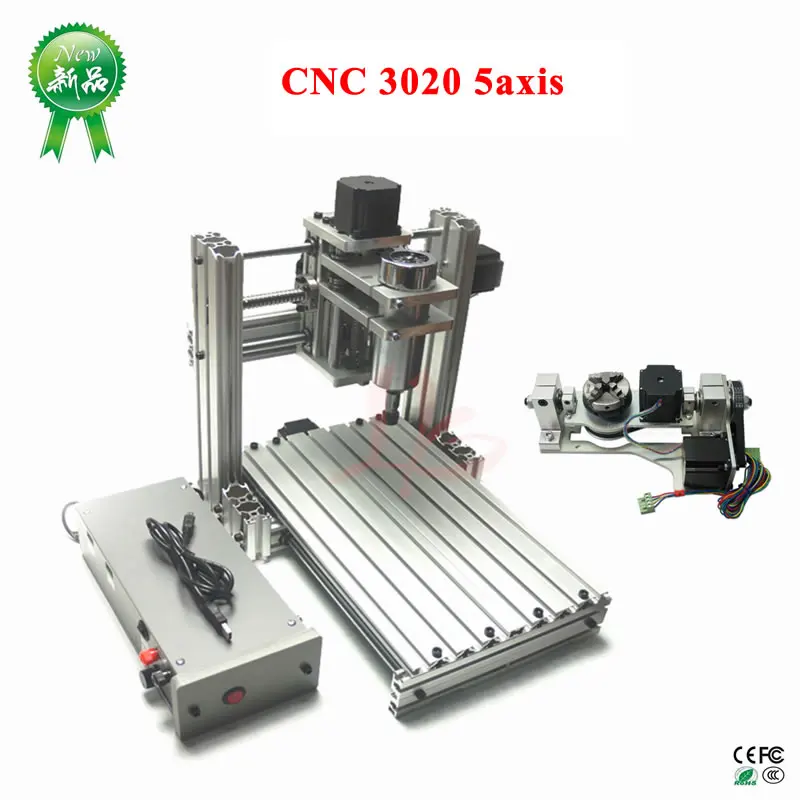

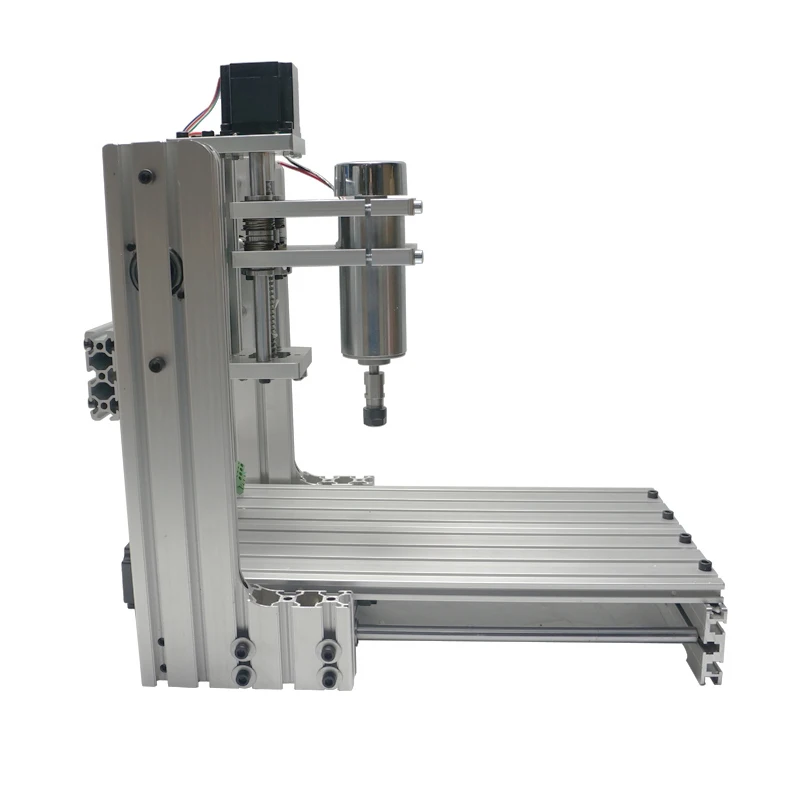

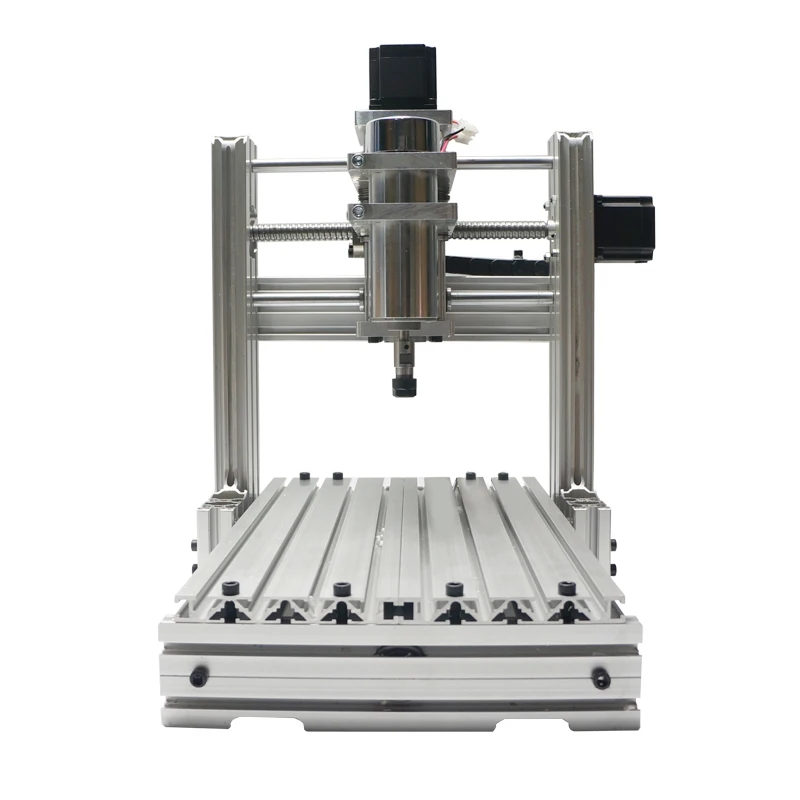

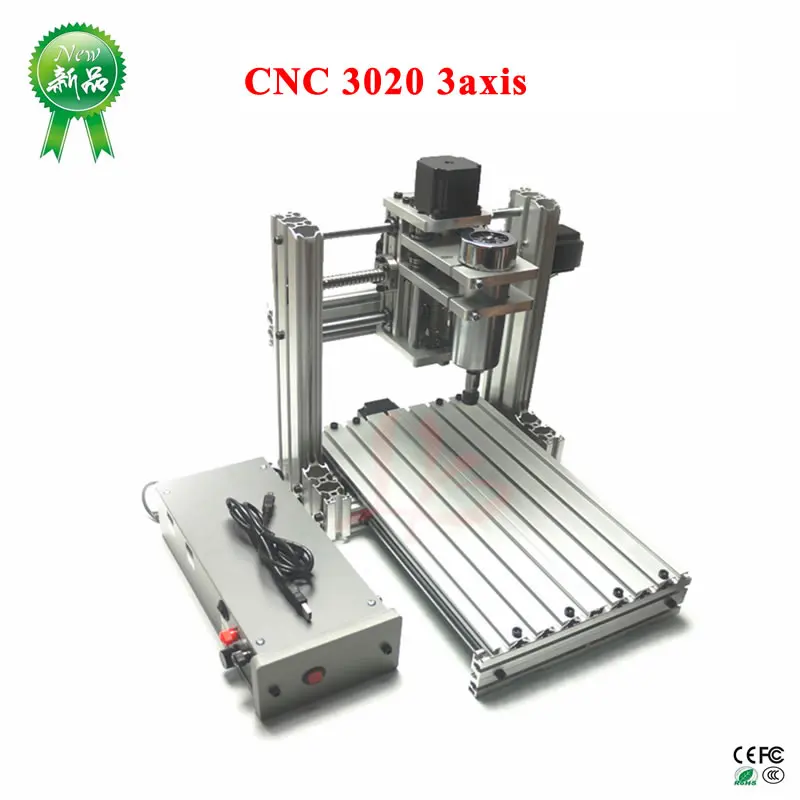

Мини-фрезерный станок с ЧПУ 3020, 5 осей, 4 оси, 400 Вт

Модель

3020 металл

Атрибут

3 оси

4 оси

5 осей

Ось

3 оси

4 оси

5 осей

Интерфейс

Usb-порт

Usb-порт

Usb-порт

Мотор шпинделя:

400 Вт

400 Вт

400 Вт

Вес

22

23

24

Макс. Рабочий ход

XYZ = 180*270*95 мм

Допустимая толщина материала

≤ 95 мм

Тип рельса

X Y 1605 шариковый винт, Z 1204 шариковый винт, 12 мм оптическая ось

Мотор шпинделя

400 ВтШпиндель постоянного тока, 0-9000р/мин

Цанговый Тип

ER11,1/8 "(3,175 мм) Цанга

Шаговый двигатель и привод

57HS56

Точность повторного позиционирования

0,02 мм

Интерфейс связи

Usb-порт

Системные требования

Win-XP / Win 7 Win 8 Win10

Программное обеспечение Co

Возможность патентования

Mach3/Emc2/Kcam, (Type3,Wentai, ArtCAM, coppercam)

Код команды

G код/.nc/.ncc/.tab/.txt

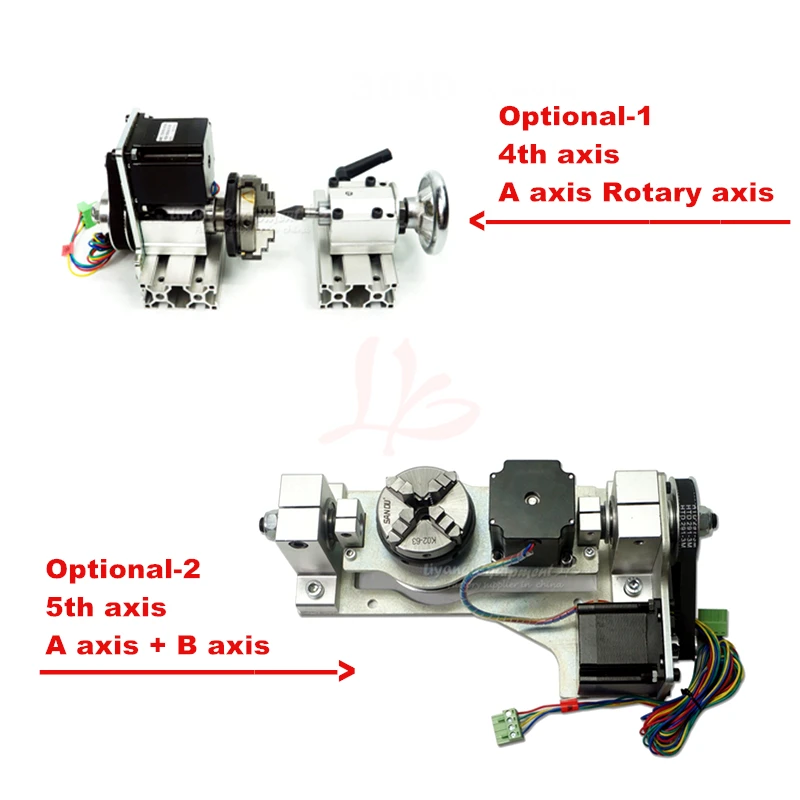

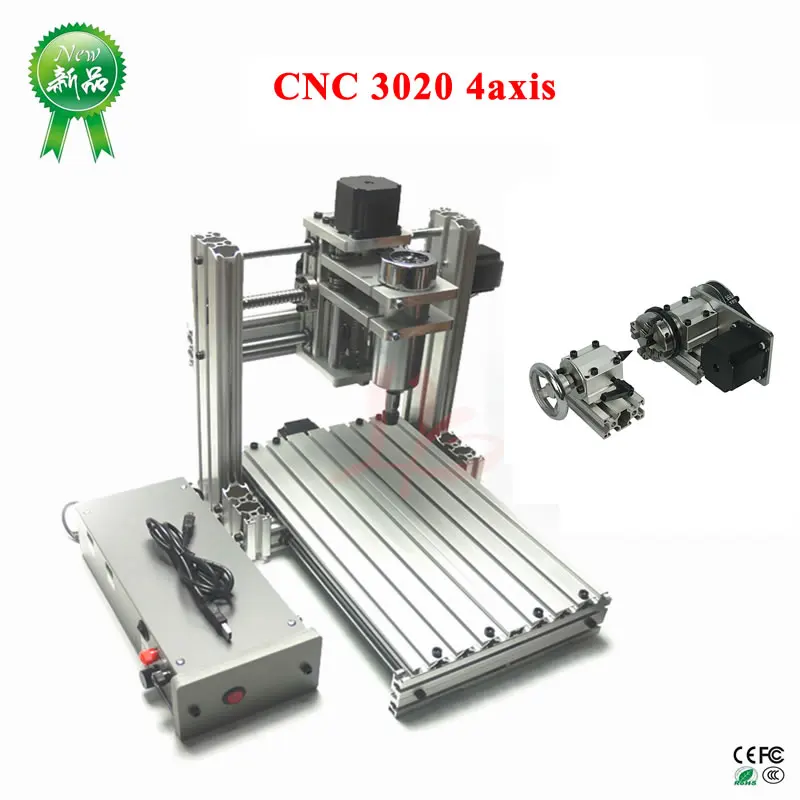

4-я ось

Описание:

Высота центра: H = 51 мм

Максимальный диаметр точения: ≤ 81 мм

Коэффициент замедления: 4:1

Шаговый двигатель: 57HS56

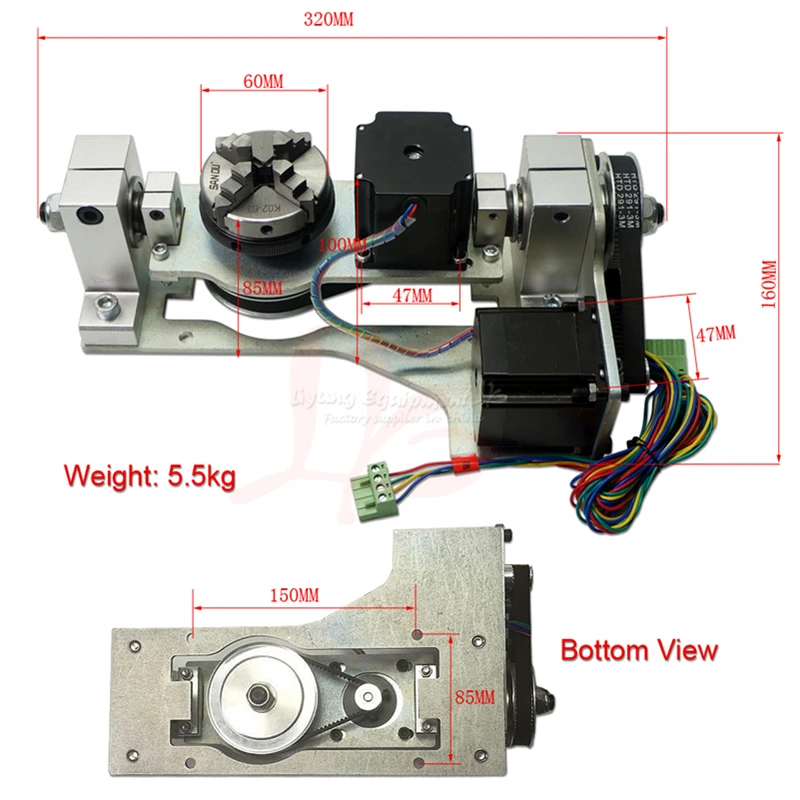

5-я ось

Описание:

Четвертое Передаточное отношение оси: 4: 1 (57 двухфазный 3A шаговый двигатель 1.2N)

Коэффициент снижения пятой оси: 5: 1 (57 двухфазный 3 А шаговый двигатель 1.2N)

Четырехкулачковый патрон 60 мм

Зажим: Положительное направление: 40 мм; В противоположном направлении: 70 мм

Высота центра Четырех Осей: 55 мм

Пятая ось выше 4-й оси 44 мм

Расстояние фиксированного отверстия: 150 мм x 85 мм
