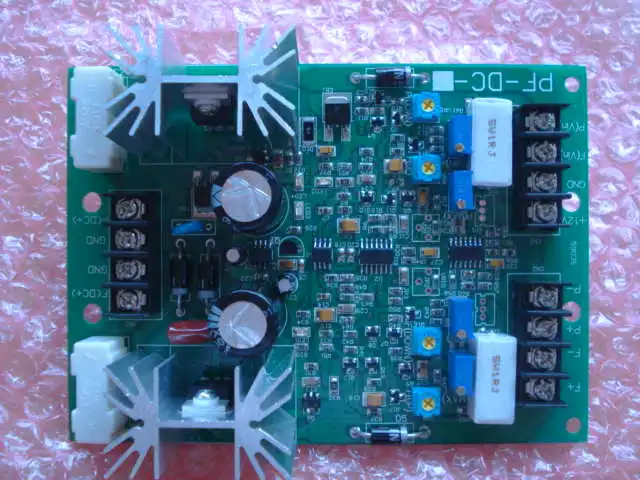

Пропорциональная Плата усилителя давления/потока (10/40 Ом) (источник питания постоянного тока)
Модель продукта: PF-DC-10 Питание: постоянный ток (DC) 24 V/48V
Максимальная Выход Мощность: 24/машинка для стрижки 48 Вт нагрузка импеданс: 10/40 Ом
Максимальный выходной ток: 1.5a скорость отклика: 0,1-5s
Входной сигнал управления: 0 ~ 10 В постоянного тока предохранитель: 2.0A/250 В
Температура окружающей среды: 0 ~ 65 ℃ температурный дрейф (макс.):0. 3ма/с
Модель кодирования: Р = Давление F = потока DC = DC 10 = 24 V/48V
Он подходит для управления всеми непосредственно управляемыми типами, а также пилотными и переливающимися пропорциональными клапанами потока давления без отзывы о электрическом положении (Efbg-**-*-125). Согласно образцу, два электромагнита в настоящее время управляются, с генератором наклона, который может соответственно регулировать время подъема и падения отдельно, а также может установить верхний предел/нижний предел тока. Функция защиты от неисправностей, все сделано по технологии SMD Patch, малый объем и сильная защита от помех.
Функция терминала: регулируемая Функция потенциометра:
P(DC +)-входной источник питания Dc24v 1.p( Max)-Максимальная регулировка давления
F(DC +)-входной источник питания Dc48v 2.p( Min)-минимальная регулировка давления
GND-входной источник питания, общая точка 3.p( вверх)-время подъема давления
P +-Электромагнитная катушка 1 4.p( вниз)-время падения наклонного давления
P -- Электромагнитная катушка 2 5.f( вверх)-время подъема наклона потока
F +-Электромагнитная катушка 1 6.f (вниз)-время отката потока
F -- Электромагнитная катушка 2 7.f (макс.)-максимальная Регулировка потока
8.f (мин)-минимальная Регулировка потока
+ 12v-вспомогательные Питание для переменной электронное сопротивление
GND-общая точка
P (VIN)-точка входного сигнала давления
F (VIN)-точка входного сигнала потока
Полное имя
Усилитель мощности для клапана регулирования давления потока
Английский перевод
Усилители мощности для клапанов контроля давления и потока
Модель
PF-DC-24
Параметр
Питание: постоянный ток (DC) 24 V/48V
Максимальная Выход Мощность: 24/48 Вт
Максимальный выходной ток: 1050ма
Ответ Скорость: 0,2-5 шт. в упаковке
Сопротивление нагрузки: 10/40 Ом(Когда нагрузка составляет 40 Ом, входное напряжение может быть только 48 В и может быть подключено только между F(DC +) и GND)
Входной сигнал управления: 0 ~ 10 В постоянного тока
Предохранитель: 3A/250V
Частота флаттера: 0-500 Гц
Температура окружающей среды: 0 ~ 65 ℃
Температурный дрейф (максимум): 0,3/C
Контроль применения
Управляйте всеми непосредственно управляемыми типами и пилотными и переливающимися пропорциональными клапанами потока давления без отзывы о электрическом положении. Он имеет генератор уклона, который может отдельно регулировать время подъема и падения, а также может установить верхний предел/нижний предел тока. Функция защиты от неисправностей источника питания. Все продукты изготовлены по технологии SMD патч, с небольшим объемом и сильным анти-помехи, хорошее качество и низкая цена.
Описание проводного терминала на английском языке
P(DC +)--Входное давление питания Dc24v
F(DC +)--Входной источник питания Dc24v или Dc48v
P = давление
GND--Общий терминал входного источника питания
F = поток
П +-давление клапан положительный
DC = постоянный ток
P -- отрицательный клапан давления
F +-положительный клапан
F -- отрицательный клапан потока
12 В-Вспомогательный источник питания для переменного электронного сопротивления
GND-контроль общей точки
П (вин)-Точка входного сигнала давления
F (вин)-Точка входного сигнала потока

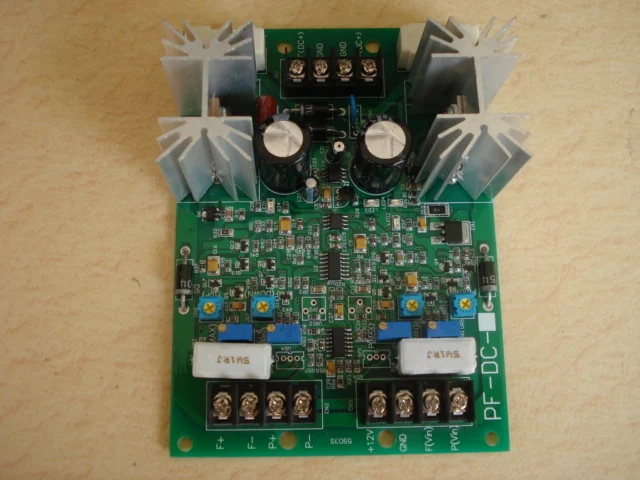

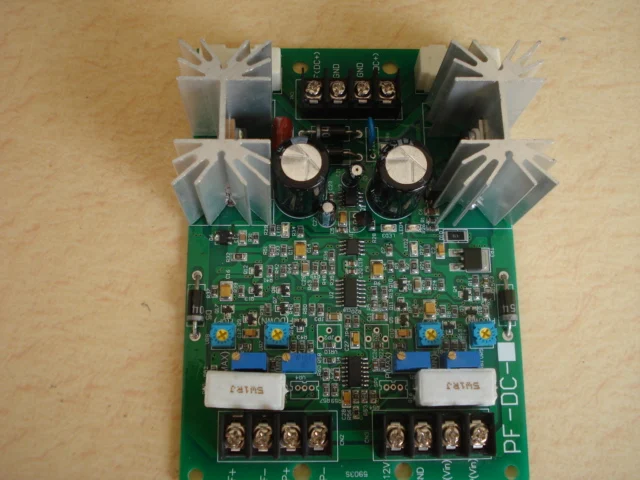

Определение потенциометра на печатной плате
P (макс)-максимальная регулировка давления
P (мин)-минимальная регулировка давления(Завод был отрегулирован, нет необходимости регулировать)
P (вверх)-время подъема наклона давления(Заводская регулировка до минимального значения)
P (вниз)-время падения при наклоне давления(Заводская регулировка до минимального значения)
F (вверх)-время подъема наклона потока(Заводская регулировка до минимального значения)
F (вниз)-время отката потока(Заводская регулировка до минимального значения)
F (макс)-максимальная Регулировка потока
F (мин)-минимальная Регулировка потока(Завод был отрегулирован, нет необходимости регулировать)
