Описание:

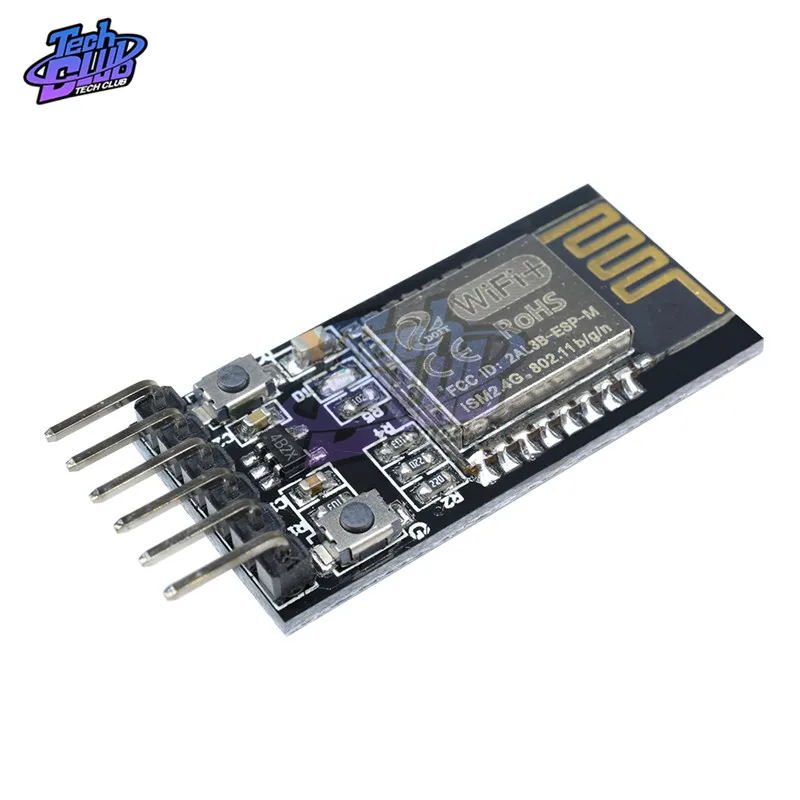

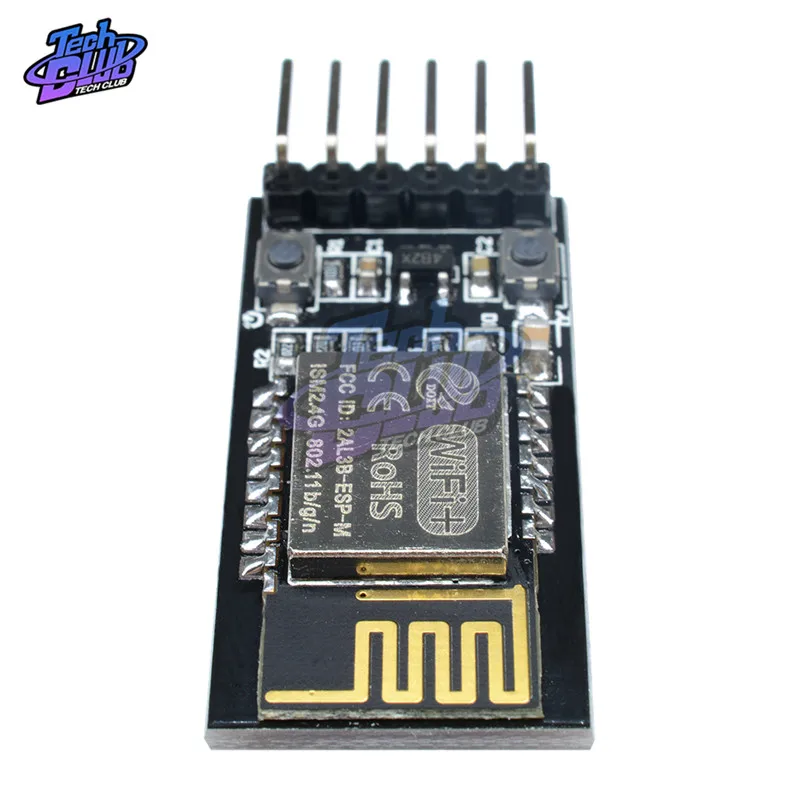

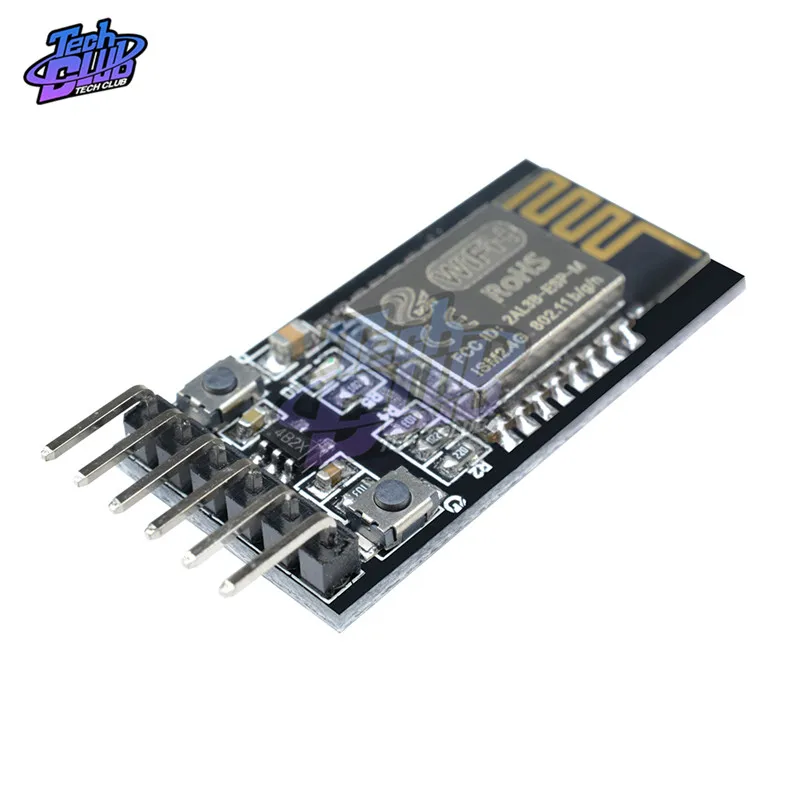

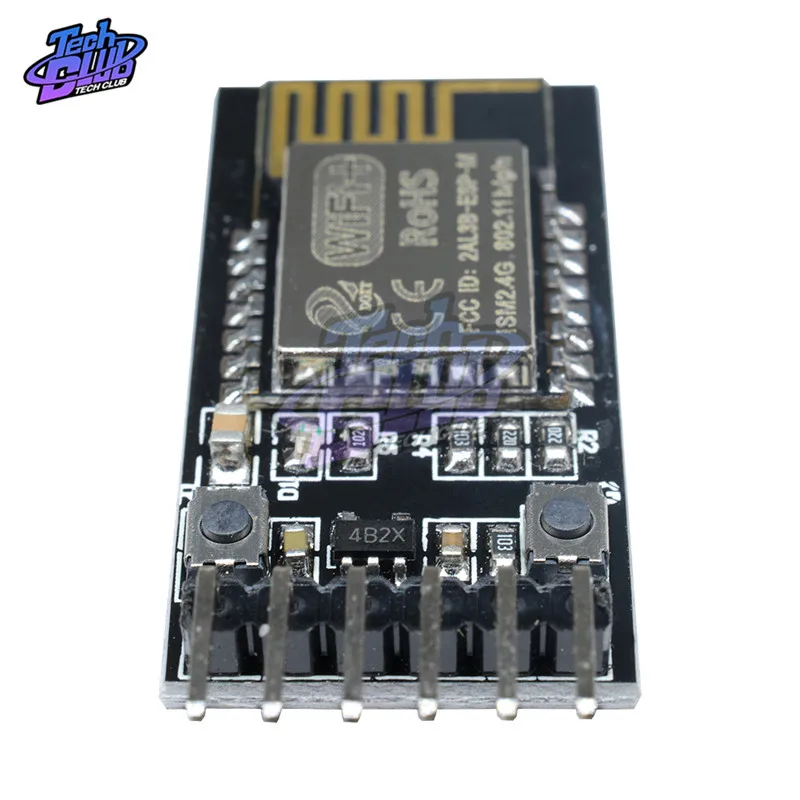

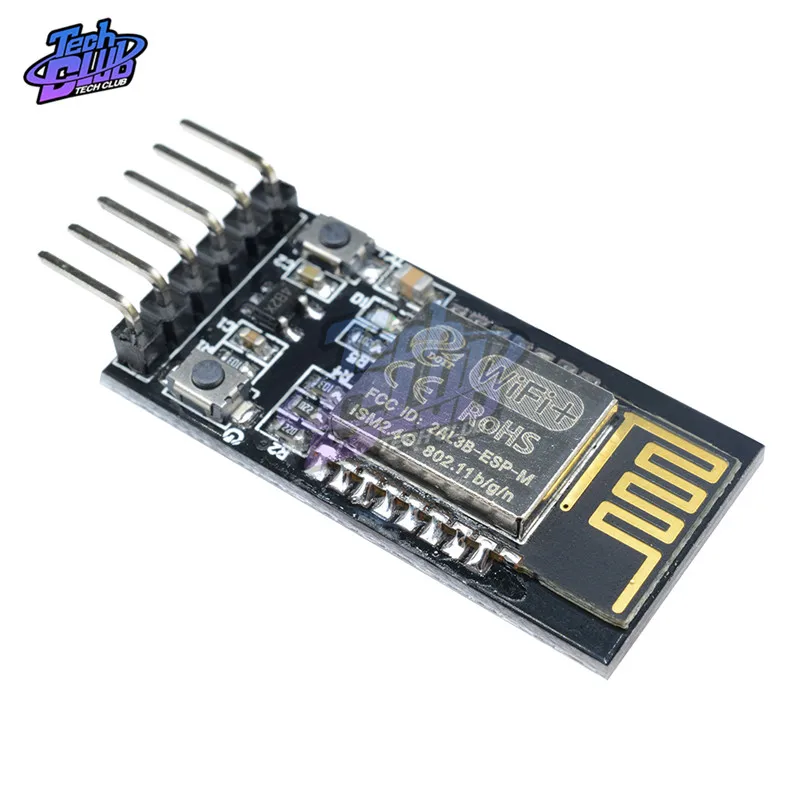

TTL-WiFi основан на ESP-M2 дизайне модуля WiFi, который извлекает TTL, EN, STATE и другие контакты. Важно то, что TTL-WiFi имеет встроенную прошивку последовательной прозрачной передачи, запрограммированную нашей компанией (SZdoit), которая обеспечивает прозрачную передачу данных в облаке в реальном времени, наряду с низким энергопотреблением и индикаторами состояния. Эта плата может заменить старый проводной серийный WiFi устройство для сбора данных и управления.
Полностью совместим с оригинальными электрическими и физическими интерфейсами для последовательного прозрачного Bluetooth;
Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильной и надежной веб-конфигурацией;
Встроенный высокопроизводительный WiFi модуль ESP-M2, размер: 34 мм 17 мм 4 мм
Рабочее напряжение: 4,5 V ~ 6,0 V, рабочее напряжение: 3,3 V (совместим с 5,0 V)
Доступные Контакты: STATE, TXD, RXD, EN
Средний ток: 80мА; 170мА при передаче данных; Но 20μA в режиме глубокого сна;
Поддержка команд serial AT
Поддержка репрограммируемого, прошивка OTA update
Бесшовная и прозрачная передача между серийным и WiFi
Встроенный веб-сервер HTTP для поддержки параметров конфигурации через веб-страницу
Поддержка автоматического повторного подключения в режиме WiFi STA и TCP клиенту
Поддержка настройки скорости передачи данных, бит данных, паритета, остановки бит и/или времени субконтракта;
Поддержка скорости передачи данных (bps): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/
230400/460800/921600/1843200/3686400
Поддержка AP enable, пользовательский SSID/пароль, пользовательский IP и продолжительность сети;
Автоматическое сканирование периферийных точек доступа Wi-Fi, поддержка включения STA, DHCP, пользовательский IP;
Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;
Поддержка разрешения DNS для удаленных адресов сервера
Поддержка проверки статуса по команде
Предоставьте IO4 для отображения состояния WiFi
Рабочая температура: -40 градусов Цельсия-125 градусов Цельсия
Применение:
Умный дом, беспроводное соединение данных и прозрачная передача, интеллектуальное управление автомобилем, беспроводной Серийный принтер, промышленное управление светодиодным освещением и т. д.
TTL-WiFi структура:

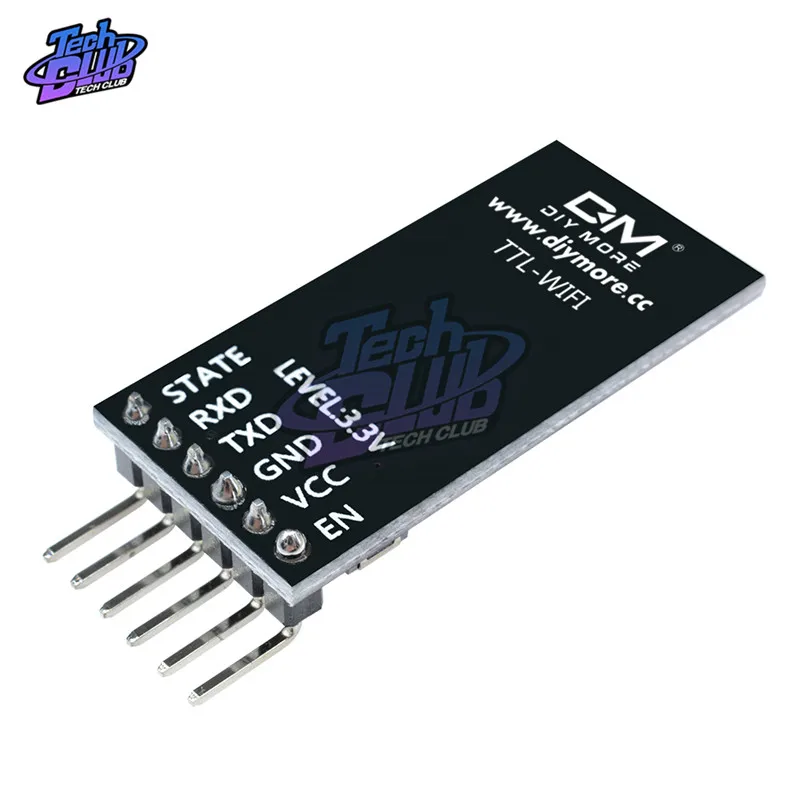

TTL-WiFi определение интерфейса:
Использование веб-конфигурации:
Этот модуль имеет встроенный HTTP сервер. Таким образом, он может настроить параметры через браузер на ПК или мобильный телефон или другое умное устройство без каких-либо других инструментов или приложений. В заводской настройке модуль работает в режиме AP, сигнал «Doit_WiFi_xxxxxx», где «xxxxxx» является последним 6 mac-адресами этого модуля. Затем вы можете подключиться к этой точке доступа Wi-Fi через ваш ПК или мобильный телефон и другие смартфоны (Поддерживаемые Android и Ios, Windows) без пароля.
345
Посылка включает в себя:
1 х беспроводной Wifi последовательный порт TTL к Wifi ESP-M2 ES8285 модуль ESP8266
