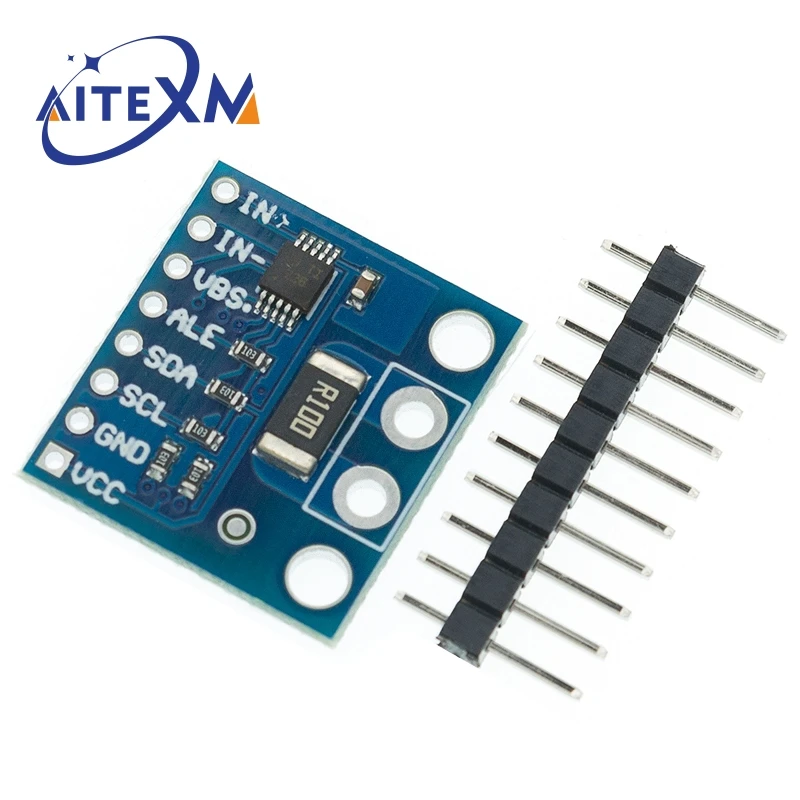

Описание
INA226-это шунт тока и монитор мощности с I2C™-Или интерфейс, совместимый с SMBUS. Устройство контролирует как шунтирующее падение напряжения, так и рабочее напряжение. Программируемое значение калибровки, время преобразования и усреднение в сочетании с внутренним множителем обеспечивают прямое считывание текущих inamperes и мощности в ваттах.
INA226 определяет ток при напряжении в Общей Шине, которое может варьироваться от 0 В до 36 В, независимо от напряжения питания. Устройство работает от одного источника питания 2,7-в до 5,5-в, обеспечивая Типичный ток питания МПа. Устройство указано в диапазоне рабочих температур от-40 °C до 125 °C и имеет до 16 программируемых адресов на интерфейсе I2C-compatible
Особенности
Чувствует напряжение шины от 0 В до 36 В
• Датчик высокой или низкой стороны
• Отчеты о токе, напряжении и мощности
• Высокая точность:
-0.1% погрешность усиления (макс.)
-10 μV Смещение (макс.)
• Настраиваемые варианты усреднения
• 16 программируемых адресов
• Работает от 2,7-в до 5,5-в источник питания
• 10-контактный, DGS (VSSOP) пакет
Приложения
• Серверы
• Телекоммуникационное оборудование
• Вычисления
• Управление питанием
• Зарядные устройства
• Источники питания
• Испытательное оборудование

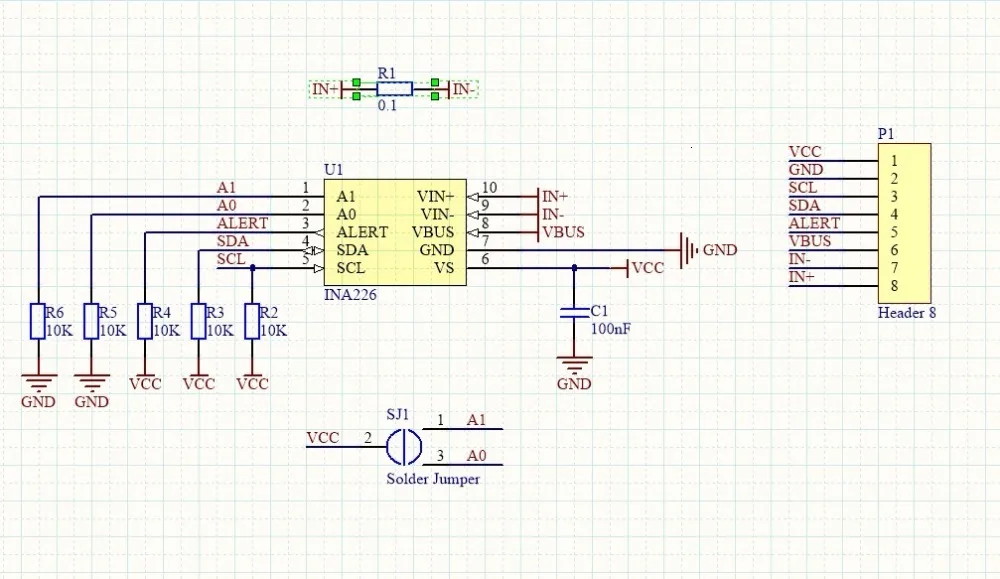

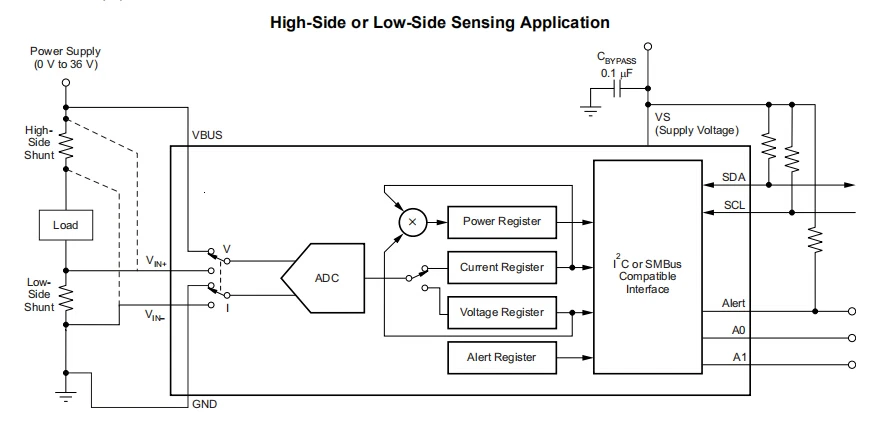

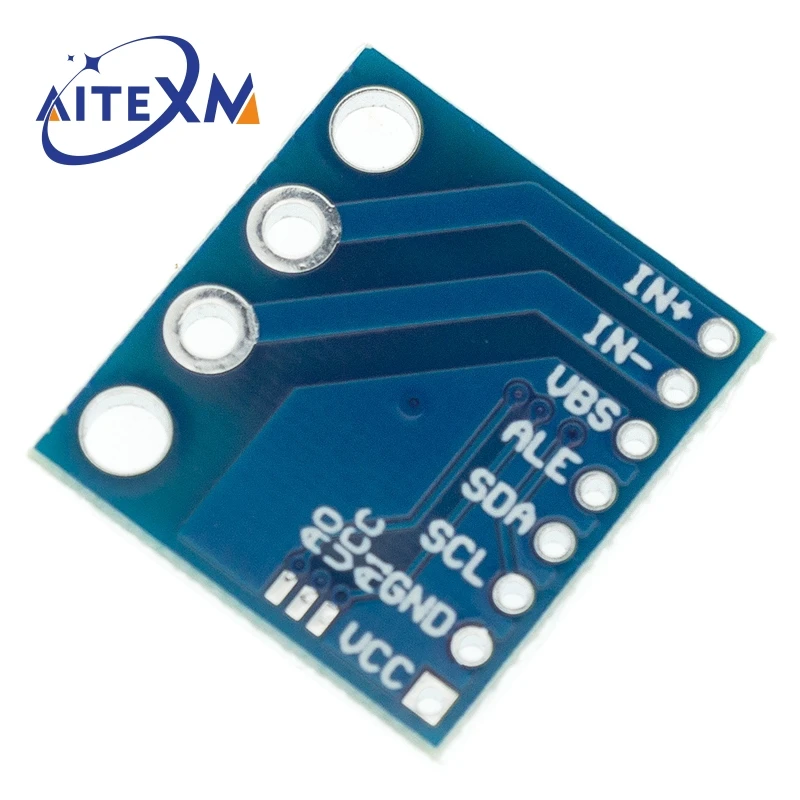

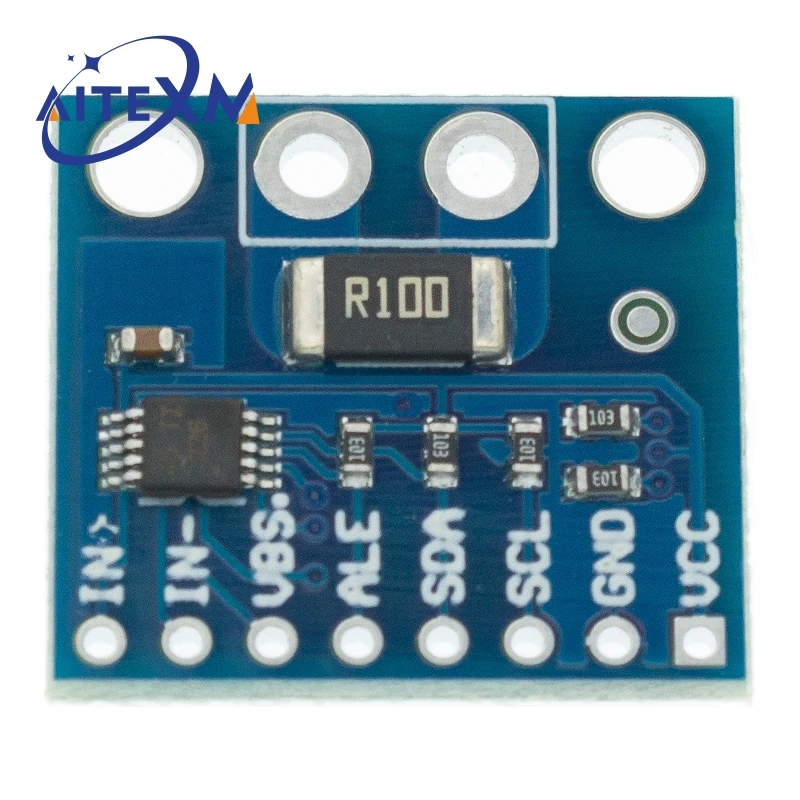

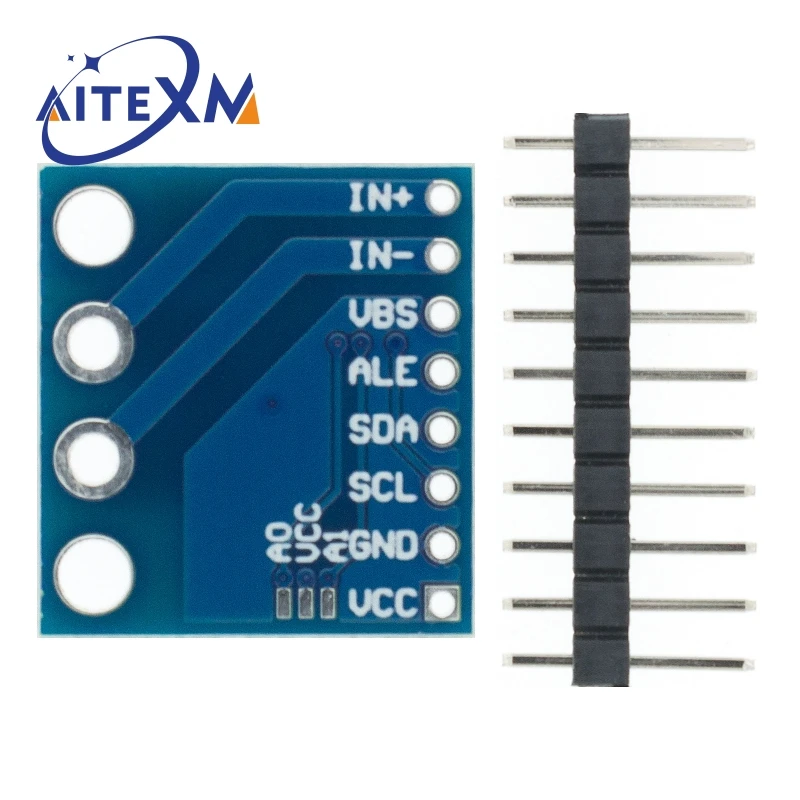

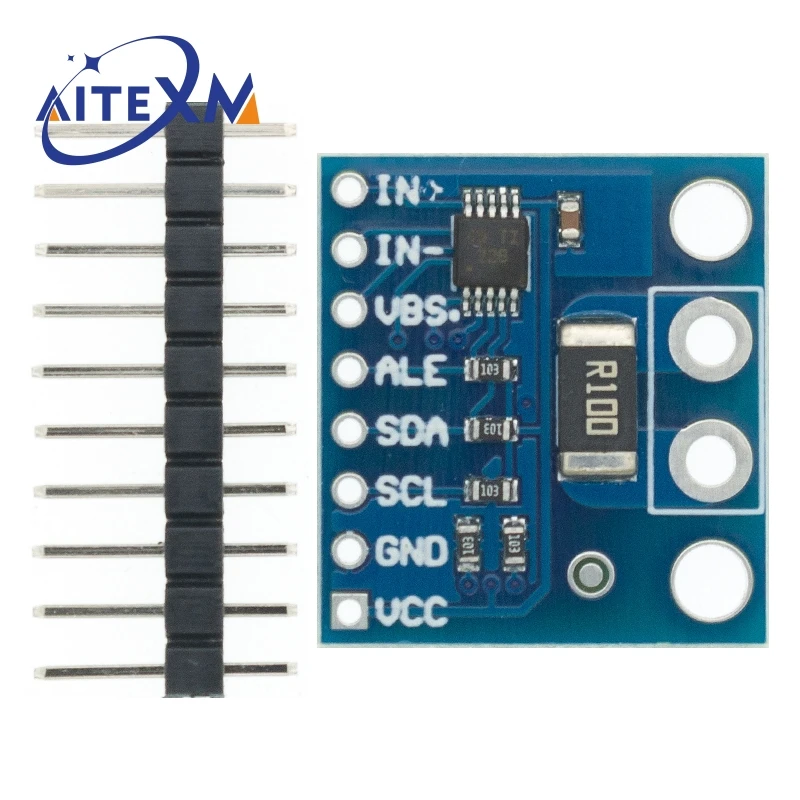

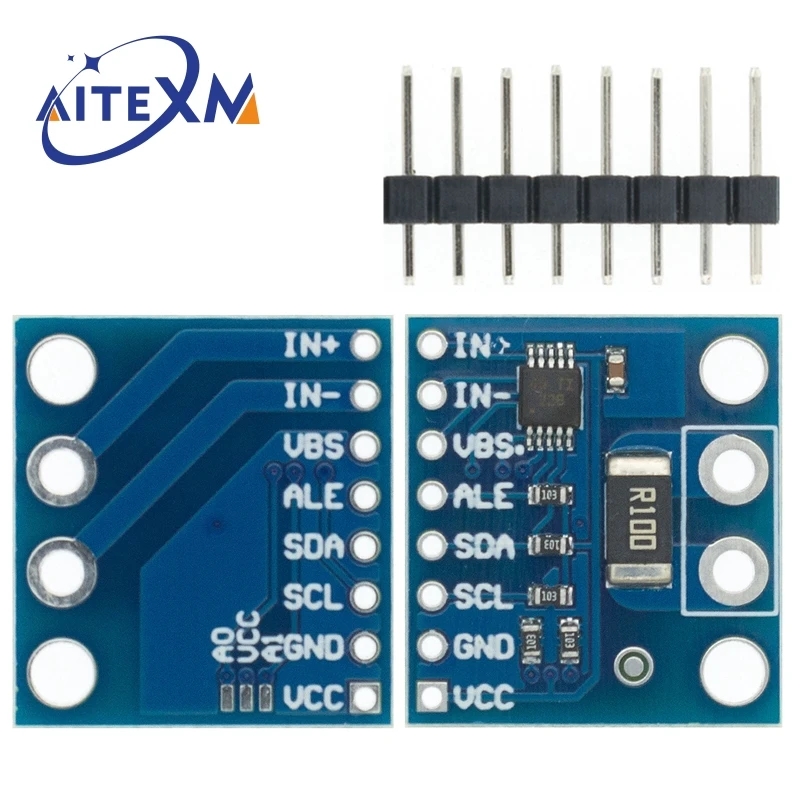

Описание штифта
VBUS: входное напряжение шины
SDA/SCL: данные шины IIC и тактовые сигнальные линии
Оповещение: многофункциональный сигнал тревоги

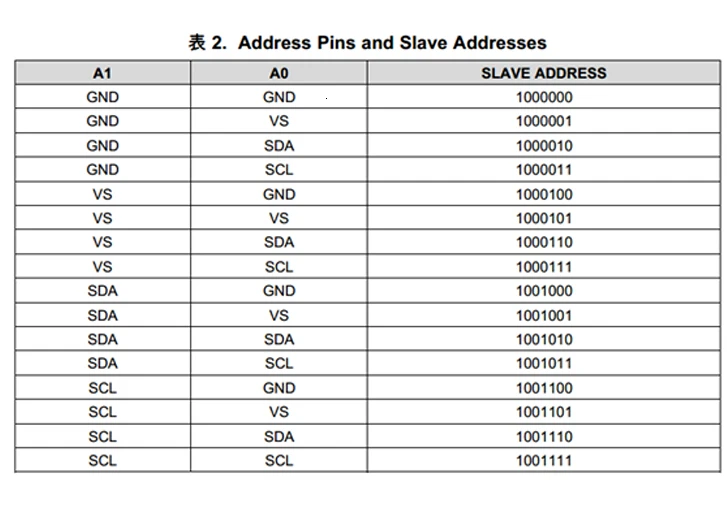

A0/A1: адресная линия IIC
IN +/IN-: неинвертирующий аналоговый вход, инвертирующий аналоговый вход
