Последнее обновление: 15.09.2024

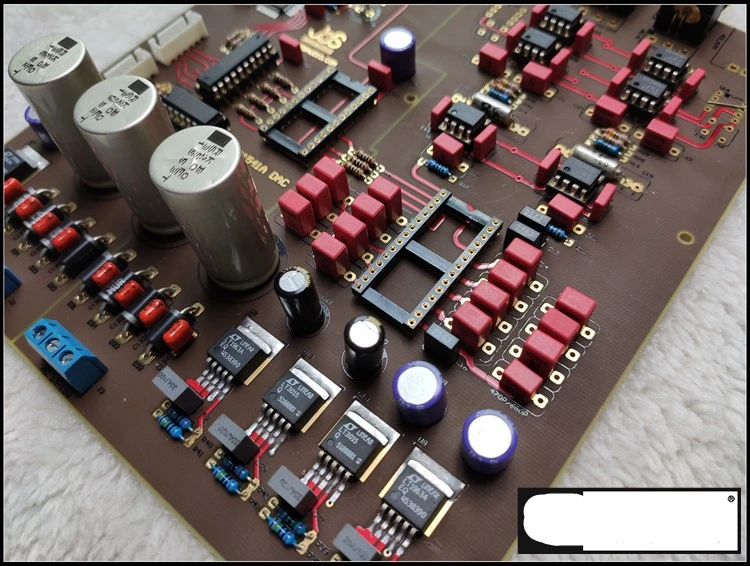

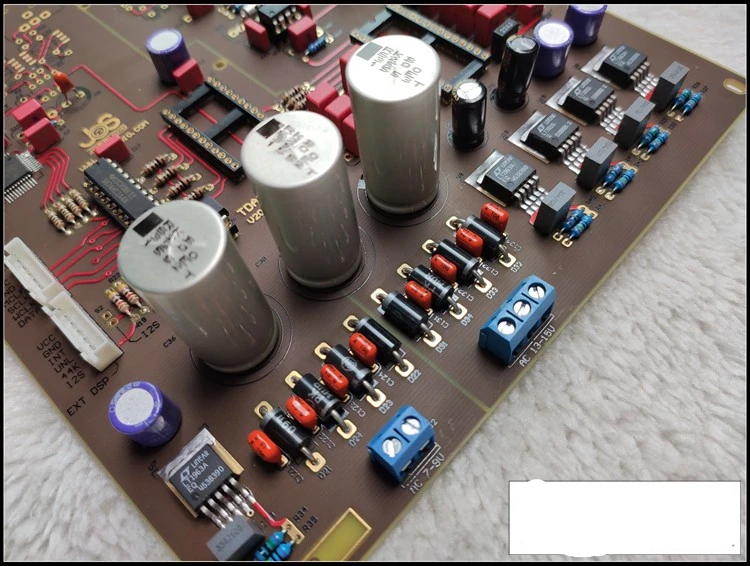

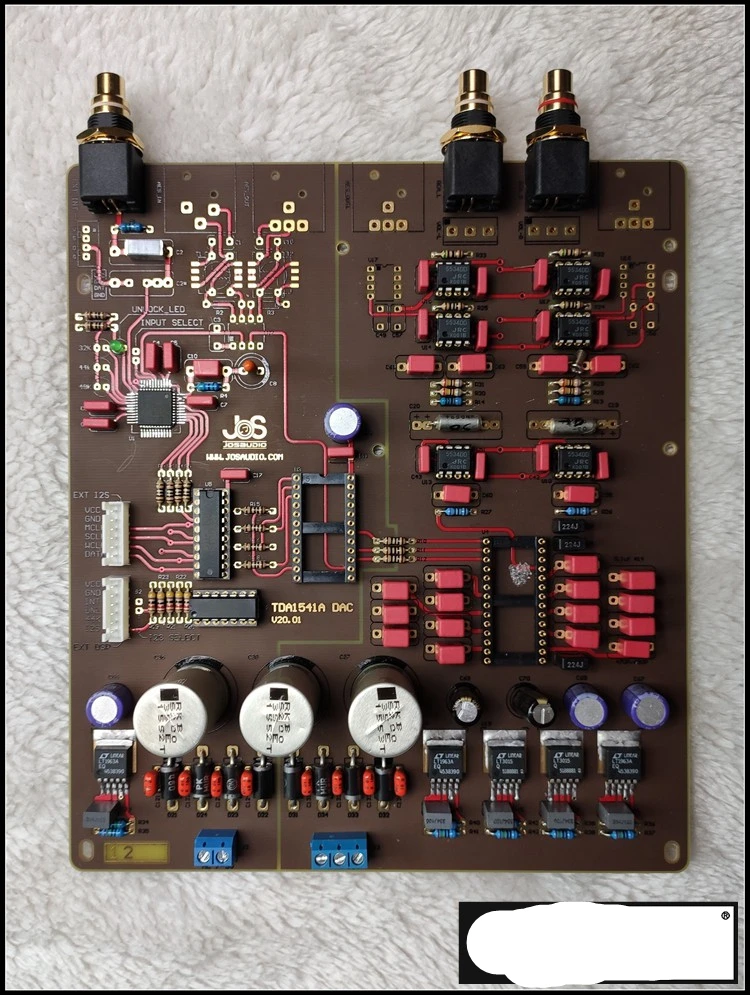

1) дизайн идет из схемы TDA1541 10-летия форум;2) последнее обновление в 2020 году, добавление интерфейса модуля отображения, USB, оптическое волокно, интерфейс расширения Bluetooth;2) это соединение относится только к полуготовой плате декодера, не включая SAA7220 и TDA1541.3) Размер печатной платы: длина 200х ширина 175;4) печатная плата использует FR--4 военного класса, 4-слойную схему, толщину платы 2 мм, погружной дизайн золотого цвета, 20Z медь;5) в цифровой части используется отечественное 718 заводское военное сопротивление, 1% металлическая пленка, 50PPM;6) Тайвань Высокоточный 15PPM используется вокруг источника питания и аналоговой части операционного усилителя с погрешностью 0.1% металлического пленочного резистора(Вы не ошибаетесь, это одна тысячная, погрешность в цвете-фиолетовый, коричневый-это погрешность на один процентПлохо);7) Основное использование тонкопленочных конденсаторов-WIMA8) основной электролиз использует алюминиевый Электролиз с сверхнизким внутренним сопротивлением Ina 5600 мкФ, а при развязке используется серия FM220 мкФ и SP серии 270 мкФ,9) во всех розетках 1С используется подлинный Тайвань Linggong позолоченный круглый розетки с отверстиями;10) операционный усилитель использует подлинный импортный T 15534 + JRC5534DD;(Есть инструкции по тестированию по совпадающим причинам).11) плата Отлажена, и подключите TDA1 541 для прослушивания песни 2 часа или более;После получения, Покупателю нужно только подключить блок питания и подключить SAA7220 и TDA1541, чтобы использовать его в обычном режиме.Если вам нужны 7220 и 1541, пожалуйста, свяжитесь со службой поддержки клиентов.12) Требования к питанию: двойной AC13-15V + одиночный AC7-9V
